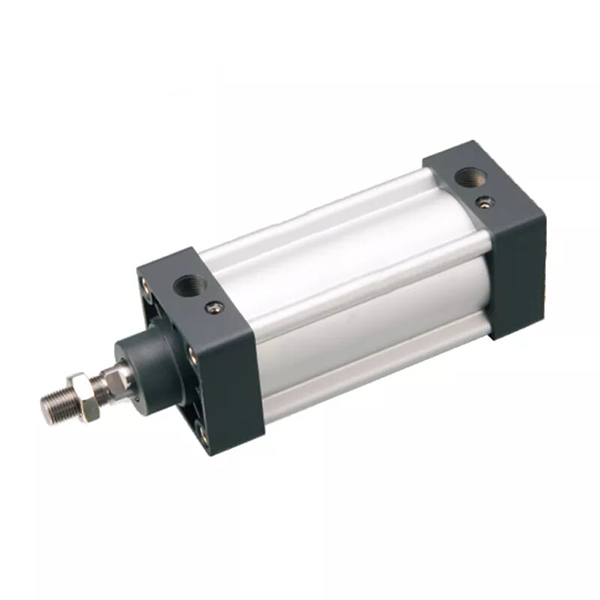

Cilindru standard cu profil fără tirant seria SI | ISO 15552 Cilindru pneumatic

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH SI este un cilindru standard cu acțiune dublă de înaltă precizie, care este complet compatibil cuISO 15552 (fostul ISO 6431 / VDMA 24562) standarde internaționale, comparativ cu seria Festo DNC. Adoptând un tub cilindru din aluminiu în formă de stea, fără tiranți, nu prezintă tiranți expuși, caneluri pentru comutatoare magnetice încorporate, tampon de aer reglabil cu două părți și compatibilitate completă cu accesoriile ISO. Cu rigiditate superioară, performanță anti-torsionare, durată lungă de viață și aspect curat, servește ca cilindru standard standard ISO de nivel mediu pentru a înlocui cilindrii tradiționali SC cu tirant, perfect potrivit pentru echipamente de export și mașini automatizate standardizate.

  1.1 Compatibilitate standard

     Conform standardelor industriale ISO 15552 și VDMA 24562. Toate dimensiunile de montare, interfețele și accesoriile sunt complet interschimbabile cu cilindrii ISO standard, cum ar fi DNC, SE și DSBA, care acceptă înlocuirea fără modificări și asamblarea lotului standardizat.

  1.2 Structura optimizată a profilului

     Adoptă un tub cilindru pătrat pătrat din aliaj de aluminiu în formă de stea, fără tiranți expuși. Structura generală oferă o rigiditate ridicată, o excelentă capacitate anti-torsionare, un aspect curat și rezistent la coroziune. Canelurile standard rezervate ale comutatorului magnetic de pe ambele părți permit instalarea directă a senzorilor din seriile CMSE, DMSE și CS1 fără suporturi suplimentare.

  1.3 Mișcare diversificată și derivate funcționale

     • Standard SI: Mișcare alternativă cu tijă simplă cu dublă acțiune, model standard universal pentru majoritatea scenariilor automatizate

     • Tijă dublă SID: Ieșire de tijă cu două capete, realizând funcționarea sincronă și stabilitate anti-torsiune îmbunătățită

     • Cursă ajustabilă SIJ: Structură cu dublă tijă cu piulițe de limitare reglabile pentru o reglare precisă a cursei

     • Tip blocabil SIL: Echipat cu dispozitiv de blocare a poziției finale sau arbitrare pentru menținerea presiunii de siguranță și fixarea poziției

     • Tip integrat de supapă SIF: Electrovalvă integrată seria 4M, proiectare integrată supapă-cilindru pentru a economisi spațiu de instalare

     • Tipul SIQ Anti-Torsiune: Structură pătrată a tijei pistonului pentru o precizie ultra-înalta de poziționare anti-torsionare

  1.4 Sistem tampon de înaltă performanță

     Echipat standard cutampon de aer reglabil cu două părți + pernă elastică PPV. Cursa tamponului crește proporțional cu alezajul cilindrului, reducând efectiv impactul și zgomotul în timpul funcționării la viteză mare și la sarcini grele, asigurând o mișcare ciclică stabilă și cu vibrații reduse.

  1.5 Etanșare durabilă și configurație a materialului

     Adoptă o structură de etanșare de compensare unidirecțională dublă în formă de Y, cu presiune de pornire ultra-scăzută (0,1 MPa), funcționare stabilă fără ulei și durată de viață extinsă. Tija pistonului este realizată din oțel 45# cu placare cu crom dur, oferind o rezistență excelentă la uzură, rezistență la rugină și stabilitate structurală.

  1.6 Configurație de inducție magnetică

     Suportă inel magnetic încorporat (configurație -S) ca standard, compatibil cu comutatoarele magnetice din seria AirTAC CMSE, DMSE, CS1-B/F/U, realizând detectarea în timp real a poziției pistonului și conectarea automată a semnalului.

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Cod de model tipic: SI 50×150-S-FA

 2. Explicația codului seriei derivate

     • SID: Tijă dublă cu acțiune dublă, ieșire tijă cu două capete pentru funcționare sincronă și performanță anti-torsionare

     • SIJ: Tip cu dublă tijă cu cursă reglabilă cu piulițe de reglare fină pentru calibrarea flexibilă a cursei

     • SIL: Tip blocabil cu blocare în poziție finală sau în poziție arbitrară pentru poziționare de siguranță

     • SIF: Electrovalvă de tip integrat, structură integrată supapă-cilindru pentru economisirea spațiului

  3. Exemplu de comandă standard

     SI 63×200-S: alezaj de 63 mm, cursă de 200 mm, cu inel magnetic, tampon de aer reglabil standard

3. Parametrii tehnici de bază (tip standard)

4. Diagrama teoretică de tracțiune și tensiune de 0,6 MPa (tijă simplă, factor de siguranță ≥2)

5. Accesorii de montare și modele derivate

  5.1 Tipuri de montare universale standard ISO (complet interschimbabile cu DNC/SE)

     • FA/FB: Montare flanșă față / flanșă spate pentru instalare fixă ​​plată

     • CA/CB: Montare cu o singură șapă / dublă șapă pentru operare de balansare cu balamale

     • LIVRE: Suport de picior pentru montaj lateral fix

     • TC/TCM: Montare cu trunion / trunion magnetic pentru poziționarea balansierului mijlociu

     • L: Montare laterală pentru un spațiu compact

     Accesorii universale: articulații I/Y/U/F, articulații flotante, lagăre de tijă, complet compatibile cu toți cilindrii standard ISO 15552.

  5.2 Avantajele seriei derivate de bază

     • Tijă dublă SID: Ieșire sincronă cu două capete, stabilitate structurală îmbunătățită și capacitate anti-deformare

     • Cursă ajustabilă SIJ: Reglare fină a cursei flexibile pentru a se adapta la cerințele variabile ale cursei de lucru

     • Tip blocabil SIL: Blocare fiabilă și menținere a presiunii pentru a preveni abaterea poziției la oprire sau schimbarea sarcinii

     • Tip integrat de supapă SIF: Design de supapă electromagnetică integrată, circuit de aer simplificat, spațiu de instalare redus și costuri de asamblare

     • Tipul SIQ Anti-Torsiune: Structură specială de tijă pătrată a pistonului pentru poziționare anti-torsionare de înaltă precizie

6. Scenarii de aplicație și comparație de selecție (SI vs SC vs DNC)

  6.1 Scenarii de aplicare prioritare pentru seria SI

     • Echipamente de export și mașini automate standard europene care necesită interschimbabilitatea interfeței ISO 15552

     • Linii de producție de automatizare care necesită un aspect curat fără tiranți și o instalare compactă una lângă alta

     • Condiții de lucru care necesită rigiditate mai mare, performanță anti-torsiune și durată de viață mai lungă decât cilindrii SC, cu performanțe de cost mai bune decât cilindrii DNC

     • Scenarii liniare universale de împingere, presare, poziționare, manipulare, asamblare, ambalare și automatizare a mașinilor-unelte

  6.2 Comparația modelului de bază

7. Ghid de selecție rapidă în 3 pași

     1. Selectarea dimensiunii alezajului: Selectați diametrul alezajului în funcție de sarcina reală orizontală/verticală și cererea de tracțiune, rezervați nu mai puțin de 50% marjă de siguranță; îmbunătățiți dimensiunile alezajului de 1 ~ 2 pentru sarcini excentrice și condiții de lucru în consolă.

     2. Selectarea cursei: Adăugați o marjă de siguranță de 20 ~ 50 mm pe baza cursei de lucru efective; cursa maxima configurabila pana la 2000 mm.

     3. Configurație funcțională: Configurație standard cu inel magnetic -S + tampon de aer reglabil PPV; selectați SID pentru tijă dublă, SIJ pentru cursă reglabilă, SIL pentru funcție de blocare și FA/FB/CA/CB/LB/TC pentru metodele de montare corespunzătoare.

Rezumatul unei propoziții

     Cilindrul standard ISO 15552 fără tiranți din seria SOLH SI prezintă o structură integrată cu profil, rigiditate ridicată, tampon de aer reglabil și interschimbabilitate universală completă, fiind înlocuitorul rentabil la nivel mediu pentru cilindrii tradiționali SC și DNC importați, aplicabil pe scară largă pentru echipamentele automatizate standardizate și de export.
