Cilindru triaxial cu tije de ghidare seria TC | Cilindru pneumatic TCL/TCM de înaltă rigiditate anti-torsiune

Marca: SOLH by Richge Technology

Prezentare generală a produsului și caracteristici structurale de bază

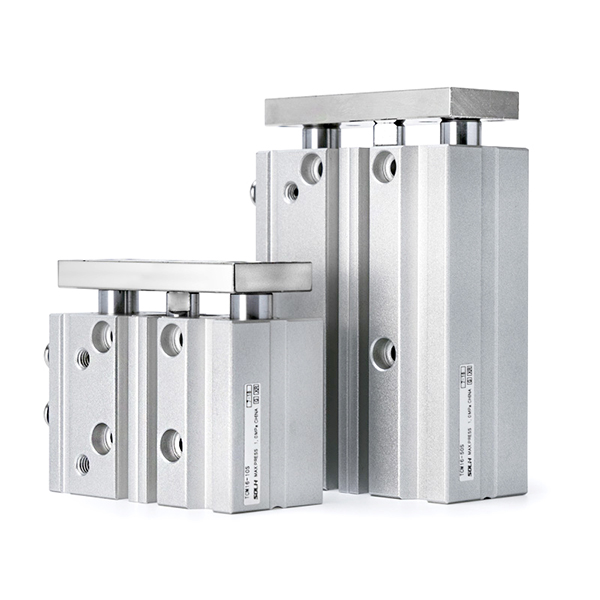

     Seria SOLH TC este un cilindru triaxial de tijă de ghidare de înaltă performanță, care adoptă o structură integrată a tijei de ghidare dublă + tijă centrală a pistonului. Prezentată cu o rigiditate ultra-înaltă, o capacitate excelentă de anti-torsiune, rezistență puternică la sarcină laterală și precizie de poziționare, această serie acoperă o gamă completă de orificii de la φ6mm la φ100mm, incluzând două modele de bază: tip rulment cu bile de precizie TCL și tip rulment alunecat TCM pentru sarcini grele. Este utilizat pe scară largă pentru stații compacte de împingere, ridicare, oprire și traducere precisă, servind ca înlocuitor perfect pentru seria SMC MGP în scenariile standard de automatizare.

Avantajele structurale cheie

• Structură triaxială de rigiditate ultra-înaltă: Echipat cu două tije de ghidare din oțel cu rulment de înaltă rezistență și o tijă centrală a pistonului, structura triaxială integrată oferă de peste două ori rezistența la torsiune și capacitatea de încărcare laterală a cilindrilor obișnuiți. Previne eficient îndoirea și decalajul, adaptându-se la sarcinile excentrice și la condițiile de lucru cu impact transversal, cu o stabilitate remarcabilă.

• Configurații de rulmenți duali pentru scenarii complete

￮ TCL (rulment cu bile): Frecare ultra-scăzută, cursă ultra-line și funcționare stabilă de înaltă frecvență, ideală pentru cricuri de precizie, ciclism de mare viteză și cerințe de mișcare cu frecare redusă.

￮ TCM (lagăr de alunecare): Adoptând bucșă de glisare din aliaj de alamă, are o rezistență excelentă la uzură, rezistență la impact și toleranță la sarcină laterală, perfect potrivită pentru condiții de lucru cu sarcină grea, praf și frânare.

• Design subțire și compact integrat: Unitatea de antrenare și unitatea de ghidare sunt foarte integrate pentru a minimiza spațiul general de instalare. Prizele de aer duble de pe suprafețele superioare și laterale susțin o dispunere flexibilă a conductelor, adaptându-se la diverse direcții ale conductelor la fața locului și structurilor compacte ale echipamentelor.

• Pozitionare repetata de inalta precizie: Găurile de poziționare cu precizie sunt rezervate pe bază, pe partea din spate și pe placa de fixare pentru a asigura o precizie de poziționare repetă ultra-înaltă. Canelurile comutatorului magnetic pe patru laturi suportă instalarea comutatorului multidirecțional, realizând o detectare flexibilă și completă a poziției cursei.

• Configurație Premium standard: Inel magnetic încorporat (magnet S standard), tampoane din cauciuc cu două capete și design fără ulei și fără întreținere, conform standardelor de funcționare curată a atelierului. Designul cu dublă acțiune, cu cursă standard de la 5 mm la 500 mm, acoperă aproape toate cursele de conducere convenționale ale automatizării.

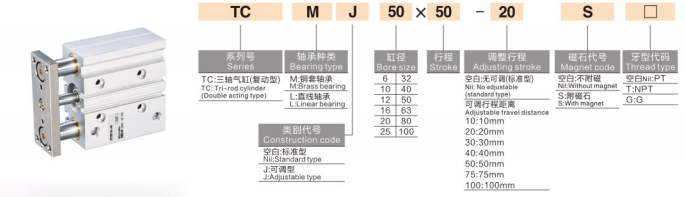

Completează regulile de denumire a modelului

Exemple de model: TCM20-50S | TCL16-30J-20S-T

Exemple de referință de comandă standard

• TCM25-75S: alezaj de 25 mm, cursă de 75 mm, tip rulment alunecat cu magnet încorporat

• TCL20-50J-20S: alezaj de 20 mm, cursă standard de 50 mm, cursă reglabilă de 20 mm, tip de precizie cu rulment cu bile cu magnet

• TCM32-100S-T: alezaj de 32 mm, cursă de 100 mm, tip rulment alunecat cu rezistență la temperatură ridicată

Parametrii tehnici de bază standard

(Condiții standard de testare: 20℃ temperatură normală, presiune nominală 0,5MPa)

1. Parametrii generali de performanță

• Mod de operare: Mișcare alternativă cu dublă acțiune

• Interval de presiune de lucru: 0,1~1,0MPa; Presiune de proba: 1,5 MPa

• Temperatura ambiantă: -20℃~70℃ (mediu convențional fără gheață); -20℃~120℃ (versiunea de temperatură înaltă -T)

• Viteza de operare a pistonului: 50~500mm/s (φ6~63 alezaj mic și mediu); 50~400mm/s (φ80/100 alezaj mare)

• Modul tampon: tampon de cauciuc standard cu două capete; tampon de aer opțional pentru scenarii cu impact ridicat

• Modul de lubrifiere: Funcționare fără ulei, fără întreținere, potrivită pentru medii industriale curate

2. Date teoretice de tracțiune (@0,5MPa, unitate: N)

3. Date despre greutatea produsului (cursă de 50 mm, unitate: kg)

Comparație de selecție de bază TCL vs TCM

Metode de montare și scenarii tipice de aplicare

1. Design flexibil cu mai multe monturi

• Montare directă pe corp: Găuri rezervate pentru șuruburi pe fețele inferioare, laterale și de capăt pentru fixare directă, fără suporturi suplimentare necesare, permițând asamblarea și dezasamblarea rapidă pentru instalare la fața locului.

• Accesorii auxiliare optionale: Sunt disponibile accesorii de montare pentru flanșă (F) și suport de picior (L), care acceptă o dispunere orizontală și verticală flexibilă pentru a se adapta la diversele modele structurale de echipamente.

2. Aplicații industriale de bază

• Automatizarea liniilor transportoare: Oprirea piesei de prelucrat, ridicarea materialului și poziționarea paleților; rezistența puternică la impact și performanța anti-offset asigură transportul stabil și funcționarea de limitare.

• Procesare electronică de precizie 3C: manipulare PCB, poziționare sertizare terminale și translație ușoară a piesei de prelucrat; Precizia ridicată anti-rotație garantează o asamblare și procesare de precizie fără deviație.

• Mașini de ambalare: Conducerea deflectorului material, comutarea poarta silozului și împingerea materialului pe distanțe scurte; corp compact se adaptează perfect la aspectul echipamentului de ambalare foarte integrat.

• Automatizare industrială generală: Ridicare jig, ejectare piesă și antrenare excentrică a sarcinii; integrează funcțiile de cilindru și ghidare pentru a înlocui combinațiile tradiționale de cilindru despicat + tijă de ghidare, simplificând structura echipamentului și reducând costurile.

Comparație pentru înlocuirea seriei TC vs SMC MGP

Ghid de selecție rapidă în trei pași

1. Selectarea dimensiunii alezajului: Calculați forța necesară în funcție de sarcina de lucru reală; selectați dimensiunea alezajului cu tracțiune teoretică ≥ sarcină reală × 1,5, rezervând o marjă de siguranță de 50% pentru a evita operarea la suprasarcină.

2. Selectarea tipului de rulment: Alegeți rulmentul cu bile TCL pentru o poziționare de precizie și scenarii de ciclism neted de înaltă frecvență; alegeți rulmentul de alunecare TCM pentru condiții de lucru cu sarcini grele, praf și cu impact puternic.

3. Selectarea configurației funcționale

￮ Cerere de ajustare fină a cursei: selectați cursa reglabilă de tip J (gamă reglabilă de la 0 la 50 mm)

￮ Cerere de detectare a poziției: selectați configurația magnetului S + comutatoare magnetice multidirecționale (instalabile pe patru laturi)

￮ Mediu de lucru la temperaturi înalte: selectați opțiunea -T rezistentă la temperaturi înalte (-20 ℃ ~ 120 ℃)

Rezumatul unei propoziții

      Cilindrul de tijă de ghidare triaxială din seria SOLH TC integrează rigiditate ridicată, rezistență la sarcină super laterală și performanță anti-rotație de înaltă precizie, cu opțiuni duble de rulmenți și funcții opționale de cursă reglabilă și temperatură înaltă, servind drept cel mai rentabil înlocuitor direct pentru seria SMC MGP pentru ridicarea, oprirea și poziționarea automată pe toată scena.
