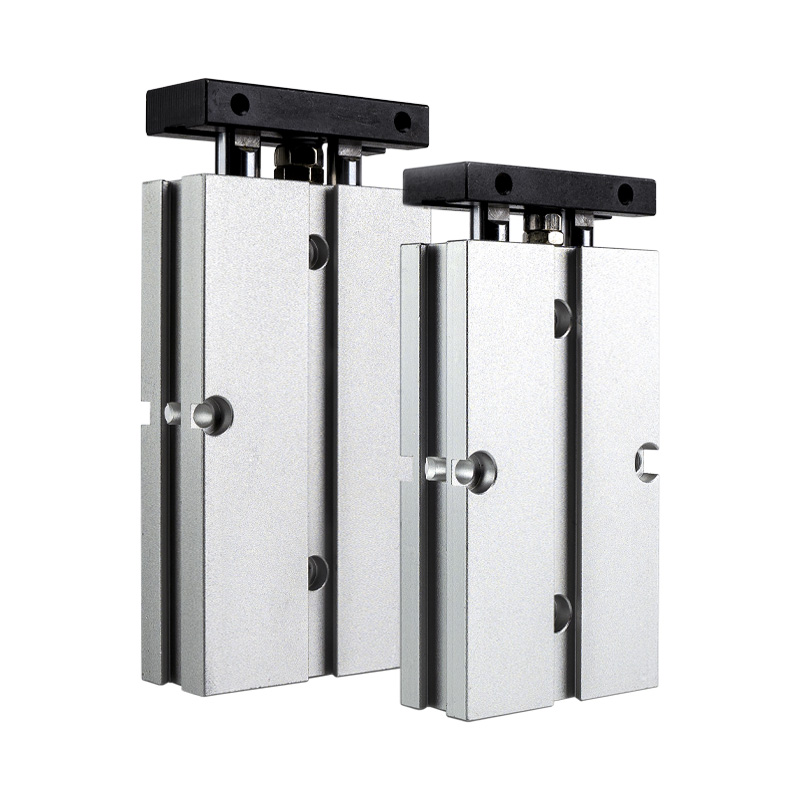

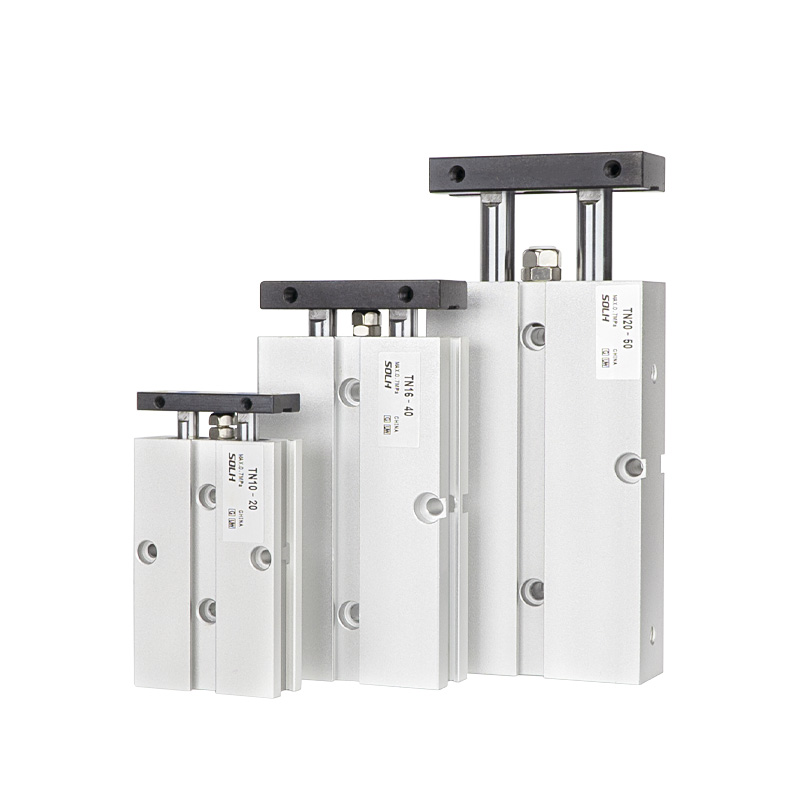

Cilindru cu tije duble din seria TN

Cilindru cu ax dublu din seria TN | Cilindru pneumatic compact cu două tije, la preț redus

Marca: SOLH by Richge Technology

Prezentare generală a produsului și structura de bază

     Seria SOLH TN este un cilindru compact cu dublu arbore, cu o structură cu tijă dublă cu un singur piston și ghidare lagărului de alunecare. Proiectat pentru o instalare care economisește spațiu și o montare versatilă, vine cu inele magnetice încorporate standard și tampon de cursă reglabil. Cu o precizie anti-rotație de ± 0,2° și o performanță excelentă anti-deformare, cilindrul TN este aplicat pe scară largă în scenarii de automatizare cu încărcătură ușoară, inclusiv poziționarea de precizie, presarea piesei de prelucrat, blocarea materialului și transferul liniar, oferind universalitate remarcabilă și avantaje de cost pentru stațiile automate standard.

1. Avantajele structurale de bază

• Funcționare sincronă stabilă cu tije duble: Adoptă configurația cu un singur piston și dublu paralel cu tijă cromată dur cu bucșă de glisare extinsă. Structura sincronă cu dublă tijă rezistă eficient la torsiune și balansare, obținând performanțe anti-deformare fiabile cu toleranță de rotație de ±0,2° pentru sarcinile de ghidare cu sarcină ușoară.

• Reglare fină a tamponului și cursei reglabile: Echipat cu un tampon anti-coliziune reglabil din cauciuc pentru reglarea precisă a cursei și tamponare moale; combinat cu tampon spate fix pentru a reduce impactul de operare și zgomotul, asigurând o mișcare alternativă stabilă.

• Montare cu economie de spațiu pe 3 părți: Designul corpului încorporat acceptă instalarea flexibilă din direcțiile de jos, sus și laterale. Canelurile laterale rezervate permit montarea directă a comutatorului magnetic fără suporturi suplimentare, maximizând utilizarea spațiului echipamentului.

• Configurație magnetică standard: Inelul magnetic încorporat (sufixul S) este echipat standard pentru toate modelele din seria TN fără nicio versiune nemagnetică disponibilă, permițând detectarea comodă a poziției cursei pentru aplicații automate universale.

2. Diferențierea produsului de bază (Referință pentru selecția cheii)

• Seria TN vs TR: TN adoptă standardul de întreprindere cu dimensiuni mai compacte, costuri mai mici și fără opțiune de alezaj φ6; TR urmează standardul industrial JIS cu rigiditate mai mare, rezistență la sarcină grea și dimensiuni complete ale alezajului, inclusiv φ6.

• Seria TN vs CXS / CXSJ: TN are o structură cu un singur piston cu ieșire standard de o singură tracțiune, mai accesibilă și care economisește spațiu; CXS și CXSJ adoptă un design cu dublu piston cu dublă ieșire de tracțiune și performanțe superioare la viteză mare, potrivite pentru scenarii de sarcină grea și de înaltă precizie.

Clasificarea subserii de bază (Tip de tijă)

Seria TN acoperă două tipuri de tije principale pentru a satisface cerințele de funcționare cu un singur capăt și de mișcare bilaterală de tip trecere pentru diverse stații de automatizare cu sarcină ușoară.

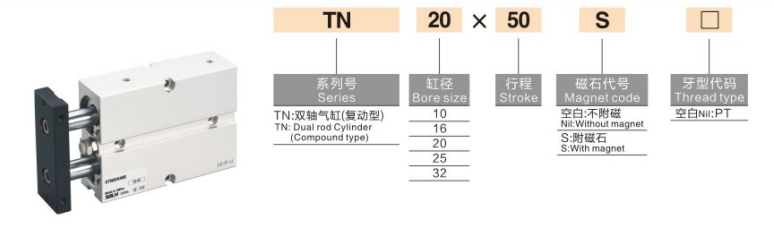

Completează regulile de denumire a modelului

Exemplu de model: TN20×50S

1. Definiția codului de denumire

1. Cod de serie: TN (tijă cu un singur capăt) / TNW (tijă dublă de trecere)

2. Dimensiunea alezajului: 10 / 16 / 20 / 25 / 32 mm (orificiul φ6 nu este disponibil, diferit de seria TR)

3. Cursa standard: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (cursă maximă: 200mm)

4. Configurație inel magnetic: S (inel magnetic încorporat standard, configurație obligatorie, fără versiune nemagnetică)

5. Tip fir: Filet PT (Rc) implicit; filet G opțional (sufix G) / filet NPT (sufix T)

6. Comutator magnetic: Opțional CS1-J, CS1-G, D-M9B și alte modele, instalate direct pe caneluri laterale rezervate

Parametrii tehnici standardi generali

(Condiții standard de testare: 20℃ temperatură normală, aer uscat)

• Mod de operare: Acționare cu un singur piston cu dublă acțiune

• Interval de presiune de lucru: 0,15~1,0MPa

• Presiunea de probă: 1,5 MPa

• Temperatura ambiantă: -20℃~70℃ (mediu fără gheață)

• Viteza de operare: 30~500mm/s

• Precizie anti-rotație: ±0,2° (precizie stabilă de ghidare a sarcinii ușoare)

• Modul tampon: tampon anti-coliziune reglabil din cauciuc + tampon de cauciuc fix din spate (fără opțiune de tampon de aer)

• Dimensiunea orificiului conductei

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Metoda de montare: Instalare încorporată a corpului + montare pe 3 fețe (jos / sus / lateral), design ultra-economisitor de spațiu

Date teoretice de tracțiune și tensiune (@0,5MPa, unitate: N)

Structură cu un singur piston cu ieșire standard de o singură tracțiune, rentabilă pentru scenariile convenționale de sarcină ușoară

Ghid de selecție rapidă

1. Selecția bugetului și a spațiului: Alegeți seria TN pentru spațiu ultra-compact și cerințe de încărcare ușoară la costuri reduse; selectați seria TR pentru standardul JIS, funcționarea cu sarcină grea și cerințele alezajului φ6.

2. Selecția de forță și performanță: Adoptați cilindrii CXS/CXSJ cu dublu piston pentru ieșire cu dublă tracțiune și scenarii de pick-and-place de mare viteză; selectați cilindrii cu un singur piston TN/TR dacă o singură tracțiune standard îndeplinește cerințele de lucru.

3. Selectarea tipului de tijă: Alegeți tija standard TN cu un singur capăt pentru funcționarea convențională într-o singură direcție; selectați tija dublă prin TNW pentru montaj bilateral și mișcare sincronă bidirecțională.

4. Notă de configurare magnetică: Toți cilindrii din seria TN sunt echipați standard cu inel magnetic S (configurație obligatorie), nu este necesară o selecție suplimentară.

Rezumatul unei propoziții
