Cilindru cu ax dublu din seria TR | Cilindru standard JIS de înaltă rigiditate cu tijă dublă

Marca: SOLH by Richge Technology

Prezentare generală a produsului și structura de bază

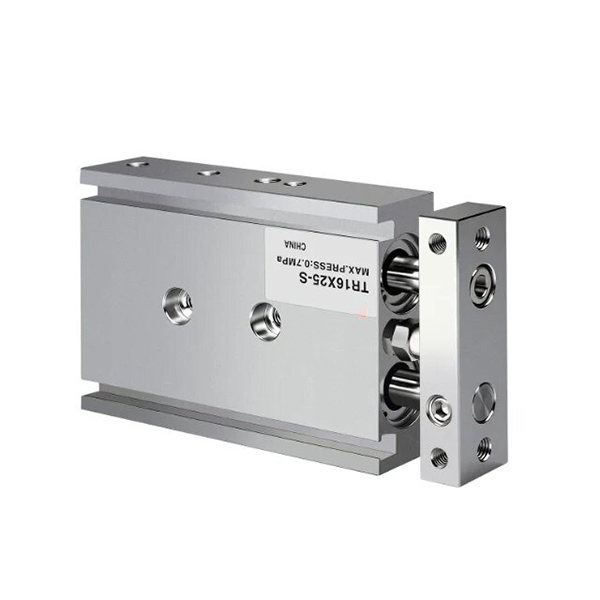

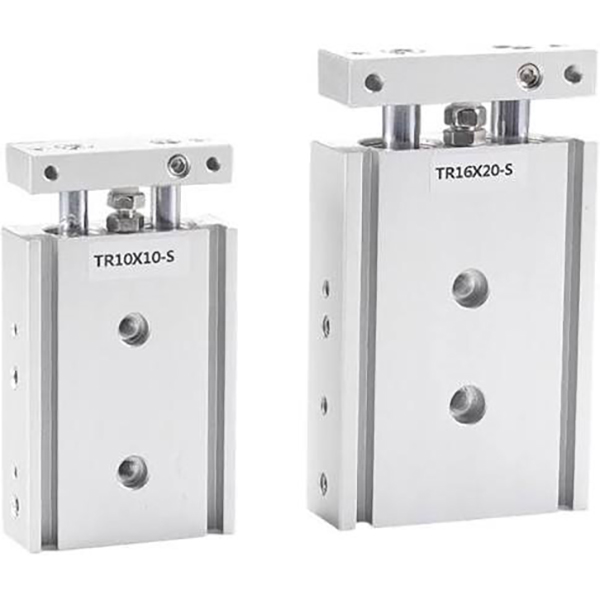

     Seria SOLH TR este un cilindru standard JIS cu ax dublu, care adoptă o structură de ghidare cu un singur piston, cu tijă dublă și rulment de glisare (cilindru dublu fără piston dublu). Prezentat cu rigiditate ultra-înaltă, performanță excelentă anti-torsiune și rezistență puternică la sarcina laterală, acceptă montarea flexibilă pe 3 părți și ajustarea precisă a cursei. Proiectat pentru cerințe de ghidare de înaltă precizie, acest cilindru este utilizat pe scară largă în procese automate, cum ar fi poziționarea de precizie, presarea piesei de prelucrat, transferul de material și blocarea piesei de prelucrat, servind ca o soluție fiabilă de ghidare pentru sarcini grele pentru stațiile de automatizare standard.

1. Avantajele structurale de bază

• Structură cu tijă dublă sincronă de înaltă rigiditate: Echipat cu un singur piston și două tije de piston rigide paralele, asortate cu bucșe de rulment de glisare extinse. Designul de antrenare sincron cu dublă tijă realizează o funcționare fără deviație cu o precizie anti-rotație de ± 0,1 ° ~ ± 0,2 °, eliminând efectiv balansarea tijei și asigurând o mișcare liniară stabilă.

• Ajustare reglabilă a tamponării și cursei: Pad anti-coliziune din cauciuc reglabil încorporat în față susține reglarea precisă a cursei și tamponarea moale, cooperând cu tamponul fix din spate pentru a reduce impactul de funcționare, vibrațiile și zgomotul, adaptându-se la condițiile frecvente de lucru alternativ.

• Montaj flexibil și design de conducte: Găurile de montare rezervate pe suprafețele inferioare, superioare și laterale realizează o instalare flexibilă în 3 direcții. Dispunerea opțională a conductelor cu două părți optimizează aranjarea circuitului de aer pentru diverse structuri de echipamente. Canelurile standard ale comutatorului lateral permit instalarea directă a comutatorului magnetic fără suporturi suplimentare.

• Configurație magnetică standard: Inelul magnetic încorporat (sufixul S) este disponibil pentru detectarea poziției cursei; Versiunea nemagnetică este opțională pentru scenarii speciale sensibile la interferențe pentru a satisface diverse cerințe funcționale.

2. Diferența cheie față de seria CXS / CXSJ

• Seria TR: Structură cu un singur piston, cu dublă tijă, cu putere standard de tracțiune cu un singur cilindru, rigiditate generală mai mare și performanță superioară anti-deformare la sarcină grea, ideală pentru ghidaj cu rigiditate ridicată și scenarii de sarcină grea cu cursă lungă.

• Seria CXS / CXSJ: Structură cu dublă tijă cu piston dublu, cu dublă ieșire de tracțiune, cu frecare mai scăzută și funcționare mai lină la viteză mare, mai potrivită pentru condiții de lucru de mare viteză și cursă scurtă de tracțiune mare.

Clasificarea subserii de bază (Tip de tijă și stil de montare)

Seria TR acoperă trei submodele de bază, acoperind în totalitate scenarii de instalare standard, sincrone bilaterale și ultra-compacte, pentru a se potrivi cerințelor diversificate de aspect de automatizare.

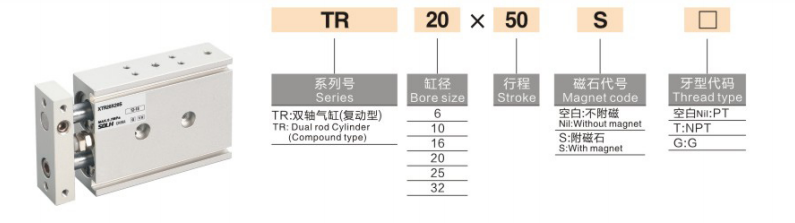

Completează regulile de denumire a modelului

Exemplu de model: TR20×50S

1. Definiția codului de denumire

1. Cod de serie: TR (tijă standard simplă) / TRW (tijă dublă de trecere) / TRJ (tip compact)

2. Dimensiunea alezajului: 6 / 10 / 16 / 20 / 25 / 32 mm (gamă completă standard de alezaj JIS)

3. Cursa standard: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (cursă maximă: 200mm)

4. Configurație inel magnetic: S = inel magnetic încorporat (întrerupător magnetic montabil, standard implicit); Nu S = tip nemagnetic (special personalizat, rar folosit)

5. Tipul firului portului: Filet PT (Rc) implicit; filet G opțional (sufix G) / filet NPT (sufix T)

6. Comutator magnetic: Opțional D-M9B, D-A93, CS1-J, CS1-G și alte modele universale, instalate direct pe caneluri laterale rezervate fără console

Parametrii tehnici standardi generali

(Condiții standard de testare: 20℃ temperatură normală, aer uscat)

• Mod de operare: Acționare cu un singur piston cu dublă acțiune

• Interval de presiune de lucru: 0,15~1,0MPa (orificiu φ6: 0,2~1,0MPa)

• Presiunea de probă: 1,5 MPa

• Temperatura ambiantă: -20℃~70℃ (mediu de operare fără gheață)

• Viteza de operare: 30~500mm/s

• Precizie anti-rotație: ±0,1° (alezaj ≥16mm, precizie ridicată); ±0,2° (φ6/φ10 găuri mici)

• Modul tampon: tampon anti-coliziune reglabil din cauciuc + tampon de cauciuc fix din spate (fără opțiune de tampon de aer)

• Dimensiunea orificiului conductei

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montare și conducte: montare pe 3 laturi (jos / sus / lateral), dispunere opțională a conductelor cu două părți pentru adaptarea flexibilă a aspectului

Date teoretice de tracțiune și tensiune (@0,5MPa, unitate: N)

Structură cu un singur piston cu ieșire standard de tracțiune cu un singur cilindru, stabilă și fiabilă pentru scenarii de ghidare grele

Ghid de selecție rapidă

1. Cerere de tracțiune și rigiditate: Alegeți CXS/CXSJ pentru ieșire cu dublă tracțiune și sarcini de ridicare și plasare de mare viteză; selectați seria TR pentru ghidare cu rigiditate ridicată, rezistență la sarcini grele și funcționare stabilă pe cursă lungă.

2. Adaptarea spațiului de instalare: Preferați CXSJ pentru spațiu îngust ultracompact, CXS pentru spațiu compact convențional și TR pentru spațiu standard și scenarii de sarcină mare cu cursă lungă.

3. Selectarea tipului de tijă: Adoptați tija standard TR cu un singur capăt pentru mișcare liniară într-o singură direcție; alegeți tija dublă TRW pentru montaj bilateral și acțiune sincronă bidirecțională.

4. Configurație de detectare a poziționării: Selectați sufixul S cu inel magnetic încorporat (TRxx×xxS) dacă este necesară detectarea poziției cursei.

Rezumatul unei propoziții

     Cilindrul standard JIS cu dublu arbore din seria SOLH TR oferă rigiditate ridicată, performanță anti-rotație precisă și rezistență puternică la sarcina laterală, cu diverse tipuri de tije și versiuni compacte disponibile, fiind soluția preferată pentru stații automate de poziționare și transfer de înaltă precizie, cursă lungă și sarcini grele.
