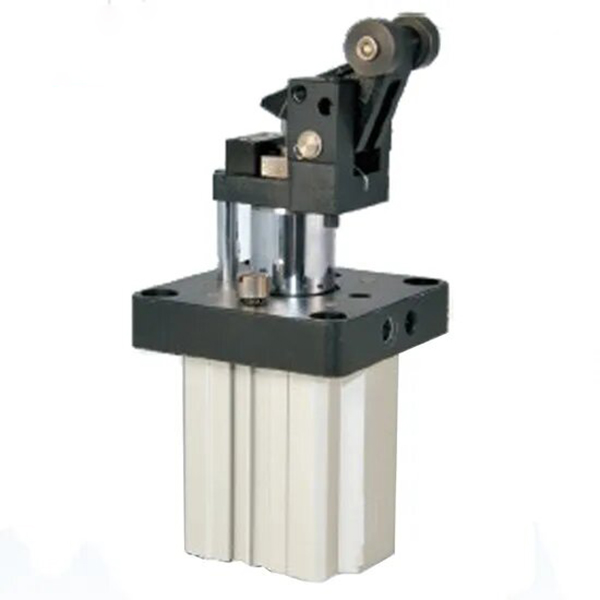

Seria TWH / TWM Cilindru de oprire cu role cu pârghie | Cilindru de oprire pentru sarcini grele cu autoblocare

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH TWH/TWM sunt cilindri de oprire pentru sarcini grele, tip role cu pârghie, proiectați pentru liniile de transport automate de încărcare medie și grea. Acoperind dimensiuni ale alezajului de la φ20mm la φ80mm, seria prezintă avantaje esențiale, inclusiv mecanism anti-rebound cu autoblocare încorporat, tampon hidraulic reglabil standard, structură de pârghie de înaltă rigiditate și montare cu flanșă integrată. Manevrează în mod stabil paleți de 30–300 kg și plăci de scule, utilizate pe scară largă pentru oprirea transportoarelor, poziționarea transferului și anti-deplasarea stației, servind drept soluție de oprire de încredere pentru scenariile de automatizare cu sarcini medii și grele.

  1.1 Structura de creștere a forței cu role de pârghie

     Adoptând un design cu role cu pârghie cu dublă acțiune, produsul utilizează amplificarea forței pârghiei și principiul de funcționare a contactului de rulare. Oferă o forță mare de oprire cu impact redus și funcționare lină de rulare, reducând efectiv impactul rigid în timpul opririi piesei de prelucrat și protejând atât echipamentul, cât și piesele de prelucrat.

  1.2 Funcția antirebound cu autoblocare de bază

     Echipat cu un mecanism de autoblocare mecanic integrat ca upgrade opțional. După oprirea impactului piesei de prelucrat, cilindrul blochează automat brațul de pârghie pentru a preveni împingerea înapoi și inversă a pieselor de prelucrat, eliminând problemele de deplasare a stației și îmbunătățind considerabil stabilitatea generală a liniei de producție și precizia de poziționare.

  1.3 Sistem tampon hidraulic gradat

     • φ20/φ25 Alezajul mic: Se potrivește cu tampon hidraulic nereglabil, care se adaptează perfect la condițiile de lucru cu sarcină ușoară și medie, cu viteză redusă, cu performanță stabilă de tamponare rentabilă.

     • φ32–φ80 Alezajul mare: Echipat cu tampon hidraulic reglabil. Utilizatorii pot roti liber discul de reglare pentru a modifica rezistența la amortizare, potrivindu-se piesele de prelucrat de diferite greutăți și viteze de transport pentru a absorbi pe deplin energia de impact și a obține o oprire fără impact.

  1.4 Design de înaltă rigiditate și durată lungă de viață

     Adoptă tija de piston cu crom dur îngroșat și corp cilindric anodizat dur, având o rezistență excelentă la uzură, rezistență la presiune și rezistență la impact. Designul standard de funcționare fără ulei se adaptează la medii de producție curate și la condiții de lucru rezistente la stropire de sudură, cu întreținere redusă și durată de viață extinsă.

  1.5 Instalare flexibilă și aspect al comutatorului

     Montarea standard cu flanșă asigură o instalare rapidă și stabilă. Corpul cilindrului este pre-rezervat cu caneluri de montare a senzorului, susținând instalarea directă a comutatorului magnetic fără accesorii suplimentare. Designul de montare pe 4 laturi evită interferența dispozitivului de fixare la fața locului, cu o adaptabilitate puternică a aspectului.

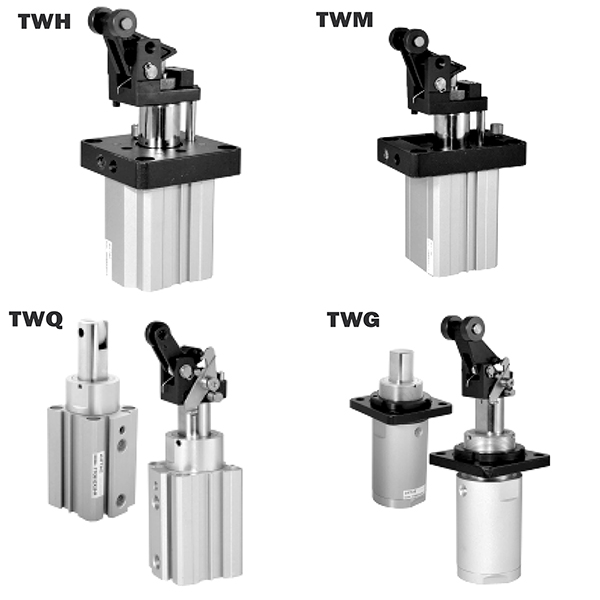

  1.6 Diferențierea funcțională a modelului

     • Seria TWH: Structură standard cu dublă acțiune cu forță de oprire maximă, potrivită pentru scenarii de pornire-oprire de înaltă frecvență și sarcină grea.

     • Seria TWM: Dublă acțiune cu structură cu arc încorporată, realizând eliberarea automată după pană de curent, prioritizarea echipamentelor și siguranței personalului pentru stațiile cu risc ridicat.

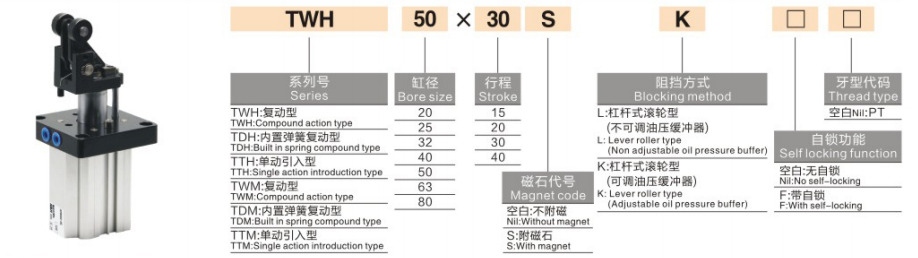

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Exemple tipice de modele: TWH50-30SK-F, TWM63-30K-F

  2. Exemple de comenzi standard

     • Model cu încărcare medie cu autoblocare: TWH50-30S-F (alezaj φ50, cursă de 30 mm, tampon hidraulic nereglabil, cu funcție de autoblocare)

     • Model de eliberare prin oprire de siguranță: TWM63-30K-F (alezaj φ63, cursă de 30 mm, tampon hidraulic reglabil, structură de siguranță încorporată cu arc, cu autoblocare)

3. Parametrii tehnici generali (20℃, 0.5MPa Stare standard)

 3.1 Specificații de bază

     • Mod de operare: TWH = cu dublă acțiune; TWM = cu dublă acțiune cu arc încorporat

     • Interval de presiune de lucru: 0,05~1,0MPa; Presiune de proba: 1,5 MPa

     • Temperatura ambiantă: -10℃~60℃ (mediu fără gheață)

     • Configurare tampon: φ20/φ25 = Tampon hidraulic nereglabil; φ32~φ80 = tampon hidraulic reglabil

     • Modul de lubrifiere: Funcționare fără ulei

     • Metoda de instalare: Montare standard cu flanșă

  3.2 Combinație standard alezaj și cursă

 3.3 Forța de oprire teoretică (unitate: N @0,5MPa, ieșire pârghie, TWH)

  3.4 Greutatea produsului (unitate: kg @ cursă standard, TWH)

4. Ghid de configurare și selecție de bază

 4.1 Selectarea tipului de tampon

     • S Tampon hidraulic nereglabil: Dedicat pentru gauri mici φ20/φ25. Eficient din punct de vedere al costurilor, potrivit pentru sarcini ușoare (≤50 kg) și operare la viteză mică (≤0,3 m/s) cu performanță stabilă de tamponare fixă.

     • K Tampon hidraulic reglabil: Exclusiv pentru gauri mari φ32–φ80. Suportă reglarea liberă a amortizarii, potrivirea perfectă a sarcinilor medii și grele (50–300 kg) și a operațiunii cu viteză medie-mare (≤0,5 m/s), adaptându-se la diverse condiții de lucru.

 4.2 Selectarea funcției de autoblocare

     • F Tip cu autoblocare (recomandat): Blocare automată după oprirea impactului piesei de prelucrat, prevenind eficient recul piesei de prelucrat și deplasarea stației. Ideal pentru liniile transportoare continue complet automatizate, îmbunătățind considerabil stabilitatea operațională.

     • Tip fără blocare: Se aplică numai pentru scenariile cu impact invers mic și resetare manuală. Nu este recomandat pentru liniile de producție automate din cauza stabilității slabe de poziționare.

  4.3 Selectarea modului de operare

     • TWH cu dublă acțiune: Forță de oprire maximă cu prindere și eliberare controlabilă bidirecțională. Optimizat pentru scenarii de pornire-oprire cu sarcini grele și de înaltă frecvență.

     • TWM cu dublă acțiune cu arc: Declanșare automată la pană de curent, asigurând siguranța echipamentelor și a personalului. Prioritizat pentru stațiile de lucru periculoase și aplicațiile de protecție la oprire.

5. Scenarii tipice de aplicare

     • Linii transportoare medii și grele: Specializat pentru oprirea, poziționarea transferului și anti-deplasarea paleților de 50–300 kg și plăci de scule în industria electronică, electrocasnice și logistică, oferind performanțe stabile de limitare a sarcinii medii-grele.

     • Linii automate de manipulare a materialelor: Se aplică la oprirea piesei de prelucrat cu viteză medie-înaltă (≤0,5 m/s) pe transportoare cu role și bandă. Tamponul hidraulic reglabil realizează un proces de oprire moale și fără impact pentru a proteja piesele de prelucrat.

     • Masini-unelte si statii de sudura: Potrivit pentru limitarea încărcării/descărcării de mașini-unelte și poziționării dispozitivelor de sudură. Dispunând de rezistență la impact și prevenire a zgurii de sudură, se adaptează stabil la condițiile industriale dure de lucru.

     • Sisteme de andocare AS/RS și AGV: Folosit pentru oprirea stereoscopică a paleților din depozit și pentru poziționarea precisă a andocării AGV. Designul anti-rebound cu autoblocare asigură o acțiune stabilă și un feedback fiabil al semnalului pentru sistemele de depozitare inteligente.

6. Ghid de selecție rapidă în 3 pași

     1. Selectarea dimensiunii alezajului: Selectați alezajul în funcție de greutatea piesei de prelucrat și viteza de operare. Respectați standardul de siguranță: forță de oprire teoretică ≥ sarcină reală × 2. φ25 pentru sarcina sub 50 kg; φ32/φ40 pentru încărcare de 50–150 kg; φ50/φ63 pentru o sarcină de 150–300 kg.

     2. Selectarea tipului de tampon: Alegeți S tampon nereglabil pentru alezaje φ20/φ25; alegeți tampon reglabil K pentru alezaje peste φ32 pentru a se adapta la condițiile de viteză și sarcină variabile.

     3. Selectarea configurației funcționale: Selectați F autoblocare pentru toate liniile de producție automate; adoptați TWH cu dublă acțiune pentru scenarii de sarcină grea și de înaltă frecvență; alegeți tipul TWM cu arc pentru stațiile de protecție cu prioritate de siguranță și oprire.

Rezumatul unei propoziții

     Cilindrii de oprire cu role cu pârghie pentru sarcini medii-grele din seria SOLH TWH/TWM integrează mecanism anti-recul cu autoblocare și sistem tampon hidraulic gradat, oferind soluții profesionale de oprire stabile, cu impact redus și de înaltă siguranță pentru transportoare și stații de producție automate de 30–300 kg.
