1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH TWQ este un cilindru de oprire cu înălțime fixă, optimizat pentru linii de transport automate ușoare și medii. Dispune de o structură compactă a caroseriei, patru tipuri opționale de capete de tijă, disponibilitatea tamponului hidraulic și funcție mecanică opțională de autoblocare. Potrivit pentru oprirea paleților și sculelor de 10–150 kg, limitarea stației și poziționarea transferului, cilindrul TWQ servește ca o soluție standard cu costuri ridicate și performanță pentru scenariile de automatizare cu sarcini ușoare și medii.

 1.1 Proiectarea înălțimii de montare fixă

     Corpul integrat cu înălțime fixă ​​asigură o instalare rapidă și simplă, cu precizie ridicată de poziționare repetitivă. Se potrivește perfect cu dispozițiile standardizate ale stațiilor de transport, eliminând procedurile de reglare a înălțimii și îmbunătățind eficiența implementării la fața locului.

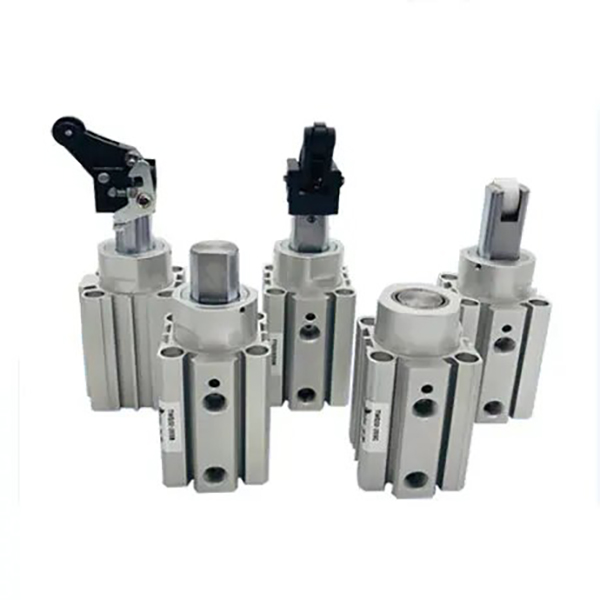

 1.2 Patru tipuri de capete de tijă versatile (avantajul principal)

     • B Tip tijă plată: Structura tijei pistonului plat anti-rotație oferă o performanță stabilă de oprire și o rezistență puternică la sarcina excentrică, menținând o poziționare precisă în condiții de forță laterală.

     • C Tip tijă rotundă: Tijă rotundă de piston solidă îngroșată, cu rezistență sporită la impact, special concepută pentru condiții de lucru cu forță laterală mare și cerințe precise de poziționare a sculelor.

     • R Tip pârghie cu role: Pârghia + structura contactului de rulare minimizează impactul de oprire cu mișcare lină de rulare, ideal pentru funcționarea continuă de mare viteză a liniei transportoare.

     • K Tip pârghie tampon reglabil: Tamponul hidraulic reglabil încorporat permite reglarea liberă a rezistenței de amortizare pentru a se adapta la piese de prelucrat cu greutăți și viteze de transport diferite, obținând un efect de oprire moale optim pentru condiții variabile de lucru.

  1.3 Funcție opțională de autoblocare (versiunea R/K)

     Versiunile cu role și pârghie tampon acceptă structură mecanică de autoblocare opțională. După oprirea impactului piesei de prelucrat, cilindrul blochează automat brațul de pârghie pentru a preveni împingerea înapoi și invers, eliminând efectiv deplasarea piesei de prelucrat și îmbunătățind considerabil stabilitatea și consistența stației transportoare.

 1.4 Dimensiune compactă și structură durabilă

     Corpul cilindrului adoptă un tratament de anodizare dură, în timp ce tija pistonului are o placare cu crom dur, oferind o rezistență excelentă la uzură și rezistență la impact. Funcționarea standard fără ulei se adaptează la mediile de producție curate și la scenariile de sudură rezistente la stropire. Canelurile rezervate pentru senzori pe patru laturi permit instalarea comutatorului magnetic fără interferențe structurale pentru un aspect flexibil.

  1.5 Diverse moduri de operare

     Modurile opționale standard cu dublă acțiune și modurile cu acțiune simplă (extindere cu arc / retragere cu arc) acoperă ciclul automat, protecția de siguranță la oprire și cerințele de oprire temporară, potrivindu-se cu diverse logici de control industrial.

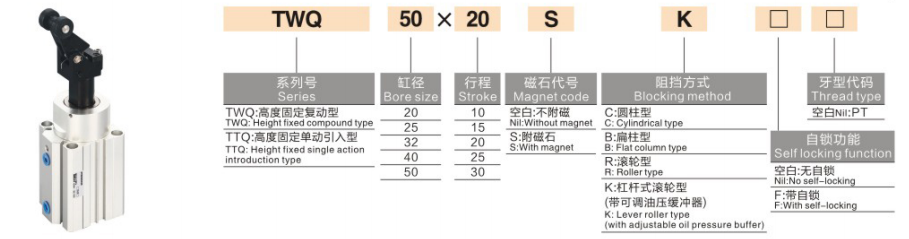

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Exemple tipice de modele: TWQ32-20SB, TWQ50-30RK-F

 2. Exemple de comenzi standard

     • Model standard cu tijă plată: TWQ32-20SB (alezaj φ32, cursă de 20 mm, capăt de tijă plat pentru coloană, tampon de cauciuc)

     • Model de tampon reglabil cu autoblocare: TWQ50-30RK-F (alezaj φ50, cursă de 30 mm, pârghie tampon hidraulic reglabil, cu funcție de autoblocare)

3. Parametrii tehnici generali (20℃, 0.5MPa Stare standard)

  3.1 Specificații de bază

     • Mod de operare: cu dublă acțiune, cu acțiune simplă (extindere cu arc / retragere cu arc)

     • Interval de presiune de lucru: 0,05~1,0MPa; Presiune de proba: 1,5 MPa

     • Temperatura ambiantă: -10℃~60℃ (mediu fără gheață)

     • Configurare tampon: S = tampon de cauciuc cu două capete; K = tampon hidraulic reglabil + tampon de cauciuc cu două capete

     • Modul de lubrifiere: Funcționare fără ulei

     • Metoda de instalare: Montare standard cu flanșă de înălțime fixă

 3.2 Combinație standard alezaj și cursă

  3.3 Forța de oprire teoretică (unitate: N @0.5MPa)

  3.4 Greutatea produsului (unitate: kg @ cursă standard)

4. Ghid de configurare și selecție de bază

  4.1 Selectarea tipului de capăt de tijă

     • Tip coloană plată B (recomandat): Design anti-rotație și stabilitate ridicată, potrivit pentru sarcini ușoare (10–80 kg) și operare la viteză mică (≤0,3 m/s) fără impact lateral evident.

     • C Tip coloană rotundă: Structură de tijă îngroșată cu rezistență puternică la impact, ideală pentru scenarii de poziționare a sculelor cu forță laterală mare.

     • R Tip pârghie cu role: Performanță de rulare cu impact redus și lină, perfectă pentru liniile transportoare de mare viteză (≤0,5 m/s) și de încărcare ușoară-medie (30–100 kg).

     • K Tip pârghie tampon reglabil: amortizare adaptabilă și rezistență superioară la impact, concepute pentru sarcini medii (50–150 kg), pornire-oprire de înaltă frecvență și condiții de lucru cu viteză instabilă.

  4.2 Selectarea funcției de autoblocare

     • F Tip cu autoblocare (recomandat pentru linii automate): Disponibil numai pentru versiunile cu pârghie R/K. Previne recul piesei de prelucrat și deplasarea stației, îmbunătățind considerabil stabilitatea funcționării continue a liniilor automate.

     • Tip fără blocare: Soluție rentabilă pentru scenarii cu impact invers minor și operare de resetare manuală, nu este recomandată pentru liniile de producție complet automate.

  4.3 Selectarea modului de operare

     • Acțiune dublă: Forță de oprire maximă cu acțiune controlabilă bidirecțională, potrivită pentru scenarii de control de înaltă frecvență și complet automat.

     • cu acțiune simplă (extindere de primăvară): Se extinde automat pentru a opri piesele de prelucrat după pană de curent, dând prioritate siguranței pentru stațiile periculoase și aplicațiile de protecție la oprire.

     • Simplă acțiune (retractare cu primăvară): Se oprește cu alimentare cu aer și se eliberează automat la oprire, adaptat pentru liniile transportoare normale deschise și sarcinile de oprire temporară.

5. Scenarii tipice de aplicare

     • Linii de transport ușoare și medii: Se aplică la oprirea, limitarea și poziționarea de transfer a paleților de 10–150 kg și a plăcilor de scule în industria electronică, electrocasnice și alimentară.

     • Linii de manipulare a materialelor de mare viteză: Structura pârghiei R/K asigură o oprire lină, fără impact, pentru piese de prelucrat cu sarcină ușoară de mare viteză (≤0,5 m/s) pe transportoare cu role și bandă.

     • Stații de echipamente automatizate: Corp compact pentru instalare ușoară, utilizat pe scară largă pentru limitarea încărcării/descărcării mașinilor-unelte, poziționarea stației de asamblare și oprirea stației de inspecție.

     • Linii de ambalare și logistică: Ideal pentru oprirea cutiilor de carton și materiale, blocarea stațiilor divergente și poziționarea stivuirii, oferind performanță la costuri ridicate și întreținere redusă.

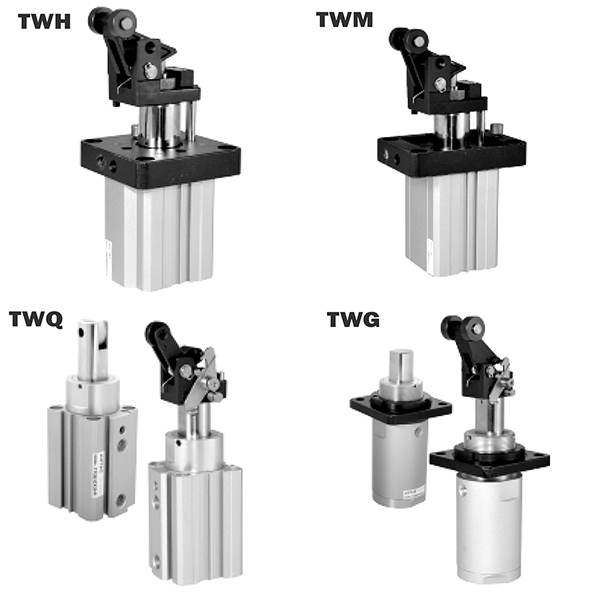

6. Comparație rapidă din seria TWQ vs TWH/TWM

7. Ghid de selecție rapidă în 3 pași

     1. Selectarea dimensiunii alezajului: Selectați alezajul în funcție de greutatea piesei de prelucrat cu un factor de siguranță de 200% (forța de oprire teoretică ≥ sarcina reală × 2). Alegeți φ25/φ32 pentru o sarcină sub 80 kg; alegeți φ40/φ50 pentru o sarcină de 80–150 kg.

     2. Selecția capătului tijei și tamponului: Adoptați tija plată B + tampon de cauciuc S pentru scenarii cu sarcină ușoară și viteză mică; selectați tipul de role R pentru liniile de mare viteză cu sarcină ușoară; alegeți tipul de tampon reglabil K pentru condiții de lucru cu sarcină medie și frecvență înaltă.

     3. Selectarea configurației funcționale: Echipare F autoblocare pentru linii automate de productie; selectați modul cu dublă acțiune pentru control ciclic de înaltă frecvență; adoptați modul de extindere cu arc cu acțiune simplă pentru stațiile de protecție cu prioritate de siguranță și oprire.

Rezumatul unei propoziții

     Cilindrul de oprire cu înălțime fixă ​​din seria SOLH TWQ prezintă un design compact, compatibilitate cu mai multe capete de tijă și funcții opționale de autoblocare și tampon reglabil, oferind soluții de oprire stabile și flexibile, la costuri ridicate, pentru sisteme de transport automate ușoare și medii de 10-150 kg.
