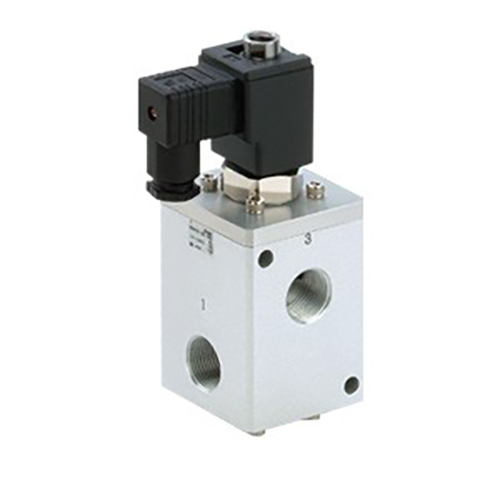

Seria VCH400 (VCH410) Supapă solenoidală cu clapetă cu 3 porturi de înaltă presiune acționată cu pilot

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Dezvoltată și fabricată de SOLH în baza tehnologiei Richge, seria VCH400 (denumită în mod obișnuit VCH410) este o supapă solenoidală cu clapetă cu 3 porturi de înaltă presiune, acționată de pilot. Special conceput pentru conducte de aer comprimat de medie și înaltă presiune și gaz inert, are o presiune de lucru nominală maximă de până la 5,0 MPa, capacitate de debit remarcabilă și performanță stabilă de comutare la presiune înaltă, servind ca o componentă centrală de control pentru încărcarea de înaltă presiune, ventilarea și comutarea echipamentelor industriale de presiune.

Tabel cu specificații tehnice de bază

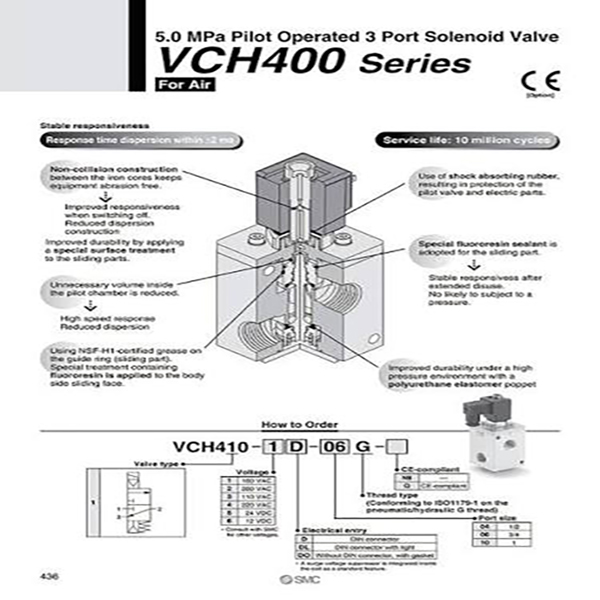

Codificarea modelului și definiția funcțională

Exemplu de cod de model: VCH410-06-5D

     --VCH410: Cod de bază pentru serie

     --06: Cod dimensiune port (G3/4)

     --5D: sursă de alimentare DC24V + conector electric DIN Codurile sufixelor acoperă dimensiunea portului, tensiunea bobinei și tipurile de terminale de cablare pentru diferențierea completă a configurației.

Clasificarea funcțională

     --VCH410 (normal închis NC): portul de ieșire se aerisește automat atunci când este oprit, ideal pentru controlul pornit-oprit al alimentării principale a aerului.

     - Utilizabil ca supape selectoare și control al buclei de încărcare și aerisire; contrapresiunea și intervalul de presiune de comutare trebuie confirmate înainte de proiectarea conductelor.

Ghid de selecție a cheilor

     --Se acordă prioritate confirmării parametrilor de bază: presiunea de lucru, dimensiunea filetului portului, funcția NC/NO, tensiunea bobinei și interfața cablajului electric.

     --Pentru comutarea la presiune înaltă sau condițiile de lucru duble de conversie la presiune înaltă/joasă, potriviți cu regulatoarele de înaltă presiune din seria SOLH VCHR pentru a stabiliza presiunea circuitului intermediar.

     --Necesită alimentare cu aer curat uscat, cu precizie de filtrare ≤5 μm; Ceața de ulei și impuritățile sub formă de particule vor accelera uzura etanșării și vor scurta drastic durata de viață.

Instrucțiuni de instalare și întreținere Reguli de instalare

     --Orientare de montare interzisă: bobina nu trebuie să fie niciodată orientată în jos, pentru a evita ca praful, apa și particulele străine să intre în ansamblul armăturii și să provoace blocaje.

     --Cuplu standard de strângere a filetului:

         *Porturi filetate G1/2, G3/4: 28–30 N·m

         *Port filet G1: 36–38 N·m

Cerințe de întreținere de rutină

     --Inspectați periodic performanța de etanșare și etanșeitatea cablurilor electrice.

     --Acționați ciclul complet de comutare o dată la 30 de zile pentru a preveni aderența și blocarea bobinei poppete cauzate de starea statică pe termen lung.

Rezumatul unei propoziții

     Electrovalva cu 3 porturi cu valvă pilot de înaltă presiune SOLH VCH410 suportă o presiune de lucru de până la 5,0 MPa, echipată cu etanșare elastică din poliuretan, porturi standard G de debit mare și durată de viață de 10 milioane de cicluri, supapa de comutare dedicată de încredere pentru aer de presiune medie și înaltă și circuite de control industrial de încărcare și aerisire cu gaz inert.
