Supapă manuală cu buton din seria VHK 2/2 și 3/2 căi | Supapă rotativă cu degete compatibilă cu seria SMC VHK

Marca: SOLH by Richge Technology | Înlocuitor complet interschimbabil pentru seria originală SMC VHK

1. Prezentare generală a produsului

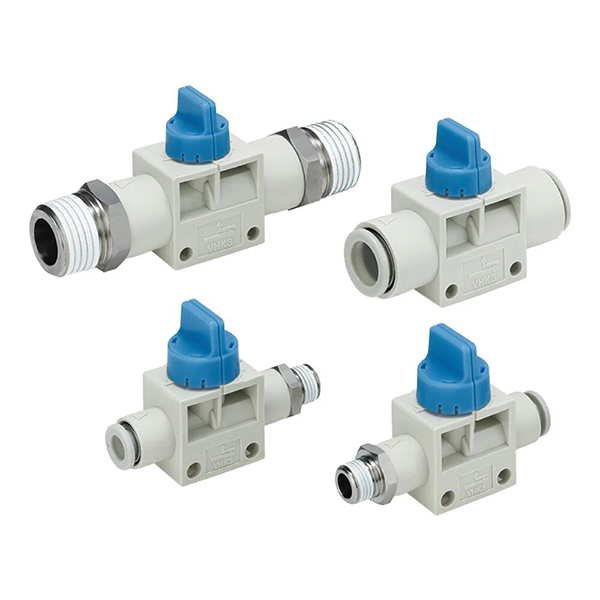

     Seria SOLH VHK este o supapă de închidere manuală de tip mini-buton, împărțită înVHK2 2/2 direcții şiVHK3 3/2 drum tipuri. Adoptă un design cu buton rotativ de 90 ° pentru a realiza controlul pornit-oprit al circuitului pneumatic. Modelul cu 3/2 căi are o structură de evacuare ascunsă încorporată care eliberează automat presiunea reziduală din orificiul A atunci când este închis, fără a fi nevoie de orificiul de evacuare extern R. Proiectat pentru instalarea directă în conductă în linie, fără montaj suplimentar pe bază, servește ca un comutator manual ideal pentru tuburile de ramificație pneumatică, supapă de siguranță de presiune în fața supapelor solenoide și controlul pornit-oprit al circuitului de vid. Seria completă este compatibilă dimensional și funcțional cu seria originală SMC VHK pentru înlocuire directă interschimbabilă.

  1.1 Identificarea de bază și logica de funcționare

     • Marcaj de culoare a butonului: Buton gri pentru tip VHK2 cu 2 cai; Buton albastru pentru tip VHK3 cu 3 căi, realizând o identificare vizuală rapidă

     • Comutare logica: Rotire de 90° în sens invers acelor de ceasornic pentru deschiderea supapei; Rotire de 90° în sensul acelor de ceasornic pentru închiderea supapei, cu indicarea clară a stării indicatorului butonului

     • Structura de etanșare: Designul de etanșare a supapei cu clapetă oferă o performanță excelentă de etanșare la aer cu micro scurgeri ultra-scăzute. Cuplul de operare ultra-ușor (0,04~0,14N·m) permite rotirea și comutarea ușoară a degetelor

2. Reguli de codificare a modelului și specificațiile interfeței

     Logica de codificare: VHK[2/3][A]-[Spec. port frontal]-[Spec. port spate]

  2.1 Definiția modelului

     • VHK2: 2/2 căi de tip single cut-off

     • VHK3: întrerupere 3/2 căi + tip de reducere a presiunii reziduale

     • Un sufix: Nouă structură îmbunătățită a butonului anti-cădere (versiune îmbunătățită); Nu A pentru versiunea veche standard

     • Sufixul R: Corp de supapă ignifug ignifug

  2.2 Definirea codului tip port

     • Cod F: Port de fixare prin apăsare pentru racordarea furtunului din nailon PU

     • Cod S: Port filet extern pentru racordarea conductei filetate

  2.3 Exemple de aplicații model:

     • VHK3A-08F-02S: supapă cu buton anti-cădere îmbunătățită cu 3/2 căi, port P φ8 prin împingere, orificiu A filet exterior G1/4

     • VHK2-06F-06F: supapă standard cu 2/2 căi, tip direct prin apăsare φ6 cu două orificii

  2.4 Lista completă a specificațiilor interfeței din seria completă

3. Parametrii tehnici de bază

4. Distincția funcțională de bază (Ghid de selecție a cheilor)

 4.1 VHK2 2/2 căi (buton gri)

     • Stare deschisă: P⇋A complet condus pentru alimentare stabilă cu aer

     • Stare închisă: Porturile P și A întrerupte complet fără funcție de evacuare

     • Aplicația de bază: Control pur on-off al conductei, utilizat pe scară largă pentru menținerea circuitului de vid și comutatorul principal al sursei de aer

  4.2 VHK3 3/2 Way (buton albastru)

     • Stare deschisă: P→O conductă de admisie a aerului pentru funcționarea normală a echipamentului

     • Stare închisă: Port P închis, portul A evacuează automat presiunea reziduală prin canalul ascuns încorporat

     • Avantajul de bază: Golirea cu o singură cheie a gazului rezidual după oprire, eliminând pericolele de presiune reziduală și asigurând dezasamblarea supapei și întreținerea echipamentelor în siguranță

5. Avantajele de bază structurale

     • Patru combinații universale de conducte: Suportă F-F dual push-fit, S-S dublu filet extern, F-S P-push/A-thread, S-F P-thread/A-push moduri de conectare, complet adaptabil la diverse configurații de conducte la fața locului

     • Suport fix opțional: Echipat cu suport de montare cu fixare pentru instalare opțională pe panouri și dulap, metode de instalare flexibile

     • Structură anti-cădere VHK-A îmbunătățită: Design optimizat anti-slăbire a butonului, prevenind eficient căderea butonului în timpul funcționării repetate de înaltă frecvență, îmbunătățind stabilitatea serviciului

     • Dimensiune mini compactă: Design de corp ultra-mic, perfect potrivit pentru jgheaburi de sârmă, goluri înguste ale echipamentelor și circuite micro pneumatice compacte

     • Performanță excelentă de etanșare: Structura de etanșare a clapetei de precizie realizează micro scurgeri ultra-scăzute, asigurând o funcționare etanșă stabilă pe termen lung

6. Distincție de selecție: valvă cu buton VHK față de valvă glisantă manuală HSV

7. Scenarii tipice de aplicare

     • Supapă electromagnetică de reducere a presiunii de siguranță din față: Sursă de aer → VHK3 → electrovalvă. Supapa cu 3 căi golește automat presiunea reziduală din spatele supapei atunci când este închisă, realizând dezasamblarea și întreținerea în siguranță a componentelor pneumatice fără risc de presiune.

     • Control pornire-oprire a circuitului de vid: Supapă cu 2 căi VHK2 instalată pe conducta de vid cu ventuză, întrerupând stabil presiunea de vid după oprire pentru a menține efectul de menținere a vidului și pentru a evita eșecul scurgerii de aer.

     • Scule Micro Cilindru Comutator de ramificație: Se aplică controlului manual local de pornire-oprire a sursei de aer micro-cilindru, convenabil pentru depanarea unui singur echipament, întreținerea și comutarea independentă a circuitului.

Rezumatul unei propoziții

     Seria SOLH VHK este o mini supapă manuală rotativă cu degete la 90° pe deplin compatibilă cu seria originală SMC VHK. Cu funcții duble de întrerupere în 2 căi și de reducere a presiunii reziduale cu 3 căi, combinații diversificate de interfață filet/push-fit și funcționare ultra-ușoară, este mini-valva de comutare manuală optimă pentru circuitele de ramificare pneumatică, control pilot și protecție de siguranță a sistemului de vid.
