Seria VM1 (VM100) Mini supapă mecanică cu 2/3 porturi

Marca: SOLH by Richge Technology

 Poziționarea produsului

     Seria VM1 (VM100) este o supapă mecanică în miniatură cu 2/3 porturi, complet interschimbabilă cu modelele originale SMC. Adoptă o structură de etanșare fiabilă a poppetului, cu un contur ultra-compac și ușor, un domeniu larg de presiune de funcționare care acoperă vidul și presiunea pozitivă și capete de acționare interschimbabile abundente. Folosit pe scară largă pentru detectarea poziției echipamentului, detectarea limitei cursei, operarea manuală de avans și comutarea circuitelor mici de aer pe mașini automate compacte.

Specificații tehnice de bază (serie VM100 / VM1)

  1 Parametrii de bază

     -- Tipuri de circuite: 2 porturi (NC / NO), 3 porturi (N.C. / N.O.)

     -- Structură: tip poppet cu acțiune directă, cu performanță de etanșare etanșă

     -- Lichid aplicabil: aer comprimat, gaz inert

     - Interval de presiune de operare: -100kPa ~ 1.0MPa (compatibil cu vid)

     -- Temperatura ambientală și medie: -5 ~ +60℃ (fără glazură internă)

     -- Dimensiuni filet porturi: M5, Rc1/8 (NPT1/8 și G1/8 opțional)

     -- Capacitate de curgere: Cv=0,11, suprafata sectiune efectiva 2,5 mm²

     -- Greutate netă: versiunea portului lateral 60g, versiunea portului inferior 67g (ultra-ușoară)

     -- Opțiuni de aranjare a conductelor: port lateral, port inferior

     -- Cerință de lubrifiere: funcționare fără lubrifiere

  2. Dimensiuni totale

     -- Model port lateral: 11 × 36 × 16 mm

     -- Model port inferior: 11 × 28 × 25 mm

 Definirea circuitului și logica de lucru (3 porturi / 2 porturi)

   1. Tip cu 3 porturi (VM13x, cel mai popular)· Port 1(P): Priză de alimentare cu aer

     -- Port 2(A): ieșire de control

     -- Port 3(R): Port de evacuare

     -- Normal închis NC: neactuat → P întrerupt de la A, A conectat la R

     -- Deschis normal NU: Neactuat → P conectat la A, A întrerupt de R

   2. Tip cu 2 porturi (VM12x)

     -- Port 1(P): intrare fluid

     -- Port 2(A): Ieșire de control

     -- Logica normal închisă: pasajul de aer se deschide când este apăsat, se oprește după eliberare

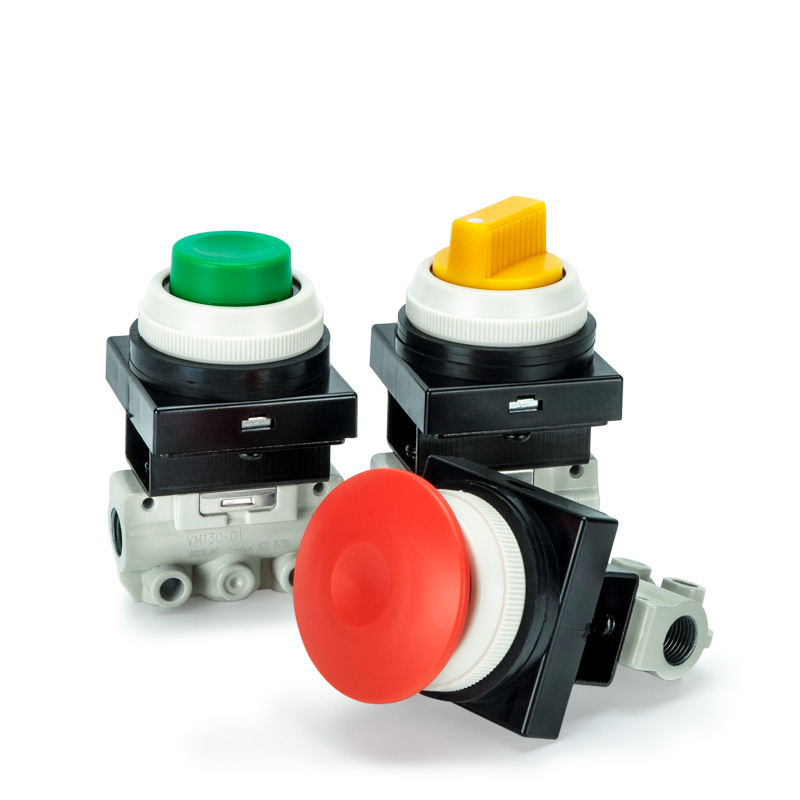

Gamă completă de capete de acționare interschimbabile

 1. Tip de piston drept de bază

     -- VM130 / VM120: Piston cu cursă standard de 4,8 mm

     -- VM130U / VM120U: Piston cu cursă scurtă de 2,5 mm

 2. Tip buton (funcționare manuală Jog)

     -- VM132 / VM122: Buton plat standard

     -- VM132Y / VM122Y: Cap de ciupercă galben pentru oprire de urgență și vizibilitate ridicată

     -- VM132G / VM122G: Buton indicator verde

  3. Tipul de pârghie cu role (detecție cursă și limită)

     -- VM131 / VM121: Pârghie standard cu role drepte

     -- VM131U / VM121U: Pârghie cu role de cursă scurtă

     -- VM133 / VM123: Pârghie cu role anti-recul unidirecțională

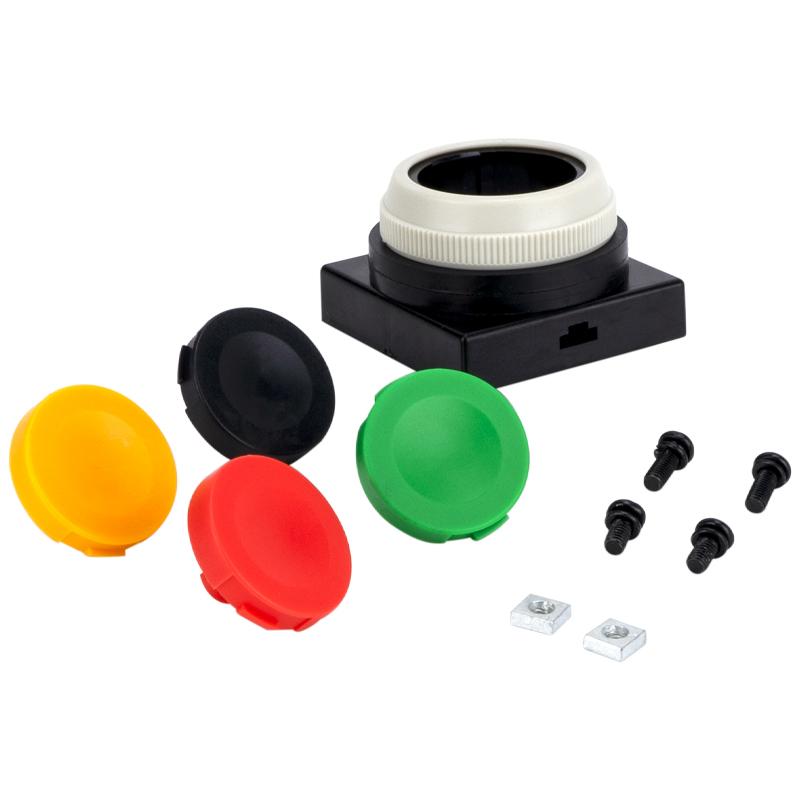

  4. Dispozitive de acționare suplimentare opționale

     Pârghie cu balamale, pârghie de comutare, buton rotativ blocabil și capete de declanșare mai personalizate

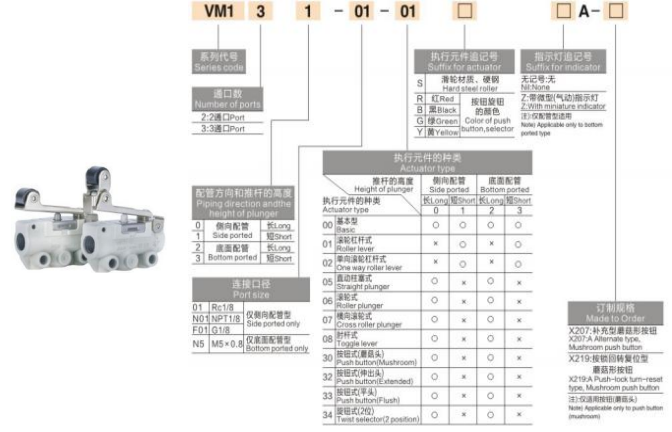

 Codul modelului Explicația

  1.  (Exemplu: VM131-01-01A)

     -- VM131: circuit cu 3 porturi + actuator cu role

     -- 01: Cod filet orificiu (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Dispoziție porturi laterale (02 = aspect porturi de jos)

     -- Cod sufix: A=standard; Y=ciuperca galbena; G=buton verde; U = cursa scurta

  2. Modele standard comune

     -- VM131-01-01A: pârghie cu role cu 3 porturi, Rc1/8, port lateral (cel mai utilizat)

     -- VM132-M5-00A: buton plat cu 3 porturi, filet M5, port inferior

     -- VM130U-01-N01Y: piston scurt cu 3 porturi, NPT1/8, cap de urgență ciupercă galbenă

Avantajele de bază ale produsului

     -- Ultra-mic și ultra-ușor: Doar 60 g cu lățime îngustă de 11 mm, perfect pentru încorporarea internă a mașinii și instalarea de stivuire densă a panourilor

     -- Gamă largă de presiune universală: compatibil cu vid complet de până la 1,0 MPa presiune pozitivă pentru controlul circuitului multifuncțional

     -- Structură de etanșare durabilă a clapetei: etanșeitate excelentă la aer, durată lungă de viață și rezistență puternică la contaminarea cu praf

     -- Conducte și montare flexibile: opțiuni de porturi laterale/inferioare, montare laterală, montare inferioară, bază opțională pentru suport (VM1-B)

     -- Design fără lubrifiere: costuri reduse de întreținere și funcționare curată a buclei de aer

     -- Portofoliu complet de actuatoare: se potrivește cu mersul manual, limita de cursă, oprirea de urgență de siguranță și toate scenariile de lucru cu declanșare mecanică

Scenarii tipice de aplicare

     -- Întrerupătoare de limita de cursă a mașinii: detectarea feedback-ului în poziție de cursă completă a cilindrului

     -- Deplasare manuală și punerea în funcțiune a echipamentelor: circuite de aer de testare manuală a butoanelor din panou

     -- Interblocare de siguranță și bucle de oprire de urgență: actuator cu cap ciupercă galben pentru siguranța mașinii

     -- Mini jiguri și dispozitive de prindere: prindeți / deblocați comutarea pneumatică

     -- Circuite de control al vidului: Comutare stabilă sub -100kPa condiții de vid

     -- Echipament de automatizare generală: semnal de aer de declanșare mecanic și circuite de feedback de poziție

Rezumatul unei propoziții
