Seria VM2 (VM200) Supapă mecanică cu clapetă medie cu 2/3 porturi

Marca: SOLH by Richge Technology

Poziționarea produsului

     Seria VM2 (VM200) este o supapă mecanică de dimensiuni medii cu 2/3 porturi, complet interschimbabilă cu modelele standard SMC. Adoptând o construcție de etanșare fiabilă, are o capacitate de debit mare remarcabilă (Cv≈0,87), port standard universal Rc1/4, construcție industrială robustă și capete de acționare complete interschimbabile. Este supapa de control mecanică principală pentru detectarea limitei cursei, operarea manuală și comutarea circuitului de aer la toate tipurile de utilaje automate.

Specificații tehnice de bază

  1 Parametrii de bază

     -- Cod de serie: VM200 (nume scurt VM2)

     -- Tipuri de circuite: 2 porturi (VM22x), 3 porturi (VM23x, NC normal închis ca standard)

     -- Structură: tip poppet cu acțiune directă, cu etanșare excelentă și durată lungă de viață

     -- Fluid aplicabil: aer comprimat, gaz inert

     -- Interval de presiune de funcționare: 0 ~ 1,0 MPa (incompatibil cu vid)

     -- Temperatură ambientală și medie: -5 ~ +60℃ (nu este permisă înghețare)

     -- Filet port: Rc1/4 (02); opțional NPT1/4 (N02), G1/4 (F02)

     -- Performanța debitului: Suprafața secțiunii efective 19 mm², Cv = 0,87

     -- Greutate neta: model standard 90 g

     -- Dispunerea conductelor: port lateral (01), port inferior (00)

     -- Cerință de lubrifiere: fără lubrifiere; Ungerea cu ulei pentru turbine ISO VG32 opțională

  2. Dimensiuni exterioare totale (mm)

     -- Versiune cu port lateral: 17 × 44 × 25

     -- Versiunea portului inferior: 17 × 44 × 30

Definirea circuitului și logica de lucru (3 porturi / 2 porturi)

  1. Model cu 3 porturi (VM23x, cel mai utilizat)

     -- Port 1(P): Priza principală de alimentare cu aer

     -- Port 2(A): Ieșire semnal de control

     -- Port 3(R): Port de evacuare

     -- NC Normal Închis Logic: Neactuat → P întrerupt de la A, A conectat la R; După acționare → P se conectează la A, A oprește evacuarea R

  2. Model cu 2 porturi (VM22x)

     -- Port 1(P): Intrare fluid

     -- Port 2(A): Ieșire de control

     -- Normal închis: canalul de aer se deschide când este apăsat, se oprește imediat după eliberare

Portofoliu complet interschimbabil cu cap de acționare

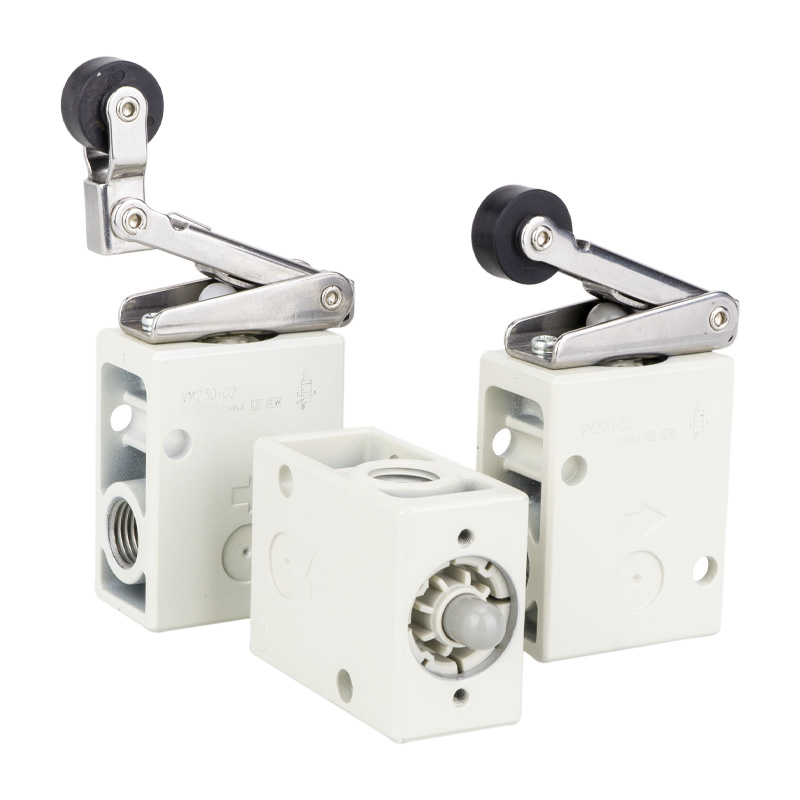

 1. Tipul de pârghie cu role (pentru detectarea limitei cursei, cel mai popular)

     -- VM231/221: Pârghie cu role din plastic POM standard

     -- VM231S/221S: rolă din oțel călit pentru condiții de lucru grele rezistente la abraziune

     -- VM233/223: Pârghie cu role anti-recul unidirecțional

  2. Tip piston drept

     VM230/220: piston standard de împingere drept

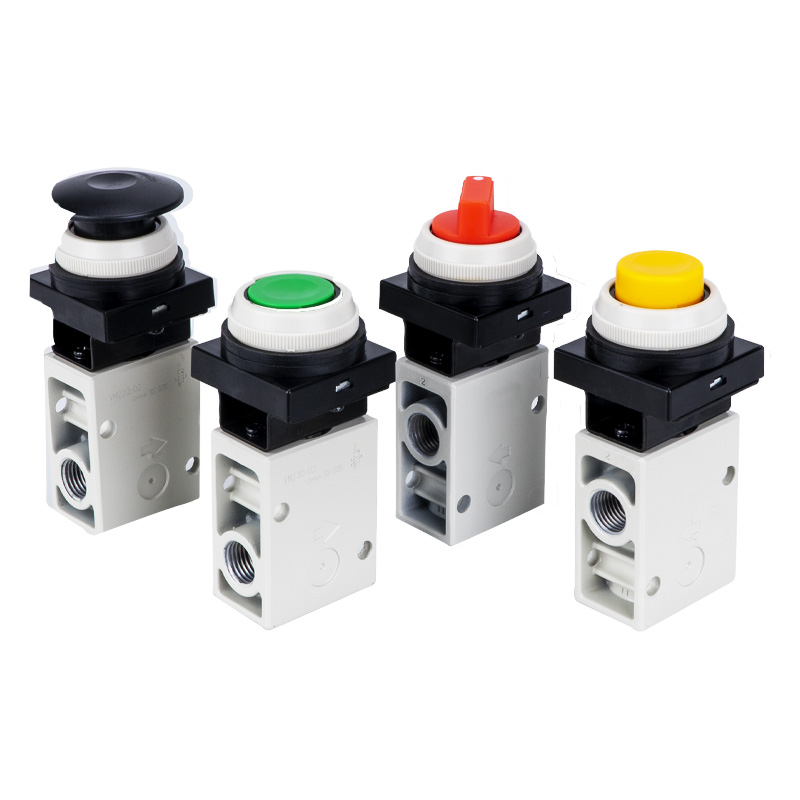

3. Tip buton (pentru operare manuală Jog)

     -- VM232/222: Buton plat standard

     -- VM232Y/222Y: Cap de ciupercă galben de înaltă vizibilitate pentru oprire de urgență

     -- VM232G/222G: Buton indicator verde

 4. Actuatori Speciali Optional

     Pârghie cu balamale, pârghie de comutare, buton rotativ blocabil, pârghie bidirecțională și alte capete de declanșare personalizate

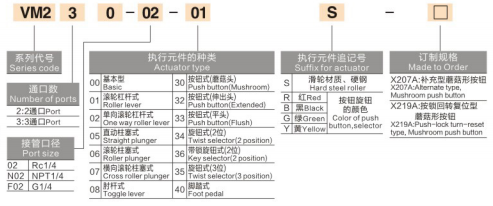

 Codul modelului Explicația

   1. (Exemplu: VM231-02-01S)

     -- VM231: circuit cu 3 porturi + actuator cu role

     -- 02: Dimensiunea filetului orificiului (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Dispoziție port lateral (00 = aspect port port inferior)

     -- S: rolă din oțel călit (fără sufix = rolă POM standard)

     -- Sufix de culoare: A=negru standard; Y=ciuperca galbena; G=buton verde

  2. Modele standard comune

     -- VM231-02-01A: 3 porturi, rolă POM, Rc1/4, port lateral (model universal de uz general)

     -- VM231S-02-01A: rolă din oțel întărit cu 3 orificii, Rc1/4, orificiu lateral (condiții de lucru rezistente la abraziune)

     -- VM230-02-00A: 3 orificii, piston drept, orificiu inferior

     -- VM232Y-02-01A: 3 porturi, buton de oprire de urgență ciupercă galbenă, port lateral

Avantajele de bază ale produsului

     -- Performanță de debit mediu mare: Cv=0,87, capacitate de debit de aproape 8 ori mai mare decât mini VM1 (Cv=0,11), potrivindu-se perfect cu circuitele pneumatice cu debit mediu

     -- Port universal Rc1/4: dimensiune standard standard de filet pentru echipamente de automatizare cu compatibilitate excelentă între modele

     -- Etanșare fiabilă: etanșeitate bună la aer, rezistență la contaminarea cu praf, răspuns rapid și durată de viață extinsă

     -- Suport pentru configurație dublă a conductelor: Opțiuni de porturi laterale și inferioare pentru un aspect flexibil de instalare a panoului dens

     -- Acoperire completă a actuatorului: pârghie cu role, piston, buton plat și cap ciupercă disponibile pentru a acoperi limita mecanică, avans manual și oprire de urgență toate scenariile

     -- Construcție robustă și rezistentă: Corp de supapă din metal; Rolă din oțel întărit cu sufix S opțional pentru funcționare industrială continuă

     -- Design fără lubrifiere: sarcină de lucru redusă de întreținere, funcționare curată și ecologică a circuitului de aer

Scenarii tipice de aplicare

     -- Sensarea limitei cursei echipamentului: detectarea poziției pline a cilindrului/masei glisante cu servomotor cu role

     -- Control manual de avans: punerea în funcțiune a mașinii la fața locului și operarea panoului prin buton

     -- Interblocare de siguranță de urgență: Cap ciupercă galben pentru întreruperea rapidă a circuitului de aer

     -- Comutarea dispozitivelor și dispozitivelor de fixare: prindere/desprindere controlul buclei pneumatice

     -- Linii de producție automate: semnal de poziție al stației de lucru și circuite de blocare mecanică de siguranță

     -- Mașini de ambalare, textile și imprimare: bucle de control mecanic de înaltă frecvență

Comparație de selecție: Tabel de referință rapidă VM1 VS VM2

Rezumatul unei propoziții

     Vana mecanică de dimensiuni medii SOLH VM2 este echipată cu orificiu universal Rc1/4, capacitate de debit mare Cv=0,87, actuatoare interschimbabile de gamă completă și opțiuni de conducte duble laterale/inferioare, acționând ca supapă de control mecanic standard standard pentru toate circuitele de comutare pneumatice de automatizare industrială.
