Supapă mecanică cu clapetă medie cu 3 porturi seria VM4 (VM400).

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria VM4 (VM400) este o supapă mecanică cu clapetă de dimensiuni medii, cu 3 porturi, complet interschimbabilă cu modelele originale SMC, poziționată între seria mini VM1 și seria VM2 standard cu debit mare. Acceptă o gamă completă de operare de la vid (-100kPa) până la presiune pozitivă de 1.0MPa cu port universal Rc1/8, dispunerea tubulaturii duble laterale/inferioare, construcție metalică robustă, durată de viață foarte lungă și capete de acționare complete interschimbabile. Adoptat pe scară largă pentru detectarea limitei de cursă, operarea manuală de avans și circuitele de blocare de siguranță pe echipamentele generale de automatizare.

Specificații tehnice de bază

  1. Parametrii generali de bază

     --  Cod de serie: VM400 (nume scurt VM4)

     --  Tip circuit: 3/2 căi; Normal închis (standard NC), normal deschis (NU opțional

     --  Structură: tip poppet cu acțiune directă, etanșare etanșă, rezistentă la praf, durată de viață extinsă

     --  Fluid aplicabil: aer comprimat, gaz inert

     --  Interval de presiune de operare: -100kPa ~ 1.0MPa (compatibil cu vid, avantaj față de VM2)

     --  Temperatura ambientală și medie: -5 ~ +60℃ (nu este permisă înghețare internă)

     --  Filet portul: Rc1/8 (01); opțional NPT1/8 (N01), G1/8 (F01)

     --  Performanța debitului: Suprafața secțiunii efective 7 mm², Cv = 0,38

     --  Greutate netă: model de bază standard 110 g

     --  Dispunerea conductelor: port lateral (01), port inferior (00)

     --  Lubrifiere: fără lubrifiere; Ungerea cu ulei pentru turbine ISO VG32 opțională

     -- Frecvența maximă de comutare: 60 de cicluri/min pentru actuatoarele cu buton / role; 6 cicluri/min pentru capete de buton/selector

     --  Rezistență la șocuri și vibrații: rezistență la impact de 1000 m/s², rezistență la vibrații 70 m/s² (grad industrial greu)

  2. Dimensiuni exterioare totale (mm)

     --  Versiune cu port lateral: 18 × 30 × 57

     --  Versiunea portului inferior: 18 × 30 × 62

  3. Definiție și logică a circuitului cu 3 porturi

     -- Port 1(P): Priza principală de alimentare cu aer

     --  Port 2(A): portul de ieșire a semnalului de control

     --  Port 3(R): Port de evacuare

     --  NC Normal Închis Logic: Neactuat → P întrerupt de la A, A conectat la evacuare R; După acționare → P se conectează la A, A deconectează evacuarea R

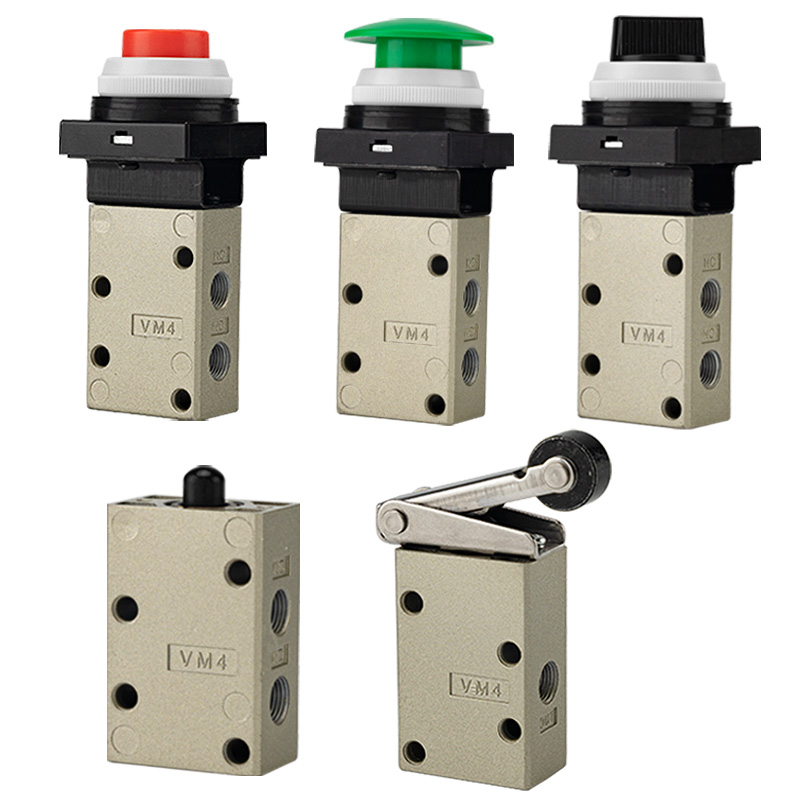

Gamă completă de capete de acționare interschimbabile

  1. Tipul de pârghie cu role (cel mai popular pentru detectarea limitei cursei)

     -- VM431: Pârghie standard din plastic POM

     -- VM431S: Pârghie cu role din oțel călit pentru funcționare continuă rezistentă la abraziune

     -- VM432: pârghie cu role anti-rebound unidirecțională pentru a elimina funcționarea greșită a declanșatorului invers

 2. Tip piston drept

     -- VM430: Model standard de bază cu piston drept, acceptă atașamente speciale personalizate pentru actuator

  3. Buton și capete de oprire de urgență ciuperci (Jog manual și blocare de siguranță)

     -- VM432: Buton plat standard

     -- VM432Y: Cap de ciupercă galben de înaltă vizibilitate pentru oprire de urgență

     -- VM432R: Buton de oprire de urgență ciupercă roșie

     -- VM432G: Buton indicator verde

  4. Buton / Selector / Actuatori de siguranță blocabile

     -- VM434: Buton selector rotativ cu 2/3 poziții

     -- VM435: Buton blocabil pentru a preveni declanșarea falsă accidentală

     -- VM436: Dispozitiv de acţionare a pârghiei balamalei

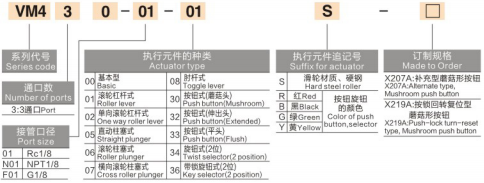

Codul modelului Explicația

 1. (Exemplu: VM431-01-01S)

     -- VM431: circuit cu 3 porturi + actuator cu role

     -- 01: Cod filet port (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Dispunerea tubulaturii orificiului lateral (00 = Dispunerea orificiului inferior)

     -- S: rolă din oțel călit (fără sufix = rolă standard din plastic POM)

     -- Marcaj sufix de culoare: Y = ciupercă galbenă, R = ciupercă roșie, G = buton verde

  2. Modele standard populare

     -- VM431-01-01A: pârghie cu role POM cu 3 porturi, port lateral Rc1/8 (model universal de uz general)

     -- VM431S-01-01A: rolă din oțel călit cu 3 porturi, condiții de lucru grele rezistente la abraziune

     --  VM430-01-00A: piston drept cu 3 porturi, port inferior pentru ansamblu personalizat al actuatorului

     -- VM432Y-01-01A: supapă de oprire de urgență cu cap de ciupercă galbenă cu 3 porturi

Avantajele de bază ale produsului

     -- Gamă ultra-largă de vid dublu și presiune pozitivă: funcționare stabilă de la -100 kPa vid până la 1,0 MPa, compatibil atât cu absorbția în vid, cât și cu circuitele standard de presiune pozitivă (VM2 nu poate suporta vid)

     -- Construcție fiabilă de etanșare a clapetei: etanșeitate excelentă la aer, rezistență la contaminarea cu praf, răspuns rapid și ciclu de viață ultra-lung

     -- Filet standard universal Rc1/8: dimensiunea portului adoptată pe scară largă pentru echipamentele generale de automatizare cu o mare interschimbabilitate

     -- Dispoziție dublă a conductelor laterale/inferioare: Dispoziție de instalare flexibilă pentru stivuirea densă a panourilor și echipamente cu spațiu limitat

     -- Portofoliu complet de actuatoare de serie: pârghie cu role, piston, buton plat, cap ciupercă de culoare, buton rotativ și capete blocabile acoperă complet limita de cursă, deplasarea manuală, oprirea de urgență și cerințele de control al selectorului

     -- Construcție robustă industrială de rezistență: corp de supapă din metal solid, rolă opțională din oțel călit și rezistență ridicată la șocuri/vibrații pentru linii de producție continue dure.

     -- Design fără lubrifiere și fără întreținere: cost de operare scăzut și mediu de circuit de aer curat, fără ulei

Scenarii tipice de aplicații industriale

     -- Detectarea limitei cursei echipamentului: Feedback de poziție completă a cilindrului și a mesei de glisare cu actuator cu role

     -- Circuite de control al adsorbției și eliberării în vid (funcționare stabilă la -100 kPa presiune negativă)

     -- Test de jog manual și punerea în funcțiune a echipamentelor prin intermediul actuatoarelor cu butoane de pe panou

     -- Blocare de urgență pentru siguranța mașinii: Cap ciupercă galben/roșu pentru oprirea rapidă a circuitului de aer

     -- Comutare pneumatică Jig & Fixture pentru bucle de strângere / deblocare

     -- Control mecanic de înaltă frecvență pentru mașini de ambalare, imprimare și textile

     -- Feedback de semnal de poziție a stației de lucru automate mici și circuite mecanice de interblocare de siguranță

Tabel de comparație de selecție: Seria VM1 / VM2 / VM4

Rezumatul unei propoziții

     Vana mecanică cu clapetă medie SOLH VM4 cu 3 porturi este echipată cu orificiu universal Rc1/8, capacitate de debit Cv=0,38, compatibilitate cu vid complet ~1,0MPa presiune, etanșare fiabilă a clapetei, actuatoare complete interschimbabile și distribuție dublă a conductelor laterale/inferioare, servind drept supapă de control mecanic mediu preferat pentru toate condițiile de lucru și performanțe lungi de funcționare, care necesită rezistență la abraziune.
