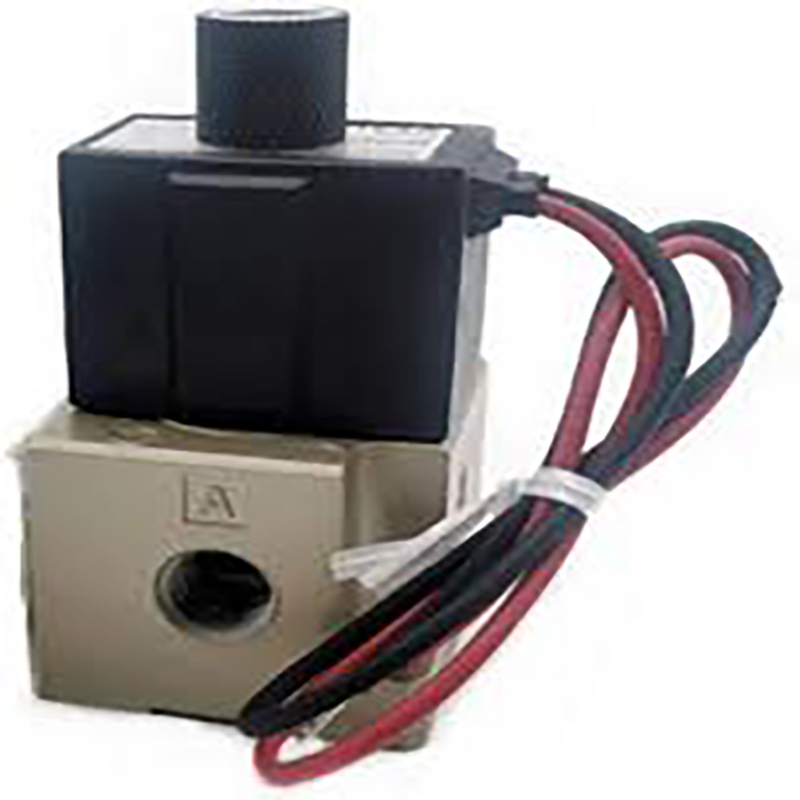

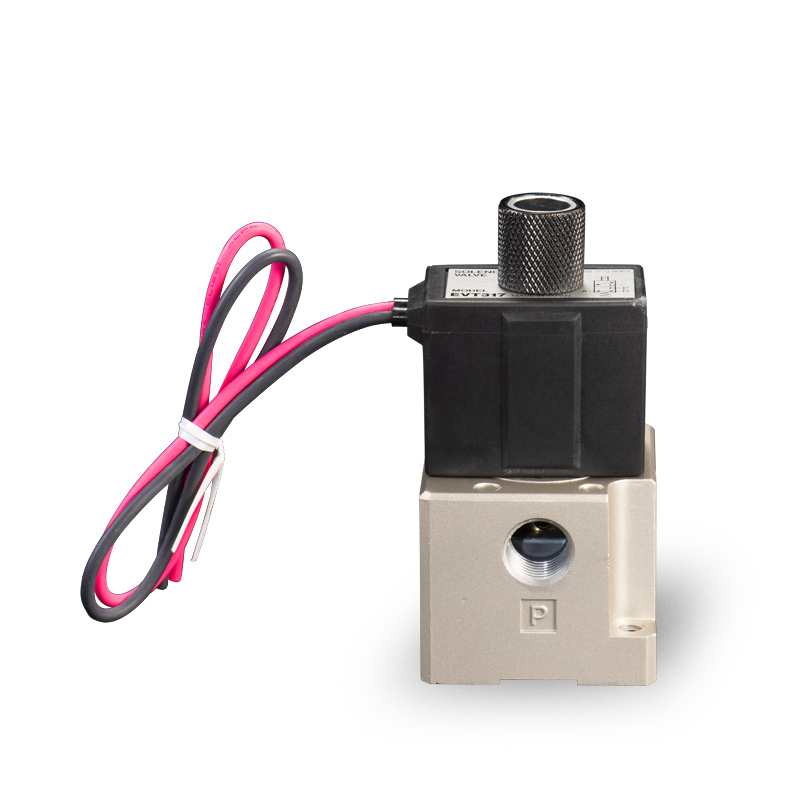

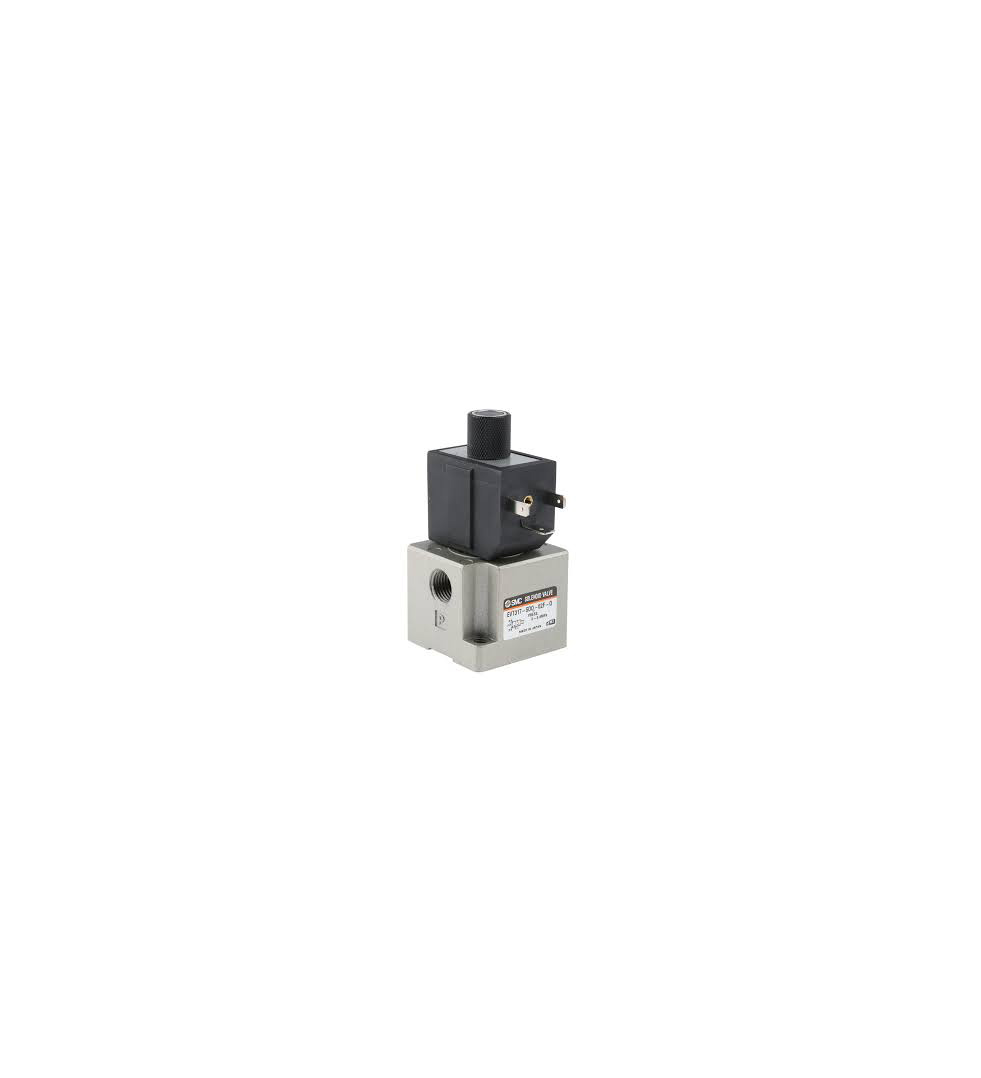

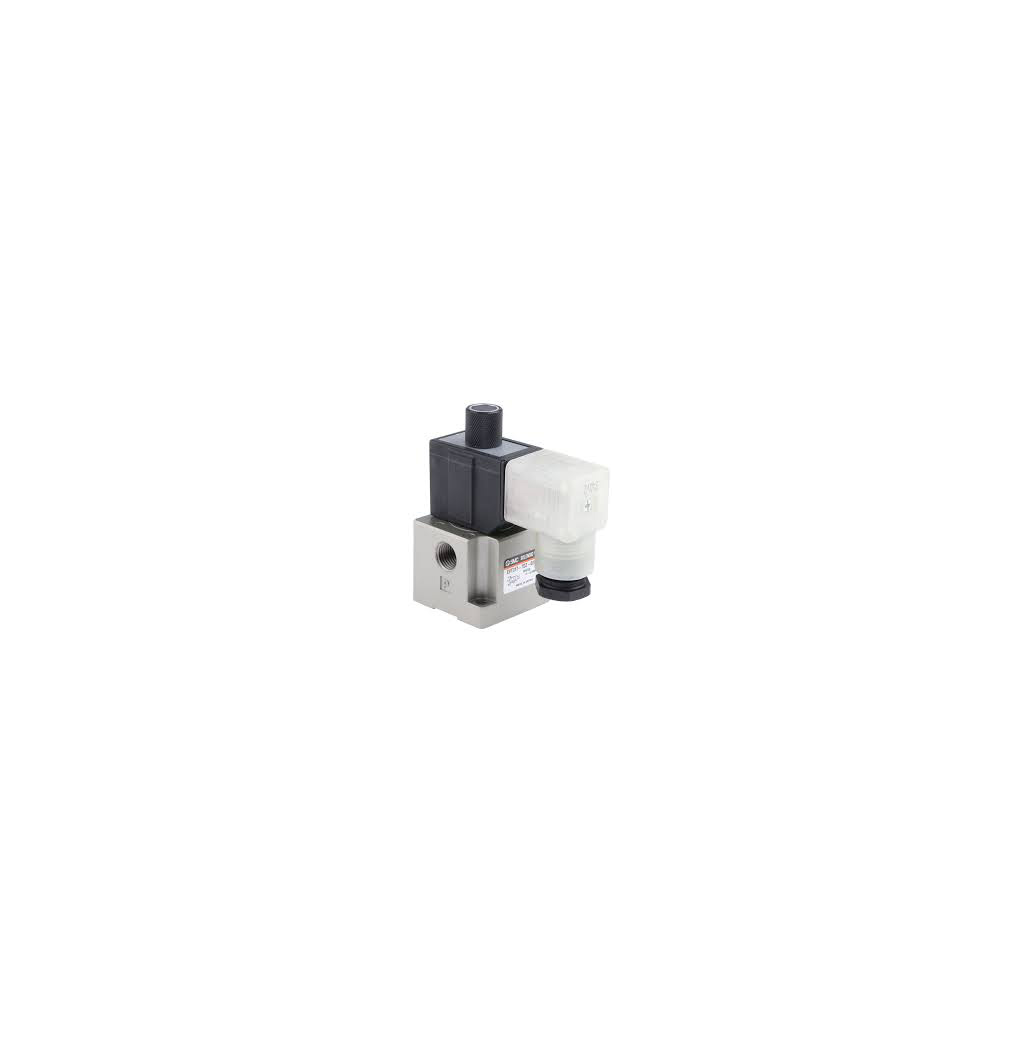

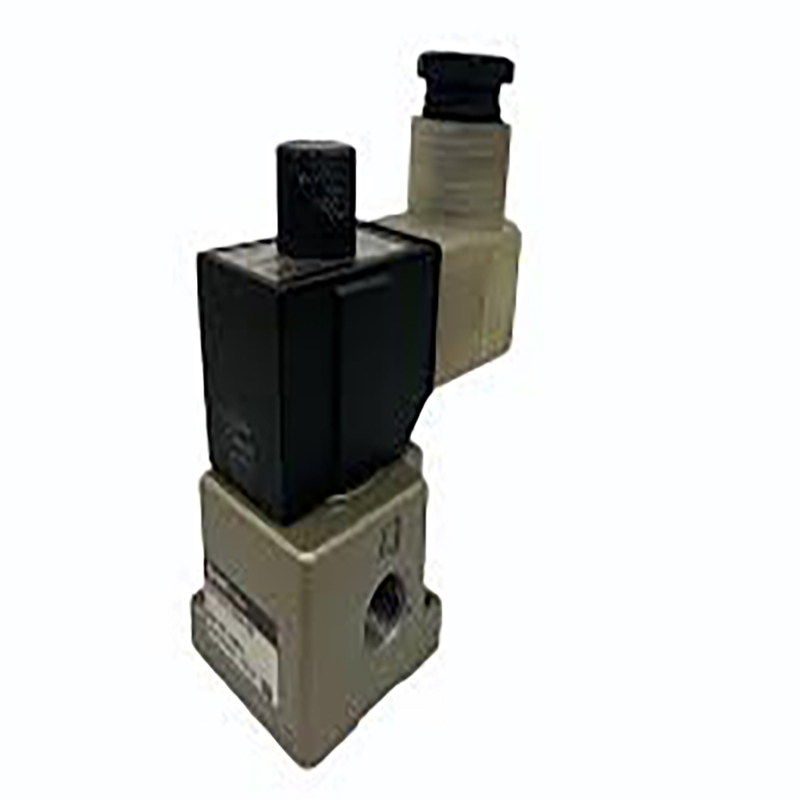

Ventilă electromagnetică cu 3 porturi seria VT317 – tip poppet cu acțiune directă

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria VT317 este o supapă electromagnetică cu 3 porturi cu clapă cu acțiune directă, cu structură de etanșare elastică conform standardului SOLH. Dezvoltat pentru circuitele de aer comprimat și gaz inert, realizează pornirea, comutarea și controlul evacuarii circuitului de aer. Sprijinind pornirea la presiune zero și funcționarea atât cu presiune pozitivă, cât și cu vid, această supapă de comutare generală compactă cu debit mare se potrivește condițiilor de lucru cu ciclu înalt al diferitelor echipamente automate.

Caracteristici cheie de bază

     --Construcție directă cu clapete cu pornire la presiune zero. Nu este necesară presiunea pilot minimă pentru funcționare. Performanță stabilă în intervalul complet de presiune pozitivă 0–0,9 MPa; Varianta de vid suportă presiune de până la -101,2 kPa, adaptabilă la medii de lucru cu presiune joasă, vid și presiune medie-înaltă.

     --6 funcții integrate într-o singură supapă, comutare flexibilă a conductelor 6 moduri de lucru comutabile, inclusiv normal închis (NC), normal deschis (NO), divizor de debit și supapă selectoare. Unitatea unică satisface diverse cerințe ale circuitelor pneumatice cu o flexibilitate remarcabilă a configurației.

     --Corps compact cu capacitate superioară de curgereDimensiune totală mini: 45×89,5×45 mm; coeficient de curgere C=2,6 dm³/(s·bar). Răspuns rapid în ≤30 ms și frecvență maximă de comutare de până la 10 Hz, perfect potrivit pentru comutarea de mare viteză a căii de aer.

     -- Garnitură elastică și design fără lubrifiere. Componentele de etanșare elastică premium asigură etanșeitate fiabilă și durată de viață prelungită. Funcționarea fără lubrifiere menține circuitele de gaz curate și ecologice, reducând în același timp cheltuielile de întreținere de rutină.

 Anulare manuală fără blocare încorporată pentru punere în funcțiune ușoară Butonul manual standard fără blocare facilitează depanarea la fața locului, inspecția echipamentelor și comutarea manuală de urgență, simplificând procedurile de instalare și întreținere.

     --Montabil pe colector și compatibilitate puternicăSuportă ansamblul stivuit cu colector și se potrivește cu sistemele standard cu insulă de supape, ideal pentru control pneumatic centralizat și bucle integrate cu mai multe supape.

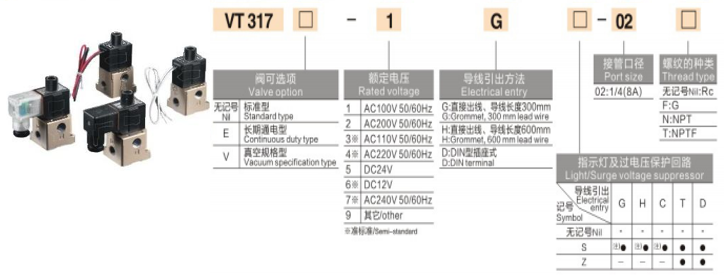

Specificații tehnice complete

     --Dispoziție porturi: 3 porturi

     --Structură de operare: tip poppet cu acțiune directă

     --Tip de etanșare: etanșare din cauciuc elastic

     --Mediu aplicabil: aer comprimat, gaz inert

     --Presiune de funcționare: 0–0,9 MPa; Model de vid: -101,2 kPa ~ 0,1 MPa

     --Presiune de rezistență: 1,5 MPa

     --Temperatura ambiantă: -10℃ ~ +50℃

     --Timp de răspuns: ≤ 30 ms

     --Frecventa maxima de operare: 10 Hz

     --Cerință de lubrifiere: fără lubrifiere

     -- Operare manuală: Comandă manuală fără blocare

     --Dimensiunea filetului portului: Rc 1/4 (02)

     - Tensiune bobină opțională: DC12V / DC24V, AC110V / AC220V și tensiuni personalizate

     --Clasa de protecție: Structură rezistentă la praf4. Scenarii tipice de aplicație · Bucle de control pneumatice pentru linii de asamblare automate, brațe robotizate și dispozitive de prindere

     --Suflare de aer, jet de fluid și sisteme de adsorbție în vid

     --Mașini de ambalare, imprimare, textile, prelucrarea lemnului și prelucrarea alimentelor

     --Echipament care necesită pornire la presiune zero, compatibilitate cu vacuum, cicluri de înaltă frecvență și spațiu de instalare compact

     --Insule de supape centralizate și circuite de comandă pneumatice integrate în colector

Rezumatul unei propoziții

     Electrovalva SOLH VT317 cu acțiune directă, cu 3 porturi, prezintă pornire la presiune zero, compatibilitate completă cu vid, șase funcții comutabile, performanță compactă la debit mare și funcționare fără întreținere, servind ca o supapă universală rentabilă pentru controlul pornirii și comutării tuturor circuitelor pneumatice de automatizare.
