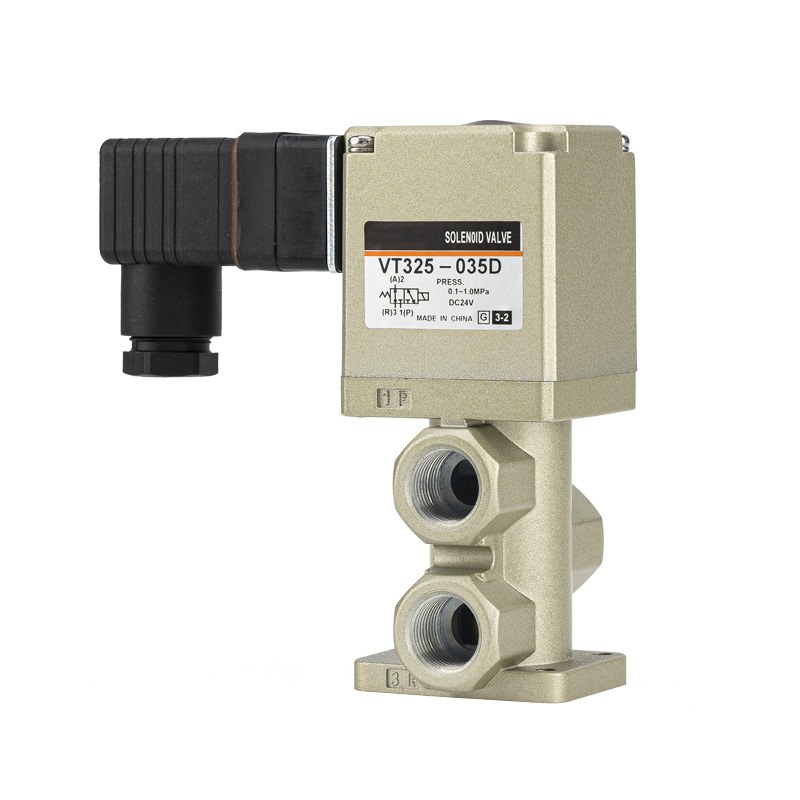

Electrovalvă cu 3 porturi Seria VT325 – Tip clapet cu acțiune directă

Marca:SOLH by Richge Technology | Standard SOLH

1. Poziționarea produsului

     Seria SOLH VT325 este o supapă solenoidală cu 3 porturi de tip poppet cu acțiune directă, cu etanșare elastică completă. Proiectat pentru circuite de aer comprimat și gaz inert, efectuează pornirea și oprirea circuitului de aer, comutarea direcțională și controlul evacuarii. Suportând pornirea la presiune zero și compatibil atât cu condițiile de presiune pozitivă, cât și de vid complet, VT325 servește ca o componentă de comutare pneumatică de înaltă frecvență, stabilă și fiabilă pentru echipamentele generale de automatizare industrială.

2. Caracteristici cheie de bază

--Structură directă Poppet și pornire cu presiune zero

     Nu este necesară presiunea minimă de funcționare. Funcționează stabil pe un interval complet de presiune pozitivă de 0–1,0 MPa. Versiunea cu vid acceptă presiunea de lucru până la -101,2 kPa, complet adaptabilă scenariilor de lucru cu presiune joasă, vid și înaltă presiune.

--Design multifuncțional 6 în 1 pentru conducte universale

     Prin schimbarea modurilor de conectare a portului, o singură supapă realizează 6 moduri funcționale, inclusiv NC (normal închis), NO (normal deschis), diviziunea debitului și selectarea debitului. Acoperă diverse cerințe de logică pneumatică, cu o versatilitate excelentă și o configurație flexibilă.

- Capacitate de debit ultra-înaltă și răspuns rapid

     Echipat cu canale de curgere interne optimizate, supapa furnizează un coeficient mare de curgere de C=6,1 dm³/(s·bar). Obține un timp de răspuns rapid ≤30 ms și acceptă o frecvență maximă de comutare de 5 Hz, perfect potrivit pentru comutarea pneumatică de mare viteză și controlul alimentării cu debit mare a aerului.

-- Etanșare elastică și funcționare fără lubrifiere

     Adoptă materiale elastice de etanșare de înaltă calitate pentru etanșeitate excelentă, performanță anti-îmbătrânire și durată lungă de viață. Funcționarea complet fără lubrifiere asigură circuite de gaz curate, respectarea mediului și costuri de întreținere zilnice semnificativ reduse.

--Structură compactă și instalare flexibilă

     Caroseria mini și compactă economisește spațiu de instalare. Acceptă atât metodele de cablare a prizei directe, cât și a prizei. Echipat cu un buton standard de deblocare manuală fără blocare pentru depanare convenabilă la fața locului, inspecție și comutare manuală de urgență.

-- Montabil pe colector și compatibilitate puternică

     Sprijină asamblarea colectoarelor dense și instalarea de stivuire. Compatibil dimensional cu insulele de supape industriale standard, ceea ce îl face ideal pentru sistemele de control pneumatice centralizate modulare și echipamente integrate automatizate.

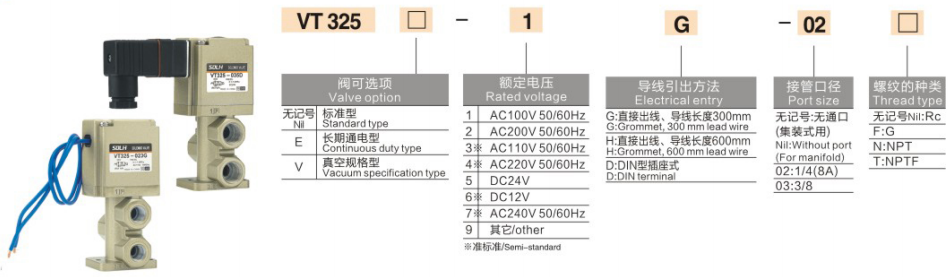

3. Specificații tehnice complete

     --Configurație porturi: solenoid simplu cu 3 porturi, 2 poziții

     --Tip de operare: tip poppet cu acțiune directă

     --Metoda de etanșare: etanșare din cauciuc elastic de înaltă performanță

     --Lichid aplicabil: aer comprimat, gaz inert

     --Presiune de funcționare: 0–1,0 MPa; Tip de vid: -101,2 kPa ~ 0,1 MPa

     --Presiune de rezistență: 1,5 MPa

     --Interval de temperatură ambientală: 5℃ ~ 50℃

     --Timp de răspuns: ≤30 ms (testat la 0,5 MPa)

     --Frecventa maxima de operare: 5 Hz

     --Lubrificare: Design fără lubrifiere

     --Operare manuală: tip standard fără blocare; tip de blocare a sculei opțional

     --Dimensiunea portului: Rc 1/4, Rc 3/8

     - Tensiune bobină: DC24V, AC110V, AC220V și opțiuni personalizabile

4. Scenarii tipice de aplicare

     --Comandă pneumatică pentru linii de producție automate, brațe robotizate și dispozitive de prindere

     --Suflarea prafului, jet de fluid și sisteme de adsorbție și vacuum break

     --Mașini de ambalare, imprimare, textile și prelucrare a lemnului

     --Echipamente de automatizare care necesită pornire la presiune zero, compatibilitate cu vid și comutare de înaltă frecvență

     --Insule de supape centralizate și circuite de comandă pneumatice modulare colectoare

Rezumatul unei propoziții

     Electrovalva SOLH VT325 cu acțiune directă, cu 3 porturi, prezintă pornire la presiune zero, compatibilitate completă cu vid, comutare multifuncțională 6-în-1, capacitate de debit foarte mare și performanță fără întreținere, servind ca o soluție universală cu performanță și cost ridicat pentru comutarea pneumatică cu debit mare în sistemele de automatizare industrială.
