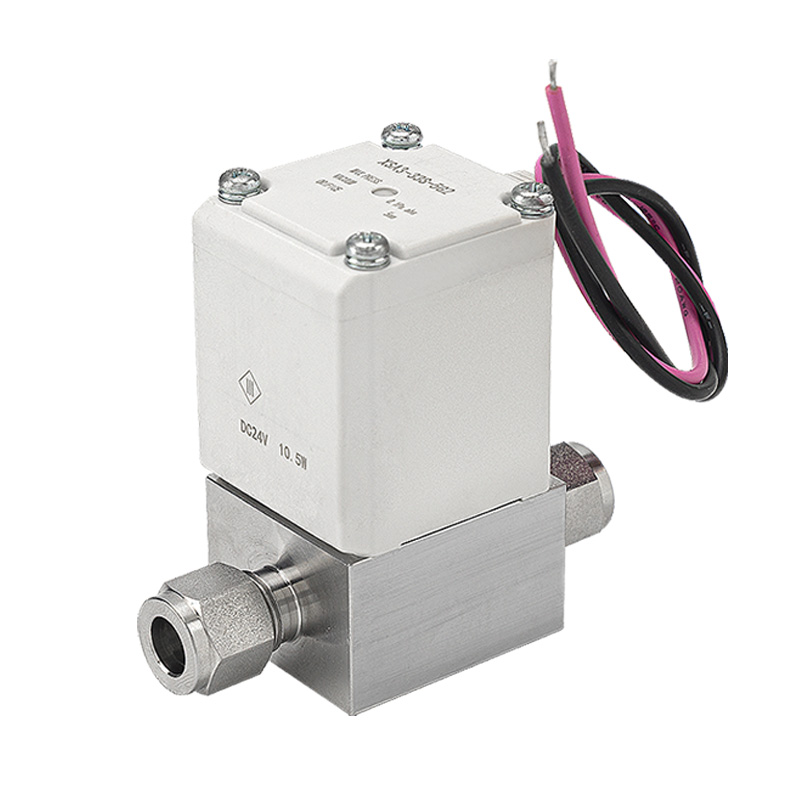

Electrovalvă de vid înalt, normal închis, seria XSA

Marca:SOLH de la Richge Technology

1. Poziționarea produsului

     Seria SOLH XSA este o supapă solenoidă normal închisă special concepută pentru circuite de vid ultra-înalt. Realizează un control precis de pornire-oprire a aerului și a mediului de gaz inert. Dispunând de toleranță maximă la vid, scurgeri ultra-minimale, construcție curată anti-contaminare și viteză de răspuns rapidă, servește ca o componentă de bază a vidului pentru echipamentele de proces de precizie, inclusiv semiconductori, panouri fotovoltaice, afișaje LCD, mașini medicale și de prelucrare a alimentelor.

2. Caracteristici cheie de bază

-- Compatibilitate cu vid ultra ridicat

     Presiunea absolută minimă de funcționare atinge 1×10⁻⁶ Pa, îndeplinind pe deplin standardele de proces de vid ultra-înalt pentru a garanta o retenție stabilă a vidului și eficiența rapidă de pompare a sistemelor de vid.

-- Etanșare etanșă superioară și scurgeri ultra-scazute

     Scurgere internă ≤ 1,3×10⁻⁹ Pa·m³/s; scurgere externă ≤ 1,3×10⁻¹¹ Pa·m³/s. Performanța dublă cu scurgeri reduse stabilizează gradul de vid al sistemului și elimină riscurile de evacuare a gazelor periculoase pentru mediile de lucru.

-- Curățați structura optimizată cu particule scăzute

     Arc intern integrat în interiorul corpului supapei pentru a reduce frecarea componentelor în mișcare și generarea de particule, potrivind perfect liniile de producție cu cerințe stricte de calitate pentru camera curată.

-- Consum redus de energie și contur ușor

     Consumul de energie al bobinei redus cu până la 25% comparativ cu generațiile anterioare; greutate totală redusă cu maxim 18% (minim 0,41 kg). Designul care economisește energie facilitează integrarea compactă în cadrele echipamentelor de precizie.

-- Opțiuni de conectare multiple

     Două scheme de conectare universale disponibile: fitinguri de etanșare frontală, fitinguri de compresie cu virole de 1/4" și 3/8" și filete interne Rc/NPT, compatibile cu diferite specificații standard pentru conducte de vid.

- Gamă largă de tensiuni și terminale electrice diverse

     Acoperă tensiunile principale, inclusiv DC24V, AC110V / AC220V. Formele multiple de cablare, cum ar fi bornele cu priză rapidă, bornele DIN și intrarea în conducte, se adaptează la toate sistemele de control automatizate principale.

-- Certificare industrială stabilă și sigură

     Bobina ignifuga grad UL94V-0; certificat cu standardele RoHS, CE, CAT.ES140-7B, potrivit pentru operare industrială continuă pe termen lung, fără oprire.

3. Tabelul complet de specificații tehnice

4. Scenarii tipice de aplicare

      --Producție de semiconductori: injecție de gaz în camera de proces și control pornit-oprit al conductei de vid

     -- Linii de producție PV și LCD: pompare cu cameră de vid ultra-înaltă și bucle de menținere a presiunii

     -- Echipament medical: instrumente de sterilizare în vid și circuite de vid de laborator analitice

     -- Industria alimentară: mașini de ambalare în vid și de uscare în vid

     -- Laboratoare de cercetare științifică: dispozitive experimentale cu vid ultra-înalt și echipamente de testare pentru fizica particulelor

5. Exemple de modele și linii directoare de selecție

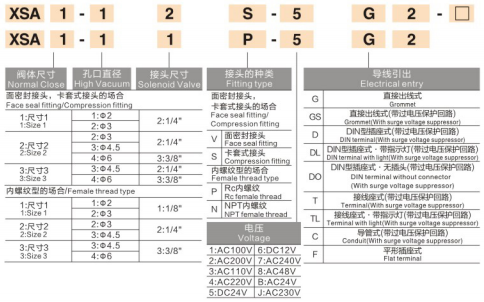

5.1: Coduri tipice de model:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Puncte cheie de selecție

      -- Confirmați cerința privind gradul de vid: dacă este necesară o performanță de vid ultra-înalt de 1×10⁻⁶ Pa (abs)

      -- Selectați tipul de conexiune la conductă: etanșare frontală, racord cu virolă sau filet interior Rc/NPT

      -- Potriviți tensiunea bobinei și terminalul electric: seria DC24V sau AC; mufă rapidă / DIN / cablare conductă

      -- Confirmați dimensiunea portului: 1/4", 3/8" pentru a satisface cererea de flux a sistemului

Rezumatul unei propoziții

     Electrovalva SOLH XSA normal închisă pentru vid înalt suportă funcționarea cu vid ultra-înalt de 1×10⁻⁶ Pa cu scurgeri ultra-scăzute, structură internă curată cu particule scăzute și conexiuni multiple interschimbabile, acționând ca o componentă de comutare fiabilă pentru toate procesele industriale de vid de precizie.
