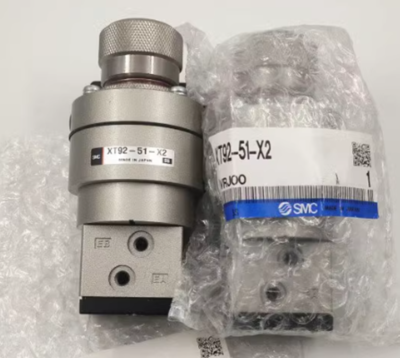

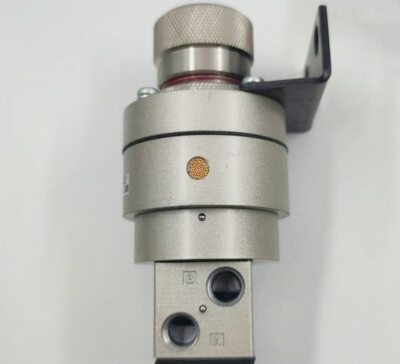

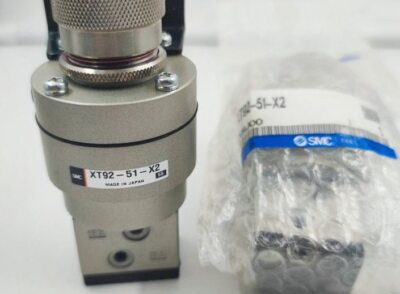

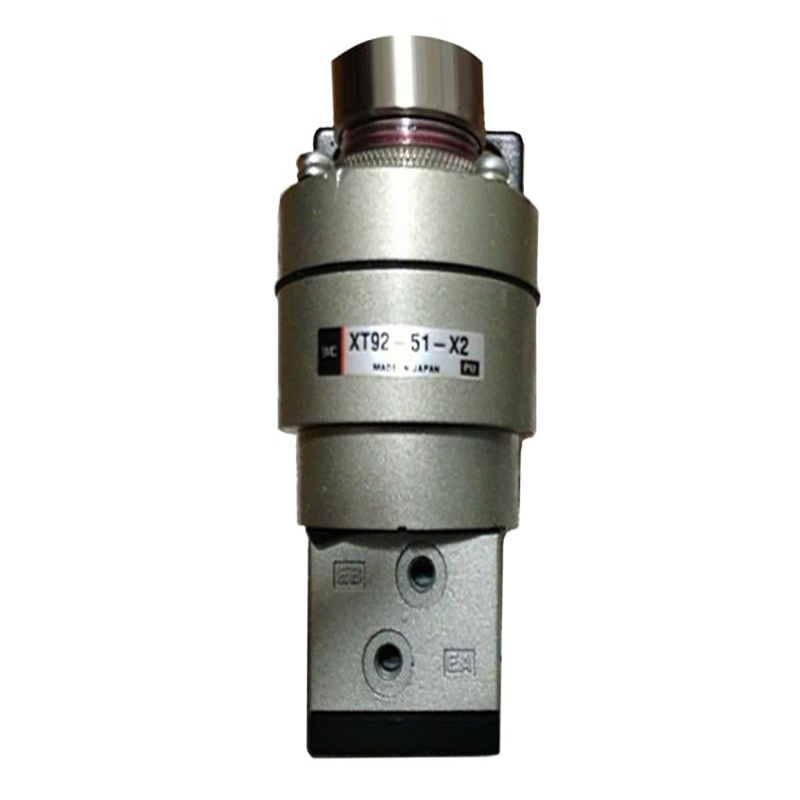

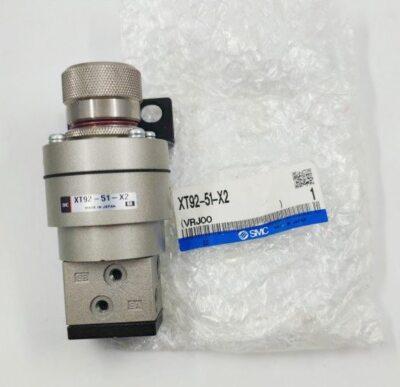

XT92-51-X2 Supapă de detectare a presiunii de precizie

Marca:SOLH de la Richge Technology

Prezentare generală a produsului

     XT92-51-X2 este o supapă specială personalizată UTC sub marca SOLH Richge. Diferă fundamental de regulatoarele de presiune obișnuite de precizie și servește ca o supapă de detectare a presiunii duble dedicate pentru protecția de siguranță la presiune joasă și comutarea semnalului pneumatic. Această unitate personalizată este dezvoltată pentru declanșarea pragului de presiune și controlul interblocării cu semnal dublu în circuitele automate de siguranță.

1. Specificații tehnice de bază (complet SMC compatibil)

     --Model: XT92-51-X2 Versiune specială personalizată

     --Tip de structură: supapă cu dublă presiune de detectare a presiunii cu acțiune directă

     --Filet porturi: Rc1/8, compatibil cu fitingurile de conducte M5

     --Mediu aplicabil: Aer comprimat curat

     --Interval reglabil de presiune de comutare: 0,1 ~ 0,5 MPa

     --Presiune maximă de lucru: 0,8 MPa

     --Presiune de rezistență: 1,2 MPa

     --Temperatura ambientală de funcționare: -5℃ ~ +60℃

     --Greutate netă: aprox. 300 g

     -- Funcții de bază: detectarea pragului de presiune, blocarea de siguranță la presiune joasă, comutarea semnalului dublu circuit de aer

2. 3/2-Way Port Logic Layout

     --P: Orificiul principal de alimentare cu aer

     --A / B: Două porturi de ieșire de comutare independente

     --R: Orificiu de evacuare cu amortizor incorporat

     --Buton de reglare superior: setează pragul personalizat de declanșare a presiunii (de exemplu, 0,4 MPa)

     --Opțiuni de instalare: montare pe suport sau montare pe panou

3. Principiul de lucru

     Când presiunea sistemului depășește pragul prestabilit: Aerul curge de la orificiul P la orificiul A, în timp ce orificiul B se conectează la evacuarea R. Când presiunea sistemului scade sub pragul prestabilit: Aerul curge de la orificiul P la orificiul B, în timp ce orificiul A se conectează la evacuarea R. Supapa realizează comutarea automată a căii de aer la un prag de presiune fix pentru a completa interblocarea de siguranță și controlul semnalului logic pneumatic.

4. Comparație de performanță: Regulatoare de precizie XT92-51-X2 VS ARP / IR

5. Scenarii tipice de aplicare

     Interblocare de siguranță la presiune joasă: comută automat echipamentul în modul de așteptare sigură odată ce presiunea aerului scade sub valoarea prestabilită. Comutare automată a sursei de aer dublă: comută la sursa de aer de așteptare când presiunea principală a conductei eșuează.

Rezumatul unei propoziții

     Supapa de detectare a presiunii personalizată SOLH XT92-51-X2 execută protecție la presiune joasă și comutare a căii de aer cu prag fix; este o componentă logică pneumatică specială pentru circuitele de blocare de siguranță și nu poate fi utilizată pentru reglarea continuă a presiunii de precizie.
