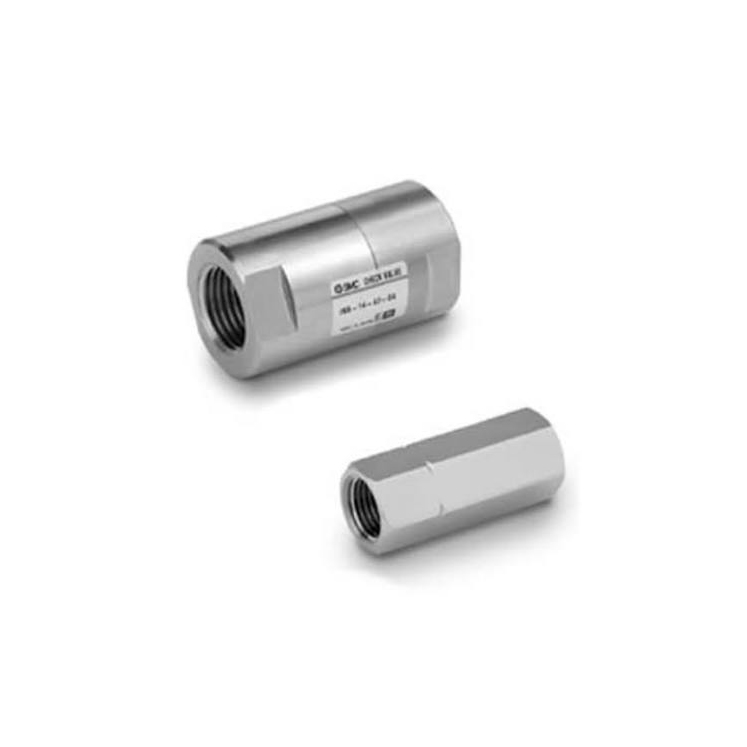

Supapă de reținere pentru presiune joasă de fisurare seria XTO674 / INA14

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria SOLH XTO674 și INA14 împărtășesc platforma de produse identică, oferind presiune de fisurare ultra-scăzută și compatibilitate duală-medie pentru aer comprimat și apă. Aceste supape de reținere în linie filetate sunt aplicate pe scară largă pentru a preveni curgerea inversă în circuitele de vid și sistemele pneumatice generale, potrivite și pentru conductele de lichid și apă de joasă presiune. XTO674 se concentrează pe condițiile de lucru la temperaturi scăzute, în timp ce INA14 acoperă scenarii industriale standard și rezistente la coroziune.

 Codul modelului de clasificare și regulă de denumire

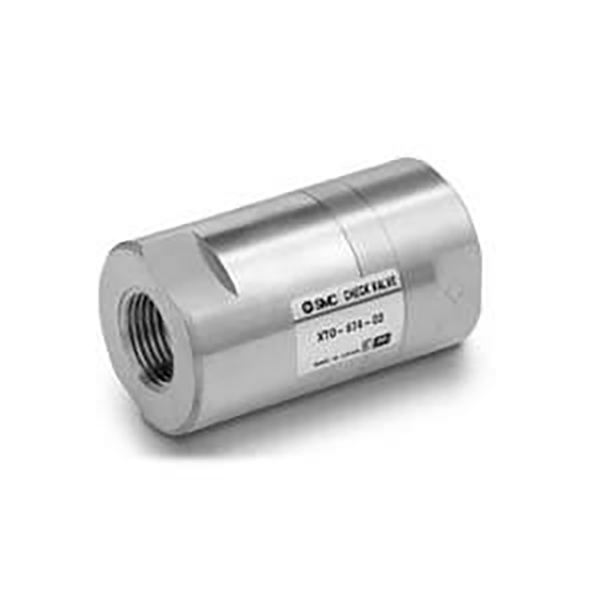

     -- XTO674: Corp din alamă, versiune rezistentă la temperaturi scăzute (temperatura minimă de funcționare -30℃)

     -- INA14: Seria standard, opțional alamă/corp din oțel inoxidabil SUS304, interval de temperatură normal (-5℃ minim)

     -- Definiția sufixului mărimii portului: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Specificații tehnice universale partajate

     -- Presiune de cracare: 0,01 MPa (0,1 bar), prag ultra-scăzut, ideal pentru circuite de vid și de joasă presiune

     -- Presiune maximă de verificare: 1,0 MPa

     -- Medii aplicabile: aer comprimat, apă, gaz inert neutru și lichid neutru

  1. Interval de temperatură de funcționare

     -- XTO674: -30℃ ~ +80℃ (rezistent la criogenic)

     -- INA14: -5℃ ~ +80℃

  2. Materiale de etanșare opționale

     -- NBR (Standard): Pentru aer și apă curată, temperatura aplicabilă -5 ~ 60℃

     -- FKM: rezistent la ulei și la temperaturi ridicate, până la 80℃

     -- CR: Rezistent la intemperii și la abraziune, opțional pentru seria XTO674

  3. Opțiuni pentru materialul corpului supapei

     -- XTO674: Doar corp din alamă solidă

     -- INA14: alamă / oțel inoxidabil SUS304 (toate părțile cheie umede din oțel inoxidabil)

Tabel de comparație a parametrilor tipici de model

Avantajele de bază ale produsului și domeniul de aplicare

 1. Presiune de cracare ultra-scăzută de 0,01 MPa

     -- Deschidere stabilă în condiții de vid de -0,1 MPa, evită efectiv pierderea de vid și refluxul ventuzei / generatorului de vid.

  2. Etanșare fiabilă bidirecțională

     -- Debit direct înainte, scurgere inversă zero; protejează pompele de vid, supapele solenoide și cilindrii de deteriorarea cauzată de supratensiune inversă.

  3. Mini structură filetată în linie

     -- Instalat direct în linie în interiorul țevilor, fără suporturi de montare suplimentare, se potrivește perfect spațiului compact îngust de dispunere a echipamentului.

 4. Design universal dual mediu aer și apă

     -- Compatibil atât cu circuitele pneumatice uscate, cât și cu conductele de apă lichidă de joasă presiune pentru a reduce tipurile de stocuri de piese de schimb.

 5. Compatibilitate completă cu sistemul de vid

     -- Potrivit pentru echipamentele de testare a vidului și buclele de circulație cu vid cu presiune negativă pulsatorie.

Ghid de instalare și alegere a modelului

  1.  Marcajul direcției fluxului: pe corpul supapei este imprimată o săgeată „→” pentru a indica direcția medie a fluxului; instalarea inversă va bloca complet trecerea fluidului.

  2. Potrivire dimensiunea portului: Selectați Rc1/8" ~ Rc1/2" în funcție de diametrul conductei; Rc1/4" (sufix 02) este cea mai comună specificație generală.

  3.  Reguli de selecție a conținutului media și a temperaturii

     -- Condiții de lucru la temperatură scăzută / vid → Alegeți seria XTO674

     --  Aer obișnuit la temperatura camerei și apă curată → INA14 cu etanșare NBR
     -- Medii care conțin ulei sau fluid la temperatură înaltă → INA14 cu etanșare din cauciuc fluor FKM

  3. Aspect recomandat pentru sistemul de vid

     -- Instalați supapa de reținere între generatorul de vid, filtru și ventuză pentru a bloca refluxul de aer și pentru a menține un grad stabil de vid în timpul funcționării intermitente.

Avantaj de interschimbabilitate SOLH

     XTO674 și INA14 împărtășesc dimensiuni generale identice, dimensiunea portului firului și parametrii de performanță de bază. Cele două serii pot fi înlocuite direct la fața locului, fără modificarea conductei, oferind performanțe superioare la costuri comparativ cu modelele echivalente importate.

Rezumatul unei propoziții

     Supapa de reținere cu filet în linie SOLH XTO674 / INA14, cu presiune de crăpare ultra-scăzută de 0,01 MPa, suportă medii duale de aer și apă, corp opțional din alamă/oțel inoxidabil și mai multe materiale de etanșare, oferind protecție fiabilă împotriva returului pentru conductele industriale de vid, criogenice, pneumatice generale și fluide de joasă presiune.
