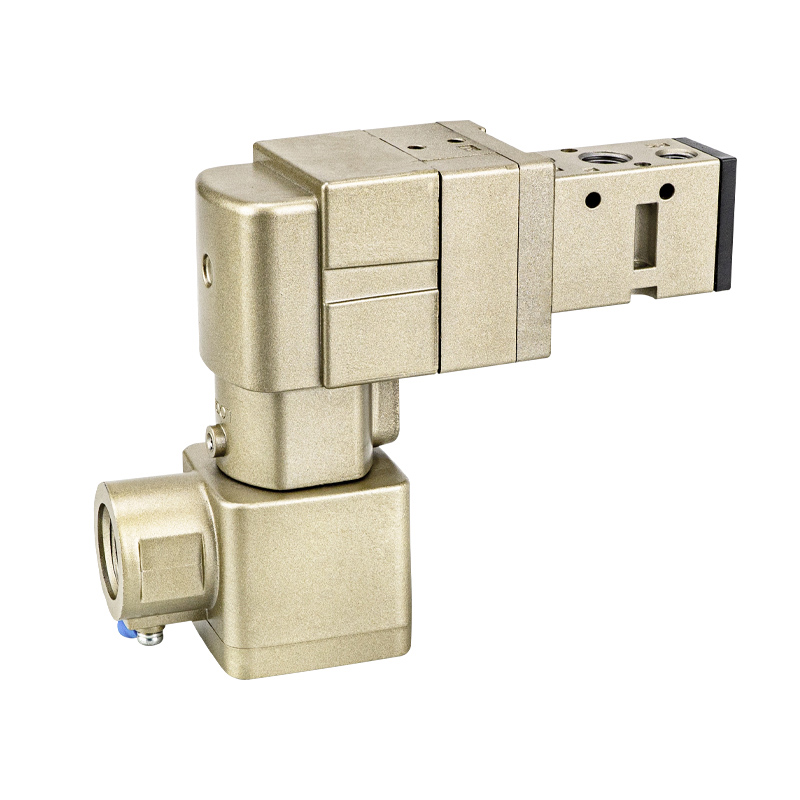

Seria 50-VFE / 50-VPE, electrovalve antiexplozive acționate cu pilot

Marca:SOLH de la Richge Technology

 I. Prezentare generală a produsului

     Seria SOLH 50 este o linie de produse de electrovalve antideflagrante acționate cu pilot antideflagrant împărțită în două modele de bază:

     --50-VFE: electrovalvă ignifugă cu 5/2 căi

     --50-VPE: electrovalvă ignifugă cu 3/2 căi

     Întreaga serie este certificată cu certificare antideflagrantă Ex d Ⅱ BT4, certificare obligatorie China Ex-CCC împotriva exploziilor și aprobare internațională TIIS împotriva exploziilor, cu rating IPX6 impermeabil și rezistent la praf. Este potrivit pentru mediile cu gaze inflamabile și explozive din Zona 1 și Zona 2, inclusiv acoperiri, baterii cu litiu, substanțe chimice, cerneală, ambalaje de praf și echipamente de suport pentru petrol și gaze.

     Toate bobinele împărtășesc un consum de energie uniform de 3,5 W, un design fără lubrifiere și acceptă două forme de instalare: montare individuală cu filet și insulă de supape cu distribuție cu mai multe stații.

Distincția de bază între două modele

     --50-VFE: Pentru acţionarea bidirecţională a cilindrilor cu dublă acţiune

     --50-VPE: Compatibil cu presiune negativă de vid și circuite cilindrice cu acțiune simplă

     Carcasa și bobinele rezistente la explozie sunt complet interschimbabile între cele două modele, în timp ce pasajele de aer ale supapelor și bazele colectorului sunt complet neinterschimbabile.

2. Specificații standard universale antiexplozive (aplicabile pentru ambele modele)

2.1: Parametrii de siguranță la explozie

     --Marca de explozie: Ex d Ⅱ BT4 Gb (Temperatura maximă a suprafeței T4: 135℃); versiuni opționale de temperatură scăzută T5 / T6

     --Clasa de protectie: IPX6, rezistent la stropi de apa, stabil in medii de atelier umede si praf

     --Certificații: China obligatorie Ex-CCC, TIIS japonez, standard internațional IEC antideflagrant, conformitate cu RoHS de mediu

     --Zone periculoase: Explozie cu gaze Zona 1, Zona 2; compatibil cu mediile de lucru cu etilenă, propilenă, solvent de vopsea și praf combustibil

     --Opțiuni de cablare: presetupă metal ignifugă de tip T, cutii de cabluri de priză ignifugă de tip L pentru a preveni scurgerea scânteilor electrice

     --Tensiuni bobine: DC24V / DC12V, AC220V / AC110V; putere constantă a bobinei de 3,5 W, generare scăzută de căldură pentru siguranță la explozie

2.2 Parametri mecanici generali

     --Mediu de lucru: aer comprimat curat uscat, gaz inert; funcționarea în vid este disponibilă numai pentru 50-VPE

     --Lubrificare: fără lubrifiere, combinat cu unitatea combinată de aer AFC fără ulei; Unitățile triple pentru ceață de ulei AC/BC sunt interzise pentru circuitele de vid

     --Anulare manuală: știft manual de tip împingere, opțional blocabil/neblocabil pentru testarea circuitului în starea oprită

     -- Instalare: Supapa poate fi montată în orice unghi fără limitare gravitațională

     --Frecventa de comutare maxima: ciclu de 1Hz; Timp de răspuns ≤45ms (testat sub o sursă de aer standard de 0,5MPa)

     --Temperatura de funcționare: versiunea T4: -10℃ ~ +50℃; Versiune T6 la temperatură joasă: -10℃ ~ +40℃ (nu este permisă înghețare internă)

3.  Electrovalvă antiexplozie cu 5 porturi seria 50-VFE (seria 50-VFE3000 / 5000)

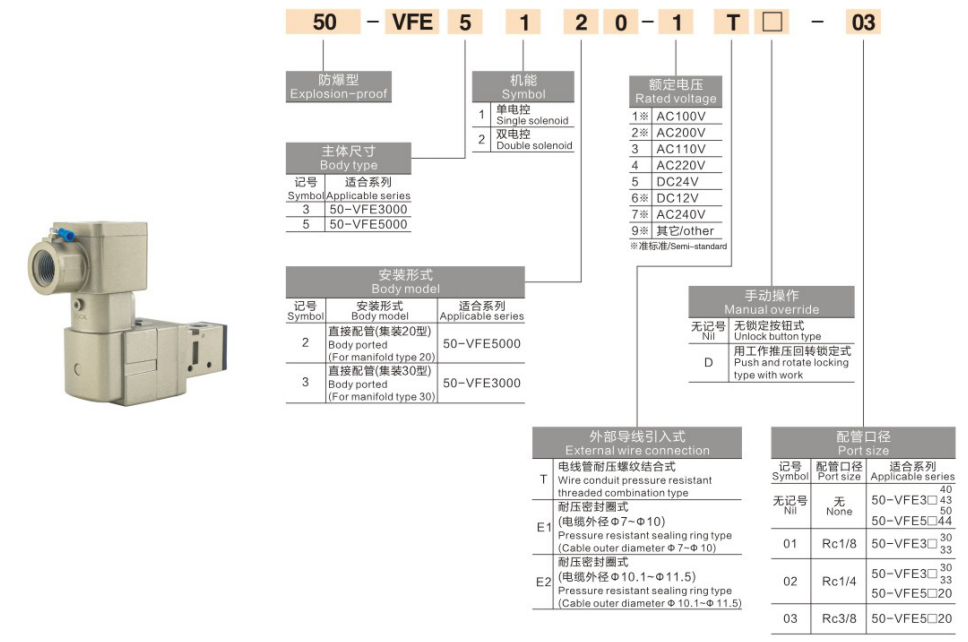

3.1 Definiția codului modelului (Exemplu: 50-VFE51201T)

     --50: Cod serie ignifugă

     --VFE: supapă pilot cu etanșare elastică cu 5/2 căi

     --5: specificație de debit mare 5000

     --1: Retur cu arc cu un singur solenoid

     --2: Montare directă filetată

     --0: Configurație standard

     --1: Filet G1/4

     --T: Presetupă metalică ignifugă pentru cablu

Subspecificațiile modelului

     --50-VFE3000:Debit redus compact, zonă efectivă de secțiune 18 mm², Cv=1,0, port G1/8

     --50-VFE5000:Debit standard principal, suprafață secțională efectivă 45 mm², Cv=2,5, port principal G1/4

3.2 Structura și logica circuitului de aer (5/2 căi)

    --Definiția portului:P intrare de alimentare, A ieșire, B ieșire, R1/R2 două orificii de evacuare independente; supapă principală + supapă pilot evacuare centralizată, nu este necesară o conductă de evacuare pilot separată pentru a simplifica configurația cablajului

     --Structura bobinei:Etanșare elastică bobină pilot; diferența de presiune minimă de 0,15 MPa necesară pentru a antrena bobina, nu se poate schimba sub presiune negativă de vid

Moduri funcționale

    --Cântale solenoid (sufix 1):Energizat → P→A, B→R2; resetarea arcului de oprire → P→B, A→R1, resetare unidirecțională a cilindrului

    --Solenoid dublu (sufix 2):Funcția de blocare a memoriei, menține poziția supapei după întreruperea alimentării, ideală pentru stațiile de prindere presiunii de lungă durată

3.3 Accesorii de instalare potrivite

     --Montare filetata:Conexiune filetată directă G1/8, G1/4, compatibilă cu fitingurile cu apăsare KQ2 și tubulaturi pneumatice PU/PA

     --Insulă de supape colectoare:Baza colector dedicata cu 5 porturi 50-VV5FE3 (pentru seria 3000) / 50-VV5FE5 (pentru seria 5000), suporta pana la 10 statii de alimentare cu aer centralizat; canalele de aer ale colectorului se potrivesc numai cu supape VFE, asamblarea mixtă cu supape VPE cu 3 porturi este interzisă

3.4 Aplicații tipice (numai pentru circuite cilindrice cu dublă acțiune)

     -- Cilindri de strângere cu dublă acțiune de transfer, dop, ștanțare pe linii de producție rezistente la explozie

     --Comandă comutare supapă pneumatică cu bilă / supapă fluture NAMUR pentru conducte chimice

     --Automatizare centralizată a insulei de supape pentru ateliere de acoperire și praf de baterii cu litiu

     --Toate sistemele pneumatice rezistente la explozie care necesită mișcare de extindere și retragere a cilindrului bidirecțional

3.5 Notă de limitare

     Circuitele de vid sunt strict interzise. Fără o diferență de presiune suficientă la presiune negativă, bobina nu se poate deplasa, ceea ce duce la pierderea ventuzei și la funcționarea defectuoasă a cilindrului. Compatibil numai cu sursa de aer pozitivă standard de 0,2 ~ 0,9 MPa.

4. Electrovalvă antiexplozie cu 3 porturi seria 50-VPE (seria 50-VPE500 / 700)

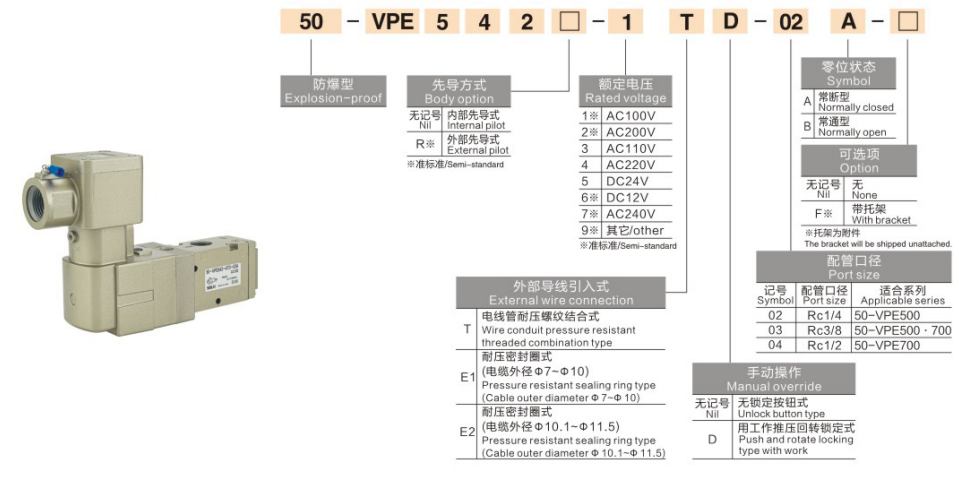

4.1 Definiția codului modelului (Exemplu: 50-VPE54201T)

     --50: Cod serie ignifugă

     --VPE: supapă pilot cu etanșare elastică cu 3/2 căi

     --542: specificația VP500, filetat normal închis NC

     --0: Configurație standard

     --1: Filet G1/4

     --T: Presetupă metalică ignifugă pentru cablu

Subspecificațiile modelului

     --50-VPE500: Debit standard, suprafață secțiune efectivă 41,4 mm², Cv=2,3, pentru manipularea convențională cu vid

     --50-VPE700: Debit mare, suprafață secțională efectivă 72 mm², Cv=4,0, pentru transportul în vid pentru foi mari și carton cu mai multe orificii

4.2 Structura și logica circuitului de aer (3/2 normal închis NC, NU convertibil)

     --Port Definiție: P admisie de alimentare, A ieșire, R o singură evacuare; orificiu de evacuare pilot independent PE. În zonele rezistente la explozie cu mult praf, conductele externe pot ghida gazele de eșapament către zone sigure

     -- Structura bobinei: tip pilot cu etanșare tare, pornire cu presiune diferențială zero, funcționare stabilă sub vid complet până la -101,2 kPa, supapă ignifugă dedicată pentru circuitele de vid

Logica de lucru NC (nu se poate comuta nicio functie)

     --Energizat: P conectat la A pentru alimentare cu aer, R inchis; generatorul de vid produce presiune negativă, cilindrul cu acțiune simplă se extinde

     --Oprire: P întrerupt, A conectat automat la R pentru reducerea presiunii; ventuză pauză instantanee de vid, arcul cilindrului cu acțiune simplă se retrage automat. Piesele de prelucrat sunt eliberate atunci când echipamentul rezistent la explozie se oprește pentru a îmbunătăți siguranța operațională

4.3 Accesorii de instalare potrivite

     --Montaj direct filetat: porturi filetate M5, G1/8, G1/4, instalate direct în amonte de generatoarele de vid

     --Insulă de colectare de vid dedicată: bază exclusivă cu 3 porturi 50-VV3PE cu canale de aer independente, nu poate fi amestecată asamblată cu supape VFE cu 5 porturi

4.4 Avantajele de bază (numai supapă ignifugă compatibilă pentru circuitele de vid rezistente la explozie)

     --Pornire cu presiune diferențială zero, compatibilă atât cu presiune negativă în vid, cât și cu condiții standard de lucru cu presiune pozitivă

     --Scăderea automată a presiunii la pierderea puterii; piesele de prelucrat sunt eliberate atunci când echipamentul rezistent la explozie se oprește pentru a evita rănirea prin prindere sau pericolele de cădere

     --Sigiliu cu clapetă cu scurgere ultra-scăzută, fără atenuare a aspirației în timpul adsorbției în vid de lungă durată

4.5 Aplicații tipice

     --Manipulare cu vid rezistentă la explozie: generator de vid ZU/ZB + ventuză tampon ZPT pentru baterie cu litiu, acoperire și preluare a materialului rezistent la explozie pentru alimente

     -- Cilindri de returnare cu arc cu acțiune simplă pentru scule simple de ridicare, strângere și evacuare

     --Transfer prin adsorbție la presiune negativă a peliculei, a cutiilor de carton și a foilor de sticlă în ateliere inflamabile și explozive

     -- Circuitele de întreținere a alimentării cu aer în ramuri și de reducere a presiunii pentru echipamente antiexplozive

5. Tabel de comparație: 50-VFE VS 50-VPE

6. Potrivirea completă a circuitelor pneumatice standard antiexplozive

     --Circuit1: Manipulare cu vid împotriva exploziilor (50-VPE54201T):  Combinație de aer antideflagrant fără ulei AFC2000 → 50-VPE54201T → tubulatura PU6 → generator de vid drept ZU + ventuză tampon ZPT

    --Circuitul 2: Transfer cu cilindru dublu rezistent la explozie (50-VFE51201T):  Unitate triplă de aer rezistentă la explozie AC2000 → 50-VFE51201T Insulă de supape cu 5 porturi → tubulatura PU8 → cilindru cu dublă acțiune antiexplozie SC/SDA

    --Circuitul 3: Dispozitiv de prindere cu acțiune simplă anti-explozie:  Regulator de presiune antiexplozie AR → 50-VPE500 → Microtub PU4 → MAL mini cilindru cu acțiune simplă

7. Specificații de operare de siguranță pentru selecție și explozie

    --Circuitele de vid trebuie să adopte numai 50-VPE:  Structura bobinei 50-VFE nu se poate deplasa fără diferența de presiune; utilizarea acestuia pentru circuitele de vid duce la defecțiuni complete și riscuri de siguranță la căderea piesei de prelucrat. Unitățile triple AC/BC cu generatoare de ceață de ulei sunt strict interzise pentru sistemele de vid, deoarece contaminarea cu ulei va bloca valva VPE și va provoca scurgeri.

    --Cilindrii cu dublă acțiune trebuie să adopte o supapă cu 5 porturi 50-VFE:  VPE cu 3 porturi oferă doar o singură ieșire de aer și nu poate realiza mișcarea bidirecțională a cilindrului de extindere și retragere; nu poate înlocui supapele cu 5 porturi.

     --Asamblarea mixtă a bazelor colectoarelor este interzisă:  Baza VFE cu 5 porturi și baza VPE cu 3 porturi au deschideri independente pentru canalele de aer. Instalarea încrucișată va cauza scurgeri de aer din circuitul complet și funcționarea defectuoasă a echipamentului.

    --Mareguli obligatorii de cablare anti-explozie:  Presetupele de cablu ignifuge din metal de tip T originale din fabrică trebuie utilizate cu cabluri etanșate; fără contacte metalice expuse în interiorul cutiilor de cablare. Înlocuirea neautorizată cu prize obișnuite din plastic este interzisă. Dacă orificiul de evacuare PE pilot are nevoie de drenaj extern, conductele trebuie să conducă gazele de eșapament în zonele de siguranță desemnate împotriva exploziilor pentru a evita acumularea de gaz inflamabil.

    --Cerință de filtrare frontală pentru alimentarea cu aer:  Filtrul de aer AF/AFC (precizie 5μm) trebuie instalat în amonte de supapele antiexplozive. Praful și vaporii de apă care intră în corpul supapei vor cauza blocarea bobinei, ceea ce poate declanșa pericole de ardere și explozie în condiții de lucru rezistente la explozie.

     --Reguli de întreținere și revizie:  Închideți robinetul manual HSV din amonte și presiunea reziduală a conductei de evacuare înainte de dezasamblare pentru întreținere. Este interzisă demontarea carcasei antiexplozie în stare sub tensiune sau sub presiune; suprafețele de împerechere ignifuge deteriorate vor anula toate certificările împotriva exploziilor.

8. Domenii de aplicație industrială

     Linii de acoperire și asamblare rezistente la explozie pentru baterii cu litiu, automatizare de pulverizare a vopselei, control automat al supapelor de conducte chimice, ateliere de imprimare cu cerneală pentru praf, linii de producție de ambalaje antideflagrante alimentare, actuatoare pneumatice care suportă petrol și gaz, echipamente antiexplozie curate farmaceutic, manipulatoare antiexplozive pentru sortarea prafului.

Rezumatul unei propoziții

     Electrovalve pilot antideflagrant din seria 50 SOLH, împărțite în tip bobină 50-VFE cu 5 porturi pentru cilindri cu dublă acțiune și 50-VPE cu 3 porturi tip poppet pentru cilindri cu vid și cu acțiune simplă, certificate Ex d II BT4 / CCC / TIIS cu rating IPX6, care servesc ca comutator de producție pneumatică sigură pentru toate zonele explozive1 linii.
