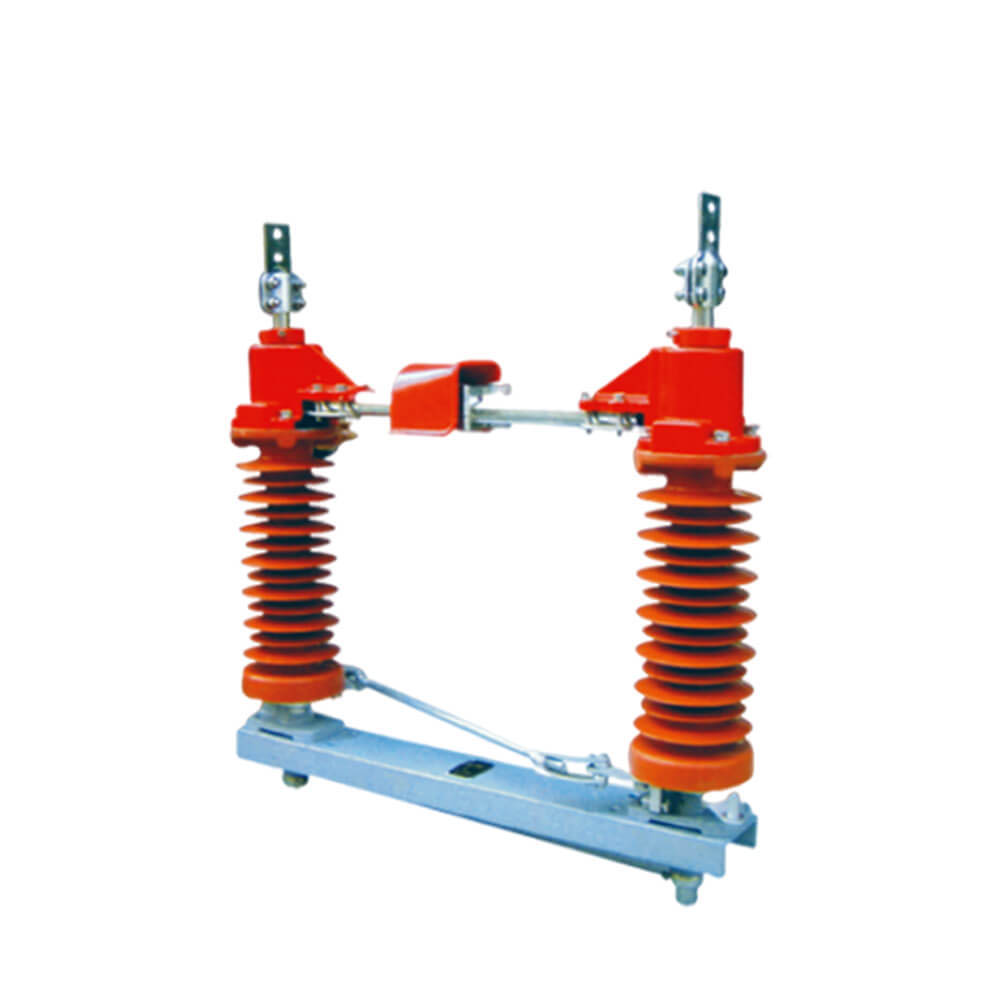

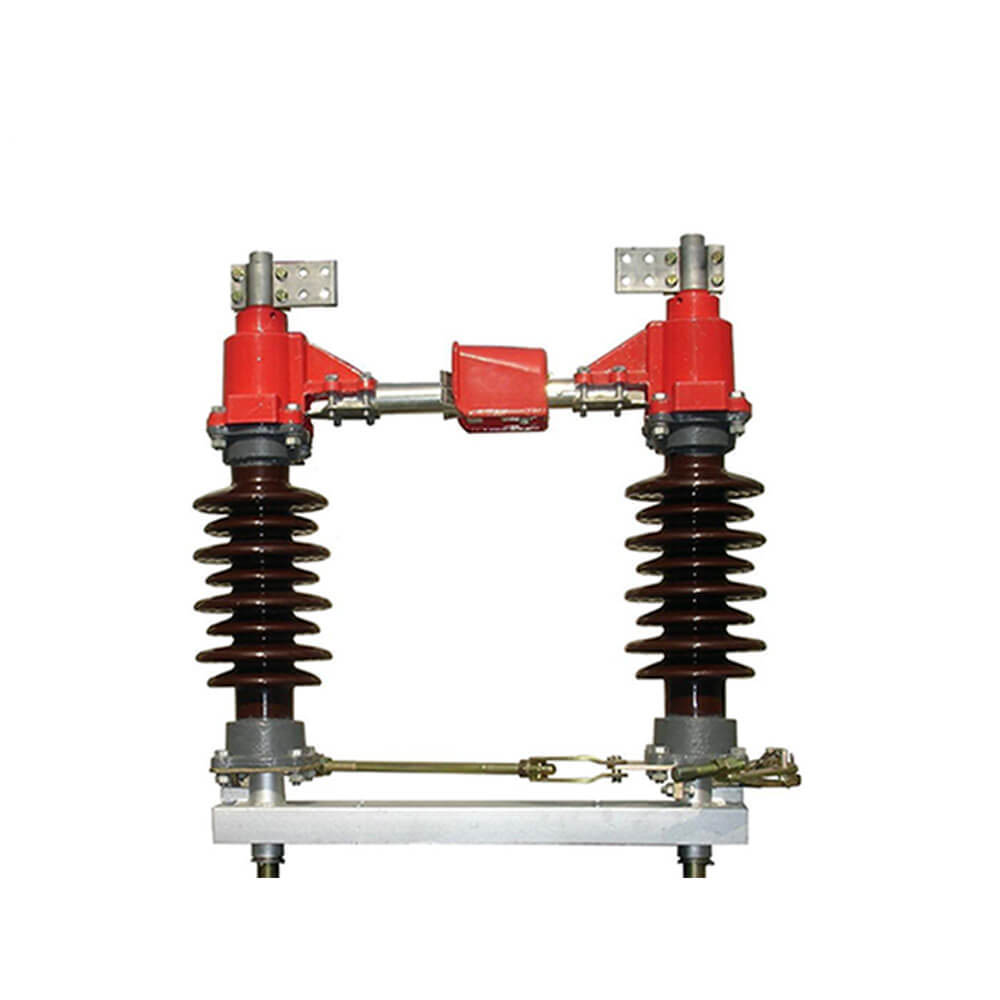

GW4-12 (40,5) Comutator de deconectare HV în aer liber

  Deconectarea de înaltă tensiune este un dispozitiv de comutare important în sistemul electric al centralei și stației, care trebuie utilizat împreună cu întrerupătorul de înaltă tensiune. Este utilizat pentru conectarea, tăierea sau schimbarea liniilor de echipamente de înaltă tensiune în condiții de tensiune și încărcare. Principalele sale funcții sunt: ​​asigurarea siguranței aparatelor electrice de înaltă tensiune și a dispozitivelor în lucrările de întreținere, izolarea tensiunii, nu pot fi utilizate și tăiate, curentul de încărcare de intrare și curentul de scurtcircuit, pot fi utilizate doar pentru unele operații de comutare care nu produc un arc puternic, adică nu are o funcție de extindere a arcului; Conform locației de instalare, acesta poate fi împărțit în tip interior și tip exterior, în funcție de numărul de piloni de izolație, tip de o singură coloană, tip de coloană dublă și trei tipuri de coloană, cu echipament opțional pentru fiecare nivel de tensiune.

  GW4-12 (40,5) Comutatorul de deconectare a tensiunii de înaltă tensiune în aer liber este utilizat pentru a deschide și închide circuitul cu tensiune, dar fără încărcare 50/60Hz, 12 (40,5) sistem de alimentare KV. Acesta este în conformitate cu standardele IEC129-1984 comutator de deconectare AC și comutator de legare la pământ și GB1985 și alte standarde relative.

Mecanism de lucru

  Deconectarea de înaltă tensiune poate asigura siguranța aparatelor și dispozitivelor electrice de înaltă tensiune în lucrările de întreținere și joacă rolul de izolare a tensiunii. Nu poate fi utilizat pentru a tăia, a intra cu curent de încărcare și pentru a rupe curentul de scurtcircuit. Poate fi utilizat doar pentru unele operații de comutare care nu produc un arc puternic, adică nu are o funcție de stingere a arcului. Conform diferitelor locații de instalare, acesta poate fi împărțit în tip interior și de tip exterior și poate fi împărțit în tip interior și tip exterior în funcție de numărul de tipuri de coloane de izolație, tip de coloană dublă și trei tipuri de coloană, cu echipament opțional pentru fiecare nivel de tensiune. De asemenea, poate izola în mod fiabil partea de pornire a dispozitivului de distribuție de înaltă tensiune din partea live, astfel încât să asigure siguranța lucrărilor de întreținere. Toate contactele deconectorului de înaltă tensiune sunt expuse în aer cu puncte de rupere evidente. Deconectarea nu are un dispozitiv de stingere a arcului, astfel încât nu poate fi utilizat pentru a tăia curentul de încărcare sau curentul de scurtcircuit. În caz contrar, sub acțiunea de înaltă tensiune, punctul de rupere va produce un arc puternic, care este dificil de stins în sine și chiar poate provoca flashover (scurtcircuit între faze sau faze), arde echipamentul și pune în pericol siguranța personală, este un accident grav de „a trage deconectorul cu încărcarea”.

  Deconectarea de înaltă tensiune poate fi, de asemenea, utilizată pentru a comuta unele circuite pentru a schimba modul de funcționare al sistemului. De exemplu, într -un circuit cu autobuz dublu, poate fi utilizat un deconectare de înaltă tensiune pentru a comuta circuitul de funcționare de la un autobuz la altul.

Caracteristică structură

 Acest comutator de deconectare este format din piedestal, bretele izolatoare, material electric și mecanism de funcționare. Există două bretele pe fiecare pol, iar lama electrică este instalată în partea de sus a fiecărei bretele, iar punctul de conectare al celor două lame este între cele două bretele. Odată cu conducerea mecanismului de funcționare, cele două lame se pot roti orizontal de nouăzeci de grade pentru a se închide. Putem conecta trei comutatoare de deconectare cu un singur pol la un comutator cu trei poli Linkge prin tija InterLink. Acest întrerupător de deconectare poate fi asortat cu tipul CS11 sau cu mecanismul manual de tip CS17, prin aceasta, CS17 să fie utilizat în întrerupătorul de deconectare cu montarea la pământ. (Mecanismul motor poate fi instalat în funcție de cerințele utilizatorului), structură rezonabilă, funcționare flexibilă; instalare convenabilă, capabilă să utilizeze un singur poli sau trei poli; Distanța largă de contact, izolare sigură și fiabilă. Tipul de legare la pământ este flexibil în funcție de cerințele utilizatorului, se poate alege un singur pământ de pământ cu o singură pământ sau fără pământ.

Parametrul tehnic

Model	Tensiune nominală (KV)	Curent evaluat (a)	Rezistenta la curent (KA)	4s scurt timp Rezistenta la curent (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Desen

Utilizați condițiile de mediu

1. Altitudine: ≤3000m;

2. Temperatura ambientală: -25 ℃ ~+40 ℃;

3. Viteza vântului: ≤35m/s;

4. Gradul de poluare: ≤III;

5. Intensitatea cutremurului: ≤8 grade;

6. Ocaziile aplicabile ar trebui să se elibereze de gaze inflamabile, explozive, caustice.

Instrucțiuni de comandă

● Acceptați OEM și ODM: Da

● Certificat: CE, rapoarte de testare

● Timp de producție: 7 ~ 12 zile lucrătoare

● Perioada de garanție: 12 luni

● Timp de livrare: 15 zile

● Când comandați acest comutator, vă rugăm să indicați specificația modelului, tensiunea nominală, curentul nominal și alte date tehnice.

● Dacă există cerințe speciale, puteți negocia pentru a le rezolva.
