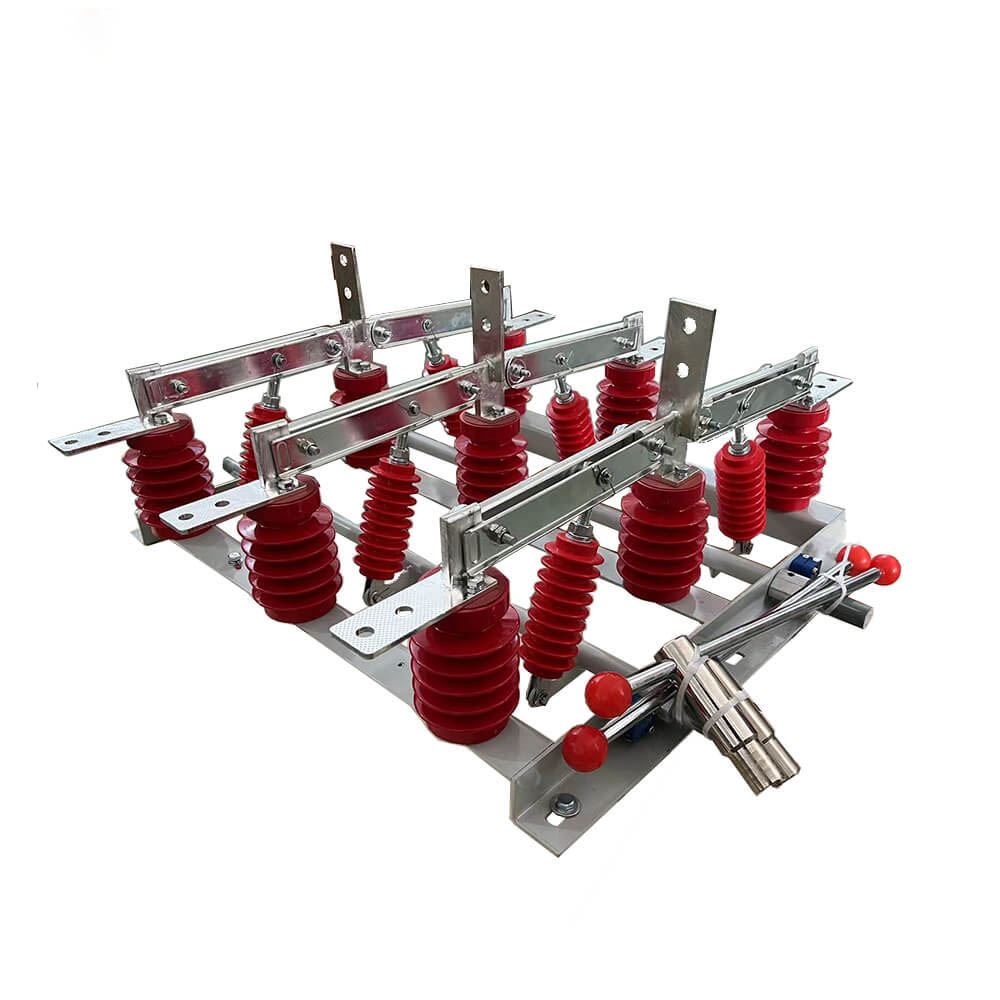

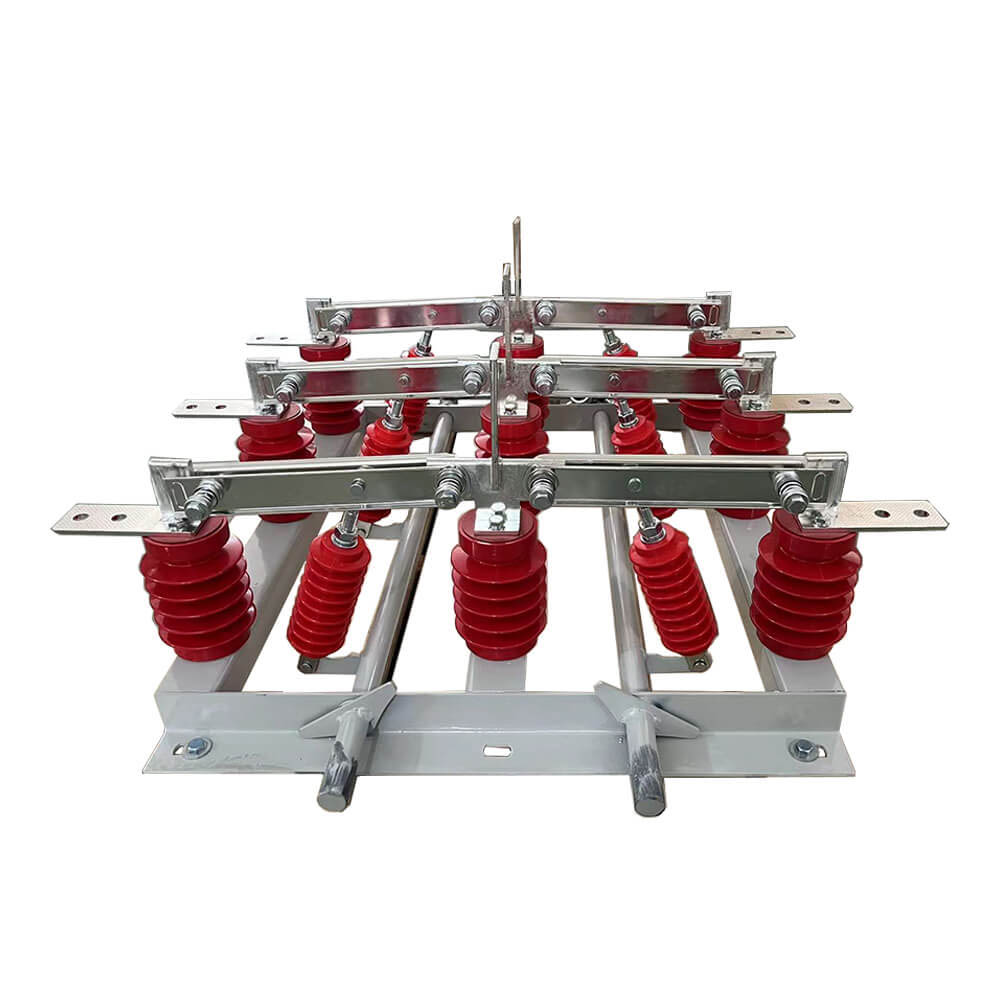

Furnizează întrerupător cu cuțit cu izolare dublă de putere în aer liber de înaltă tensiune prin întrerupătoare de deconectare de perete

LIYOND furnizează întrerupător cu cuțit de izolare dublă de putere în aer liber de înaltă tensiune prin întrerupătoare de deconectare de perete

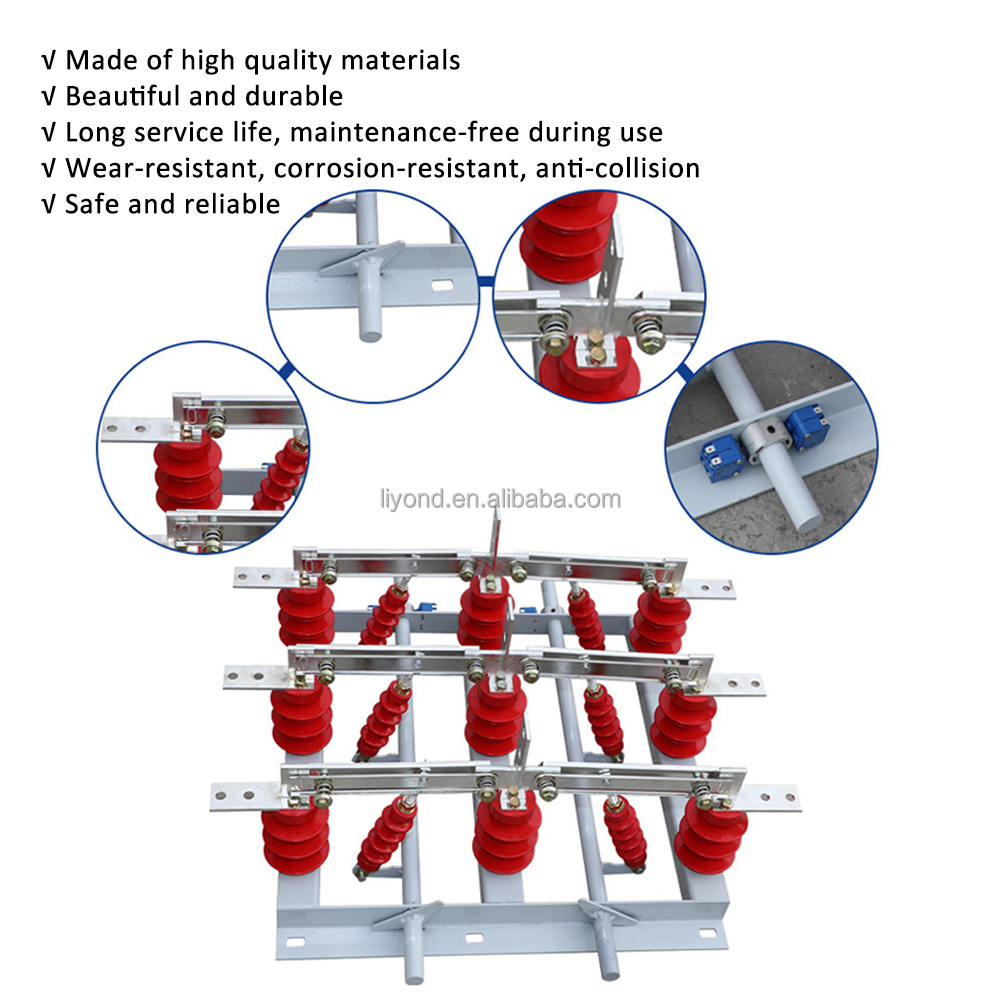

Structura și principiul de funcționare

     Partea conductoare a întrerupătorului de tip GN19-12/400, 630, 1000, 1250 este fixată pe bază de doi izolatori stâlpi pentru fiecare fază. (Tipul GN19-12C/400, 630, 1000, 1250 are un izolator de stâlp și un izolator de carcasă din porțelan.) Cele trei faze sunt instalate în paralel, iar partea conducătoare este formată din contacte statice ale cuțitelor de contact și suporturi de contact (sau tije conductoare). Fiecare fază a cuțitului de contact este conectată la mijlocul izolatorului de legătură, izolatorul de legătură și se instalează pe baza axului conectat. Axul este conectat la biela (furnizată de utilizator) și la mecanismul de mișcare de tip CS6-1 prin mâner. Cuțitul de contact de conectare este compus din două plăci de cupru fante, care nu numai că mărește aria de disipare a căldurii a cuțitului de contact pentru a scădea temperatura inferioară, dar și îmbunătățește rezistența mecanică a cuțitului de contact, astfel încât stabilitatea dinamică a comutatorului este îmbunătățită. Un capăt al cuțitului de contact este montat pe blocul de contact (sau pe tija conductoare) printr-un șurub (mașina lui Shaw). GN19-12/1000, 1250 în contact cu instalarea plăcii de blocare magnetică, plus scopul plăcii de blocare magnetică este că atunci când un curent mare de scurtcircuit pentru a spori cuțitul de contact două caneluri între| atracţie. Întrerupătoarele GN19-12/400, 630 au o limită mică prin curent, deci nu este nevoie să adăugați o placă de blocare magnetică.

Atributele cheie

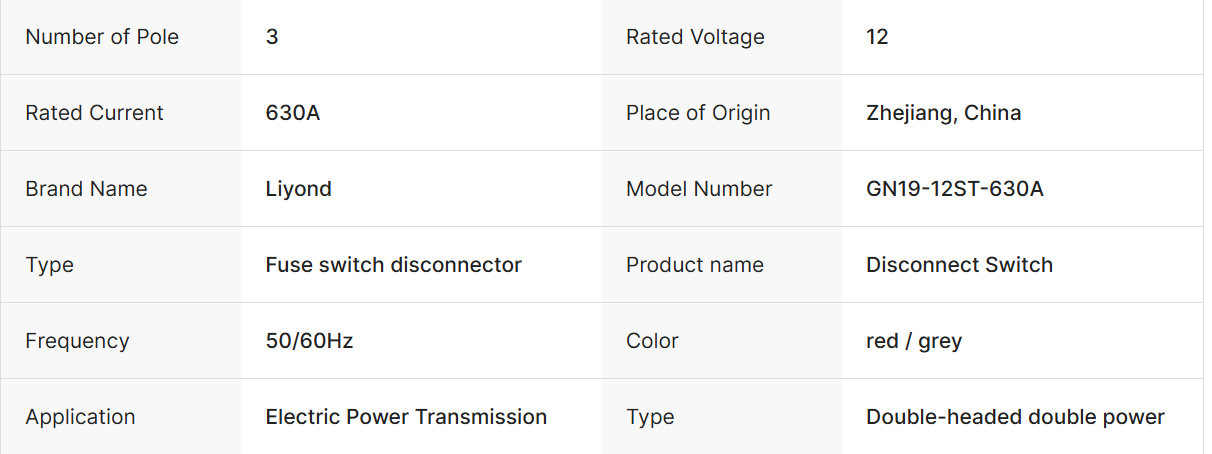

Informații de bază

Parametru tehnic

Model	Tensiune nominală  (kV)	Curent nominal (O)	Curent nominal de rezistență de scurtă durată (cele / 4s)	Curent nominal de vârf de rezistență (cel)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

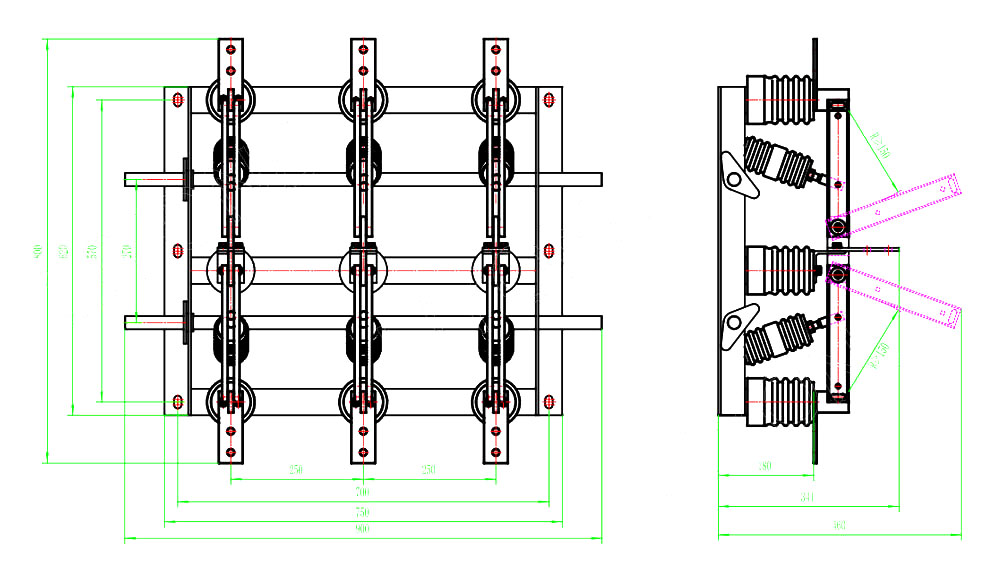

Desen

Utilizați condițiile de mediu

1. Limita superioară a temperaturii ambientale +40℃, limita inferioară -l0℃, Notă: Permiteți depozitarea și transportul la -25℃

2.Altitudinea nu mai mult de 1000 m

3. Umiditate relativă: media zilnică nu este mai mare de 95%, media lunară nu este mai mare de 90%

4. Presiunea vaporilor de apă: media zilnică nu este mai mare de 2,2 × 10-3Mpa, media lunară nu este mai mare de 1,8 × 10-3Mpa

5. Aerul din jur trebuie să fie lipsit de gaze corozive sau combustibile, vapori de apă și alte poluări evidente.

6. Fără vibrații regulate și violente.

Notă: Vă rugăm să consultați producătorul pentru a rezolva problema dacă aceasta nu este în conformitate cu condițiile de mai sus

Instructiuni de comanda

●Acceptați OEM și ODM: DA

●Certificat: CE, rapoarte de testare

●Timp de productie: 7~ 12 zile lucratoare

●Perioada de garantie: 12 luni

●Timp de livrare: 15 zile

● Când comandați acest comutator, vă rugăm să indicați specificațiile modelului, tensiunea nominală, curentul nominal și alte date tehnice.

●Dacă există cerințe speciale, ne puteți negocia pentru a le rezolva.
