Gripper pneumatic paralel cu ghidaj liniar seria HFZ

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH HFZ este o prindere paralelă de înaltă rigiditate echipată cu ghidaj liniar cu rolă/bilă integrată, acționată de un mecanism sincron cu piston dublu și cremalieră. Complet interschimbabil cu seria SMC MHZ2.

     Trei variante de operare disponibile:

     -- HFZ: tip standard cu dublă acțiune

     -- HFSZ: cu acțiune simplă normal închis (clemă cu arc, oprire)

     -- HFTZ: cu acțiune simplă, normal deschis (eliberare cu arc, oprire deschisă) Potrivit pentru strângerea generală de precizie a sarcinilor ușoare și medii, asamblare automată și aplicații cu efect de roboți.

Structura de bază și principiul de funcționare

  1. Transmisie: Dual piston + cremalieră și pinion sincron. Două fălci mențin o mișcare paralelă perfectă fără decalaj sau deformare.

  2. Sistem de ghidare: Ghid liniar integrat cu rolă / bilă cu știfturi de localizare în partea de jos pentru a preveni deplasarea. Rigiditate excelentă, precizie ridicată de repetare și rezistență puternică la sarcina compensată.

  3. Moduri de operare

     -- HFZ cu dublă acțiune: alimentare cu aer pentru producție continuă universală, deschisă/închisă

     -- HFSZ NC cu acțiune simplă: alimentarea cu aer deschide fălcile; cleme cu arc la întreruperea aerului (închiderea piesei de prelucrat)

     -- HFTZ cu acțiune simplă NU: Alimentarea cu aer închide fălcile; arcul se deschide la întreruperea aerului (eliberare automată prin oprire)

  4. Construcție: Corp din aliaj de aluminiu, fălci din oțel inoxidabil, inel magnetic încorporat. Caneluri pentru comutator magnetic dublu; suprafețe de montare multiple: fund / lateral / orificiu traversant.

  5. Precizia poziției: ±0,01 mm (alezaj 6~25); ± 0,02 mm (alezaj 32~40), stabil sub cicluri de înaltă frecvență.

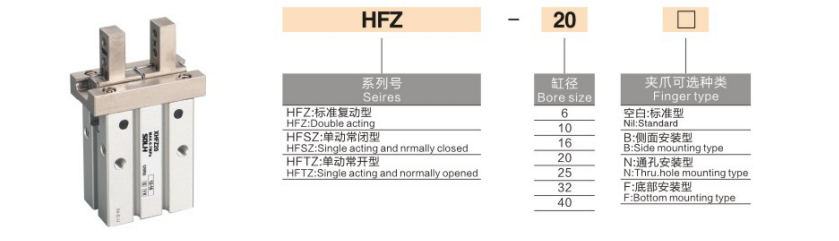

Completează regula de codificare a modelului

 1. Exemplu de model: HFZ20N-M9BW

 2. Referință standard de comandă

     HFZ25N-M9BW Alezaj 25, dublă acțiune, montare prin orificiu, întrerupător magnetic M9B cu cablu de 1 m.

Specificații tehnice de bază universale

Tabel de referință pentru cursa și forța de strângere (0,5 MPa, fălci standard)

⚠️ Notă importantă: Forța efectivă de strângere scade pe măsură ce lungimea extensiei maxilarului L crește. Verificarea sarcinii cu factor de siguranță ≥1,5 este obligatorie.

Scenarii de aplicație preferate

  ✅ Alegeți seria HFZ dacă:

     -- Necesită înlocuire directă pentru SMC MHZ2; necesită funcția de menținere/eliberare la oprire cu o singură acțiune

     -- Prindere paralelă de precizie la sarcină ușoară și medie: electronică 3C, hardware de precizie, turnare prin injecție, echipamente de ambalare

     -- Rigiditate ridicată și rezistență la sarcină compensată necesare pentru stațiile de asamblare de precizie și efectoare de cap a robotului

     -- Montare flexibilă în mai multe direcții: instalare prin orificiu / lateral / inferioară pentru mecanism integrat compact

Ghid de selecție a cheilor

   1.Selectați dimensiunea alezajului în funcție de greutatea piesei de prelucrat și modul de prindere (prindere exterioară / interioară), asigurați forța de strângere ≥1,5 ori sarcina reală

   2.Selectarea modului de operare

     -- Oprire prindere continuă → HFSZ normal închis

     -- Eliberare automată de oprire → HFTZ normal deschis

     -- Producție continuă în masă fără cerere de arc de siguranță → HFZ cu dublă acțiune

  3. Selecția montajului: orificiu filetat standard (blank) / orificiu traversant (N) / montare laterală (B) pentru a se potrivi platformei sau suportului

  4. Detectarea poziției: echipați -M9□ întrerupătoare magnetice, sloturile cu două părți suportă 2 comutatoare pentru feedbackul semnalului deschis și închis

  5. Controlul sarcinii compensate: Limitați lungimea extensiei fălcilor L, evitați depășirea momentului de încovoiere admisibil al ghidajului liniar

Rezumatul unei propoziții

     Gripperul pneumatic paralel cu ghidaj liniar SOLH HFZ adoptă ghidaj role/bile și antrenare sincronă cu pinion-cremată, disponibil în variantele HFZ cu dublă acțiune, cu acțiune simplă NC HFSZ și NO HFTZ cu opțiuni de montare multiplă și precizie de ± 0,01 mm, interschimbabil direct cu MHZ2, soluție ideală de strângere de precizie de înaltă rigiditate, soluție generală de strângere de înaltă rigiditate, hardware și automatizare EOATC.
