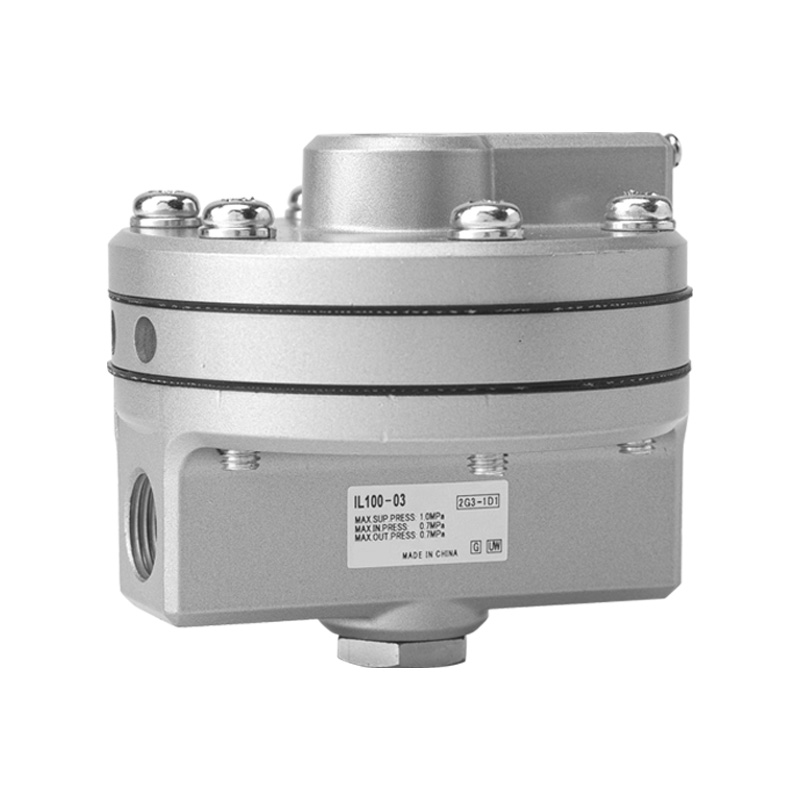

Seria IL100 Releu de amplificare de precizie 1:1 (amplificator pneumatic)

Marca: SOLH by Richge Technology

Poziționarea produsului

     Seria IL100 este un releu amplificator de precizie 1:1 complet interschimbabil cu modelele originale SMC, cunoscut și sub numele de amplificator de semnal pneumatic sau amplificator de volum. Funcția sa de bază este de a converti semnalele de control cu ​​debit scăzut în ieșire de aer cu debit mare de presiune egală. Rezolvă eficient problemele de răspuns lent cauzate de circuitele lungi de conducte și actuatoarele pneumatice de volum mare, oferind o precizie remarcabilă, capacitate de debit foarte mare și viteză de răspuns ultra-rapidă.

 Funcția de bază și principiul de lucru

  1. Definiție fundamentală

       Semnal pneumatic și amplificator de volum cu urmărire precisă a presiunii 1:1 (presiunea de ieșire este strict egală cu presiunea semnalului de intrare).

  2. Logica de operare

     --SIG (Port de semnal): Primește ieșire de presiune de control a debitului scăzut de la poziționare sau regulatoare de presiune

     --SUP (Port de alimentare): Conectați la sursa principală de aer comprimat, presiune maximă de alimentare 1,0 MPa

     --OUT (Port de ieșire): Furnizează aer cu debit mare la presiune identică pentru a acționa actuatoare mari

     --EXH (Port de evacuare): Evacuează rapid aerul rezidual atunci când presiunea semnalului de control scade

 3. Valoarea de bază

     Menține presiunea exactă a semnalului în timp ce amplifică debitul de ieșire, accelerând drastic mișcarea actuatorului.

Caracteristici cheie de bază

   1. Flux ultra-înalt și răspuns instantaneu

     -- Capacitate maximă de debit: 6.000 L/min (ANR) sub presiunea de alimentare de 0,7 MPa

     -- Coeficientul de curgere Cv = 1,1

     --Perfect pentru conducte pe distanțe lungi, cilindri cu diametru mare și actuatoare cu diafragmă mare

   2. Urmărirea presiunii de înaltă precizie 1:1

     --Eroare de liniaritate în ±1% scară completă

     --Histerezis ≤ 1% scară completă

     --Replicarea precisă a presiunii cu zero cădere de presiune și fără derive pe termen lung

   3. Opțiuni pentru mai multe porturi

     --Dimensiuni port: 02 (Rc1/4), 03 (Rc3/8)

     --Filet standard: Rc; opțional NPT (sufix N), filet paralel G (sufix F)

     --Patru porturi dedicate: semnal SIG, alimentare SUP, ieșire, evacuare EXH

   4. Temperatură largă și versiuni speciale personalizate

     --Model standard: -5 ~ +60℃

     --Versiune L cu temperatură joasă: -30 ~ +60℃

     --Versiune T la temperatură ridicată: -5 ~ +100℃

     --Versiunea S fără cupru: compatibilă cu producția de semiconductori și gaz inert de înaltă puritate

   5. Structură compactă durabilă

     -- Corp principal: aliaj de aluminiu cu vopsea argintie anti-coroziune

     --Greutate neta: 0,56 kg

     --Două metode de montare: Instalare directă filetată; suport de montare metalic opțional (sufix B)

Tabel complet cu specificații tehnice

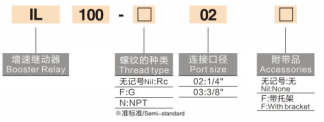

Explicația codului modelului (IL100-□-□-□-□)

   Exemplu: IL100-02-N-L-B

     --IL100: Cod seria de bază

     --02 / 03: Dimensiunea portului (1/4" / 3/8")

     --Sufixul firului: N=Filet NPT; fara sufix=Rc; Filet F=G

     --Sufix de versiune specială: L=temp. joasă; T = temperatură ridicată; S=fără cupru

     --B: Echipat cu suport de montare (fără sufix = fără suport)

   Modele standard comune

     --IL100-02: port Rc1/4, temperatură standard, fără suport

     --IL100-03-B: Port Rc3/8, temperatura standard, cu suport de montare

     --IL100-N03-L: filet NPT 3/8, variantă rezistentă la temperaturi scăzute

Scenarii tipice de aplicare

     --Supape de control al procesului: supape de reglare pneumatice și actuatoare cu diafragmă, asociate cu poziționare pentru a crește viteza de acționare

     --Conducte de aer pentru instrumente la distanță lungă: Eliminați răspunsul lent cauzat de tubulatura lungă dintre transmițătoare și actuatoare

     -- Cilindri pneumatici cu volum mare: actuatori mecanici de ridicare, strângere și cursă mare de mare capacitate

     --Bucle de poziționare de înaltă precizie: sisteme pneumatice care necesită urmărire precisă a presiunii și răspuns rapid

     --Echipamente semiconductoare și cu gaz de înaltă puritate: varianta S fără cupru pentru medii de proces curate

Rezumatul unei propoziții

     Releul de amplificare interschimbabil SOLH IL100 oferă urmărire precisă a presiunii 1:1, debit mare de maxim 6000 L/min și liniaritate ridicată de ±1% cu răspuns ultra-rapid, special conceput pentru a elimina întârzierea lentă a acționării în conducte lungi și sisteme pneumatice de volum mare.
