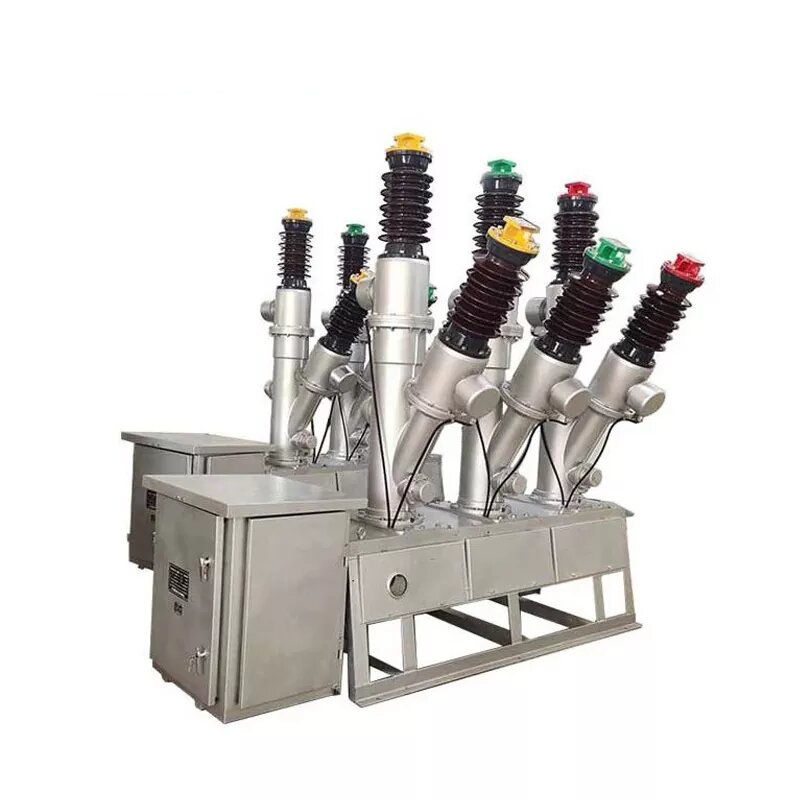

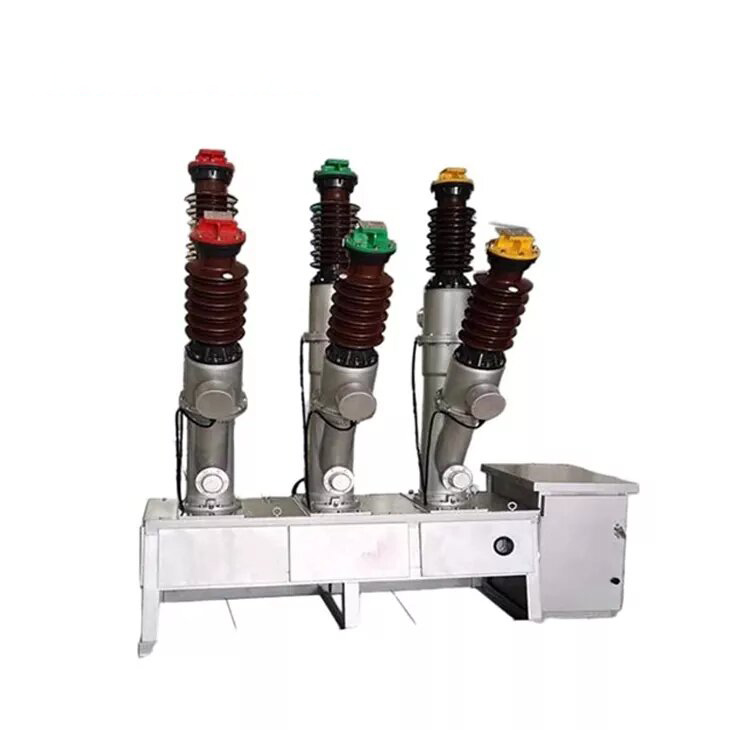

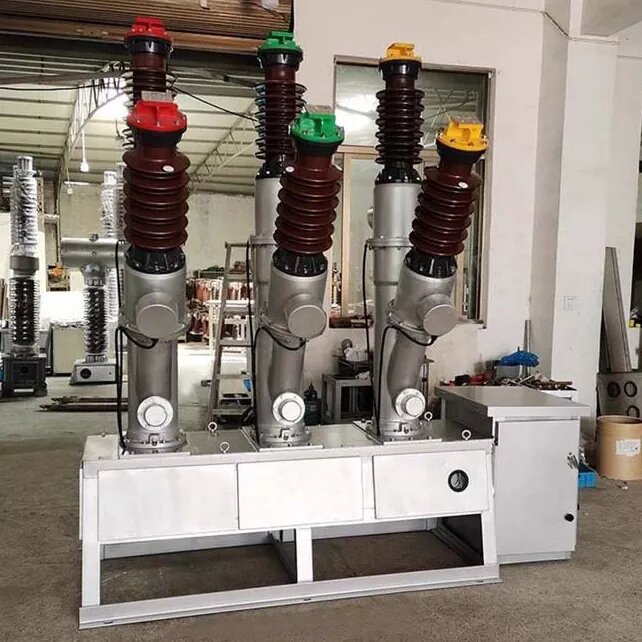

LW8-40.5 35kV în aer liber de înaltă tensiune SF6 Breaker

LW8-40.5 35kV în aer liber de înaltă tensiune SF6 Breaker

       LW8 (A) -40.5 Acționar de întrerupător AC SF6 este un dispozitiv electric de înaltă tensiune trifazat, 50Hz, proiectat pentru utilizare în sistemele de alimentare cu o tensiune nominală de 40,5 kV. Utilizează gazul SF6 ca mediu care se ridică și izolant arc, cu un mecanism de exprimare a arcului de gaz comprimat, oferind o capacitate de întrerupere superioară. Acest întrerupător este potrivit pentru aplicațiile din stațiile de alimentare, centralele electrice și rețelele de distribuție, unde poate comuta în mod fiabil atât curenții nominali, cât și cele de scurtcircuit. De asemenea, este ideal pentru utilizare ca întrerupător de legături sau pentru deconectarea băncilor condensatoare. Dispozitivul include un transformator de curent încorporat în scopuri de măsurare și protecție, ceea ce îl face o alegere excelentă pentru modernizarea sistemelor de întrerupere mai vechi.

Structura produsului

Breaker-ul are un design de coloană de porțelan cu trei faze distincte, fiecare echipat cu o cameră separată de extindere a arcului, umplută cu aer comprimat. Gazul trifazat este conectat prin tubul de cupru. Componentele cheie ale întrerupătorului includ carcasa din porțelan, transformatorul de curent, camera de stingere a arcului, absorbția, mecanismul de funcționare, cutia de transmisie, cadrul de bază, tijele de conectare și arcurile. Mâneca de porțelan servește ca suport și izolație pentru conectarea circuitului principal al întreruptorului la sistemul de alimentare. De asemenea, face parte din vasul sub presiune, oferind o putere robustă și asigurând etanșitatea.

Aplicații:

 Transmisia și distribuția puterii: adecvate pentru utilizare în stații, stații de transformare și rețele de distribuție a puterii.

 Operațiuni de comutare: gestionează eficient curenții nomini, curenții de scurtcircuit și deconectările de urgență.

 Protecția băncii Capacitor: Poate deconecta băncile condensatoarelor în siguranță, asigurând operațiuni netede ale sistemului.

 Înlocuireadelă: o opțiune excelentă pentru înlocuirea întrerupătoarelor mai vechi, depășite în sistem.

Condiții de mediu:

 Altitudinea: până la 3000 de metri deasupra nivelului mării.

 Temperatura ambientului: de la -30 ° C la +45 ° C.

 Nivel de soluționare: adecvat pentru medii clasificate ca nivel II, III sau IV.

 Dumiditatea: umiditatea medie zilnică nu depășește 95%, cu o medie lunară de cel mult 90% (la 25 ° C).

 Presiunea de referință: nu depășește 700pa, echivalent cu viteza vântului până la 34 m/s.

 Condiții de utilizare: ideale pentru zone fără materiale inflamabile, riscuri de explozie, coroziune chimică și vibrații severe.

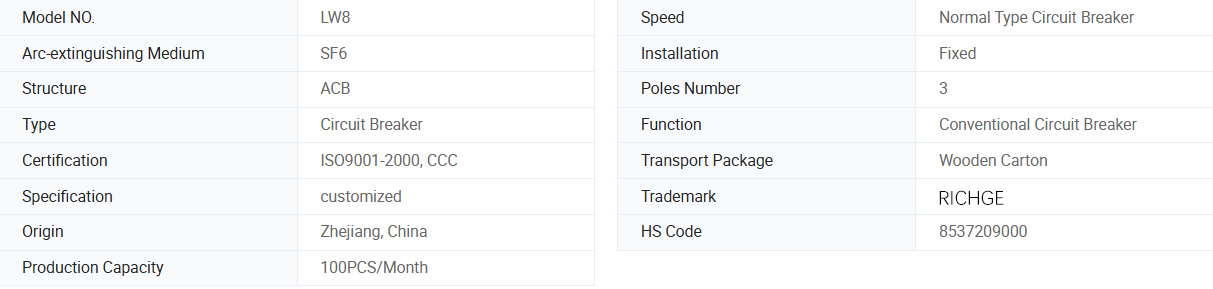

Informații de bază.

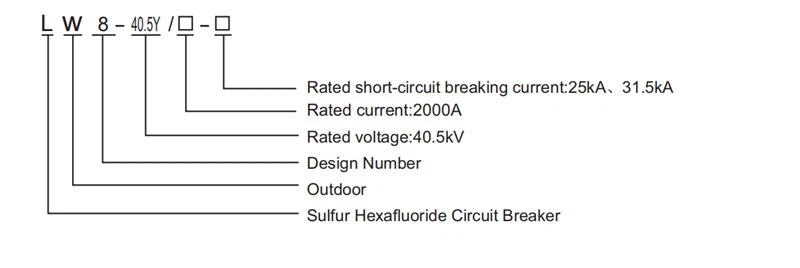

Descrierea modelului

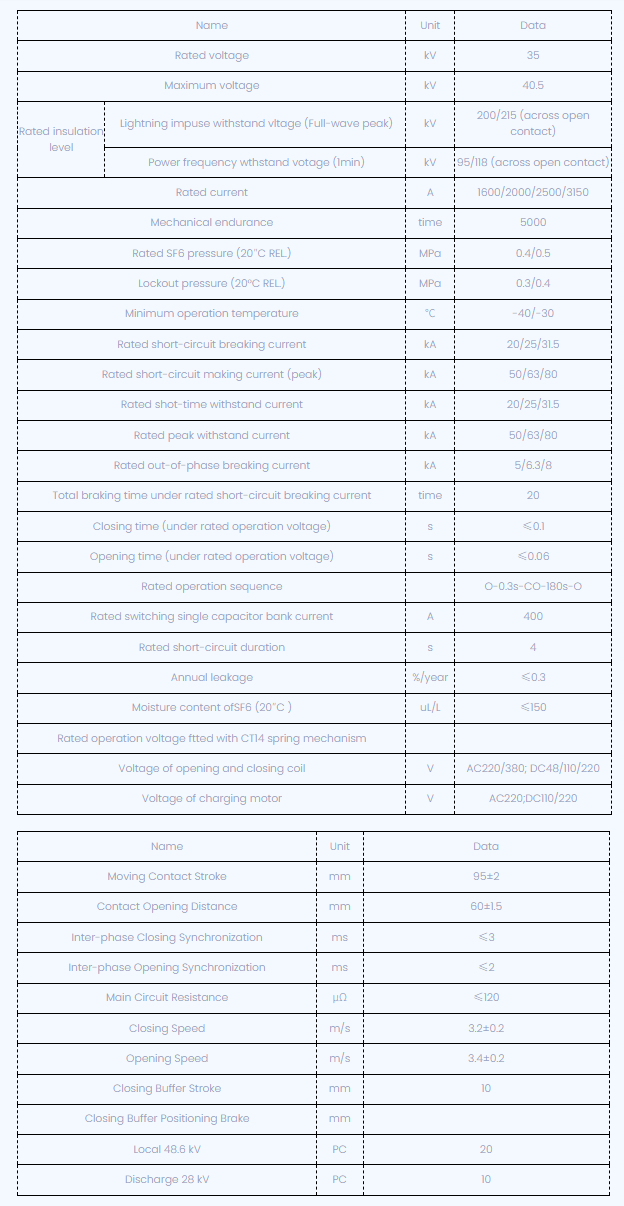

Parametri tehnici

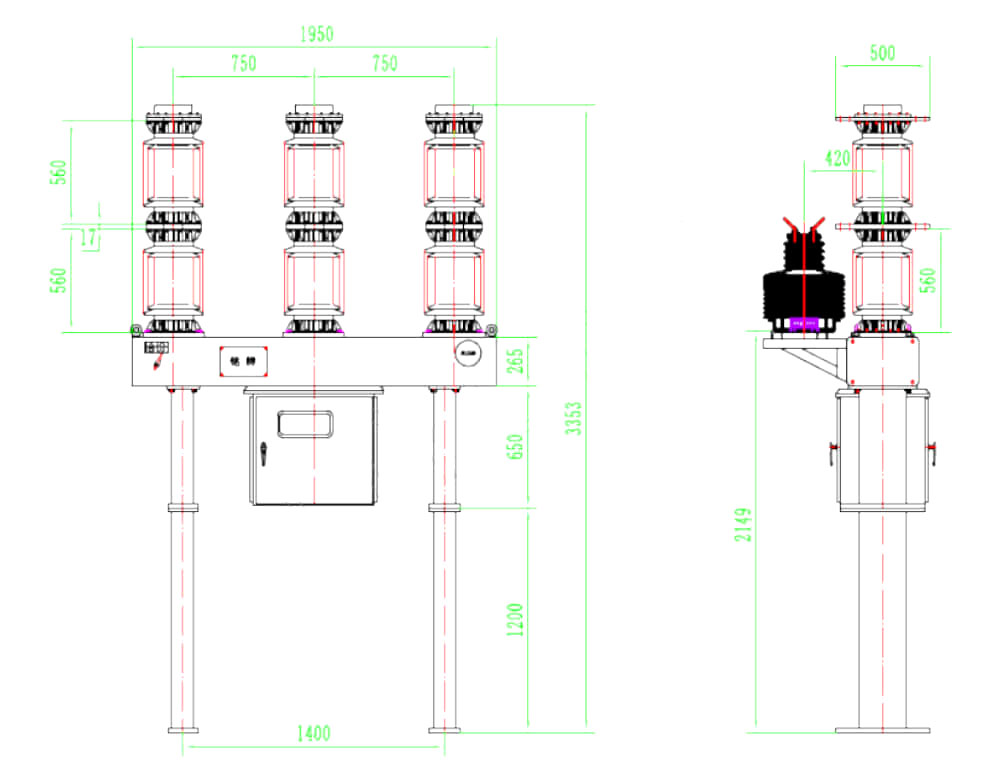

Desen tehnic

Instrucțiuni de comandă a întrerupătorului LW8-40.5 SF6

1: Model de întrerupător, specificații;

2: Parametri electrici nominali (tensiune, curent, curent de rupere etc.)

3: condiții de mediu (temperatură ambientală, altitudine, nivel de poluare a mediului);

4: tensiunea de funcționare a actuatorului și tensiunea motorului;

5: Numărul, raportul curent și combinația nivelului de transformatoare de curent intern sau extern. Sarcină secundară;

6: Numele și cantitatea de piese de schimb, instrumente speciale și echipamente (trebuie să fie comandate separat).

FAQ

1. Sunteți o companie comercială sau un producător?

  Suntem o fabrică profesională cu 10 ani de experiență în domeniul comutatorului de înaltă și joasă tensiune, stație, transformatoare, cutii de distribuție a cablurilor și diverse echipamente electrice, cum ar fi întrerupătoarele de vid, întrerupătoarele de rupere, etc.

  Fabrica noastră este un excelent furnizor de State Grid Corporation din China.

2. Acceptați servicii personalizate?

   Oferim servicii OEM/ODM și vă putem imprima logo -ul pe produs. Echipa noastră profesională tehnică și de ofertă poate oferi un proiect satisfăcător în funcție de desenul și parametrii dvs.

3. Care este MOQ -ul tău?

     MOQ -ul nostru este de 1 bucată.

4. Cât timp este timpul de livrare?

   Depinde de cerințele și cantitatea produsului. În general, sunt disponibile 5 ~ 10 zile lucrătoare.

5. Cum rezolvați problemele de calitate?

   Vă rugăm să furnizați fotografii detaliate ale problemelor de calitate.  Departamentul nostru de testare tehnică și de calitate va analiza. Vom face o soluție satisfăcătoare în termen de 2 zile.

6. Care sunt condițiile dvs. de plată?

     30% T/T în avans, cu 70% înainte de expediere.  West Union, L/C sunt, de asemenea, acceptabile.
