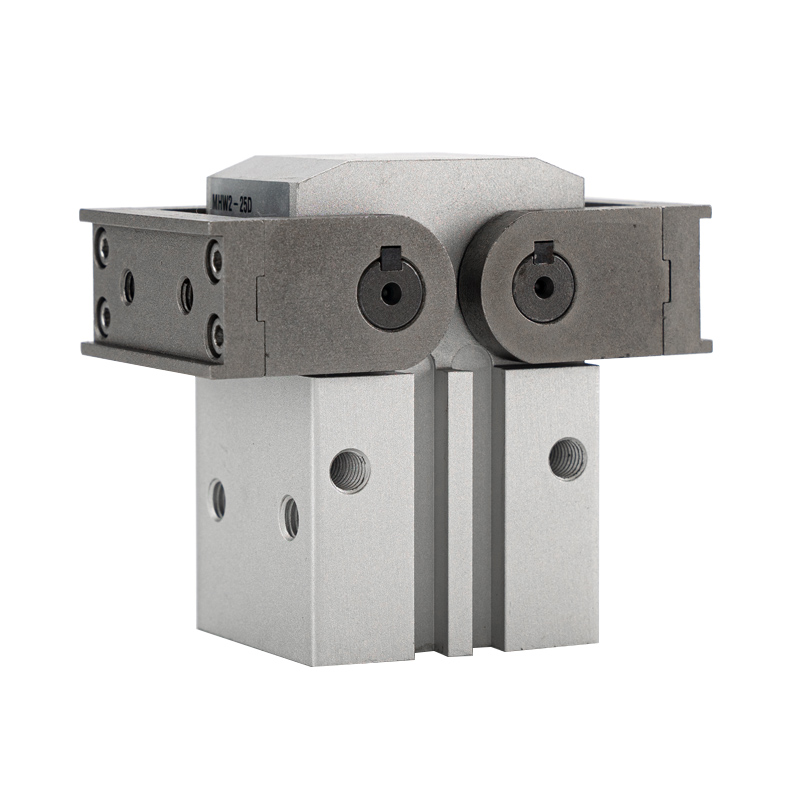

Seria MHW2 180° Cremală și Pinion Swing Pneumatic Gripper

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH MHW2 este o prindere cu 2 fălci acționată cu cremalieră și pinion, cu unghi de deschidere total de 180°. Puncte forte: mișcare precisă sincronă a angrenajului, unghi de balansare ultra-larg de 180°, contur care economisește spațiu, fante de montare pentru senzori pe patru laturi și construcție durabilă rezistentă la praf. Adoptat pe scară largă pentru răsturnarea piesei de prelucrat, încărcarea/descărcarea, prinderea pieselor de dimensiuni mari și stațiile în spațiu restrâns și devine o selecție principală pentru aplicațiile de prindere cu unghi mare.

Structura de bază și caracteristici de proiectare

     -- Principiul de funcționare: cilindrul împinge cremaliera pentru a antrena pinionul pentru rotație sincronă; două fălci se balansează simetric. Îmbinarea angrenajului asigură o sincronizare excelentă, forță de strângere uniformă fără abatere de la offset.

     - Caracteristică de balansare: Fiecare falcă se rotește până la 90°, deschiderea totală bilaterală 180°. Fălcile deschise complet stau perpendicular pe corpul cilindrului, ocupând spațiu minim de proiecție, ideale pentru manipularea materialelor care necesită evitare mecanică.

     -- Structura corpului: carcasă pătrată din aluminiu anodizat dur cu inel magnetic încorporat. Canelurile pentru senzori pe patru laturi (sus/jos/stânga/dreapta) suportă montarea directă a comutatoarelor magnetice M9B / A93, aranjare nelimitată a senzorilor.

     -- Material și protecție: cilindru de oxidare dur, fălci din oțel aliat de înaltă rezistență și structură de etanșare rezistentă la praf. Distanța îngustă previne pătrunderea de corpuri străine, performanța stabilă în condiții de atelier cu praf și durata de viață prelungită.

     -- Mod de funcționare: dublă acțiune (D). Impingerea bidirecțională a cilindrului antrenează rotația înainte/înapoi pentru a realiza deschiderea și închiderea fălcilor.

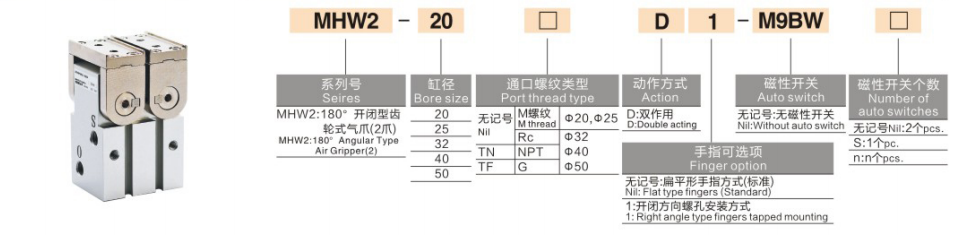

Completează regula de codificare a modelului

 1. Exemplu de model: MHW2-32D-M9BW

  2. Exemple de referință de comandă standard

     -- MHW2-25D: Alezaj 25, model de bază cu dublă acțiune fără întrerupător magnetic

     -- MHW2-40D-M9B: Alezaj 40, cu acțiune dublă echipat cu comutator magnetic M9B

Specificații tehnice ale miezului universal (presiune de alimentare 0,5 MPa)

Avantajele competitive de bază

  1. Unghi de balansare ultra-larg de 180° și utilizare excelentă a spațiului

     -- Fălcile stau verticale față de corp la deschidere completă, ocupând doar spațiul proiectat al cilindrului, potrivite pentru stații înguste și proces care necesită evitarea piesei de prelucrat și mișcarea de răsturnare.

  2. Transmisie sincronă cu angrenaje de înaltă precizie

     -- Acționare prin prindere cu cremalieră și pinion, eroare sincronă ≤0,1°, prindere simetrică echilibrată, previne eficient alunecarea piesei de prelucrat cauzată de forța unilaterală.

  3. Dispunerea senzorului flexibil la 360°

     -- Comutatoarele magnetice pot fi montate pe patru suprafețe ale corpului pentru a realiza monitorizarea poziției în toate direcțiile, instalarea și punerea în funcțiune convenabilă pentru orice orientare de montare.

  4. Structură rezistentă la praf pentru mediu dur

     -- Etanșare optimizată și goluri interne mici blochează pătrunderea prafului; Durată de viață mecanică ≥5 milioane de cicluri, stabilă pentru liniile de producție automatizate cu ciclu înalt pe termen lung.

 Forme de montare și aplicații industriale tipice

  1. Opțiuni de montare

     -- Montare orizontală axială: prindere orizontală pentru încărcarea și descărcarea liniei de asamblare

     -- Montare verticală longitudinală: Ridicare verticală pentru stațiile de răsturnare a piesei de prelucrat

     -- Montare laterală: prindere laterală pentru spațiu îngust al echipamentului

  2. Scenarii tipice de aplicare

     -- Electronice și aparate electrocasnice: carcase de prindere și răsturnare, panouri și componente de dimensiuni mari

     -- Piese auto: transport de carcase de lămpi, ornamente interioare și piese turnate mici

     -- Logistica & Ambalare: Manipularea cutiilor, paleților și materialelor în butoi

     -- Automatizare turnare prin injecție și mașini: alegerea pieselor mari de la mașini-unelte și mașini de turnat

Comparație de selecție: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Ghid de selecție rapidă în 3 pași

  1. Alegerea alezajului pe baza masei piesei de prelucrat

     -- 20 ≤ 3 kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Rezervă ≥30% marja de siguranță la sarcină.

  2. Verificarea unghiului de balansare

     -- Unghi standard de rotire cu o singură falcă 90°, deschidere totală 180°. Confirmați suficient spațiu liber pentru a se potrivi dimensiunii piesei de prelucrat și deplasarea de evitare.

  3. Potrivirea configurației

     -- Feedback de semnal de poziție: utilizați sloturi de montare pe patru laturi cu comutatoare magnetice din seria M9B pentru o dispunere flexibilă, indiferent de orientarea instalării.

     -- Mediu de atelier cu praf: acordați prioritate MHW2 datorită structurii superioare de etanșare rezistentă la praf.

Rezumatul unei propoziții

     Prindere pneumatică cu cremalieră și pinion SOLH MHW2 cu pivotare la 180° adoptă transmisie sincronă cu angrenaje cu instalarea comutatorului magnetic pe patru părți și etanșare rezistentă la praf, susținând răsturnarea piesei de lucru cu sarcină medie și manipularea materialelor; Grip basculant ideal pentru economisirea spațiului pentru stații de ambalare, auto și automatizări generale în spațiu închis.
