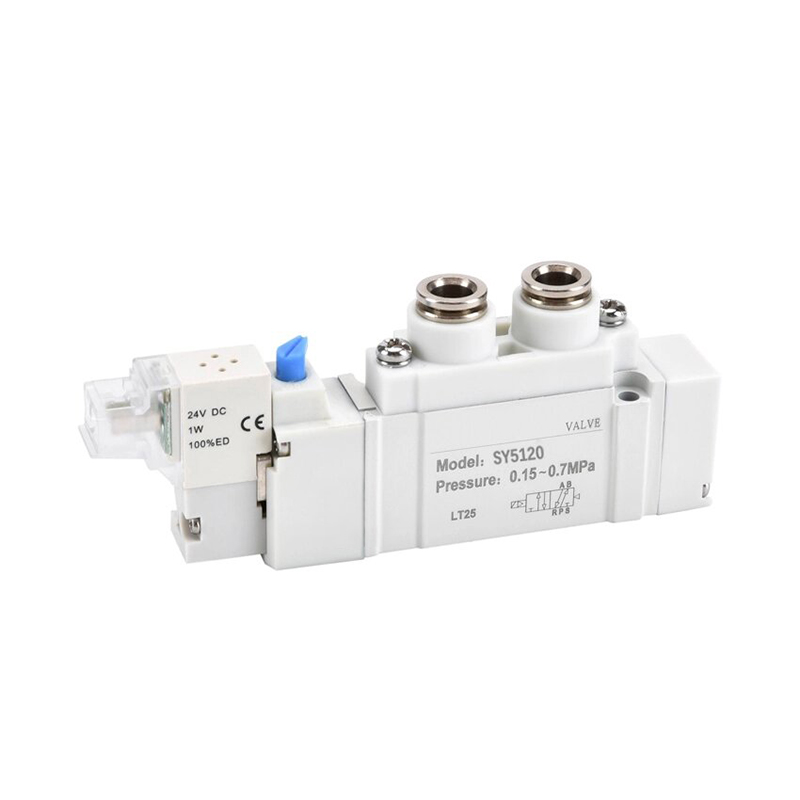

Electrovalvă cu 5 porturi comandată prin pilot seria SY

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria SOLH SY este o supapă solenoidală cu 5 porturi, acţionată prin pilot, cu corp ultra-compact, consum de energie ultra-scăzut şi capacitate de debit foarte îmbunătăţită. Acesta servește ca componentă centrală de control direcțional pentru alternarea cilindrului și comutarea circuitelor pneumatice pe toate echipamentele de producție automate, complet interschimbabile cu seria originală SMC SY.

Clasificarea mărimii seriei complete și domeniul de aplicare

Specificații tehnice de bază universale

  1. Tipuri de circuite:

     -- 5/2 căi (întoarcere cu arc unic / bobină de blocare dublă);

     -- 5/3 căi (3 funcții centrale: centru închis / evacuare centrală / alimentare cu presiune centrală)

  2. Interval de presiune de operare

     -- Pilot intern: 0,1 ~ 0,7 MPa

     -- Pilot extern (compatibil cu vid): -100 kPa ~ 0,7 MPa

  3. Temperatura de funcționare: -10 ~ 50℃ (fără înghețare în sursa de aer)

  4. Consum de energie bobină: bobină standard 0,35 W; bobină de consum redus de energie de numai 0,1 W

  5. Grad de protecție: conector IP65; bază de montare pentru colector IP67

  6. Durată de viață: bobină de etanșare a golurilor de până la 200 de milioane de cicluri; etanșare elastică până la 70 de milioane de cicluri

  7. Opțiuni de tensiune standard: DC12V / DC24V (mass mainstream); AC110V / AC220V

Avantaje structurale și de performanță de bază

  1. Structura de montare a colectorului cu plug-in rapid

     -- Fixați direct pe baza colectorului din seria SS5Y, asamblare și dezasamblare rapidă, întreținere ușoară a unei singure supape, fără a demonta întreaga insulă de supape.

  2. Bobina cu economie de energie ultra-scăzută

     -- Bobină opțională de 0,1 W de putere redusă, generare scăzută de căldură, perfect potrivită pentru condiții de lucru sub tensiune continuă pe termen lung, reducând foarte mult aerul comprimat și costul energiei din fabrică.

  3. Runner de mare debit foarte optimizat

     -- Design optimizat cu raționalizare internă, capacitatea de curgere a crescut cu aproximativ 80% în comparație cu supapele solenoide din vechea generație, realizând o viteză mai mare de extindere/retragere a cilindrului fără pierderi de presiune.

  4. Ecran de filtru pilot încorporat

     -- Filtru minuscul integrat pe admisia supapei pilot pentru a bloca praful și impuritățile, reducând eficient rata de eșec a blocării bobinei și prelungind durata de viață.

  5. Aspect de port flexibil multidirecțional

     -- Porturile de aer disponibile pe trei direcții laterale / sus / inferioare, ajustează liber traseul tubulaturii pentru a evita interferența mecanică în interiorul cadrelor echipamentelor compacte.

  6. Integrare modulară a insulei de supape

     -- Perfect potrivit cu bazele colectoarelor cu mai multe stații din seria SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realizează alimentarea și evacuarea aerului unificate centralizate, ordonarea cablajului și economisirea spațiului de instalare a dulapului.

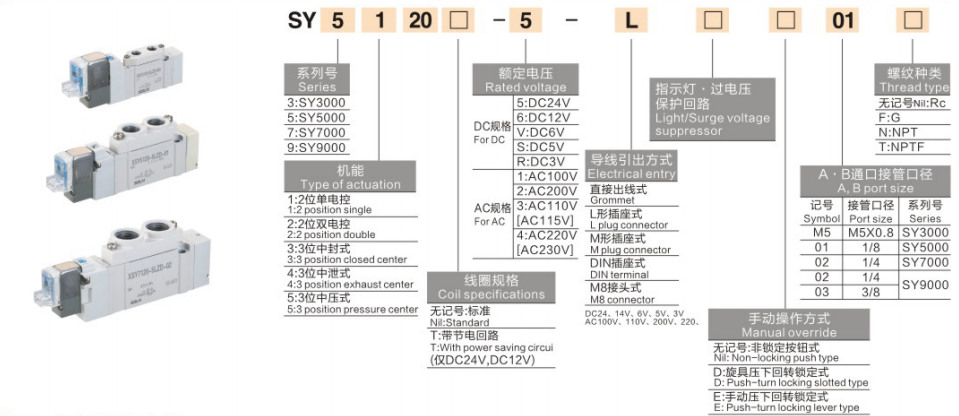

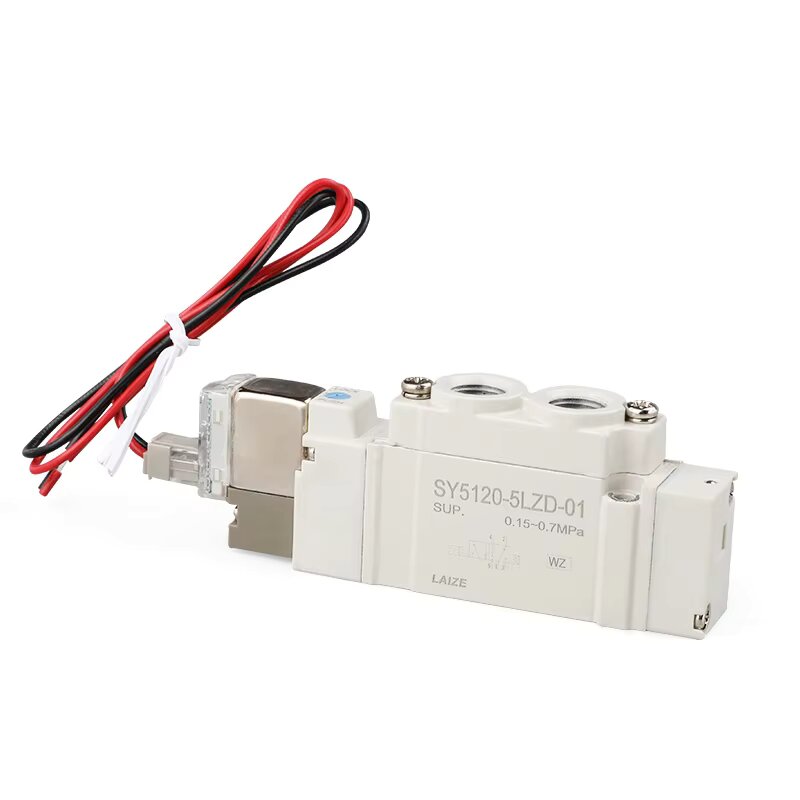

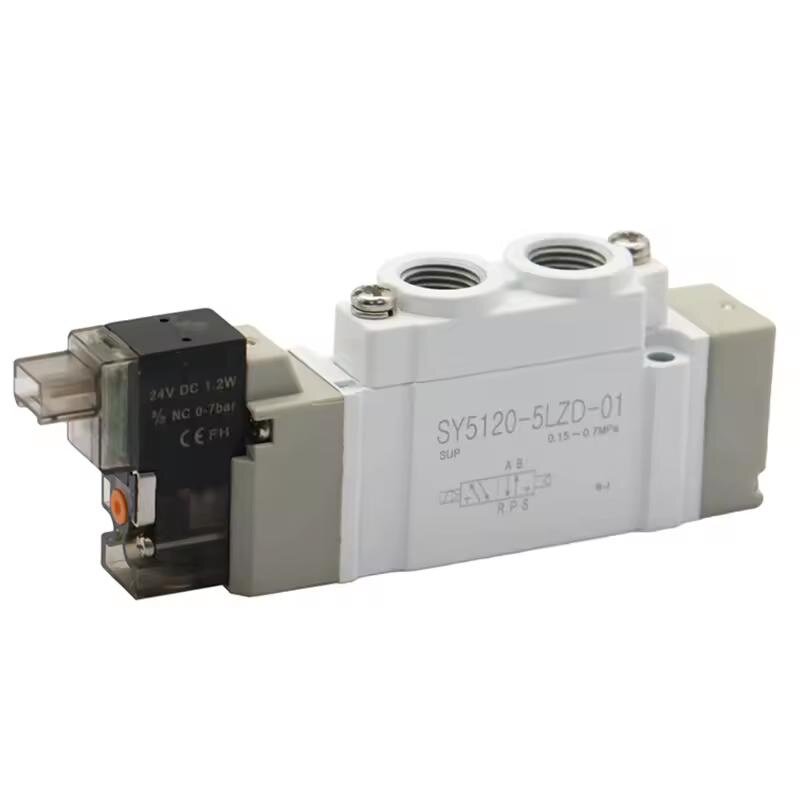

Regulă completă de codificare a modelului (Exemplu: SY5120-5LZD-01)

  1. SY: Cod de serie al electrovalvei cu 5 porturi acţionate de pilot

  2. 5: Dimensiunea numărului seriei (5 = seria medie SY5000)

  3. 1: Codul funcției circuitului

     1 = 5/2 retur cu arc elicoidal simplu;

     2 = 5/2 bobină de blocare dublă;

     3 = supapă 5/3 cu trei poziții

  4. 2: Cod de bază structurală internă

  5. 0: Tip standard de montare pe bază

  6. 5: Codul tensiunii bobinei (5 = DC24V, mainstream)

  7. LZ: Configurație priză și protecție

     L = priză în formă de L; Z = indicator LED încorporat + circuit de protecție la supratensiune

  8. D: Cod de anulare manuală (funcționare cu șurubelniță de blocare prin apăsare și rotire)

  9. 01: Dimensiunea filetului orificiului (01 = Rc1/8")

Scenarii tipice de aplicații industriale

     -- Linii de producție automate de asamblare, echipamente de precizie pentru semiconductori, mașini de ambalare

     -- Linii de producție de ștanțare și sudare pentru automobile, instrumente de testare medicală

     -- Pinze robotizate pneumatice, cilindri de glisare liniare, actuatoare rotative de indexare

     -- Comutare înainte/retragere a cilindrului, pornire-oprire a circuitului pneumatic și control de reglare a vitezei

O Propoziție

     Rezumat Electrovalva cu 5 porturi comandată pilot din seria SOLH SY acoperă gama completă de dimensiuni SY3000/SY5000/SY7000/SY9000 cu bobină de economisire a energiei de 0,1 W, grad IP65/IP67 rezistent la praf și la apă, debit cu 80% mai mare decât modelele vechi și compatibilitate universală cu distribuția automată SS5Y în electronice, auto, ambalaje și echipamente medicale.
