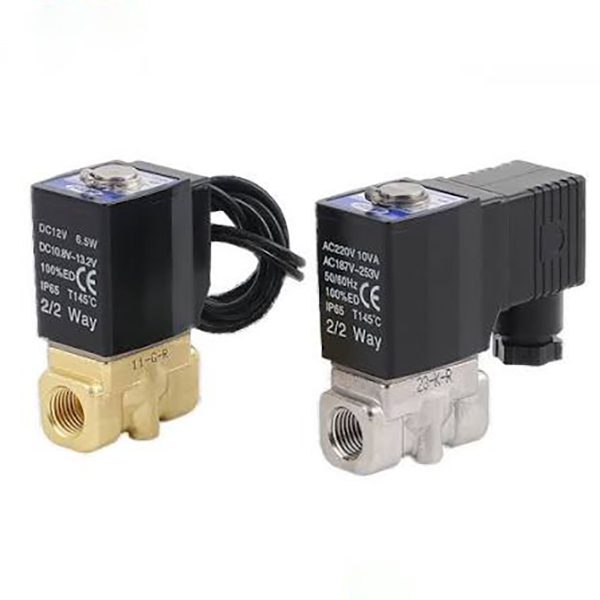

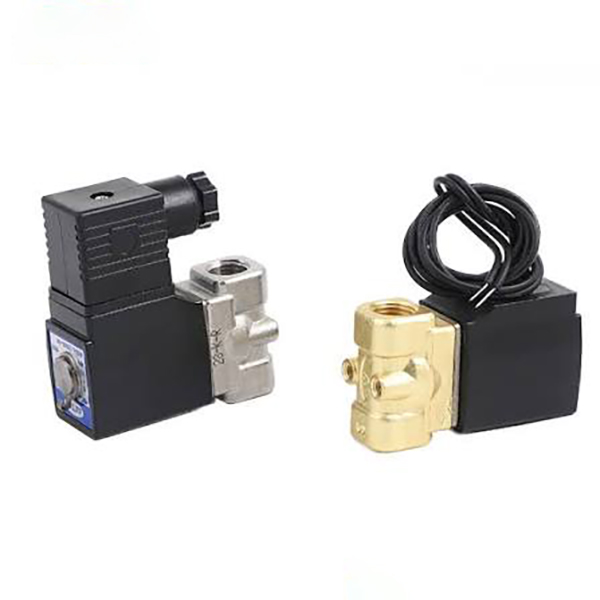

Ventilă electromagnetică pentru fluid cu 2/2 căi seria 2S (cu acțiune directă + acționată cu pilot)

Marca:SOLH de la Richge Technology

Prezentare generală a produsului

  1. Seria SOLH 2S sunt electrovalve de închidere a fluidului normal închise cu 2/2 căi, împărțite în două linii complete de produse:

     -- 2S cu acțiune directă (seria cu orificii mici 030 / 050)

     -- 2S acționat pilot (serie cu orificii mari 150~500)

  2. Proiectat pentru controlul automat de pornire/oprire a apei curate, aer comprimat, ulei lubrifiant, lichid de tăiere de răcire și conducte de lichide slab corozive. Structură compactă integrată cu etanșare etanșă; bobinele suportă energizare continuă pe termen lung.

     -- Tip cu acțiune directă: deschidere completă sub presiune diferențială zero de 0MPa, ideal pentru ramuri de micro-fluide de joasă presiune

     -- Tip pilotat: Alezaj mare și capacitate mare de debit pentru conductele principale de alimentare cu țevi de dimensiuni mari

  3. Se potrivește pe scară largă cu circuitele de răcire a mașinilor-unelte, liniile de pulverizare de curățare, sistemele de scurgere a compresoarelor de aer, echipamentele de tratare a apei, automatizarea fluidelor de ambalare a alimentelor.

Două linii de produse Clasificare completă: NC cu acţiune directă VS NC cu acţionare pilot

 1. 2S cu acțiune directă normal închis (exemplu de model: 2S-L030-08)

     -- Principiul de lucru:Fără cameră de aer pilot auxiliară; bobina electromagnetică trage direct tija armăturii pentru a deschide/închide scaunul supapei. Complet deschis chiar și sub presiunea zero a apei/aerului de 0MPa.

        * OPRIRE: Arcul presează etanșarea pentru a întrerupe complet fluidul conductei;

        * Pornire: bobina trage armătura în sus pentru a deschide portul supapei pentru trecerea fluidului

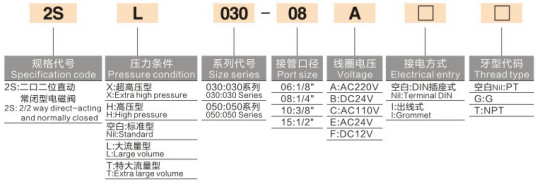

    -- Regulă completă de codificare a modelului:2S - Sufix de presiune - Seria mărimi - Filet portului - Tensiune bobină - Tip cablare - Filet Standard

        * 2S: Electrovalvă NC cu acțiune directă 2/2 căi

        * Sufix de gradul de presiune: Blank=Standard / L=Debit mare / T=Debit foarte mare / H=Presiune ridicată / X=Presiune foarte mare

        * Seria de marimi: 030 (mini), 050 (mediu mic)

        * Cod port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Cod de tensiune: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Cablaj: necompletat=priză DIN, I=tip cablu cablu

        * Filet: necompletat=PT filet conic, G=G paralel BSPP, T=NPT filet american

     -- Avantajele de bază:

        *Pornire cu presiune diferențială zero, fără limită minimă de presiune de funcționare, funcționare stabilă pentru circuite de fluide de joasă presiune

        * Corp ultra-compact, unghi arbitrar de montare fără restricție gravitațională

        * Răspuns rapid în milisecunde pentru cicluri rapide de pornire-oprire

     -- Scenarii de aplicare:

       Spray de ulei de răcire pentru mașini-unelte CNC mici, micro pulverizare pentru mini mașină de spălat, echipament 3C întreruperea micro-aer/apă, alimentare cu apă auxiliară cu vid, conducte mici de ramificație (G1/8 ~ G1/2).

  2.  Seria normal închisă acționată cu pilot 2S

     -- Principiul de lucru:Orificiu de control pilot miniatural încorporat; se bazează pe presiunea medie a conductei pentru a ridica diafragma/bobina principală. Presiune diferențială minimă de 0,05 MPa necesară pentru deschiderea completă. Bobina controlează doar orificiul mic de aerisire pilot cu un consum redus de energie.

        * OPRIRE: Orificiul pilot etanș, presiunea din amonte comprimă etanșarea principală pentru a închide conducta

        * Pornire: presiunea camerei pilot se scurge, presiunea medie ridică bobina principală pentru un flux de fluid de mare volum; dimensiunea maximă a orificiului de până la Φ50 (G2 inch)

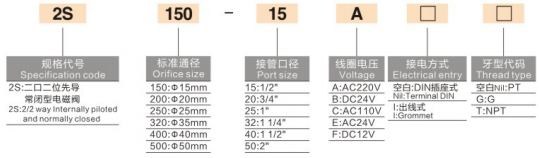

     -- Regulă completă de codificare a modelului:2S - Dimensiunea orificiului - Filet portului - Tensiune bobină - Tip cablare - Filet standard

        * 2S: Electrovalvă NC cu 2/2 căi acţionată cu pilot

        * Dimensiunea cadrului orificiului: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Cod port: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Codurile de tensiune/cablare/filet sunt pe deplin conforme cu variantele cu acțiune directă

    -- Avantajele de bază:

        * Alezaj drept mare, debit ultra-înalt, cădere minimă de presiune pe conductă pentru rețeaua centralizată de alimentare cu apă/aer pe întreaga linie

        * Bobina mică de putere redusă antrenează corpul supapei cu orificiu mare, generare scăzută de căldură, potrivită pentru funcționare continuă non-stop 24 de ore

        * Canal larg de curgere nu este ușor de înfundat, compatibil cu apa de răcire industrială care circulă, care conține impurități minore în suspensie

     --Scenarii de aplicare:

        Conducte principale de admisie/scurgere a compresorului de aer, linii mari de asamblare pentru curățarea circuitelor principale de apă, țevi colectoare de tratare a apei în vrac, echipamente de ștanțare pentru răcirea conductelor principale de ulei, sisteme industriale de alimentare cu apă grele.

Caracteristici universale ale produsului partajate (Direct + Pilot Operated)

  1. Standard Normal închis (NC) Funcție Implicit din fabrică

     Oprire automată la întreruperea curentului, previne revărsarea și scurgerea lichidului în timpul opririi echipamentului pentru o siguranță mai mare a sistemului.

  2. Mai multe materiale de etanșare opționale

     -- Cauciuc nitril NBR standard: universal pentru apă, aer, ulei lubrifiant

     -- Opțional EPDM etilen propilenă: rezistent la acizi/alcali, apă fierbinte și lichid curat alimentar dedicat

  3. Bobina durabilă de înaltă temperatură și putere scăzută

     Bobina de izolație rezistentă la căldură pentru energizare continuă lungă, izolație stabilă anti-arsuri; opțiuni de cablare duală (priză DIN / cablu) pentru un aspect flexibil al dulapului.

  4. Standarde internaționale cu mai multe fire pentru export

     PT British Taper, G BSP paralel, NPT filet american opțional, compatibil cu automatizări interne și linii de producție de peste mări.

  5. Personalizare gradată de presiune completă

     Seria cu acțiune directă acceptă personalizarea standard / debit mare / înaltă / foarte mare; Seria pilot nativă evaluată pentru presiunea fluidului industrial standard 0,05 ~ 1,0MPa.

  6. Montare universală fără gravitație

     Poate fi instalat vertical, orizontal sau inversat, se potrivește cu aspectul intern al dulapului electric îngust.

Tabelul unificat cu specificații tehnice generale

Tabel de comparație cu selecție completă operată direct VS pilot

Scenarii de aplicații tipice segmentate

  1. Domeniu de aplicare NC cu acțiune directă

     -- Injecție de ulei de răcire într-un singur punct și micro pulverizare pentru mașini-unelte CNC mici

     -- Alimentare auxiliară cu apă și mini circuit de aer pornit/oprit pentru echipamentele de automatizare 3C

     -- Mașini mici de curățare cu ultrasunete, bucle de control al microfluidelor de laborator

     -- Ramura intretinere echipamente, intrerupator apa/gaz cu un singur punct pentru corpuri mici

  2.Gama de aplicații NC pilotată

     -- Purgerea completă a compresorului de aer și oprirea conductei principale de aer

     -- Controlul circuitului principal de apă pentru echipamentele de curățare prin pulverizare a liniei de asamblare mari

     -- Echipamente de tratare a apei în vrac și conducte colectoare de răcire cu circulație mare

     -- Ambalare pentru alimente, echipamente chimice supapă de închidere principală a fluidului cu orificiu mare

Regulile de bază ale judecății de selecție

     -- Presiune statică în conductă ＜0,05 MPa, alimentare intermitentă cu micro fluid → Trebuie să alegeți 2S cu acțiune directă

     -- Dimensiunea țevii ≥G1/2, colector principal cu debit mare, presiune stabilă pe termen lung a apei/aerului → Selectați 2S comandat pilot

     -- Apă fierbinte, de calitate alimentară, mediu acid/alcalin slab: specificați sigiliul EPDM la plasarea comenzii

     -- Cablaj centralizat în interiorul dulapului de comandă al mașinii: prioritizați tipul de cablare priză DIN

     -- Echipament umed exterior: Alegeți tipul de cabluri cu presetupă impermeabilă

Soluții complete de circuite pneumatice și fluide

  1. Circuit de ramură mic de răcire

     -- Unitate de service aer AFC → electrovalvă 3/2 seria 3V → tubulatura PU → supapă cu acțiune directă 2S (controlul buclei de apă de răcire)

  2. Completați circuitul colector de apă principal al mașinii

     -- Rezervor de apă / conductă principală a compresorului de aer → supapă pilot 2S cu orificiu mare → linii de ramificație de pulverizare cu mai multe stații

  3. Circuit de atelier pentru fluide antiexplozive

     -- Unitate de tratare cu sursă de aer rezistentă la explozie → Supapă cu 3 căi antiexplozie 50-VPE + supapă pilot 2S cu bobină antiexplozie personalizată

Rezumatul unei propoziții

     Electrovalva pentru fluid normal închisă 2/2 căi seria SOLH 2S se împarte în model cu orificiu mic cu pornire directă cu pornire zero și variantă cu orificiu mare de putere redusă, cu debit mare pilot, cu etanșări opționale NBR/EPDM, compatibilitate cu mai multe fire, multi-tensiune, utilizată pe scară largă pentru controlul automat al închiderii apei, aerului, uleiului pe mașini-unelte, echipamente de tratare a alimentelor și automatizări de spălare a alimentelor.
