Electrovalvă pentru fluid cu 2/2 căi seria 2W (acționare directă + acționată cu pilot)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH 2W este o electrovalvă universală industrială cu 2/2 căi normal închisă de închidere a fluidului, împărțită în două linii structurale: 2W cu acțiune directă (seria mică 030/050) și 2W comandată cu pilot (serie 150~500 cu diametru mare). Efectuează controlul automat de pornire/oprire pentru apă curată, aer comprimat, ulei lubrifiant, lichid de răcire de tăiere și conducte de lichide slab corozive.

       * Corp de supapă din alamă cu etanșare anti-coroziune multistrat; Opțiuni duble de tip direct de pornire la presiune zero și tip pilot cu debit mare pentru selecția completă

       * Dimensiuni standardizate și specificații ale filetului, compatibile cu fire multiple PT/G/NPT pentru export global

       * Bobina rezistentă la temperaturi scăzute suportă o energizare continuă stabilă pe termen lung

     Se potrivește pe scară largă cu echipamente de tratare a apei, circuite de răcire a mașinilor-unelte, linii de curățare prin pulverizare, conducte pentru compresoare de aer și sisteme de automatizare a fluidelor pentru întreaga industrie.

Două linii de produse Clasificare completă: NC cu acţiune directă VS NC cu acţionare pilot

  1. 2W cu acțiune directă normal închis (Exemplu de model: 2W-L030-08)

     --Principiul de lucruple:Bobina electromagnetică antrenează direct tija armăturii interne pentru a deschide/închide scaunul principal al supapei, permițând deschiderea completă sub presiune medie de 0MPa zero.

        * OPRIRE: Arcul comprimă garnitura de etanșare pentru a întrerupe complet fluidul din conductă

        * Pornire: forța electromagnetică ridică bobina pentru a realiza circulația bidirecțională a fluidului

           Fără cameră pilot auxiliară, structură ultra simplă cu viteză de răspuns rapidă în milisecunde.

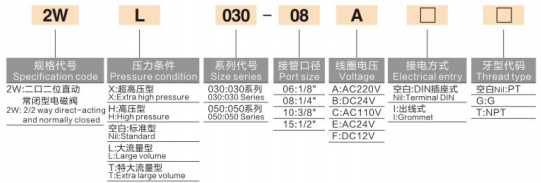

    -- Completează regula de codificare a modelului

     2W - Sufix de presiune/debit - Seria de mărime - Filet portul - Tensiune bobină - Tip cablare - Filet Standard

        * 2W: electrovalvă cu acțiune directă 2/2 căi normal închisă

        *  Sufix de presiune și debit: gol=Standard / L=Debit mare / T=Debit foarte mare / H=Presiune ridicată / X=Presiune foarte mare

        *  Seria de dimensiuni: 030 (miniatură), 050 (mediu mic)

        *  Cod port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Cod de tensiune: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Mod de cablare: necompletat=priză DIN (standard pentru dulapul de comandă), I=conductoare de sârmă impermeabilă (echipament umed în aer liber)

        *  Filet standard: necompletat=PT filet conic britanic, G=G filet paralel, T=NPT filet american

   --  Avantajele de bază

       *  Pornire cu presiune diferențială zero, fără limită minimă de presiune de funcționare, deschidere stabilă sub vid, circuite de apă cu micropresiune și micro-debit

        *  Caroseria ultra-compact, unghi de montare arbitrar pentru aspectul înghesuit al dulapului de echipamente

        *  Răspuns rapid de pornire-oprire în milisecunde, potrivit pentru cicluri de pornire-oprire intermitente de înaltă frecvență

        *  Corps mic de supapă cu cost redus de consumabil, prima alegere economică pentru controlul ramificației într-un singur punct

     --  Scenarii de aplicare

      Injecție de ulei de răcire într-un singur punct pentru mașini-unelte CNC mici, mini mașini de curățare cu pulverizare, control micro aer/apă pentru echipamente de automatizare 3C, întrerupătoare mici ale compresoarelor de aer, control pornire/oprire micro fluid de laborator.

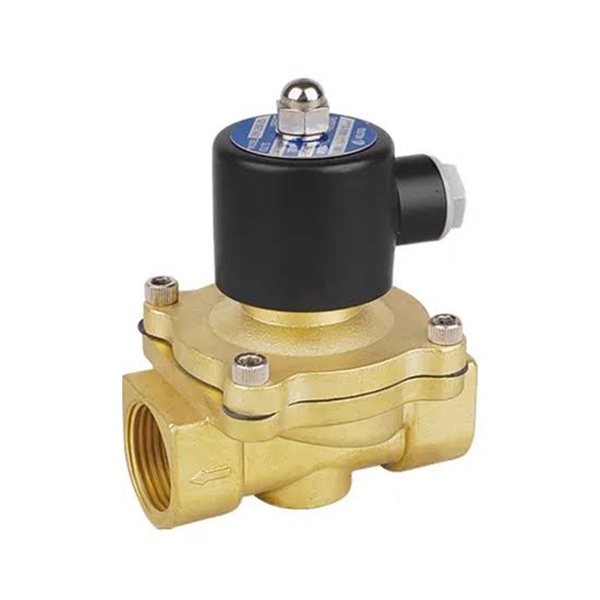

  2. 2W Acționat pilot normal închis (Exemplu de model: 2W250-25)

     -- Principiul de lucru:Orificiu de aerisire pilot încorporat, bazându-se pe presiunea medie a conductei pentru a ridica bobina principală cu diametru mare; bobina controlează doar orificiul pilot mic, cu consum redus de energie și generare scăzută de căldură. Presiune diferențială minimă de pornire 0,05 MPa, supapa nu se poate deschide complet fără presiune medie.

        * OPRIRE: Orificiul pilot sigilat, presiunea din cavitatea internă comprimă etanșarea pentru a închide conducta

        * Pornire: aerisire de presiune a camerei pilot, mufele de presiune medie deschid supapa principală pentru un flux de fluid de mare volum, orificiu maxim de până la Φ50 (G2 inch)

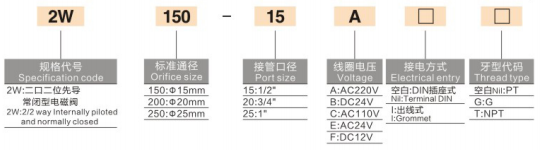

    --Completează regula de codificare a modelului

        2W - Dimensiunea orificiului - Filet portului - Tensiune bobină - Tip cablare - Filet Standard

        *  2W: electrovalvă cu 2/2 căi normal închisă acționată cu pilot

        *  Dimensiunea orificiului standard: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Cod port: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Codurile de tensiune, cablaje și filete sunt complet interschimbabile cu seriile cu acțiune directă, piese de schimb compatibile pentru bobine

  3. Avantajele de bază

     -- Alezaj drept foarte mare pentru debit mediu mare, pierderi de presiune ultra-scăzute în conductă, ideal pentru rețeaua de alimentare centralizată cu apă/aer pe întreaga linie

     -- Bobina de putere redusă antrenează corpul supapei cu pas mare, creșterea scăzută a temperaturii sub 24 de ore de funcționare continuă, performanță anti-arsură

     -- Canal larg de curgere, care nu este ușor de înfundat, suportă apă de răcire industrială în circulație cu impurități mici în suspensie

     -- Supapa pilot unică poate înlocui mai multe supape directe mici, simplifica structura conductei principale și reduce costurile de achiziție

  4.Scenarii de aplicare

     Controlul circuitului principal de apă pentru echipamente de curățare prin pulverizare a liniei de asamblare mari, drenarea completă a compresorului de aer și oprirea conductei principale de aer, sistemul de răcire cu circulație țevi colectoare cu debit mare, echipamente de tratare a apei, comutator general de fluid pentru ambalarea alimentelor și echipamentele chimice.

Caracteristici de bază universale partajate (Direct + Pilot Operated)

  1.Uniform NC Funcție normal închisă (implicit din fabrică)

     Oprire automată la întreruperea curentului, previne în mod eficient depășirea, scurgerile de apă/aer în timpul opririi echipamentului pentru o protecție mai mare a siguranței sistemului.

  2. Materiale de etanșare duble opționale

     -- Cauciuc nitril NBR standard: universal pentru apă curată, aer comprimat și ulei de lubrifiere în condiții generale de lucru

     -- Opțional EPDM etilen propilenă: rezistent la căldură, rezistent la acizi slabi și alcaline, dedicat pentru apă fierbinte, fluid curat de calitate alimentară și echipamente de decapare

  3. Bobine universale compatibile cu mai multe specificații

     Acoperire completă a tensiunii AC și DC, bobină izolată de putere redusă care susține alimentarea continuă pe termen lung; scheme de cablare duală (priză DIN / cablu impermeabil) adaptabile la cablarea dulapului interior și a echipamentelor exterioare.

  4.Standarde internaționale pentru mai multe filete de export

     Trei opțiuni de filet: PT British Taper, G paralel BSPP, NPT filet american, echipamente de automatizare interne care se potrivesc și cererile de export ale liniilor de producție de peste mări.

  5. Montare universală fără gravitație

     Corpul supapei poate fi instalat vertical, orizontal sau inversat fără a afecta performanța de deschidere/închidere, perfect pentru aranjarea compactă a dulapului.

  6. Personalizare completă a gradului de presiune

     Seria Direct acceptă versiuni personalizate standard / de înaltă presiune / extra înaltă / debit mare; Seria pilot se adaptează nativ la intervalul convențional de presiune a fluidului industrial 0,05 ~ 1,0MPa.

Tabelul unificat cu specificații tehnice generale

Tabel de comparație cu selecție completă operată direct VS pilot

Scenarii de aplicații tipice segmentate

  1. Câmpuri aplicabile NC cu acțiune directă 2W

     -- Injecție de ulei de răcire într-un singur punct și micro pulverizare pentru mașini-unelte CNC mici, control simplu pentru micro fluid

     -- Alimentare cu apă auxiliară cu vid și pornire/oprire a unei ramuri pneumatice mici pentru echipamentele de automatizare 3C

     -- Echipament mic de curățare cu ultrasunete, bucle de control al microfluidelor de laborator

     -- Ramura intretinere echipamente, intrerupator apa/gaz cu un singur punct pentru corpuri mici

  2. Câmpuri aplicabile NC pilotate de 2W

     -- Evacuarea completă a mașinii compresorului de aer, supapă de închidere a conductei de aer principală a atelierului

     -- Controlul principal al circuitului de apă pentru echipamentele de curățare prin pulverizare pe liniile de asamblare mari

     -- Sistem de circulație de tratare a apei, conducte colectoare cu debit mare de răcire industrială

     -- Comutator principal pentru fluide cu orificiu mare pentru ambalarea produselor alimentare și echipamente chimice complete

Regulile de bază ale judecății de selecție

     -- Presiune apă/aer în conductă sub 0,05 MPa, micromediu intermitent, circuit de vid → Trebuie să selectați tipul cu acțiune directă de 2W

     -- Dimensiunea țevii ≥G1/2, conductă principală de transmisie cu debit mare, conductă de presiune stabilă pe termen lung → Selectați tipul de 2W pilotat

     -- Condiții de lucru cu apă caldă, apă purificată, fluid acid slab: specificați sigiliul EPDM de calitate alimentară atunci când plasați comenzi

     -- Cablaj centralizat în interiorul dulapului de comandă al mașinii: Prioritizează tipul de cablare priză DIN; Echipamentul de pulverizare și umiditate în aer liber aleg tipul de cablu I impermeabil

     -- Circuitul de apă de înaltă presiune și stațiile cu debit mare pot selecta corpuri de supape personalizate cu sufixul H/L/T

Soluții complete de circuite pneumatice și fluide

  1. Circuit de ramură mic de răcire

     Unitate de service aer AFC → Electrovalvă 3/2 seria 3V → Tubă din plastic PU → Supapă cu acțiune directă de 2W (control pornit/oprit al circuitului de apă de răcire)

  2. Completați circuitul colector de apă principal al mașinii

     Rezervor de apă/conductă principală a compresorului de aer → supapă pilot de 2W cu diametru mare → livrare de ramificație la fiecare conductă de pulverizare de stație

  3. Circuit de atelier pentru fluide antiexplozive

     Unitate de tratare a sursei de aer rezistente la explozie → Supapă pilot de 2W cu bobină antiexplozie personalizată, asortată cu conducte de control automat antiexplozive

Rezumatul unei propoziții

     Electrovalva cu 2/2 căi normal închisă din alamă din alamă, care oferă o variantă mică cu acțiune directă de pornire la presiune zero și o variantă pilot mare de putere redusă, debit mare, cu etanșare alimentară NBR/EPDM opțională, compatibilitate cu mai multe filete și mai multe tensiuni, utilizată pe scară largă pentru controlul automat al apei, aerului, închiderii uleiului pe mașini-unelte, echipamente automate de tratare a fluidelor pentru mașini-unelte, echipamente de automatizare a pulverizării alimentelor.
