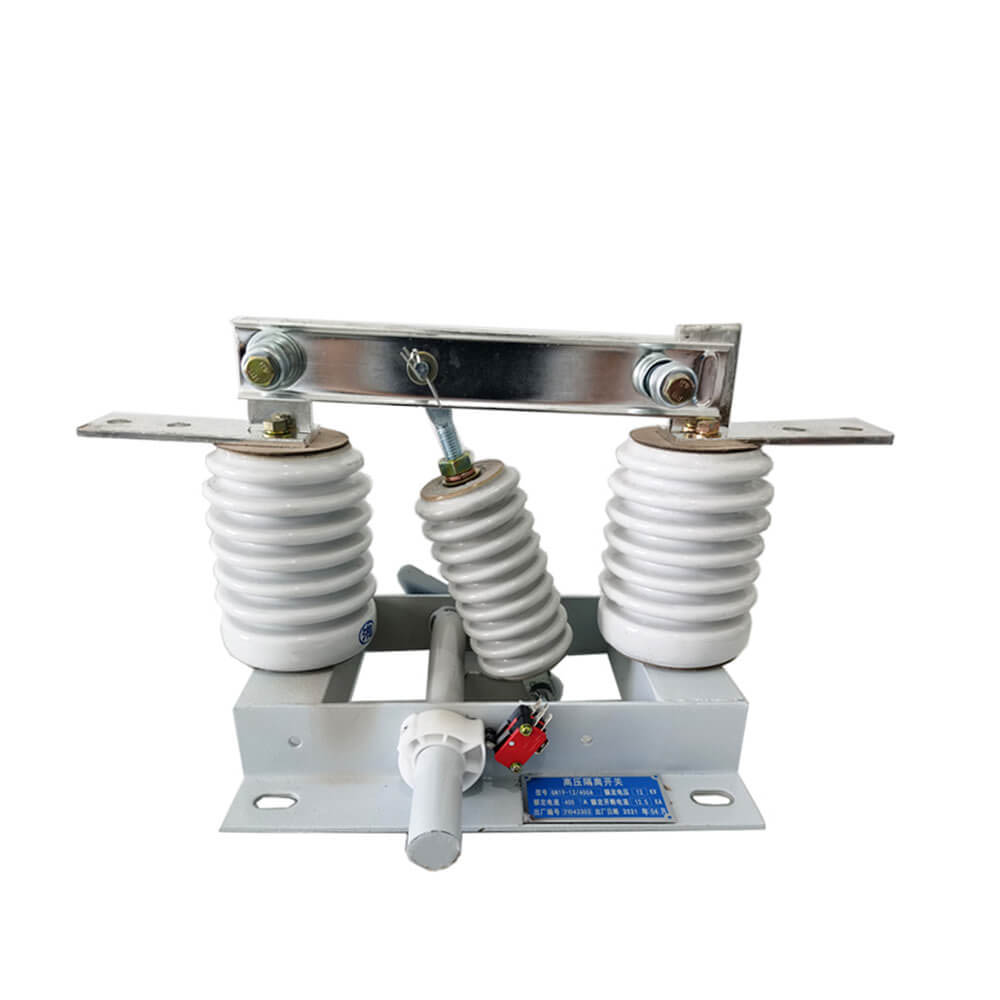

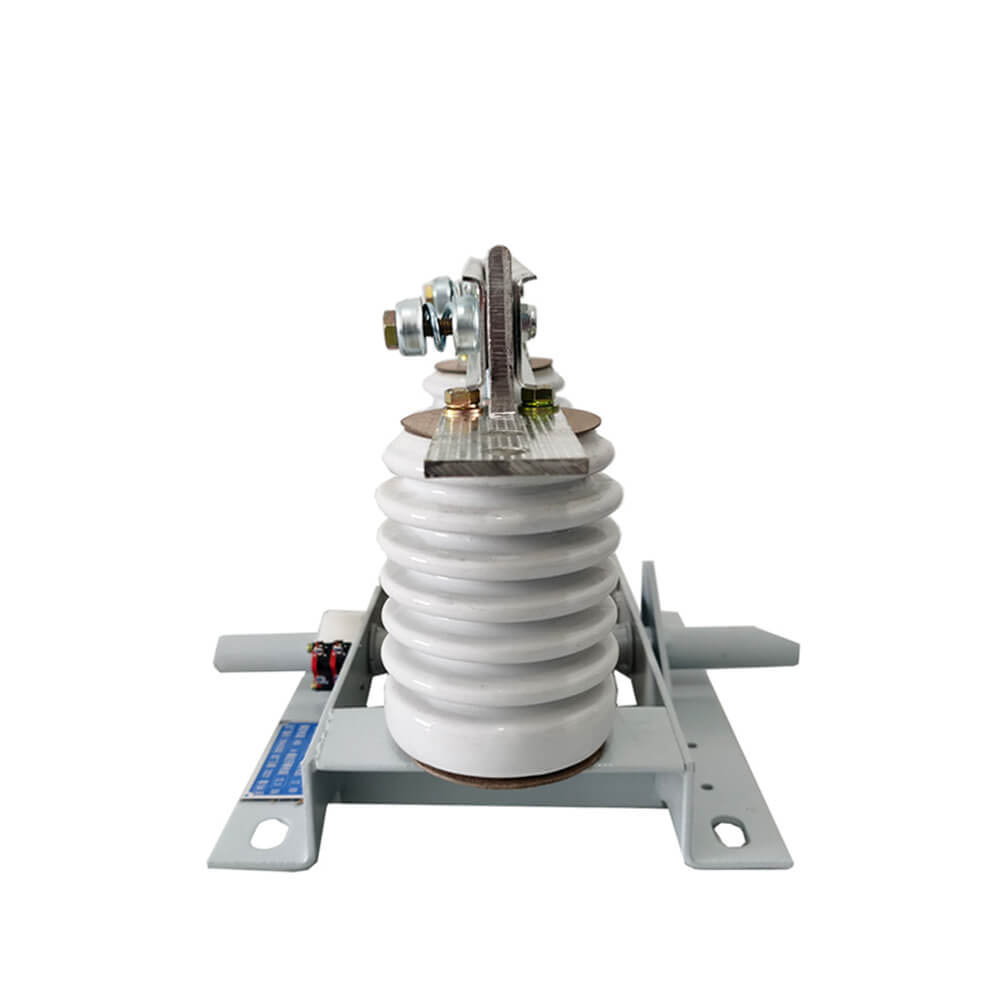

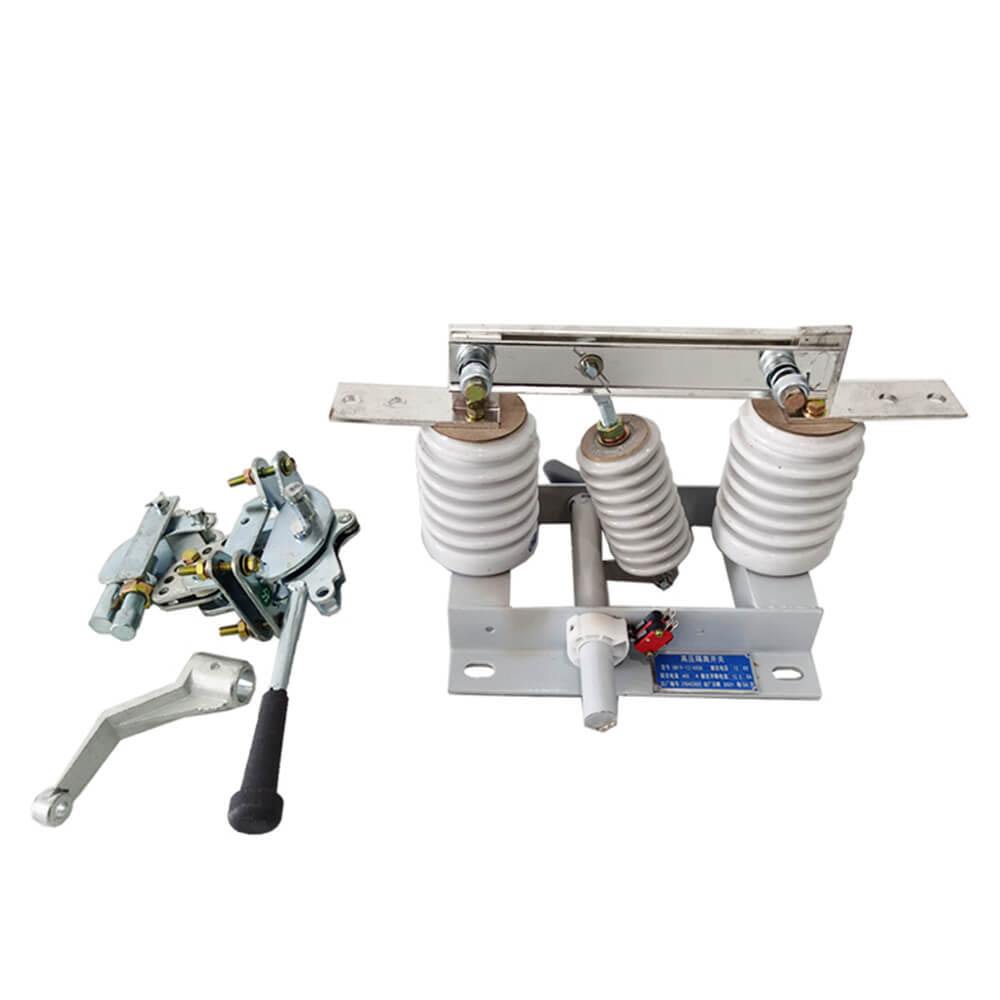

Partea conductivă a GN19-12/400, 630, 1000, 1250 întrerupătorul de deconectare de tip este fixat pe bază de doi izolatori de pilon pentru fiecare fază. (Gn19-12c/400, 630, 1000, 1250 de tip are un izolator de pilon și un izolator de carcasă din porțelan.) Cele trei faze sunt instalate în paralel, iar partea conductoare este formată din contacte statice ale cuțitelor de contact și ale suporturilor de contact (sau tijelor conductoare). Fiecare fază a cuțitului de contact este conectată la mijlocul izolatorului de cravată, izolatorul de legătură și instalat pe baza axului conectat. Fusul este conectat la tija de conectare (furnizată de utilizator) și tipul CS6-1 de mecanism de mișcare prin mâner. Cuțitul de contact de conectare este compus din două plăci de cupru cu fante, ceea ce nu numai că crește zona de disipare a căldurii a cuțitului de contact pentru a scădea temperatura de jos, dar îmbunătățește și rezistența mecanică a cuțitului de contact, astfel încât stabilitatea dinamică a comutatorului să fie îmbunătățită. Un capăt al cuțitului de contact este montat pe blocul de contact (sau pe tija conductivă) de un șurub (mașina lui Shaw). Gn19-12/1000, 1250 în contact cu instalarea plăcii de blocare magnetică, Plus scopE a plăcii de blocare magnetică este că atunci când un curent mare de scurtcircuit pentru a îmbunătăți cele două cuțite de contact cu două caneluri între | atracţie. GN19-12/400, 630 Comutatoarele de deconectare au o limită mică prin curent, deci nu este necesar să adăugați o placă de blocare magnetică.
 |
 |
 |

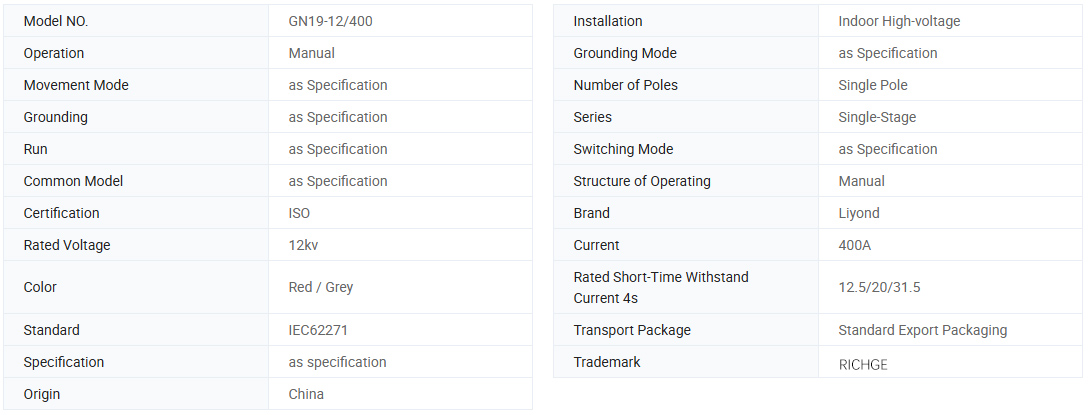

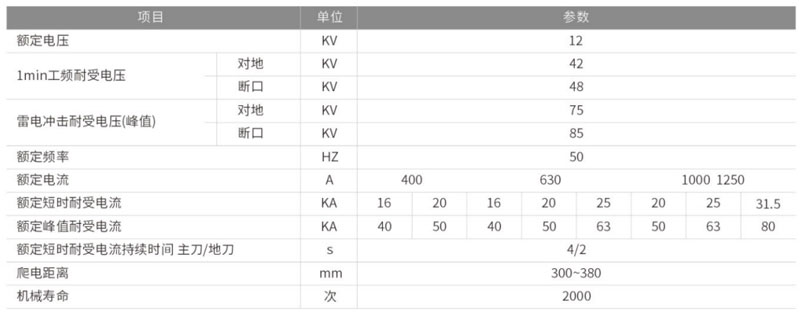

| Model |
Tensiune nominală (KV) |
Curent evaluat (O) |
Evaluat în timp scurt rezista la curent (The / 4s) |
Vârful evaluat cu curent (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| Gn19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Limita superioară a temperaturii ambientale +40 ℃, limita inferioară -l0 ℃, NOTĂ: Permiteți depozitarea și transportul la -25 ℃
2. Altitudine nu mai mult de 1000m
3. umiditate relativă: media zilnică nu este mai mare de 95%, media lunară nu este mai mare de 90%
4. Presiunea vaporilor de apă: media zilnică nu este mai mare de 2,2 × 10-3MPa, media lunară nu este mai mare de 1,8 × 10-3MPa
5. Aerul din jur ar trebui să fie lipsit de gaze corozive sau combustibile, vapori de apă și alte poluări evidente.
6. Fără vibrații obișnuite și violente.
Notă: Vă rugăm să consultați producătorul pentru a rezolva problema dacă nu este în conformitate cu condițiile de mai sus
● Acceptați OEM și ODM: Da
● Certificat: CE, rapoarte de testare
● Timp de producție: 7 ~ 12 zile lucrătoare
● Perioada de garanție: 12 luni
● Timp de livrare: 15 zile
● Când comandați acest comutator, vă rugăm să indicați specificația modelului, tensiunea nominală, curentul nominal și alte date tehnice.
● Dacă există cerințe speciale, puteți negocia pentru a le rezolva.
