GN19-12 Întrerupătoare de deconectare de interior Întrerupător de izolare de înaltă tensiune

Structura și principiul de funcționare

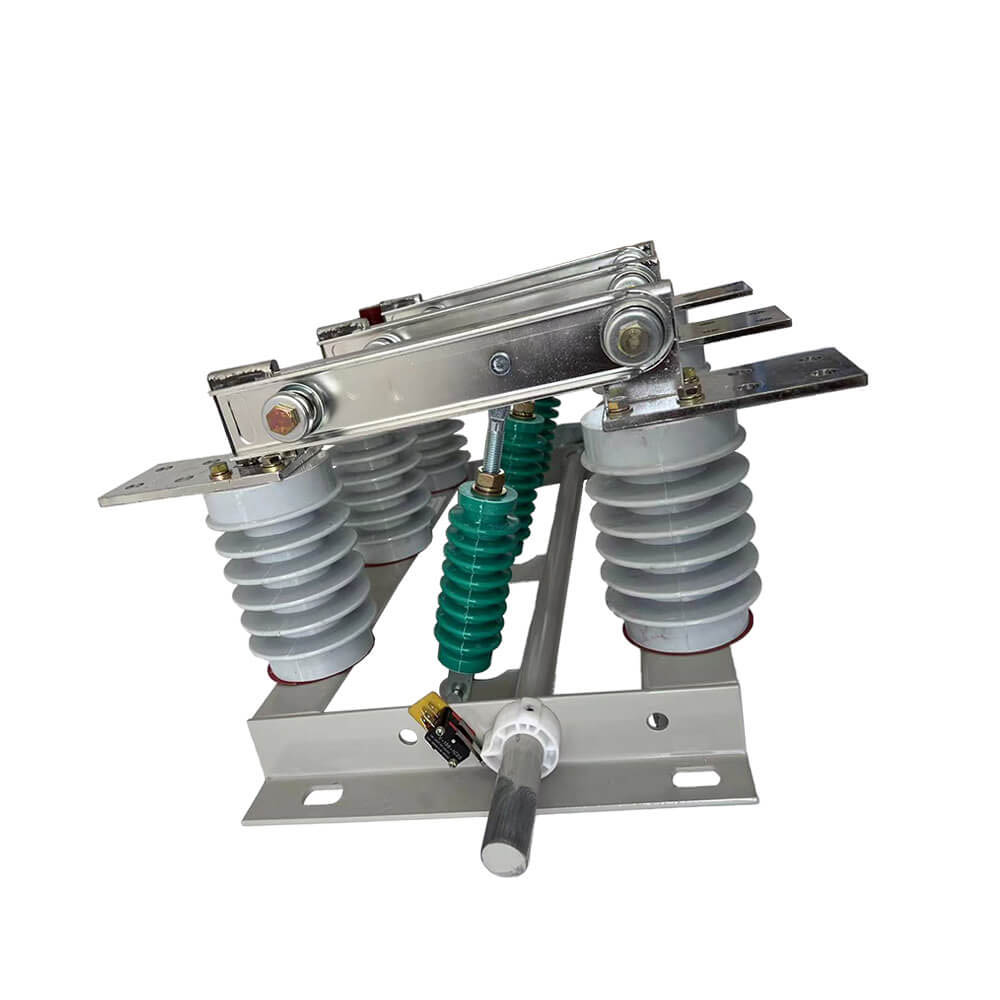

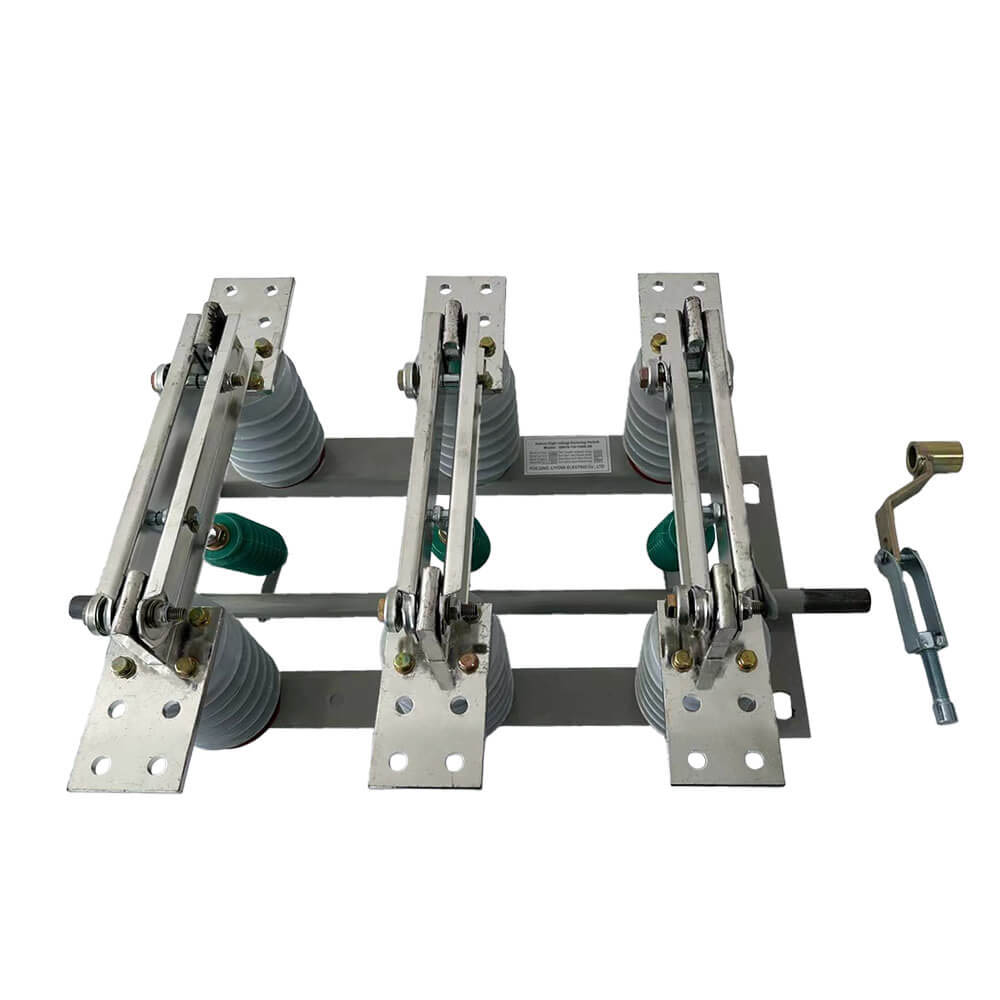

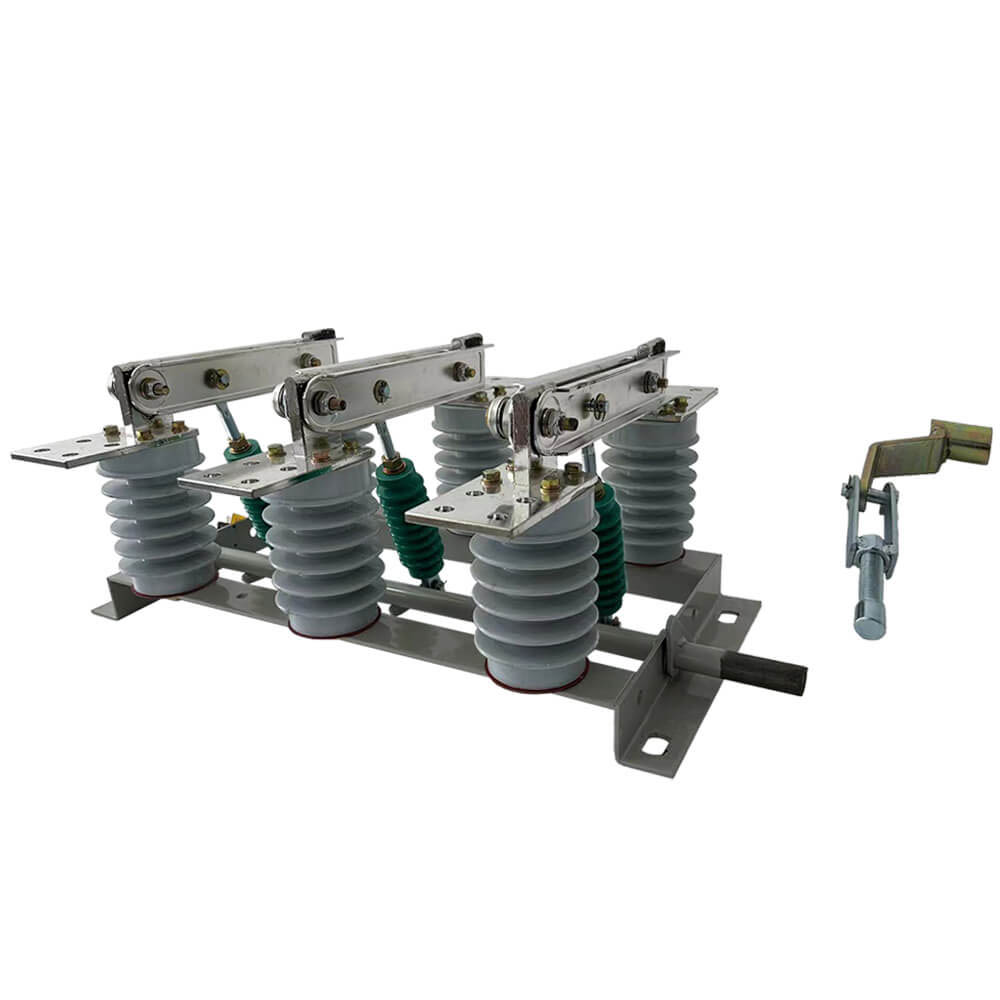

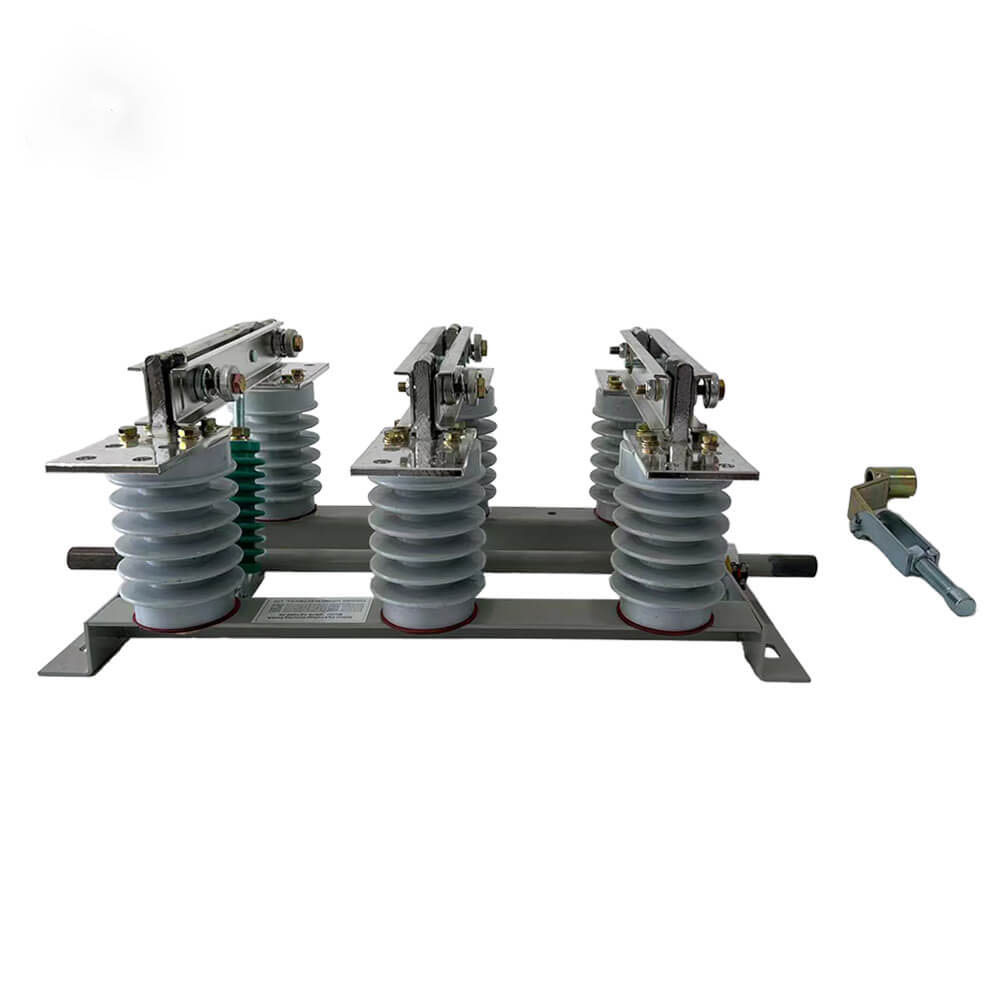

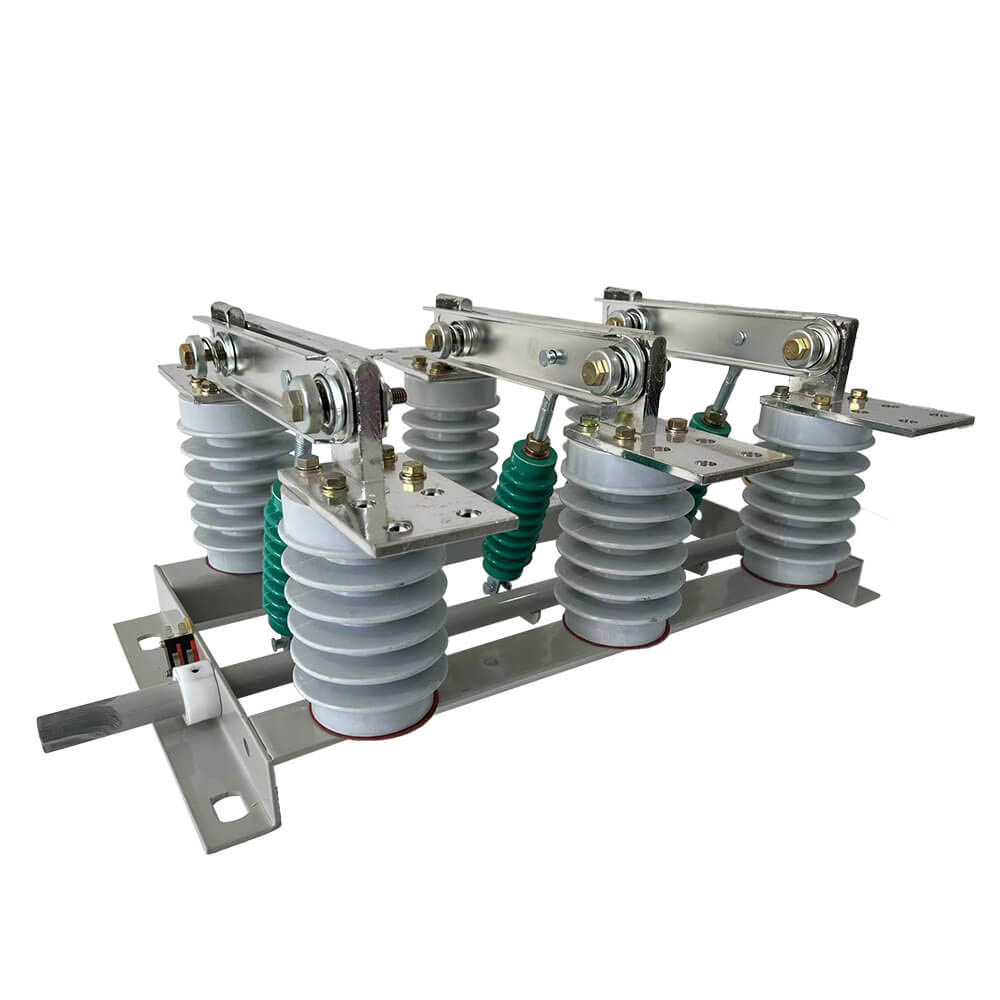

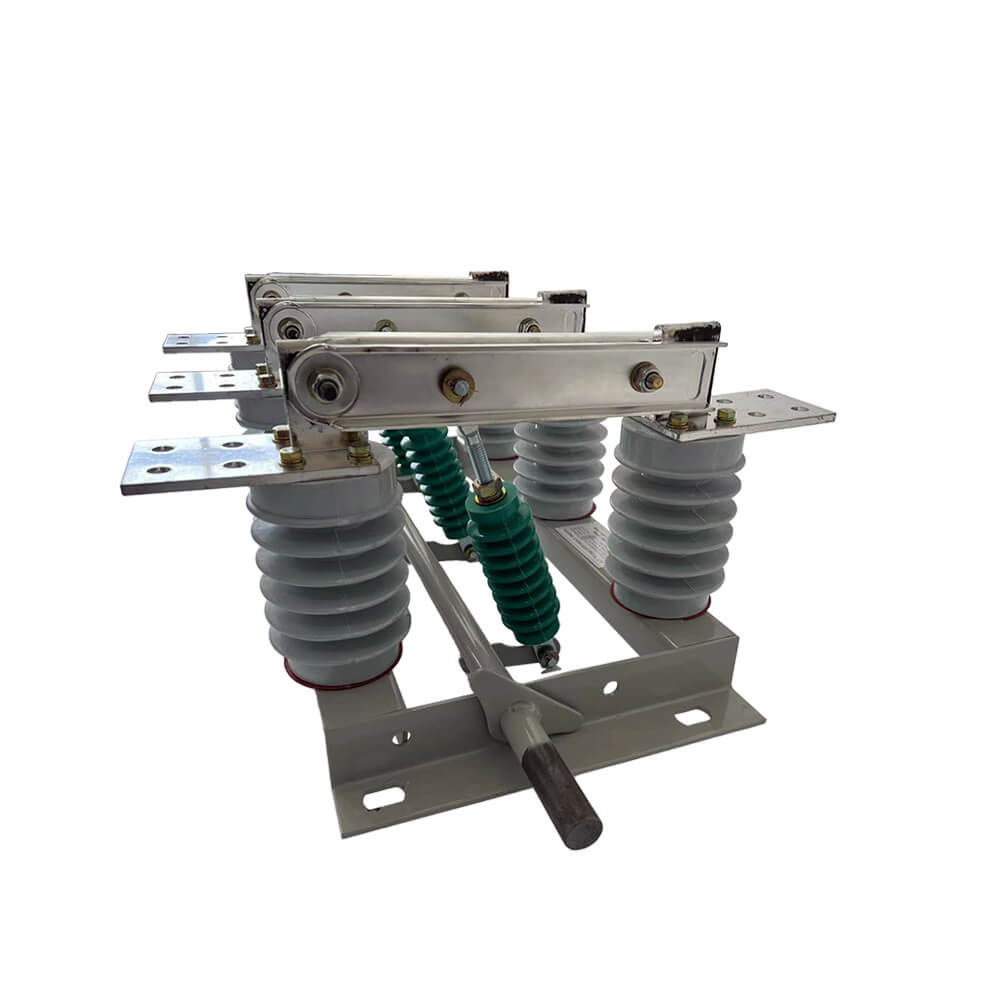

    GN19-12 Întrerupătoare de deconectare de interior Întrerupător de izolare de înaltă tensiune

     Întrerupătoarele de deconectare de înaltă tensiune din seria GN19-12, 12C (denumite în continuare întrerupătoare de deconectare) sunt dispozitive de interior cu o tensiune nominală de 12 kV, AC trifazat 60 Hz și sunt utilizate pentru divizarea și închiderea circuitelor atunci când există tensiune și fără sarcină.

  Această serie de comutatoare de izolare este de tip tripolar, constând din cadru de bază, arbore rotativ și pârghie, izolator de stâlp din porțelan, cuțit de poartă și placă de conectare. Arborele rotativ este așezat pe cadrul de bază, pe care sunt sudate trei perechi de pârghii, iar pârghiile sunt fixate cu cuțitul de poartă prin izolatorul de porțelan al tijei de tracțiune. Arborele se extinde din cadrul inferior și orice secțiune a acestuia poate fi conectată cu mecanismul de operare.

  Partea conductoare a întrerupătorului de tip GN19-12/400, 630, 1000, 1250 este fixată pe bază de doi izolatori stâlpi pentru fiecare fază. (Tipul GN19-12C/400, 630, 1000, 1250 are un izolator de stâlp și un izolator de carcasă din porțelan.) Cele trei faze sunt instalate în paralel, iar partea conducătoare este formată din contacte statice ale cuțitelor de contact și suporturi de contact (sau tije conductoare). Fiecare fază a cuțitului de contact este conectată la mijlocul izolatorului de legătură, izolatorul de legătură și se instalează pe baza axului conectat. Axul este conectat la biela (furnizată de utilizator) și la mecanismul de mișcare de tip CS6-1 prin mâner. Cuțitul de contact de conectare este compus din două plăci de cupru fante, care nu numai că mărește aria de disipare a căldurii a cuțitului de contact pentru a scădea temperatura inferioară, dar și îmbunătățește rezistența mecanică a cuțitului de contact, astfel încât stabilitatea dinamică a comutatorului este îmbunătățită. Un capăt al cuțitului de contact este montat pe blocul de contact (sau pe tija conductoare) printr-un șurub (mașina lui Shaw). GN19-12/1000, 1250 în contact cu instalarea plăcii de blocare magnetică, plus scopul plăcii de blocare magnetică este că atunci când un curent mare de scurtcircuit pentru a spori cuțitul de contact două caneluri între| atracţie. Întrerupătoarele GN19-12/400, 630 au o limită mică prin curent, deci nu este nevoie să adăugați o placă de blocare magnetică.

Informații de bază.

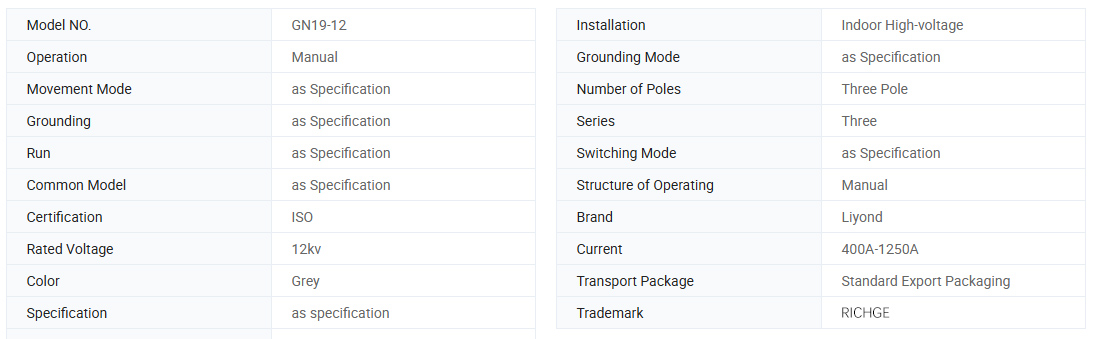

Parametru tehnic

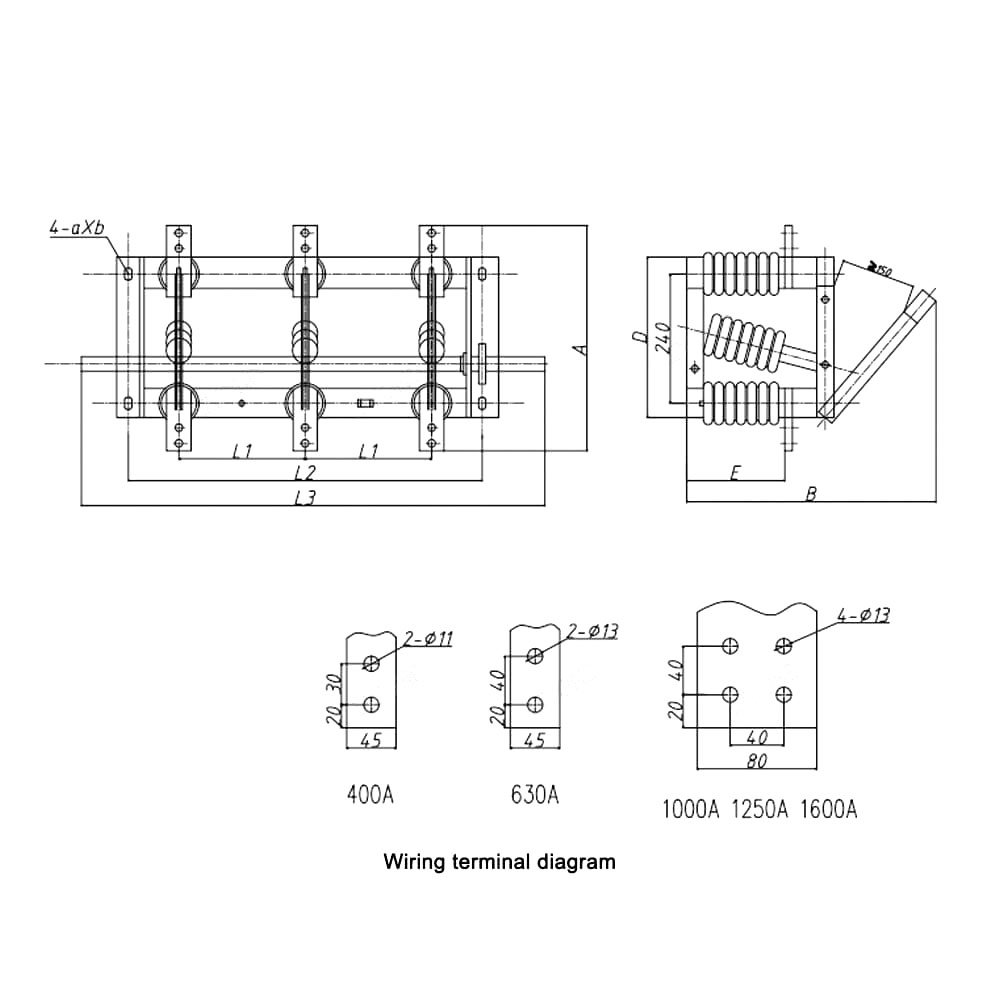

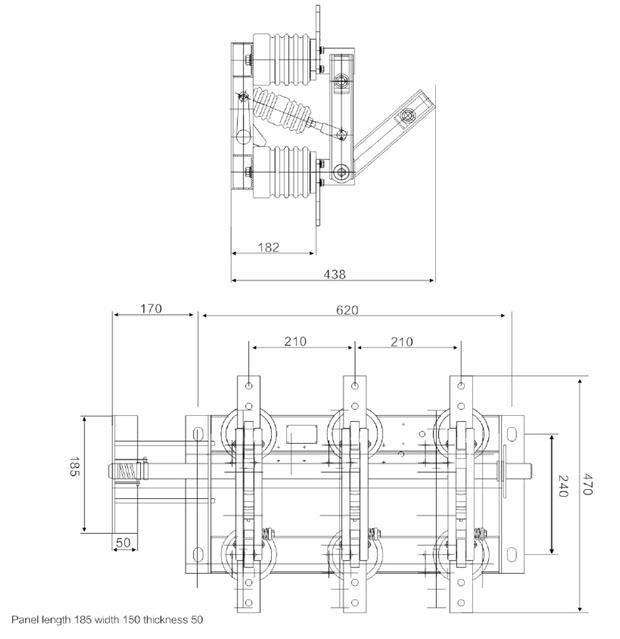

Desen

Utilizați condițiile de mediu

1. Limita superioară a temperaturii ambientale +40℃, limita inferioară -l0℃, Notă: Permiteți depozitarea și transportul la -25℃

2. Altitudinea nu mai mult de 1000m

3. Umiditate relativă: media zilnică nu este mai mare de 95%, media lunară nu este mai mare de 90%

4. Presiunea vaporilor de apă: media zilnică nu este mai mare de 2,2 × 10-3Mpa, media lunară nu este mai mare de 1,8 × 10-3Mpa

5. Aerul din jur trebuie să fie lipsit de gaze corozive sau combustibile, vapori de apă și alte poluări evidente.

6. Fără vibrații regulate și violente.

Notă: Vă rugăm să consultați producătorul pentru a rezolva problema dacă aceasta nu este în conformitate cu condițiile de mai sus

Instrucțiuni de comandă●Acceptați OEM&ODM:DA

●Certificat: CE, rapoarte de testare

●Timp de productie: 7~ 12 zile lucratoare

●Perioada de garantie: 12 luni

●Timp de livrare: 15 zile

● Când comandați acest comutator, vă rugăm să indicați specificațiile modelului, tensiunea nominală, curentul nominal și alte date tehnice.

●Dacă există cerințe speciale, ne puteți negocia pentru a le rezolva.
