Întrerupător de izolare de înaltă tensiune GN19-12/630A Întrerupător de dulap central montat pe perete în trei trepte Comutator cu cuțit

   Întrerupător de izolare de înaltă tensiune GN19-12/630A Întrerupător de dulap central montat pe perete în trei trepte Comutator cu cuțit

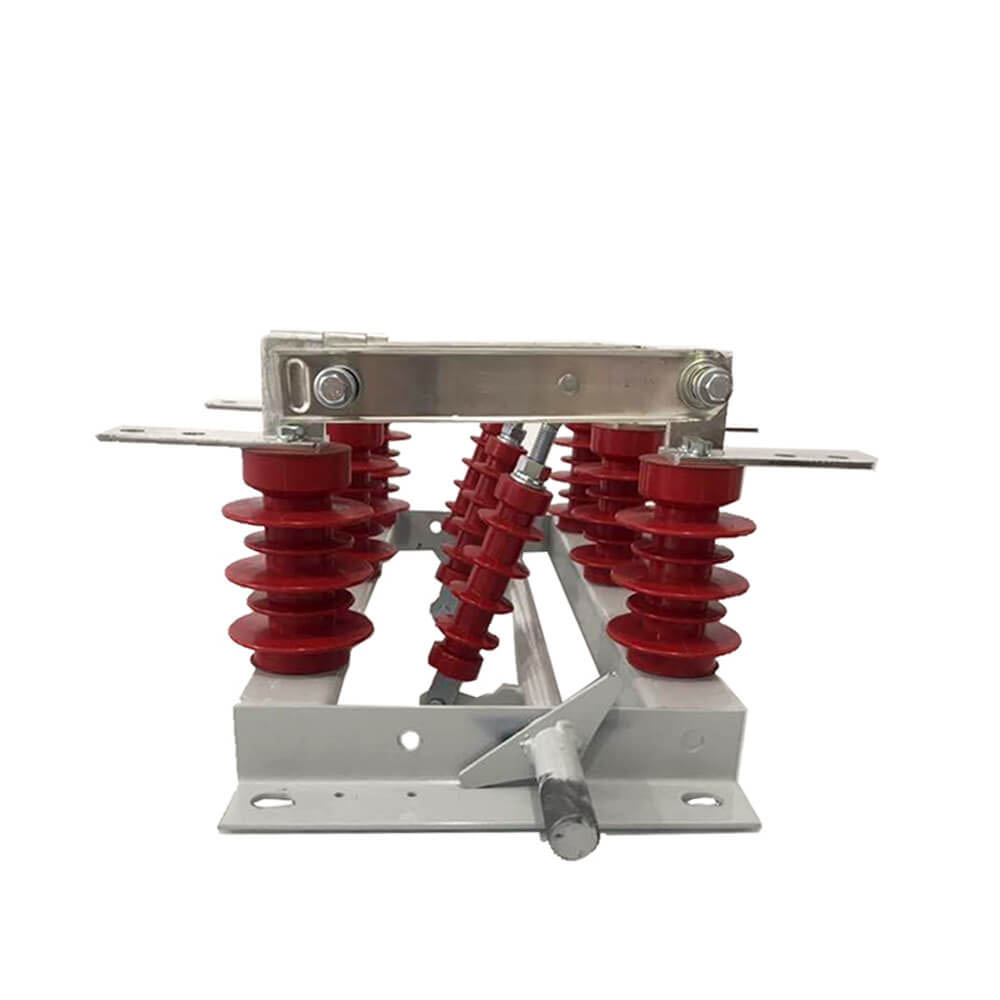

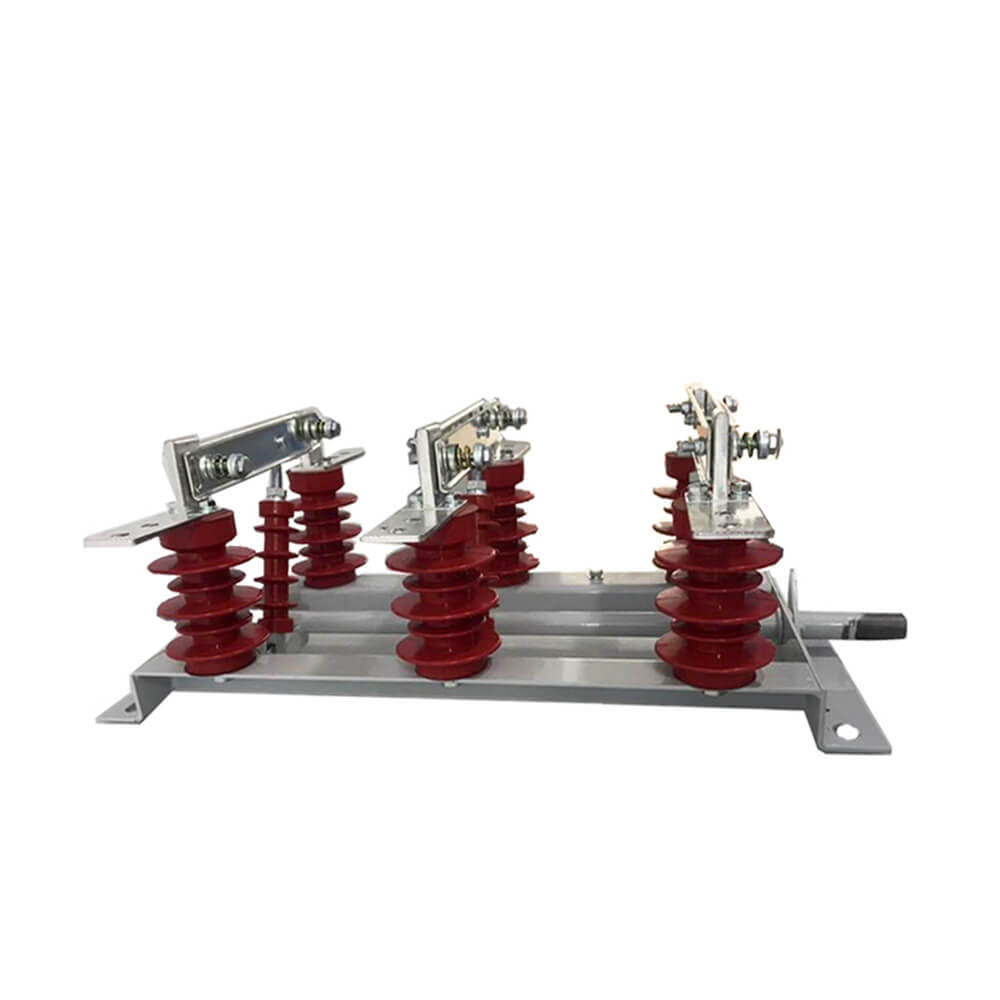

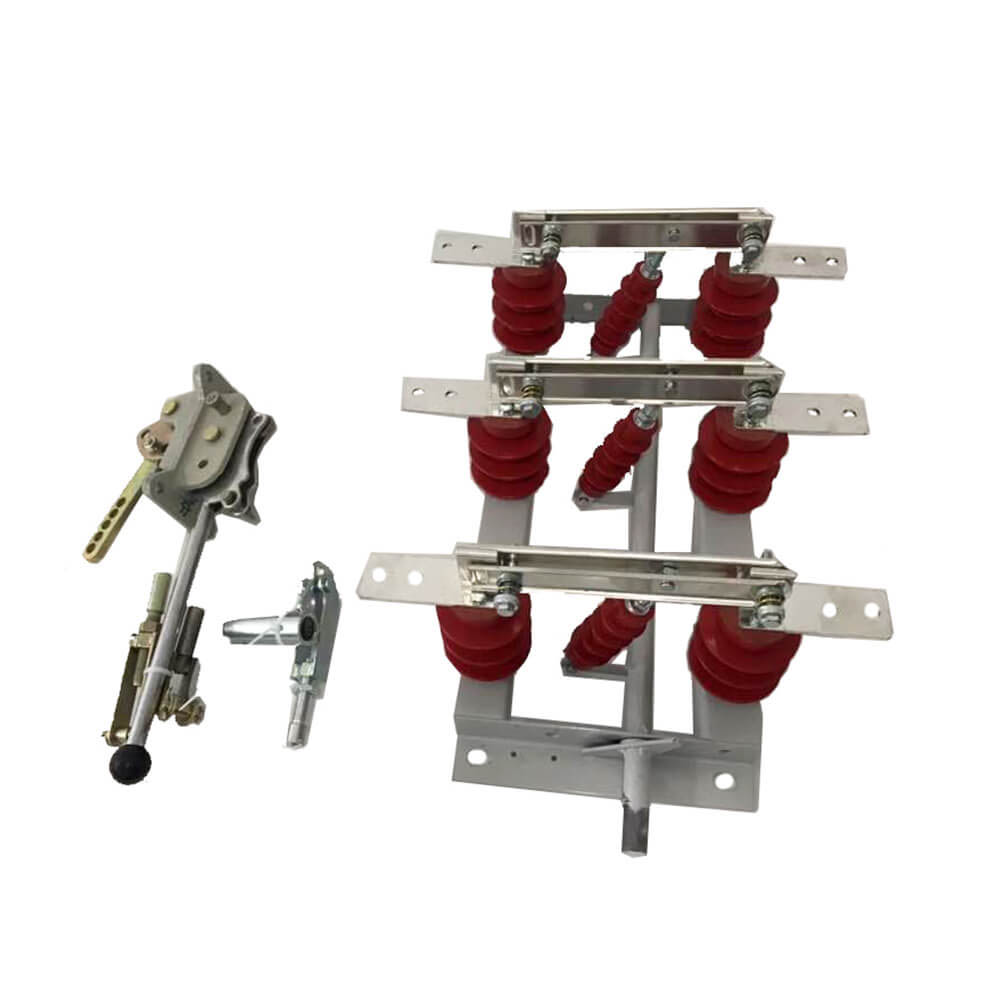

     Partea conductoare a întrerupătorului de tip GN19-12/400, 630, 1000, 1250 este fixată pe bază de doi izolatori stâlpi pentru fiecare fază. (Tipul GN19-12C/400, 630, 1000, 1250 are un izolator de stâlp și un izolator de carcasă din porțelan.) Cele trei faze sunt instalate în paralel, iar partea conducătoare este formată din contacte statice ale cuțitelor de contact și suporturi de contact (sau tije conductoare). Fiecare fază a cuțitului de contact este conectată la mijlocul izolatorului de legătură, izolatorul de legătură și se instalează pe baza axului conectat. Axul este conectat la biela (furnizată de utilizator) și la mecanismul de mișcare de tip CS6-1 prin mâner. Cuțitul de contact de conectare este compus din două plăci de cupru fante, care nu numai că mărește aria de disipare a căldurii a cuțitului de contact pentru a scădea temperatura inferioară, dar și îmbunătățește rezistența mecanică a cuțitului de contact, astfel încât stabilitatea dinamică a comutatorului este îmbunătățită. Un capăt al cuțitului de contact este montat pe blocul de contact (sau pe tija conductoare) printr-un șurub (mașina lui Shaw). GN19-12/1000, 1250 în contact cu instalarea plăcii de blocare magnetică, plus scopul plăcii de blocare magnetică este că atunci când un curent mare de scurtcircuit pentru a spori cuțitul de contact două caneluri între| atracţie. Întrerupătoarele GN19-12/400, 630 au o limită mică prin curent, deci nu este nevoie să adăugați o placă de blocare magnetică.

Funcțiile produsului

1. Izolare și siguranță: După deconectare, se stabilește un spațiu de izolare fiabil pentru a se asigura că

2. Comutare de linie: Comutați și conectați linia conform cerințelor operaționale.

3. Comutare cu curent scăzut: Folosit pentru comutarea curenților mici din circuit, cum ar fi curenții de încărcare ai bucșelor, barelor colectoare, conectorilor, cablurilor scurte, curenții condensatorilor de comutare ai condensatoarelor de egalizare a tensiunii, curenții de circulație în timpul comutării duble a magistralei și curenții de excitare ai transformatoarelor de tensiune.

4. Curent de excitare a transformatorului: În funcție de circumstanțele specifice ale diferitelor tipuri structurale, poate comuta curentul de excitare fără sarcină al transformatoarelor cu anumite capacități.

Tipuri de izolatoare de medie tensiune

Izolatoarele de medie tensiune pot fi împărțite în tipuri de exterior și interior pe baza metodelor de instalare:

- Izolatoare de medie tensiune pentru exterior: capabile să reziste la factori naturali cum ar fi vântul, ploaie, zăpadă, murdărie, condens, gheață și îngheț, potrivite pentru instalarea pe platforme exterioare.

- Izolatoare de medie tensiune pentru interior: potrivite pentru medii interioare, care necesită de obicei performanțe mai mari de izolație.

Pe baza structurii suportului de izolație, acestea pot fi împărțite în continuare în:

- Comutator de izolare cu o singură coloană: Utilizați direct spațiul vertical de sub bara superior ca izolație electrică, economisind spațiu, reducând conductorii de conectare și oferind stări clare de deconectare, potrivite în special pentru transmisia de ultra-înaltă tensiune.

- Comutator de izolare cu două coloane: Potrivit pentru cerințe de curent mai mari, oferind o stabilitate mai mare.

- Comutator de izolare cu trei coloane: Potrivit pentru sisteme de alimentare mai complexe, oferind o capacitate de sarcină și fiabilitate mai bune.

Caracteristică

1: Funcție de izolare de siguranță - În timpul întreținerii echipamentelor electrice, oferă un spațiu electric clar și un punct de deconectare pentru a asigura siguranța personalului de întreținere.

2: Limitări operaționale - Comutatorul de izolare nu poate fi acționat sub sarcină; nu trebuie folosit pentru întreruperea sau închiderea curenților de sarcină sau a curenților de scurtcircuit. Întrerupătoarele de izolare echipate cu o cameră de stingere a arcului pot funcționa sub sarcini mici și linii descărcate.

Etape de operare

Funcționare la pornire: Închideți mai întâi întrerupătorul de izolare, apoi închideți întrerupătorul sau întrerupătorul de sarcină.

Funcționare la oprire: Mai întâi deschideți întrerupătorul sau întrerupătorul de sarcină, apoi deschideți întrerupătorul de izolare.

Selectia modelului

Când selectați un întrerupător de izolare, asigurați-vă că tensiunea nominală, curentul nominal, curentul de stabilitate dinamică și curentul de stabilitate termică îndeplinesc cerințele aplicației. Rolul principal al comutatorului de izolare este de a deconecta circuitele fără curent de sarcină, permițând întreținerea în siguranță. Înainte de a acţiona întrerupătorul de izolare, asiguraţi-vă că întrerupătorul a deconectat circuitul.

Sfaturi de siguranță

Separatorul nu are un dispozitiv specializat de stingere a arcului; nu-l utilizați în condiții de sarcină sau de scurtcircuit pentru a asigura siguranța echipamentelor și a personalului.

Informații de bază.

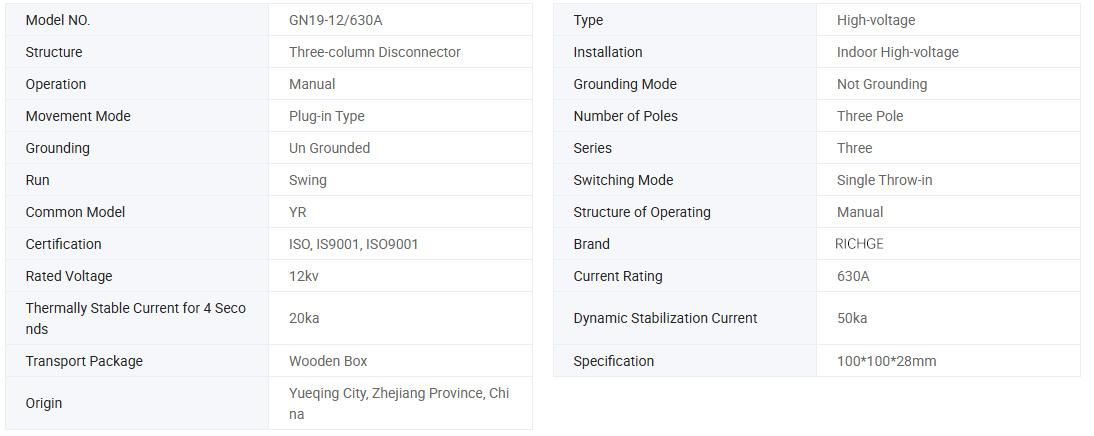

Parametru tehnic

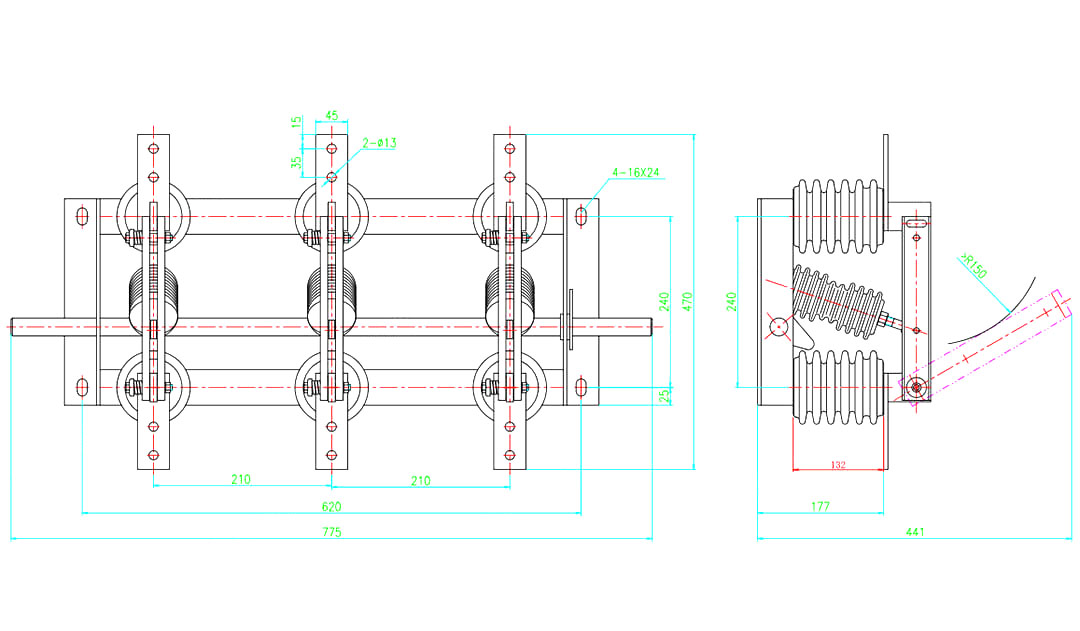

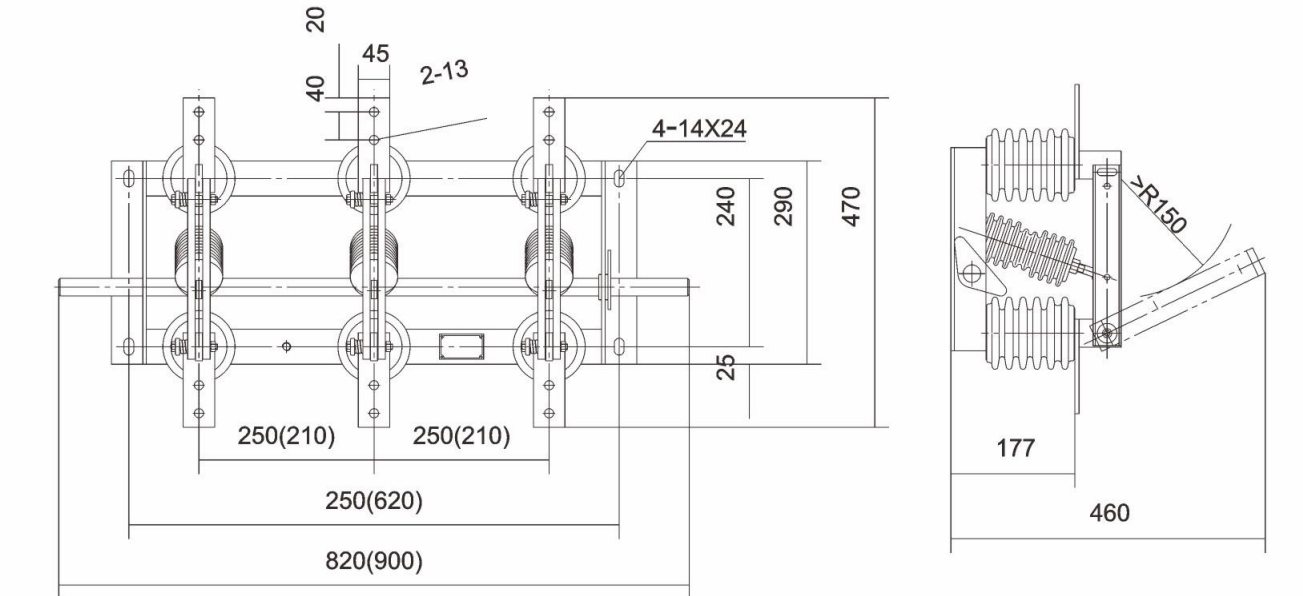

Desen

Utilizați condițiile de mediu

1. Limita superioară a temperaturii ambientale +40℃, limita inferioară -l0℃, Notă: Permiteți depozitarea și transportul la -25℃

2. Altitudinea nu mai mult de 1000m

3. Umiditate relativă: media zilnică nu este mai mare de 95%, media lunară nu este mai mare de 90%

4. Presiunea vaporilor de apă: media zilnică nu este mai mare de 2,2 × 10-3Mpa, media lunară nu este mai mare de 1,8 × 10-3Mpa

5. Aerul din jur trebuie să fie lipsit de gaze corozive sau combustibile, vapori de apă și alte poluări evidente.

6. Fără vibrații regulate și violente.

Notă: Vă rugăm să consultați producătorul pentru a rezolva problema dacă aceasta nu este în conformitate cu condițiile de mai sus

Instructiuni de comanda

●Acceptați OEM și ODM: DA

●Certificat: CE, rapoarte de testare

●Timp de productie: 7~ 12 zile lucratoare

●Perioada de garantie: 12 luni

●Timp de livrare: 15 zile

● Când comandați acest comutator, vă rugăm să indicați specificațiile modelului, tensiunea nominală, curentul nominal și alte date tehnice.

●Dacă există cerințe speciale, ne puteți negocia pentru a le rezolva.
