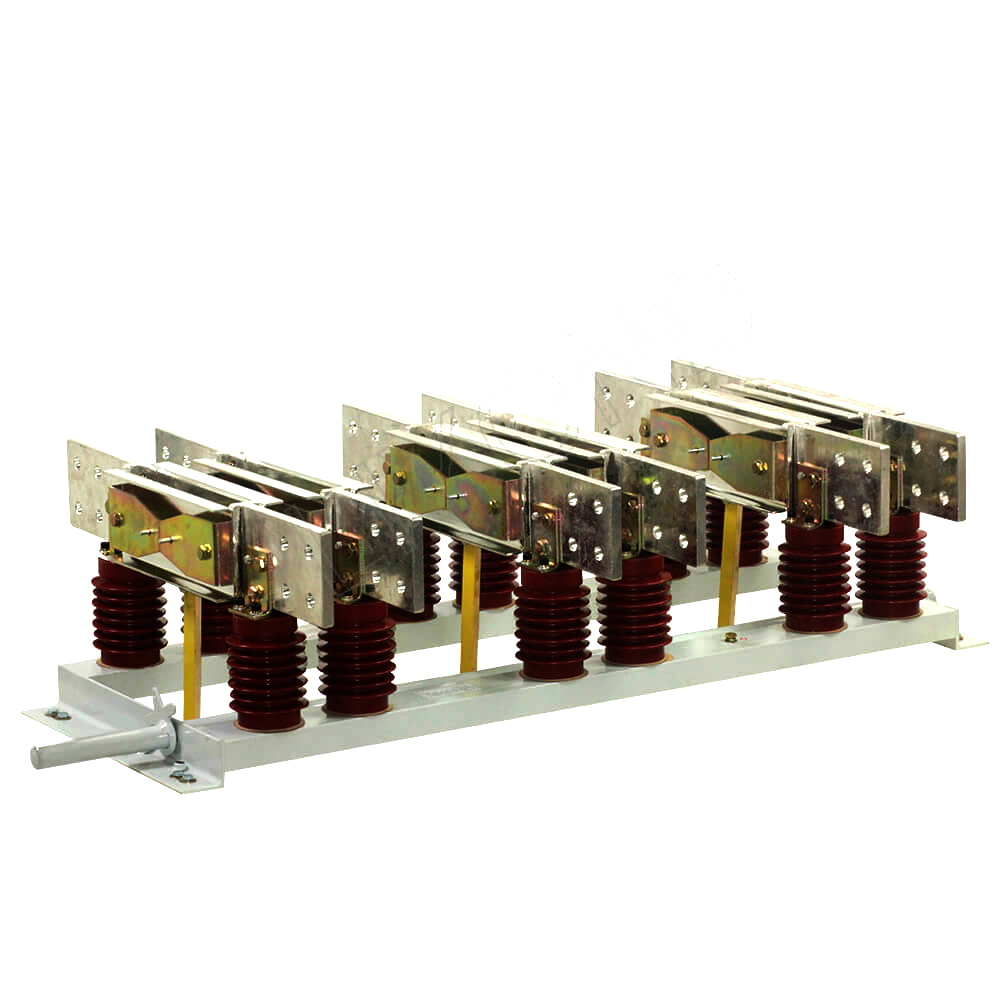

GN22-12 Comutator de izolare trifazat 6300A Curenți ridicati Tensiune ridicată pentru interior

GN22-12 Comutator de izolare trifazat 6300A Curenți ridicati Tensiune ridicată pentru interior

    Seria GN22-12 (C) (D) de înaltă tensiune cu secționare interioară de înaltă tensiune este utilizată în sistemele de alimentare cu tensiune nominală de 12 kV, 50 Hz și mai jos, pentru a conecta, deconecta sau converti linii sub tensiune, dar fără sarcină.

Mecanism de potrivire: Echipat cu CS6-1, CS6-2 și alte mecanisme de operare manuală, precum și mecanisme de acționare electrice pot fi, de asemenea, utilizate.

   Această serie de comutatoare sunt acționate de mecanismul de acționare manual CS6-2 sau mecanismul de acționare electric și poate fi instalată pe partea stângă sau dreaptă a deconectatorului.

Caracteristici structurale

Acest produs este un comutator de izolare de curent ridicat cu o structură trifazată comună a cuțitului inferior. Adoptă un prototip de blocare mecanică cu o acțiune în două etape de închidere și contact, obținând contact fără uzură, forță de operare mică, presiune mare de contact și stabilitate termică dinamică bună.

Domenii de aplicare:

Sisteme de comutație: Utilizate în aparatele de comutație închise cu metal pentru izolarea și protejarea circuitelor electrice.

Echipament de distribuție a energiei: Ideal pentru utilizarea în stațiile electrice, asigurând izolarea în siguranță a circuitului în timpul întreținerii.

Centrale electrice: utilizate în aplicații interioare unde este necesară izolarea electrică de înaltă tensiune pentru operațiuni și întreținere în siguranță.

Stații de transformare: aplicate în stațiile de transformare pentru izolarea în siguranță a circuitelor de transformare.

Instalații de energie regenerabilă: pot fi utilizate în sisteme de stocare a energiei sau de energie regenerabilă, cum ar fi parcuri solare și eoliene, pentru protecție și izolare în timpul întreținerii.

Condiții de mediu pentru utilizare

1. Temperatura aerului ambiental: -15℃~40℃, temperatura medie zilnică ≦35℃.

2.Altitudine ≦1000m.

3. Condiții de temperatură:

Umiditatea relativă medie zilnică ≦95%, presiunea medie zilnică a vaporilor de apă ≦2,2kPa;

Umiditatea relativă medie lunară ≦90%, presiunea medie lunară a vaporilor de apă ≦1,8kPa.

4.Intensitatea cutremurului ≦8 grade.

5. Locuri fără incendiu, pericol de explozie, poluare severă, coroziune chimică și vibrații severe.

Notă: Dacă condițiile de utilizare a produsului depășesc prevederile de mai sus, utilizatorul va negocia și va stabili cu compania.

Informații de bază.

Descrieți afișajul

Parametru tehnic

Model.	Tensiune nominală	Curent nominal	Curent de stabilitate termică de 4 secunde (valoare efectivă) kA	Curent de stabilitate dinamică (valoare de vârf) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

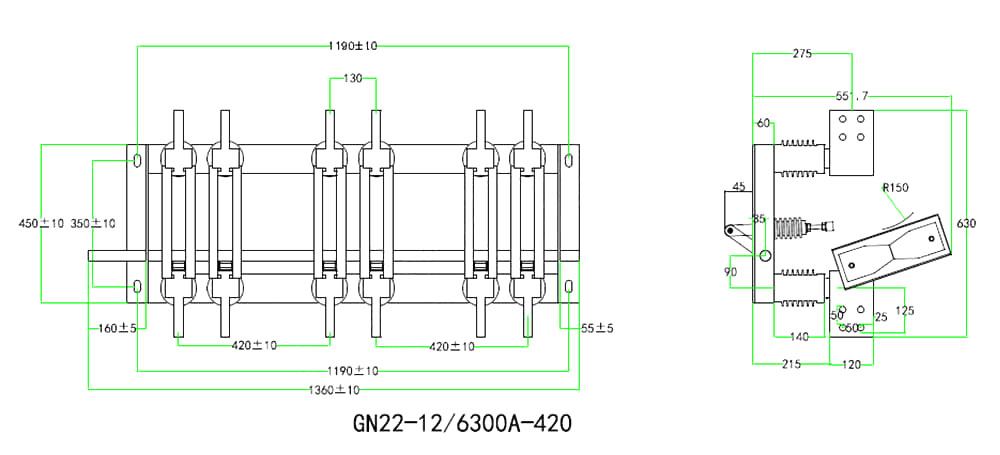

Referință desen dimensional (6300A)
