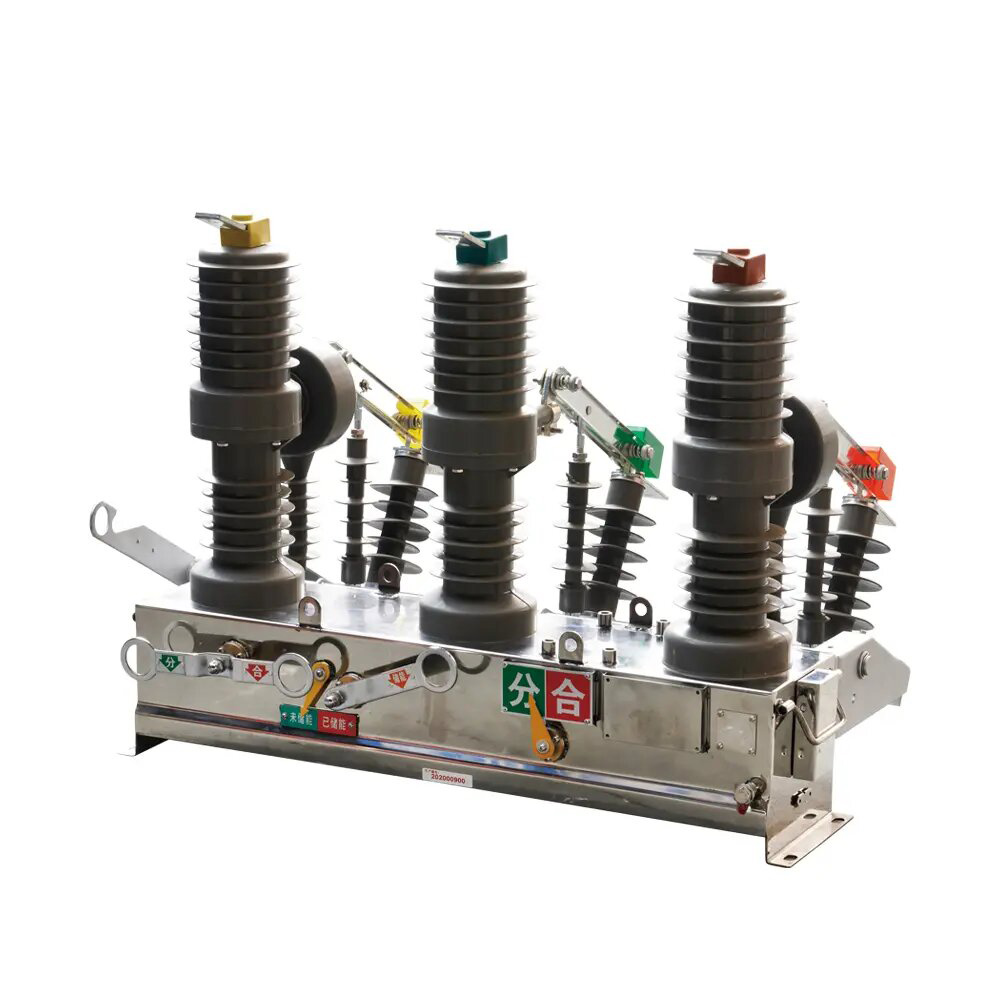

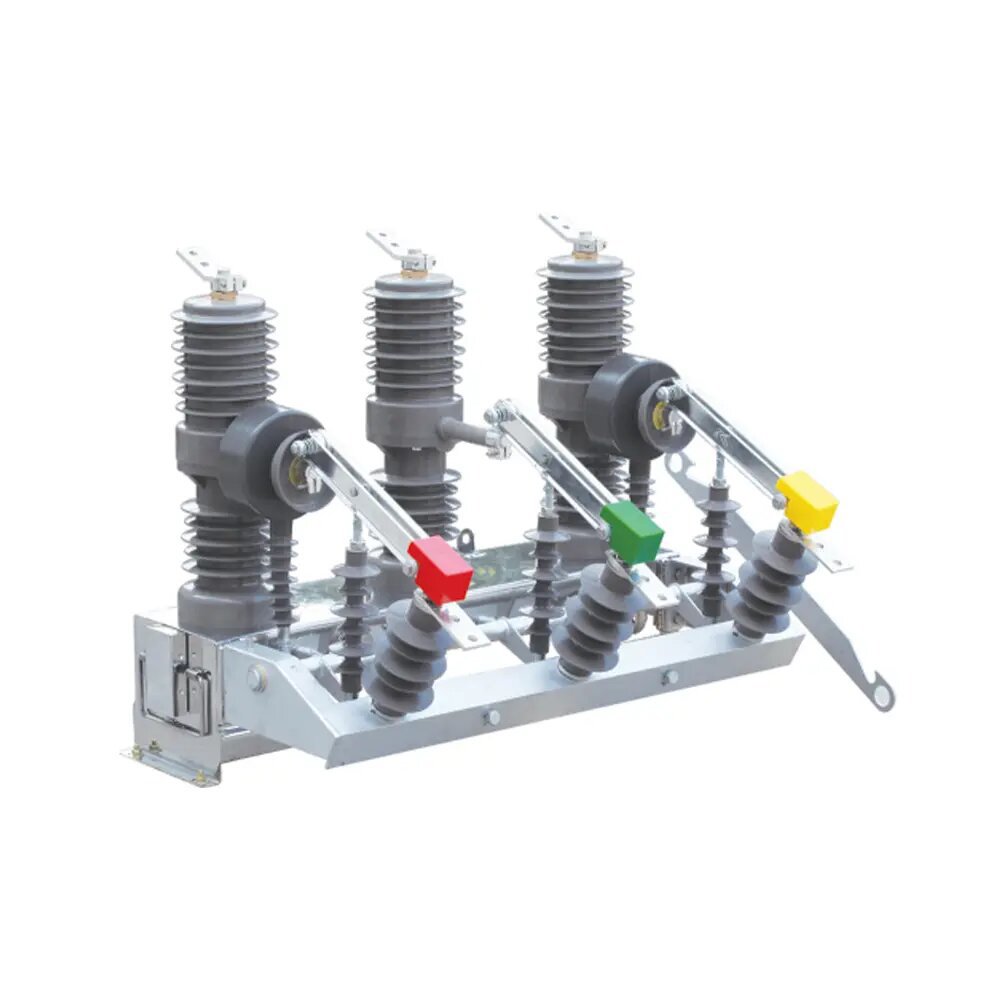

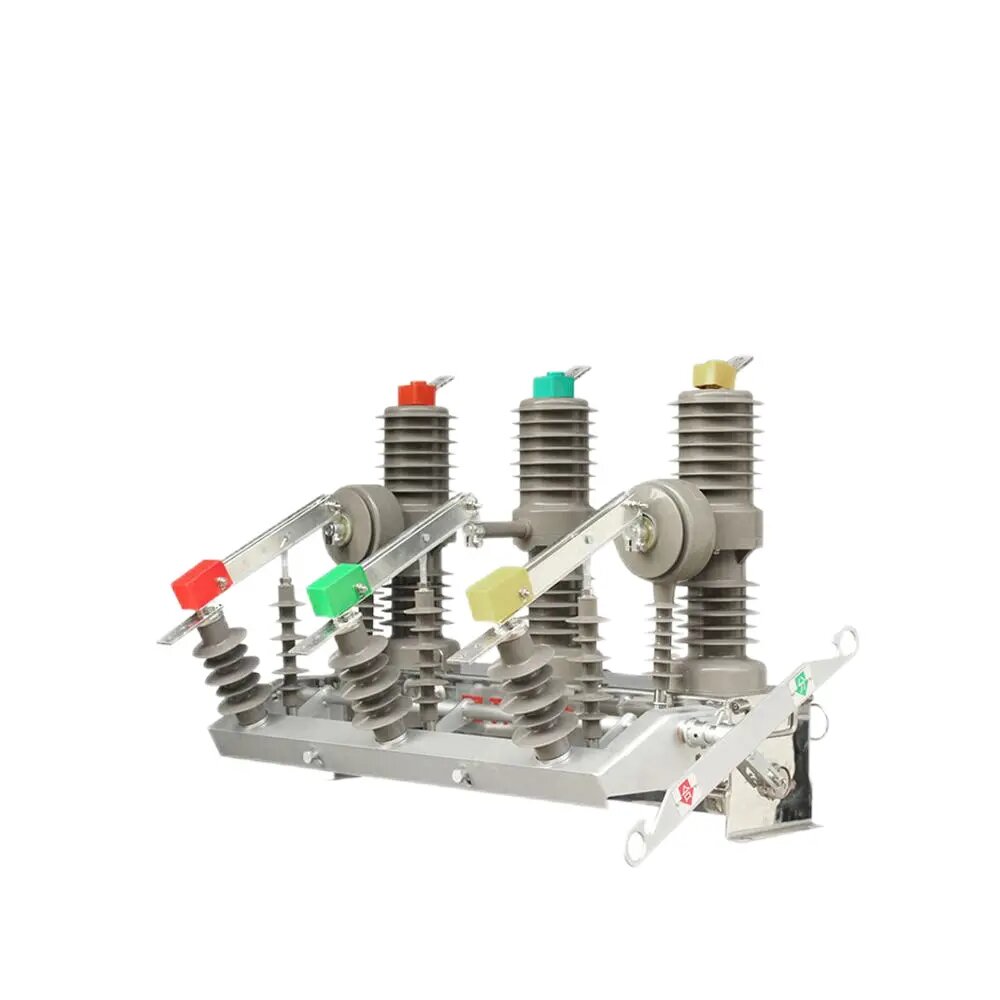

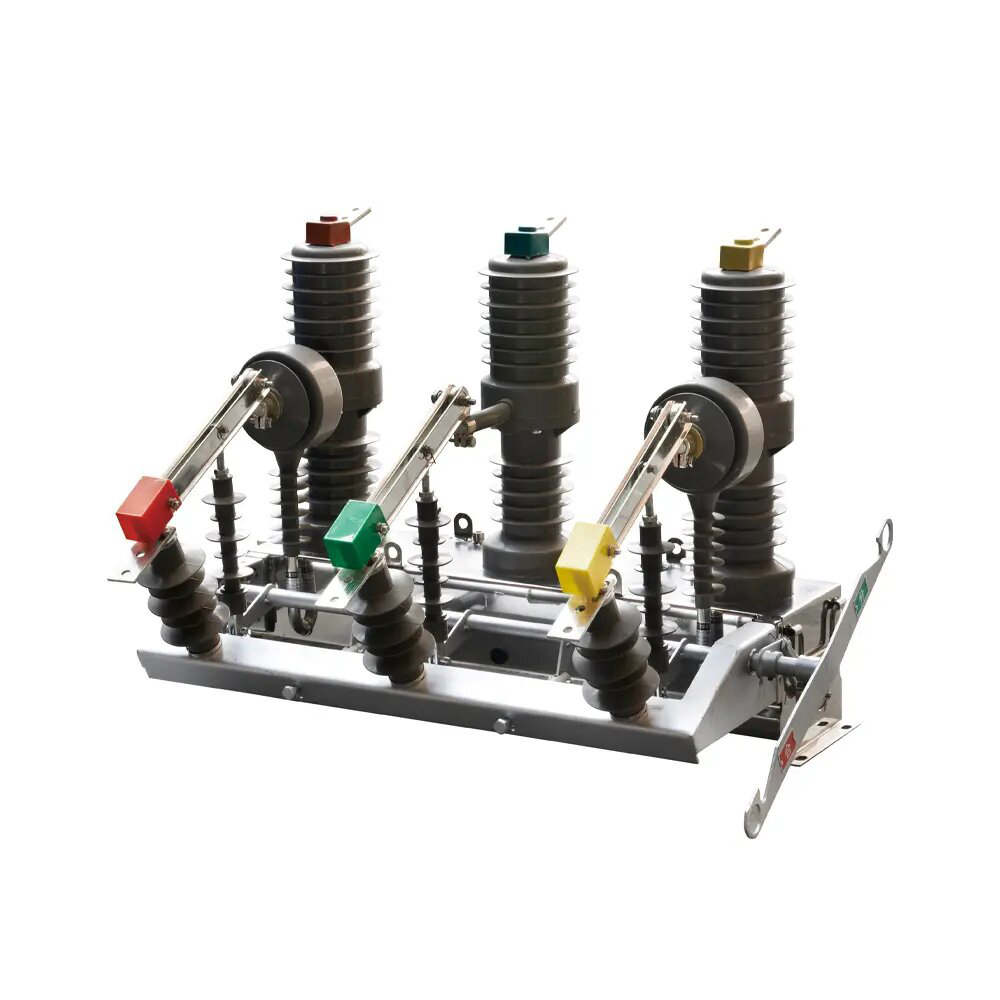

ZW32-12 întrerupător de circuite de vid în aer liber cu recloser auto controler

ZW32-12 întrerupător de circuite de vid în aer liber cu recloser auto controler

ZW32-12 întrerupătorul de circuite de vid în aer liber (denumit în continuare Circuit Breaker) este un echipament de distribuție a energiei exterioare, cu tensiune nominală de 12kV și trifazică AC 50Hz. Este utilizat în principal pentru a rupe și închide curentul de încărcare, curentul de suprasarcină și curentul de scurtcircuit în sistemul de alimentare. Este adecvat pentru protecție și control în sistemele de stații de stații de întreprindere industriale și miniere și locurile în care rețelele de energie rurală funcționează frecvent.

Seria ZW32-12 Acțiuni de înaltă tensiune de înaltă tensiune se respectă cu GB 1984 „Circuite de înaltă tensiune AC” și Comisia Electrotehnică Internațională IEC 60056 „Break-uri de înaltă tensiune AC” și alte standarde.

Întrerupătorul are caracteristicile de dimensiuni mici, greutate ușoară, anti-condensare și fără întreținere și se poate adapta condițiilor meteo dure și mediilor murdare.

ZW32-12 Breaker de circuite de vid în aer liber MV este echipamentul de distribuție în aer liber cu tensiune nominală 12kV, trei faze AC 50Hz. Este utilizat în sistemul de distribuție a întreprinderilor industriale și miniere pentru protejarea și controlul utilizării. De asemenea, este utilizat în locurile rețelei de energie rurală, cu funcționare frecventă pentru ruperea și închiderea curentului de încărcare și a curentului de încărcare și a curentului de scurtcircuit al sistemului de alimentare.

Izolația în afara interpretării în vid adoptă carcasă de cauciuc din silicon, cu o viață mai lungă, fiabilitate mai mare, rezistență bună la vreme, convenabilă pentru transport, o evaluare bună. Mecanismul de funcționare adoptă miniaturizarea, mecanismul de funcționare cu arc fiabil ridicat, are avantajele structurii simple, durata de viață mecanică de până la 10000 de ori.

Acest întreruptor de circuit și controler pot forma un set complet ca recloser, realizează telecomandă, telemetrie, comunicare la distanță, reglare la distanță patru funcții de la distanță. Caracteristici ale produsului: fără pericole de combustie și explozie, întreținere fără întreținere, dimensiuni mici, greutate ușoară (mai puțin de 100 kg), durată de viață lungă (milioane), siguranță și fiabilitate, funcționare simplă, întreținere convenabilă și instalare. Poate fi echipat cu electronică de putere PT pentru telecomanda la distanță scurtă poate fi echipată cu alimentare cu putere dublă

dispozitiv de comutare și sistem inteligent de automatizare a serviciilor de preparare a preplătorilor de plată.

Standard: IEC 62271-100

Caracteristici

1. Breakerul de circuit adoptă o structură de structură trifazată, care are caracteristicile performanței de rupere, fără pericole de ardere și explozie, fără întreținere, dimensiuni mici, greutate ușoară și durată de viață lungă.

2. Breakerul de circuit adoptă o structură complet închisă, cu o performanță bună de sigilare, care ajută la îmbunătățirea performanței rezistenței la umiditate și anti-condensare și este potrivit în special pentru utilizare în zonele reci sau umede.

3. Stâlpii trifazați și transformatorii curente folosesc izolație solidă de rășină epoxidică importată sau folosesc izolație solidă din cauciuc de silicon din razlă de externalizare a cauciucului de silicon; Are caracteristicile rezistenței la temperatură ridicată și scăzută, rezistență la ultraviolete și rezistență la îmbătrânire.

4. Mecanismul de operare adoptă un mecanism de funcționare a arcului miniaturizat, puterea motorului de stocare a energiei este mică, iar consumul de energie de deschidere și închidere este scăzut; Transmiterea mecanismului adoptă modul de transmisie directă, numărul de piese este mic, iar fiabilitatea este ridicată. Mecanismul de funcționare este plasat într -o cutie de mecanism sigilat, care rezolvă problema coroziunii mecanismului de funcționare și îmbunătățește fiabilitatea mecanismului.

5. Operația de deschidere și închidere a întrerupătorului poate fi acționată manual sau electric și prin telecomandă. Poate fi potrivit cu controler inteligent pentru a realiza automatizarea distribuției de energie și poate fi, de asemenea, combinat cu recloser pentru a forma recloser automat și secțiune.

6. întrerupătorul poate fi echipat cu transformatoare de curent în două faze sau trifazate pentru protecția supra-curentului sau scurtcircuit și poate oferi, de asemenea, semnale de achiziție curente pentru controlerul inteligent; Transformatoarele actuale pentru contorizare pot fi adăugate în funcție de cerințele utilizatorului.

7. întrerupătorul poate fi echipat cu un întrerupător de izolare a legăturilor trifazate și există o fractură vizibilă atunci când întrerupătorul de izolare este deschis și este echipat cu un dispozitiv de blocare anti-mistake cu corpul întrerupătorului. Când întrerupătorul este în poziția de închidere, întrerupătorul de izolare nu poate fi deschis sau închis; Întrerupătorul de circuit poate fi acționat numai atunci când cuțitul de izolare este complet închis sau complet deschis. Izolatoarele de stâlpi cu arșul pot fi conectate împreună pentru o întreținere ușoară.

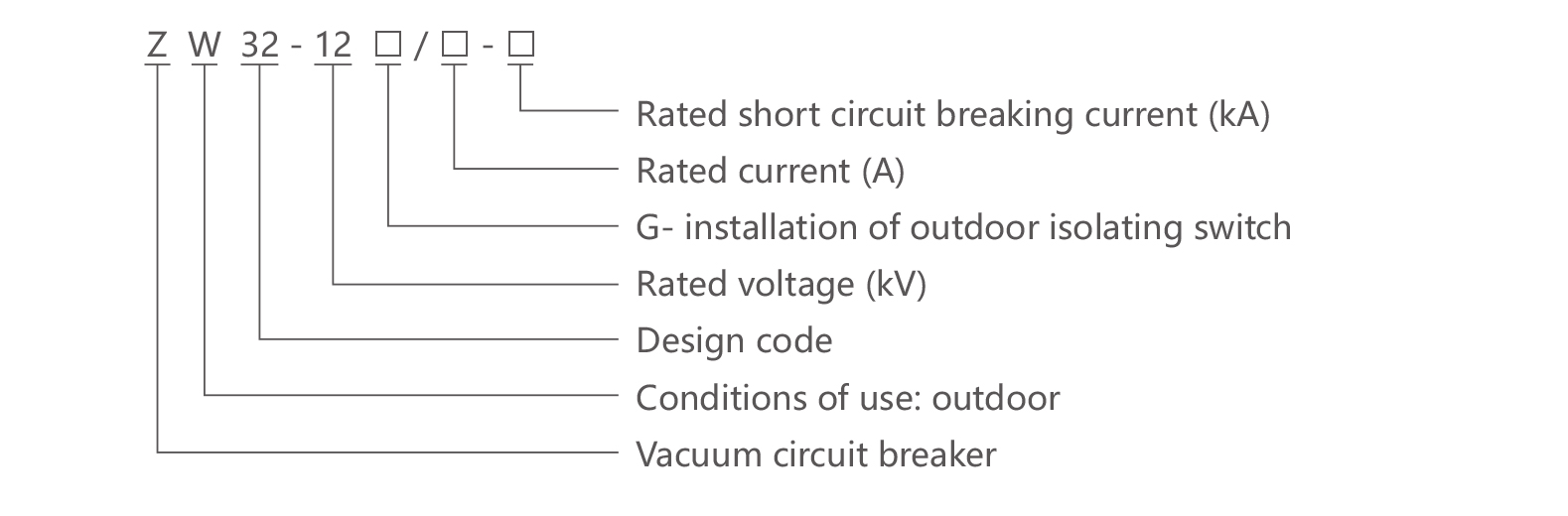

Selecţie

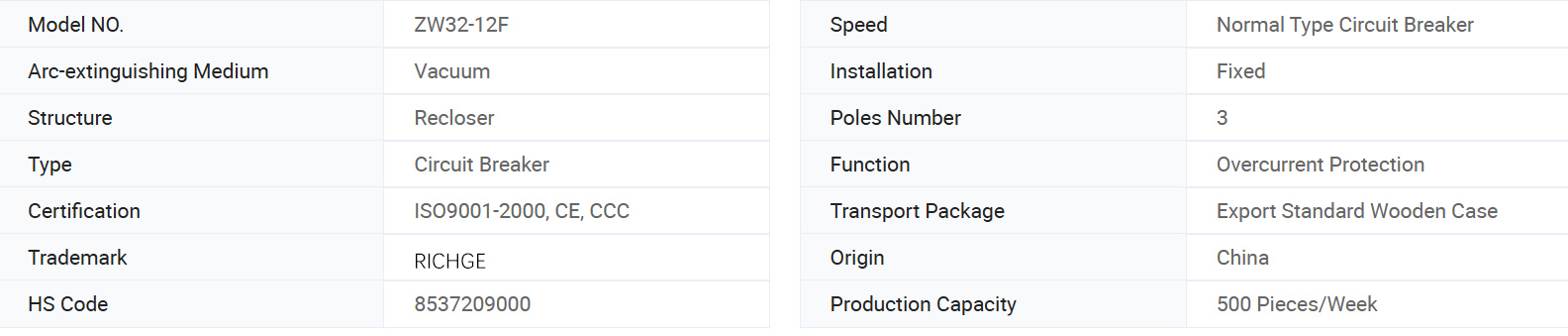

Informații de bază.

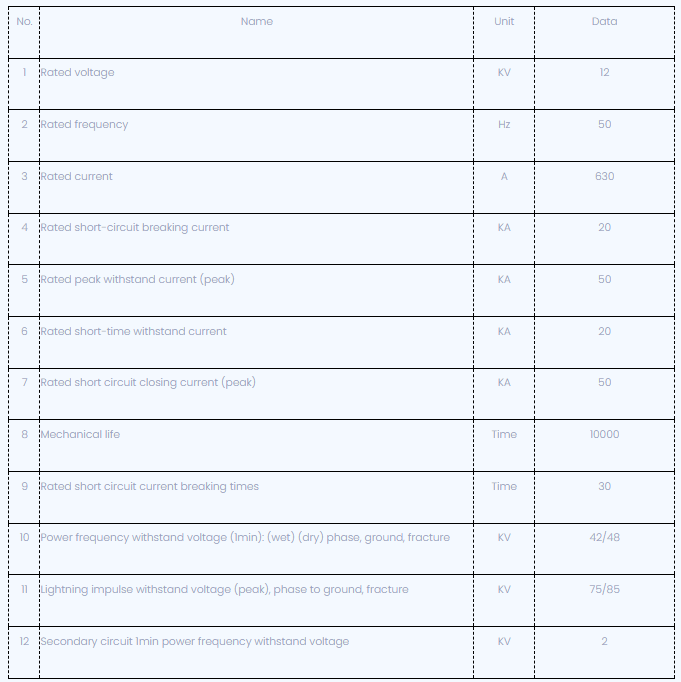

Parametrul tehnic

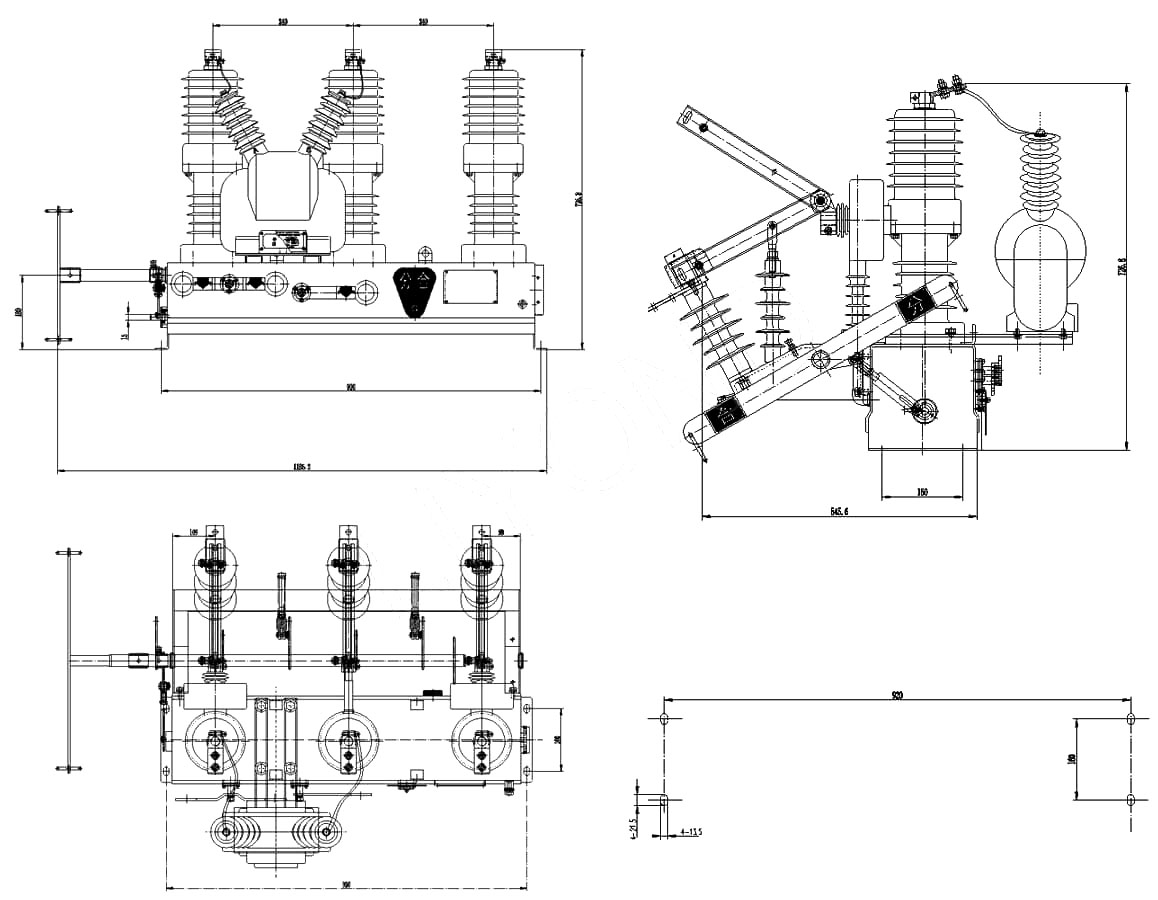

Desen dimensional:

ZW32-12 Referință de dimensiuni

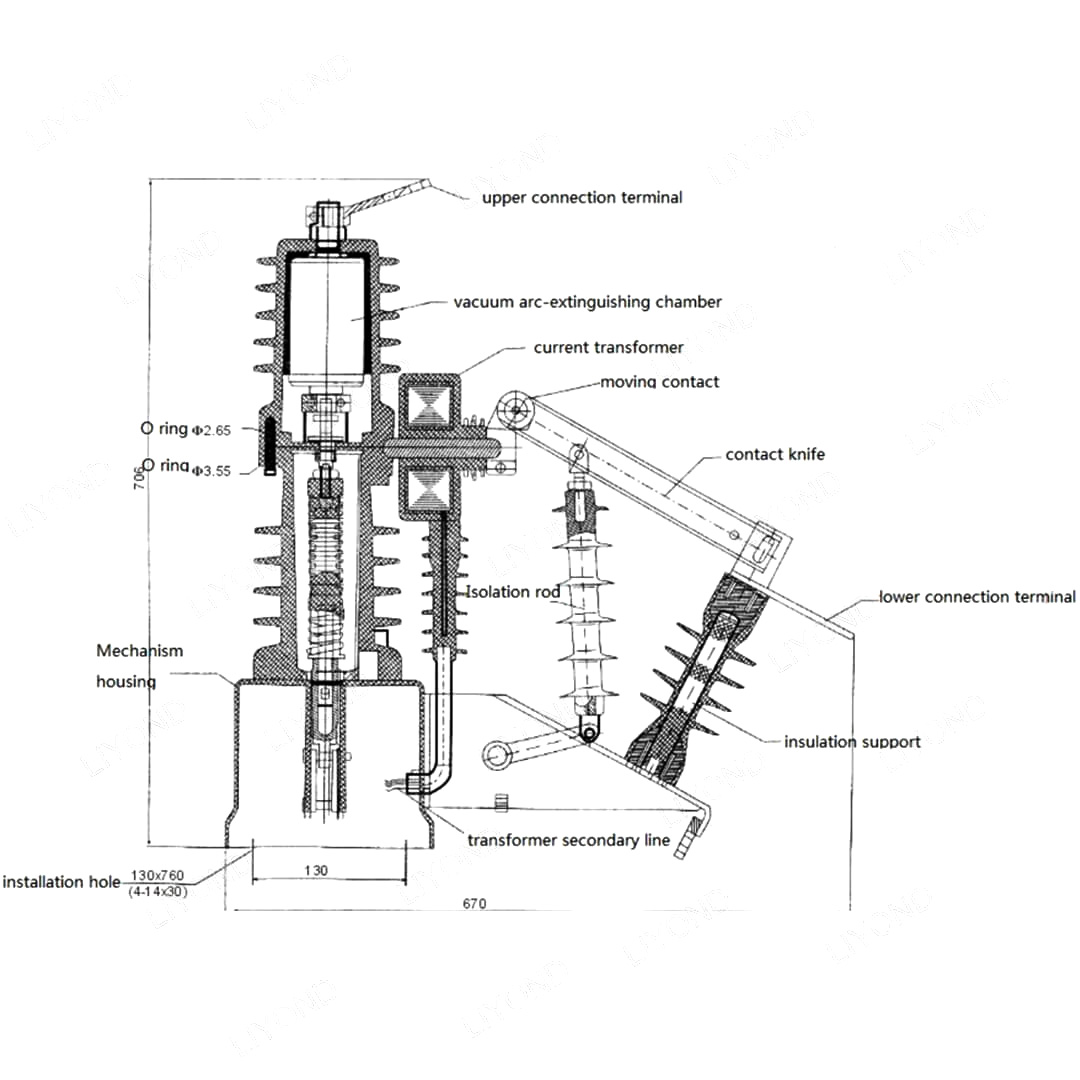

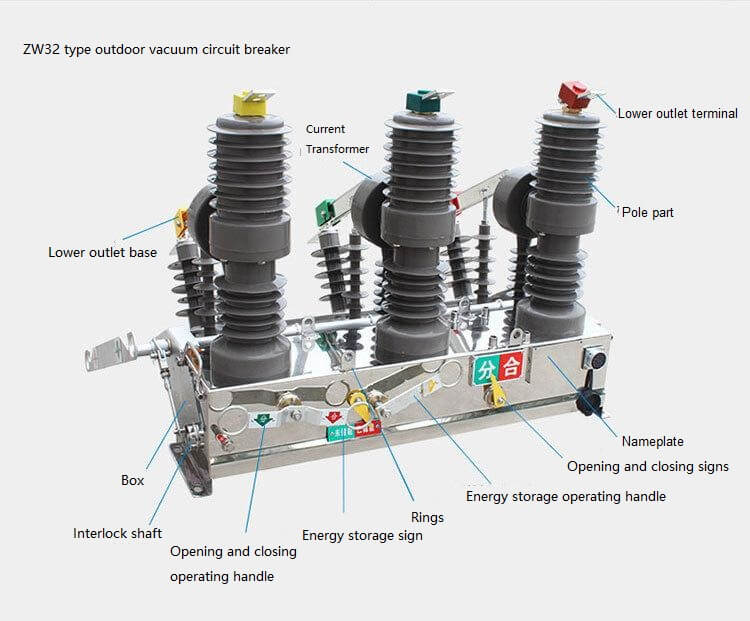

Referință de structură ZW32-12

ZW32 Structura auto -recloser

Condiții de muncă

1. Temperatura aerului ambiental: -40 ℃ ~+40 ℃;

2. Altitudine: nu mai mult de 2000m;

3. Aerul din jur poate fi poluat de praf, fum, gaz coroziv, abur sau spray de sare;

4. Viteza vântului nu depășește 34m/s (echivalent cu 700pa pe suprafața cilindrică);

5. Vibrația sau mișcarea la sol din echipamentele de comutare și de control pot fi ignorate;

6. Nivel de poluare: ⅲ
