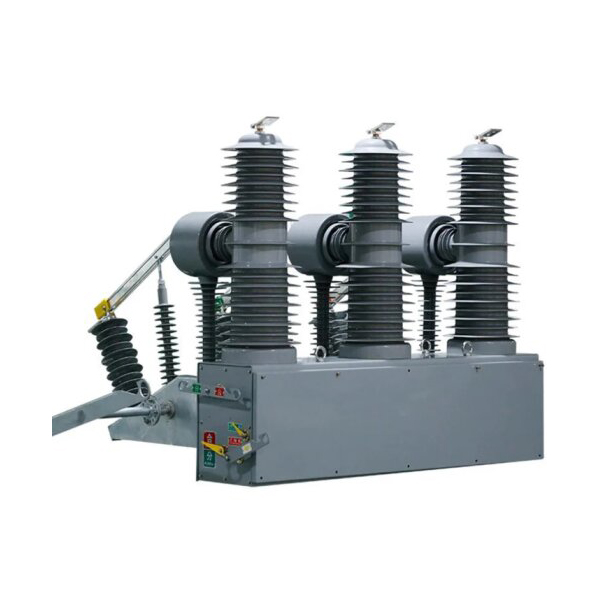

ZW32-40.5KV Breaker automat de vid montat pe stâlp montat pe stâlp 35kV

ZW32-40.5KV Breaker automat de vid montat pe stâlp montat pe stâlp 35kV

Seria ZW32-40.5, întrerupătoarele de vid de înaltă tensiune de înaltă tensiune sunt utilizate în sisteme de alimentare trifazate cu AC 50Hz și tensiune nominală de 35kV, ca mijloc de separare și combinare a curentului de încărcare, a curentului de suprasarcină și a curentului de scurtcircuit. Întrerupătorul de circuit poate fi echipat cu controler de recuperare pentru a identifica caracteristicile curente și pentru a realiza multiple reclamă automată, PT auto-furnizată ca sursă de alimentare pentru a deveni un întreruptor inteligent cu tensiune și ieșire a semnalului curent și poate fi controlat; de către PT electronic pentru a furniza energie și poate completa întârzierea supracurentului, întârzierea curentului de intrare, protecția compozită cu trei etape de scurtă durată.

ZW32-40.5 întrerupătorul de circuit de vid de înaltă tensiune de înaltă tensiune este compus în principal din pol sigilat integrat, transformator de curent, mecanism de operare și corp de cutii. Acest tip de întrerupător este miniaturizat, iar coaja sa este din cutie de oțel de înaltă calitate. Trasformatorii de curent pot fi selectați în funcție de nevoile utilizatorilor. ZW32-40.5 Breaker de circuit de vid de înaltă tensiune de înaltă tensiune și combinație de control inteligentă potrivită. Operația de comutare poate fi realizată local și poate fi, de asemenea, operată de telecomandă prin interfața de comunicare. Altele informații ale întrerupătorului pot fi, de asemenea, transmise centrului de control, iar canalul de comunicare poate fi cablu, fibre optice.GPRS/CDMA, GSM, etc.

Caracteristici

(1) Seria ZW32-40.5 de produse în general pentru tipul pilonului, comună trifazată montată pe o cutie de mecanism, capătul dinamic al camerei de interruptor prin brațul de inflexiune, tije de legătură izolate pentru arborele de ieșire al mecanismului conectat. Mecanismul și tija de conectare conectată cu întrerupătorul sunt într -o cutie impermeabilă. Mecanismul de transmisie al întrerupătorului este compus dintr -o tijă de conectare și un braț de cârjă, iar capătul dinamic al camerei de interruptor este conectat la arborele de ieșire al mecanismului de funcționare printr -un braț de cârjă, o tijă de cravată izolată, o tijă de conectare și un mecanism de funcționare. Rotația arborelui de ieșire este determinată să realizeze contactul dinamic al camerei de stingere a arcului pentru a efectua acțiunea de divizare și închidere.

(2) Produsele din seria ZW32-40.5 sunt echipate cu transformatorul curent, fiecare fază poate lua patru înfășurări, dintre care două sunt utilizate pentru măsurare, două pentru protecție. Conform nevoii clientului, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 poate fi instalat transformatorul curent.

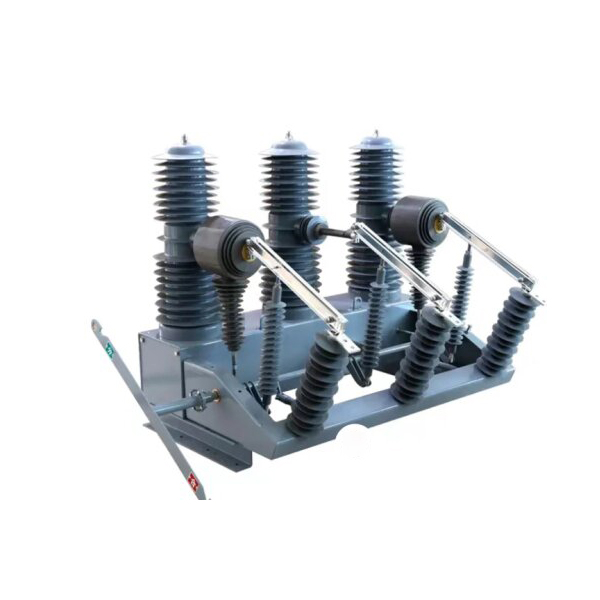

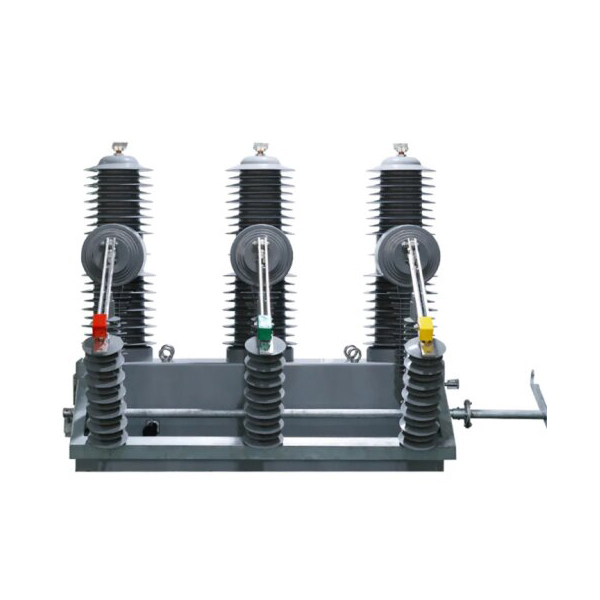

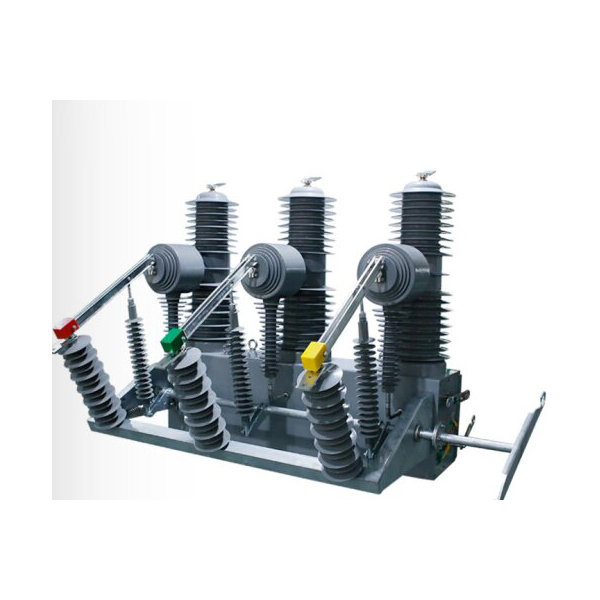

(3) Comutatoarele de deconectare pot fi adăugate pe partea laterală a întrerupătorului pentru a forma un întrerupător de vid de înaltă tensiune de înaltă tensiune și un aparat de combinație de deconectare de înaltă tensiune de înaltă tensiune, care mărește pauzele de deconectare vizibile și are o funcționare fiabilă de blocare.

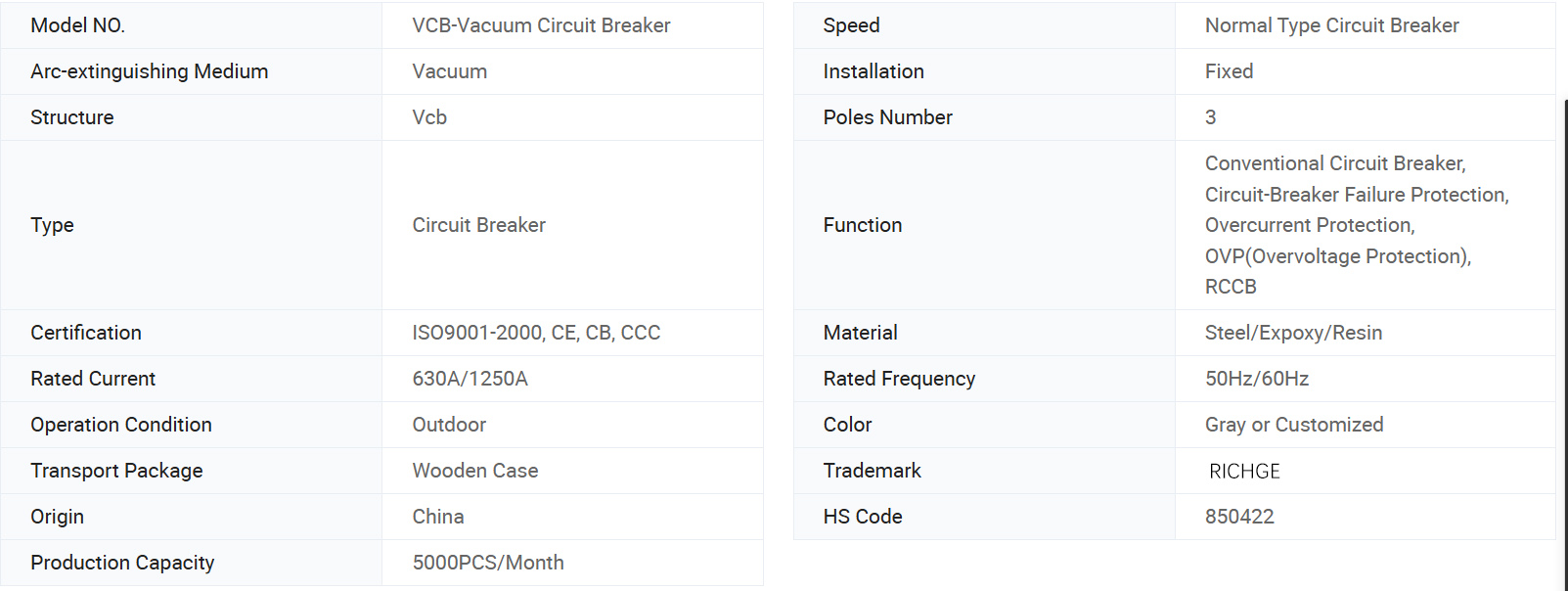

Informații de bază.

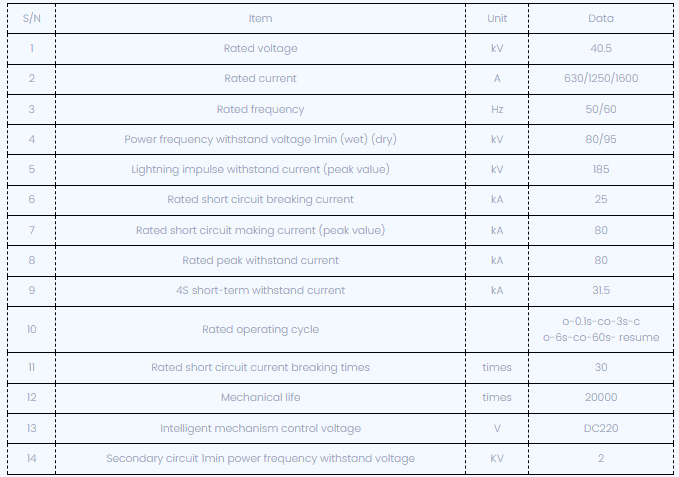

Parametrul tehnic

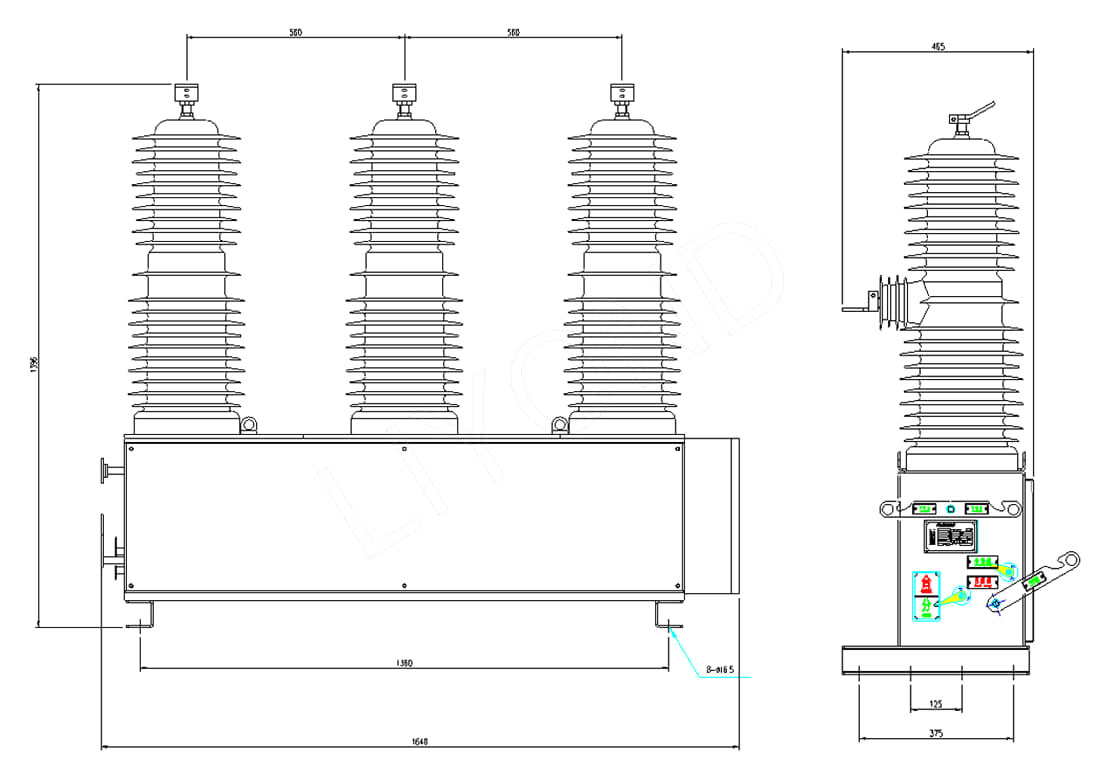

Desen dimensional:

Referință ZW32-40.5DIMISIUNI

Când comandați, vă rugăm să specificați tipul de produs, numele, cantitatea, curentul nominal, curentul de rupere de scurtcircuit, raportul curent al transformatorului de curent, modul de funcționare și tensiunea de funcționare etc.

Condiții de muncă

1. Temperatura aerului ambiant: -30 ℃ ~+60 ℃;

2. Altitudinea: nu mai mult de 2.000 de metri;

3. Viteza vântului nu depășește 34m/s;

¨ Vibrațiile sau mișcările la sol din afara echipamentelor de comutare și de control sunt neglijabile;

4. Nivel de poluare: nivelul IV;

5. Temperatura de stocare -40 ℃ ~+85 ℃.
