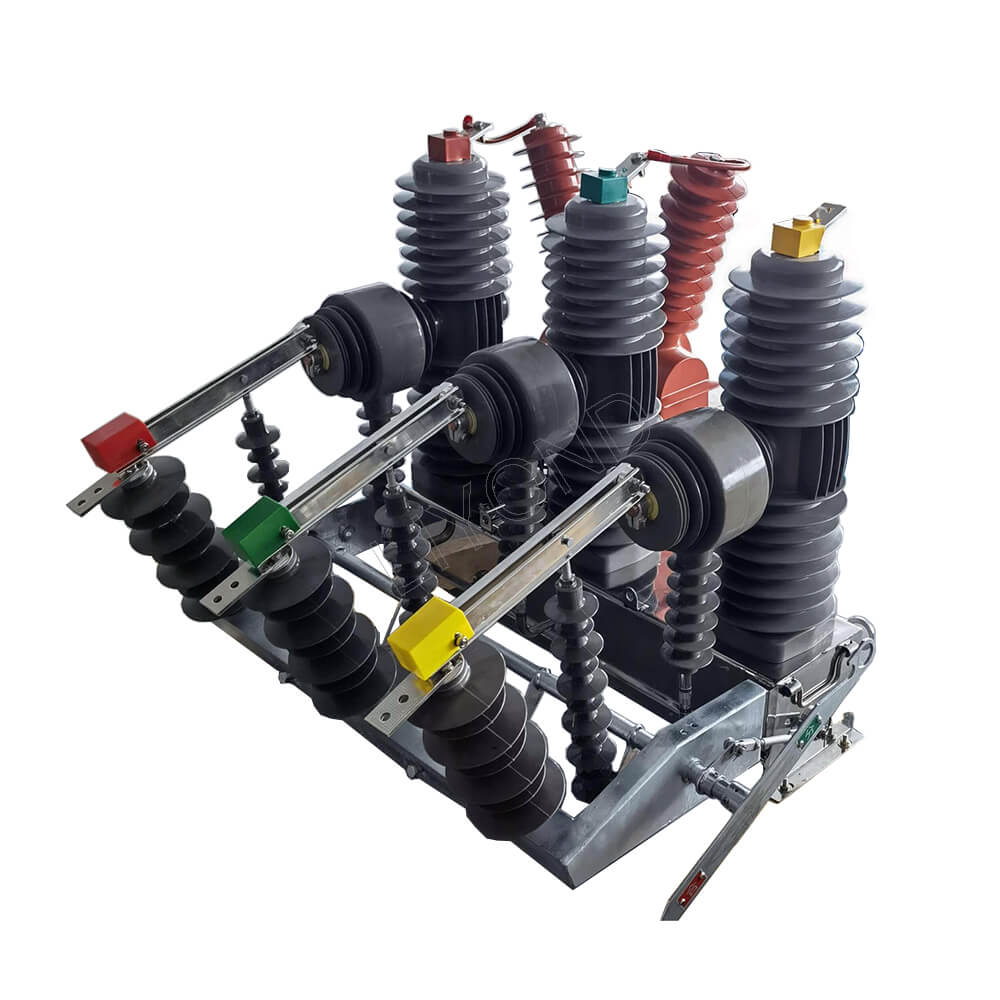

24kV în aer liber de înaltă tensiune de înaltă tensiune, cu trei faze, montat pe stâlp, montat pe stâlp de vid

24kV în aer liber de înaltă tensiune de înaltă tensiune, cu trei faze, montat pe stâlp, montat pe stâlp

Seria ZW32-24, întrerupătorul de vid de înaltă tensiune exterioară este utilizat în AC 50Hz, tensiune nominală de 24kV sistem de alimentare trifazică pentru închiderea/ruperea curentului de încărcare, a supracurentului și a curentului de scurtcircuit. Breakerul poate echipa cu controlerul de recuperare la caracteristicile curentului de rupere a identității și poate realiza multiple recoltare automată sau izolare a defecțiunilor. PT-uri auto-furnizate ca sursă de alimentare, devine un întrerupător inteligent capabil să controleze cu o ieșire de tensiune și curent. PT electronic asigură sursa de alimentare și poate completa protecția compozită în trei etape a întârzierii supracurentelor de întârziere a curentului de intrare, și a scurtcircuitului și a încălcării rapide.

Poate fi echipat cu un mecanism de funcționare cu arc, care are funcții de bază, cum ar fi ruperea și închiderea curentului de încărcare, curentul de suprasarcină și curentul de scurtcircuit. Este tipul de bază al seriei ZW32-24. Întrerupătorul de circuit și întrerupătorul de izolare pot fi combinate pentru a forma un „întreruptor combinat” (denumit în continuare „întrerupător combinat”) cu o fractură distinctă. Pe întrerupătorul de izolare, utilizatorul poate alege să utilizeze teaca izolatoare din cauciuc din silicon, care are caracteristicile ploii, zăpadă, nisip și anti-poluare și coroziune și poate evita efectiv înghețarea și oxidarea comutatorului de izolare.

Întrerupătorul de circuit poate fi eGoped cu un Lightning Serester, iar Lightning Arrester poate fi instalat pe orice parte a liniilor de intrare și de ieșire în conformitate cu cerințele utilizatorului;

Întrerupătorul de circuit poate fi echipat cu un controler de curent de intrare, care are funcția de a scăpa de flux și de ruperea supra-curentului: întreruptorul de circuit poate fi echipat cu 2 până la 3 transformatoare de măsurare sau măsurare.

Controlerul Recloser poate fi configurat ca un întrerupător inteligent de tip recloser. Tipul de bază și controlerul de recuperare sunt potrivite pentru ocazia alimentării ușor de accesat. Tipul PT și controlerul de coincidență sunt potrivite pentru ocazia fără sursă de alimentare. Întrerupătorul inteligent este adecvat pentru sursa de alimentare cu tip radiație și sistemul de alimentare cu rețea inelară pentru a ajuta sistemul să elimine defecțiunile tranzitorii și să restabilească automat alimentarea și, de asemenea

ZW32-24 Accesul de înaltă tensiune de înaltă tensiune de înaltă tensiune (denumit în continuare întreruptor) este o tensiune evaluată de 24kV, 50Hz echipament de distribuție a energiei exterioare în exterior. Este utilizat în principal pentru a deschide și închide curentul de încărcare, curentul de suprasarcină și curentul de scurtcircuit în sistemul de alimentare. Curent de suprasarcină și curent de scurtcircuit. Potrivit pentru stații și întreprinderi industriale și miniere din sistemul de distribuție în scopuri de protecție și control, mai mult este potrivit pentru rețeaua rurală și locul funcționării frecvente.

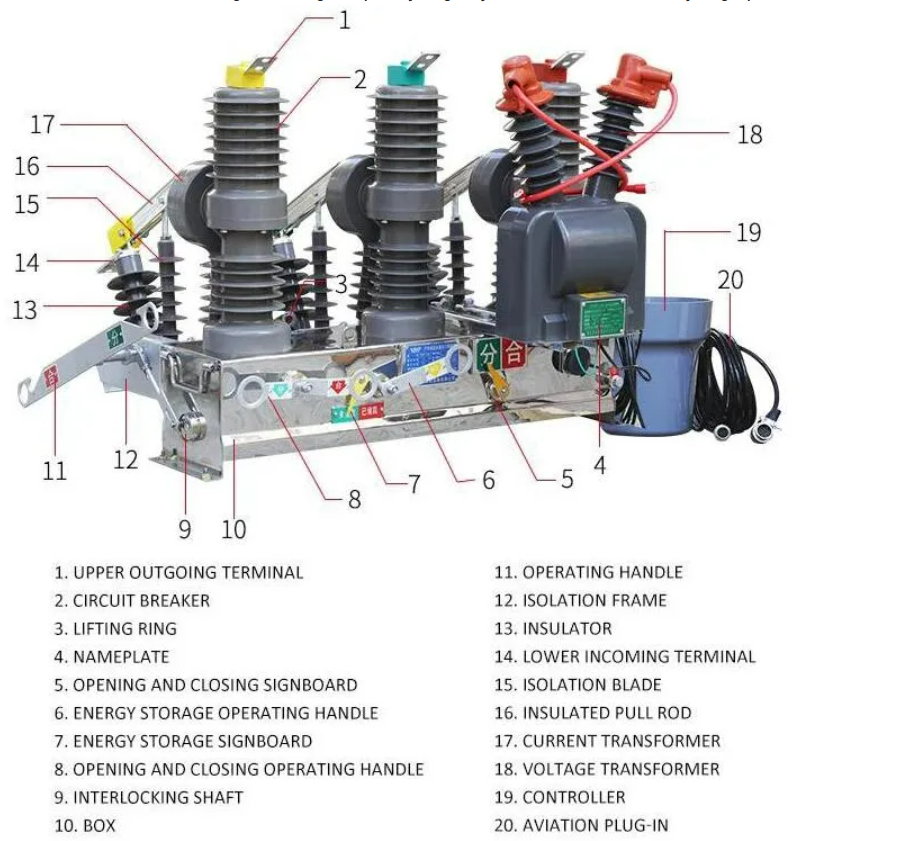

Caracteristici ale structurii produsului

1. Învelișul este confecționat din oțel inoxidabil de înaltă calitate sau o placă obișnuită de oțel, care este pulverizată cu lac rezistent la UV după procesul de tratare antirust a dacrometului. Produsul are anti -frecare excelentă, ceață anti sare și alte proprietăți anti -mediu.

2. Polul izolat APG este încapsulat cu cauciuc de silicon (ca izolație și tampon), cu volum mic, performanță excelentă anti -condensare, durată de viață lungă și performanță fiabilă.

3. Mecanismul de funcționare este un mecanism de funcționare a arcului, care poate fi manual sau electric. Când este necesar, se poate adăuga un dispozitiv de operare de la telecomandă și un dispozitiv care să evite închiderea curentului de intrare. Puterea necesară a sursei de alimentare externe nu este mai mare de 70 W, ceea ce este ușor de echipat cu sursă de alimentare de rezervă. Dispozitivul tampon cu un design unic are performanțe excelente, revenire mică și zgomot redus.

4. Camera de stingere a arcului adoptă o tehnologie specială de brazare din oțel inoxidabil fără electroplare, cu o calitate ridicată a sudării, stabilitate și fiabilitate și o rată scăzută de scurgere a aerului. Formula specială de metalizare ceramică și procesul avansat de metalizare ceramică sunt utilizate în procesul de fabricație pentru a asigura etanșeitatea aerului produsului, iar rezistența la tracțiune este de 130MPa de sigilare primară completă.

5. Transformatorul curent este confecționat din material de conducere magnetic de înaltă calitate și izolație compozită a rășinii epoxidice și cauciucului siliconic. Are avantajele unei capacități mari, stabilitate termică dinamică ridicată, nivel de precizie ridicat, fără întreținere și fiabilitate ridicată.

Caracteristici

1. Breakerul de circuit adoptă o structură de pilon trifazată, care are caracteristicile de rupere a performanței, stabilității și fiabilității, fără pericol de ardere și explozie, fără întreținere, dimensiuni mici, greutate ușoară și durată de viață lungă.

2. Breakerul de circuit adoptă o structură complet închisă, cu o performanță bună de etanșare, care ajută la îmbunătățirea performanței rezistente la umiditate și anti-condensare și este deosebit de potrivit pentru utilizare în zone severe de frig sau umed.

3. Stâlpii trifazați și transformatoarele de curent sunt izolate de solidele de rășină epoxidică importate în aer liber, care au caracteristicile rezistenței la temperatură ridicată și scăzută, rezistență la ultravioletă și rezistență la îmbătrânire.

4. Mecanismul de operare adoptă un mecanism de operare pop-up miniaturizat, care are un consum redus de energie pentru deschidere și închidere; Transmisia mecanismului adoptă modul de transmisie directă, cu mai puține piese de deschidere și închidere și fiabilitate ridicată. Mecanismul de funcționare se află într -o cutie de mecanism sigilat, care rezolvă problema coroziunii mecanismului și îmbunătățește fiabilitatea mecanismului.

5. Operațiunile de deschidere și închidere ale întrerupătorului pot fi acționate manual sau electric sau de la distanță. Poate fi asortat cu controlerul pentru a realiza automatizarea distribuției de energie și poate fi, de asemenea, combinat cu controlerul Recloser pentru a forma un recloser.

6. întrerupătorul poate fi echipat cu CT în două faze sau trifazate pentru protecția automată a declanșării supra-curentului și control inteligent pentru analiza informațiilor. .

7. întrerupătorul poate fi echipat cu comutator de izolare și legătură trifazată. Există o fractură vizibilă evidentă atunci când întrerupătorul de izolare este în stare de oprire și are un interblocare anti-mistake cu corpul întrerupătorului. Poate fi conectat cu un izolator de postare pentru supratensiune pentru o întreținere ușoară și sigură.

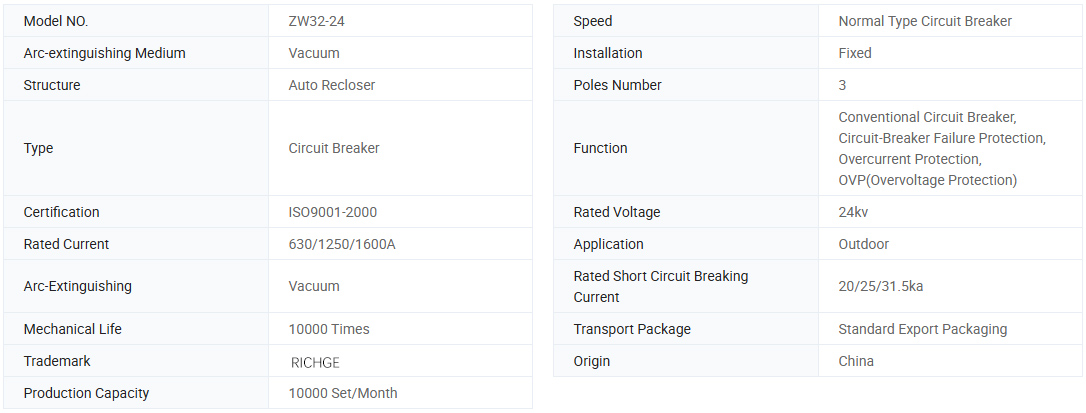

Informații de bază.

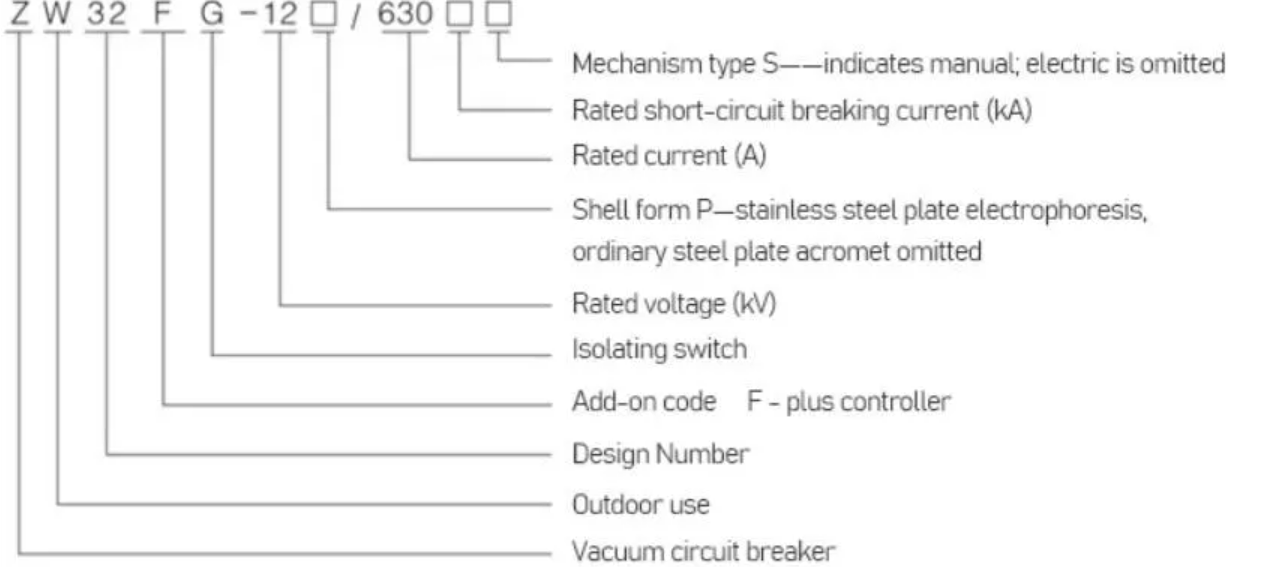

Descrierea modelului

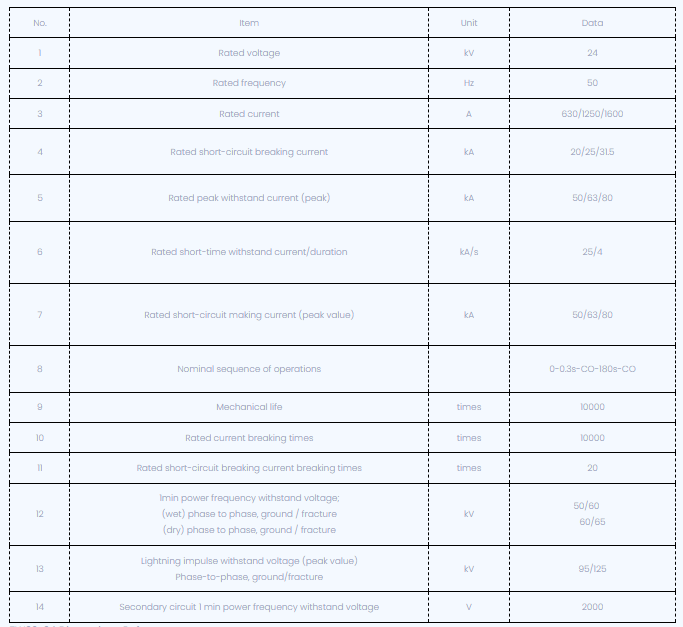

Parametrul tehnic

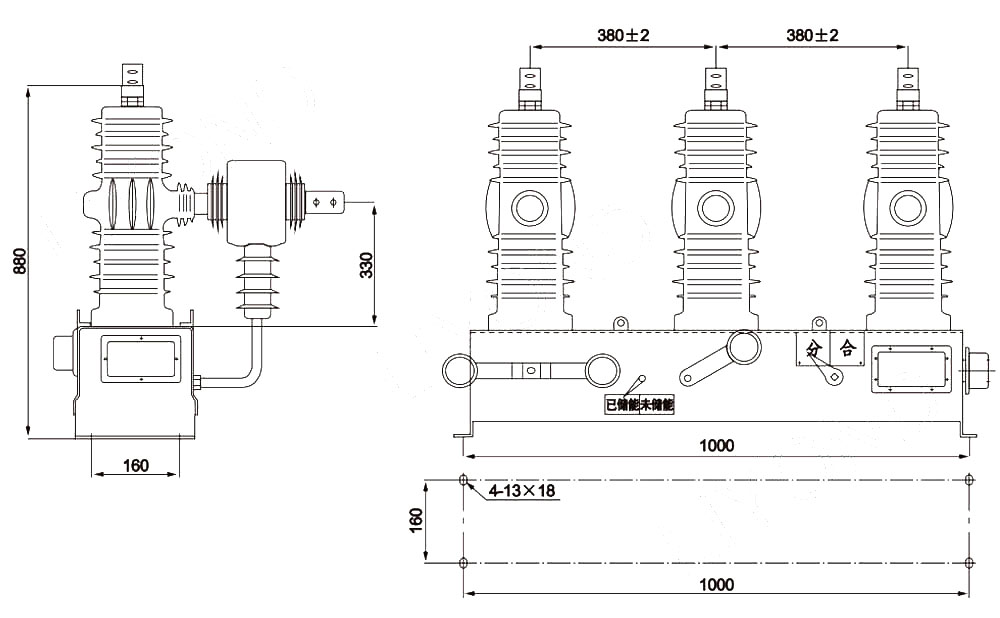

Desen de dimensiune contur

ZW32-24 Referință de dimensiuni

Când comandați, vă rugăm să specificați tipul de produs, numele, cantitatea, curentul nominal, curentul de rupere de scurtcircuit, raportul curent al transformatorului de curent, modul de funcționare și tensiunea de funcționare etc.

Condiții de muncă

1. Altitudine 1000m;

2. Temperatura aerului ambiant este de 45 ° C ~+65 ° C; Diferența zilnică de temperatură este de 25 ° C;

3. Viteza vântului nu este mai mare de 35m/s;

4. Intensitatea cutremurului nu depășește 8 grade;

5. Nivel de poluare: nivelul IV;

6. Loc de instalare: fără pericol inflamabil, de explozie uscată, loc de coroziune chimică.
