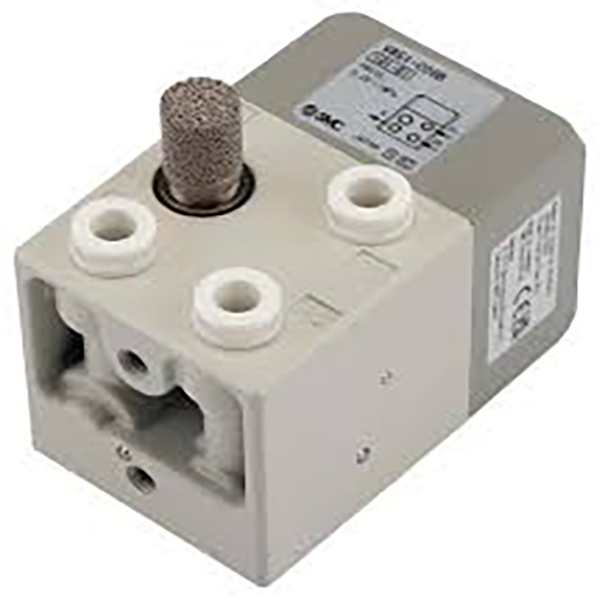

Supapă de control de siguranță pneumatică cu două mâini seria VR51

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria VR51 este o supapă pneumatică dedicată de control de siguranță cu două mâini. Logica sa de bază de siguranță necesită ca două butoane independente să fie acționate simultan în 0,5 secunde pentru a genera ieșire de aer. Este special dezvoltat pentru a preveni accidentele de strivire, ciupire și tăiere a mâinilor pe prese hidraulice, mașini de nituit, echipamente de tăiere și alte mașini periculoase, în conformitate cu standardele internaționale de siguranță EN ISO 13851 și EN574.

Principiul de bază de lucru și logica de siguranță

1. Intrare dublă ȘI logică de poartă

     - Două porturi independente de intrare a semnalului P1 și P2

     -- Ieșirea aerului la portul A este activată numai atunci când ambele semnale de intrare ajung într-o diferență de timp mai mică de 0,5 secunde

     -- Alimentarea cu aer de ieșire se întrerupe instantaneu dacă oricare dintre butoane este eliberat sau se pierde un semnal

2. Structura mecanică internă

     -- Vană logică pneumatică cu 3/2 căi și 2 poziții fără întoarcere cu arc

     -- Mecanism de monitorizare cu întârziere de 0,5 secunde încorporat pentru a elimina operația de înșelăciune secvențială cu o singură mână

     -- Amortizor standard preinstalat pe orificiul de evacuare R

Specificații tehnice complete

     -- Fluid aplicabil: aer comprimat

     -- Interval de presiune de funcționare: 0,25 ~ 1,0 MPa

     -- Presiune de proba: 1,5 MPa

     -- Temperatura ambiantă: -5 ~ +60℃ (givrarea interzisă)

     -- Opțiuni de porți: C06: fiting metric ignifug φ6 C07: fiting imperial ignifug de 1/4"

     -- Greutate netă: aprox. 340 g

     -- Certificari de siguranta: EN ISO 13851, EN574, CE, RoHS

 Definiția codului modelului

1.Exemplu: VR51-C06-B

     -- VR51: ​​Cod de serie pentru supapa de siguranță cu două mâini

     -- C06 / C07: dimensiunea portului de tip Push-in C06 = conector de țeavă φ6 C07 = conector de țeavă de 1/4"

     -- Sufixul B: opțiunea suport de montare Fără sufix = versiunea tubulaturii portului din spate B = Echipat cu suport de montare metalic (VR51B)

2.Modele standard populare

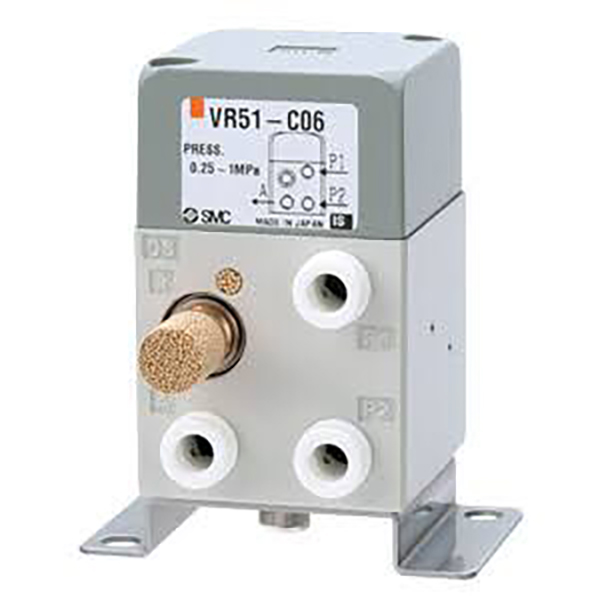

     --VR51-C06: φ6 push-in, conducte din spate (cel mai utilizat)

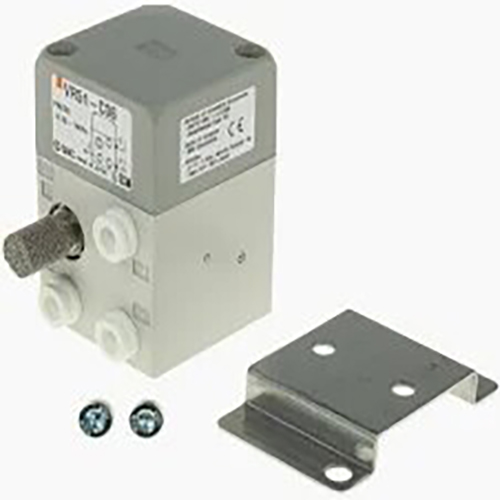

     --VR51-C06B: φ6 push-in cu suport de montare

     --VR51-C07: 1/4" push-in, conducte din spate

Avantajele de bază ale siguranței

1. Funcționare sincronă obligatorie cu două mâini Design Anti-Cheat

     Ieșirea de semnal validă se declanșează numai atunci când ambele mâini acţionează butoanele în 0,5 secunde; operarea cu o singură mână nu poate activa echipamentul. Mașina se oprește imediat după eliberarea oricărui buton.

2. Construcție pneumatică completă pentru siguranță intrinsecă

     Acționat 100% cu aer fără componente electrice; performanța de siguranță rămâne neafectată în timpul căderii de curent. Structura antiexplozie funcționează fiabil în medii de atelier umede, prăfuite și inflamabile.

3. Structură robustă de lungă durată, fără întreținere

     Design bobină rezistent la uzură, cu capacitate excelentă anti-contaminare. Funcționare fără lubrifiere; amortizor de zgomot inclus ca accesoriu standard pentru a reduce volumul de lucru de asamblare la fața locului.

4. Instalare flexibilă în mai multe direcții

     Suportă configurația conductelor din spate sau de jos. Suportul de montare opțional permite instalarea ușoară a panoului și a cadrului echipamentului pentru diferite configurații ale mașinii.

Scenarii tipice de aplicare a siguranței

     - Prese pneumatice și mașini de nituit: declanșare cu două mâini pentru a evita rănile prin strivirea mâinilor

     -- Mașini de tăiat și forfecare: activare obligatorie cu două butoane pentru a preveni accidentele de tăiere

     -- Stații de prindere și fixare prin presare: blocare de siguranță pentru a elimina riscurile de ciupire

     -- Echipamente auxiliare pentru turnare prin injecție și ștanțare: circuit de blocare sigur la pornire

     -- Linii de producție de asamblare semi-automată: protecție a mâinilor pentru zone de operare periculoase

Rezumatul unei propoziții

     Supapa de blocare de siguranță cu două mâini SOLH VR51 complet pneumatică are o logică de detecție sincronă încorporată de 0,5 s, certificare de siguranță completă EN ISO 13851, design cu 3/2 căi și fitinguri ignifuge, servind ca componentă standard de siguranță pentru a preveni pericolele de ciupire și strivire a mâinilor pe toate tipurile de echipamente de prelucrare pneumatică.
