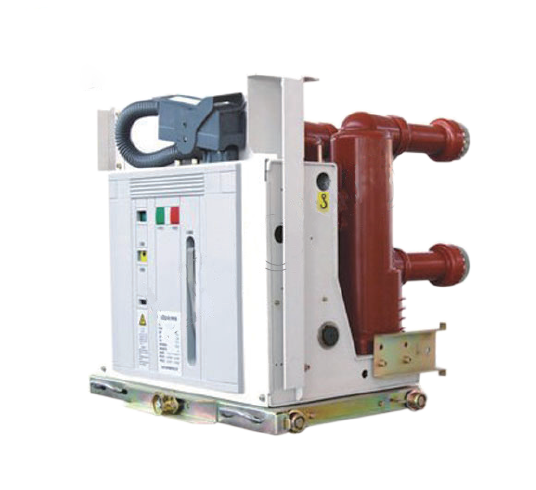

VSG-12 Izolation Cilindru Retras pot fi retrase VCB Circuit

VSG-12 Izolation Cilindru Retras pot fi retrase VCB Circuit

   Ne bucurăm de un statut extrem de bun printre perspectivele noastre pentru marile noastre mărfuri de cea mai bună calitate, preț competitiv și serviciul ideal pentru comutator electric închis cu metal, dulap de distribuție a energiei LV, comutator de înaltă tensiune închis cu metal. În fața viitorului, vom continua să menținem valorile de bază ale integrității, respectului, inovației, pasiunii și echipei profesionale, respectăm întotdeauna abordarea centrată pe client și dăm înapoi clienților globali cu produse și servicii de înaltă calitate. Ne bazăm pe resursele noastre umane bogate și pe condițiile excelente de cercetare științifică pentru a ne adapta la dezvoltarea generală a pieței cu un mecanism inovator. Urmărim obiectivul calității, reputației și serviciului mai întâi și respectăm directorii comerciali de egalitate și beneficii reciproce ”. Și vom coopera cordial cu prietenii diferitelor cercuri atât acasă, cât și în străinătate, cu un nou gest.

Întrerupător de vid retras în interior

  VSG-12 Breakerul de circuit de vid de înaltă tensiune de înaltă tensiune (Abbr. This product is in accordance with GB1984-2003( high voltage A.C. circuit breaker),JB3855-1996 (3.6-4.5KV indoor A.C. high voltage circuit breaker), DL403-2000(technical conditions for ordering of 12-40.5KV high voltage vacuum circuit breaker) and IEC standard 62271-100:2001( high volage Breaker de circuit A.C.). Poate fi utilizat pentru protejarea și controlul echipamentelor din echipamentele de rețea și pentru proiectarea dinamică a întreprinderii industriale și miniere. Este potrivit pentru comutarea încărcării și funcționarea frecventă cu proprietăți diferite și cu capacitatea de a opera de mai multe ori operațiunile de rupere a curentului de scurtcircuit.

Întreruptoarele de vid retras în interior sunt potrivite pentru sistemele de alimentare cu curent alternativ trifazat, cu tensiuni nominale de până la 12 ~ 24kV și frecvență 50/60Hz. Acestea sunt utilizate pe scară largă în centralele electrice, stații, petrochimice, metalurgie, fabricație și alte industrii, aeroporturi, zone rezidențiale, etc. Controlează și protejează echipamentele electrice, în special pentru ocazii care trebuie să fie acționate rar la curentul de scurtcircuit sau cu un curent de scurtcircuit cu curent multi-circuit. Poate fi instalat într-un comutator interior izolat cu aer, cum ar fi tipul Kyn28 sau AMS.

  Întrerupătorul este confecționat din tehnologie APG matură. Aplicarea tamponului terminal VD4 asigură că terminalul interior este mai fiabil în orice mediu de funcționare. VD4 poate îndeplini pe deplin cerințele GB, DL, IEC, DIN, VDE și standardele altor țări industriale avansate.

Întrerupătorul de vid este format în principal din trei părți: cameră de stingere a arcului de vid, mecanism de funcționare, paranteză și alte componente.

1. Camera de stingere a arcului în vid

Conform diferitelor tipuri de întrerupătoare, există camere de stingere a arcului de vid ceramic cu ecrane externe, camere de stingere a arcului de vid mic cu câmpuri magnetice longitudinale în formă de ceașcă sigilată intermediară și camere de stingere a arcului cu bule de sticlă sigilate. Structura de bază este următoarea:

•  Înveliș de izolare etanș ： Sistemul de izolare etanș compus dintr -un cilindru de izolație etanș ceramică, sticlă sau microcristalină, un capac de capăt mobil, un capac de capăt fix și o conductă ondulatoare din oțel inoxidabil este un recipient sigilat cu vid. Pentru a asigura etanșitatea, pe lângă procedurile stricte de operare în tipul de etanșare, materialul în sine este necesar să aibă, de asemenea, o respirabilitate mică și eliberarea internă a gazelor.

• Sistem conductiv ： Este compus dintr -o tijă conductivă fixă, o suprafață de arc de rulare fixă, un contact fix, un contact în mișcare, o suprafață a arcului în mișcare și o tijă conductivă în mișcare. Structura de contact poate fi împărțită aproximativ în trei tipuri: contact cilindric, câmpul de contact cu câmp magnetic transversal suprafață curbă cu formă spirală și contact de câmp magnetic longitudinal. În prezent, acest tip de cameră de stingere a arcului adoptă tehnologie de câmp magnetic longitudinal, care are o capacitate puternică și stabilă de stingere a arcului.

• Sistemul de protecție ： Capacul de protecție este o componentă indispensabilă în camera de stingere a arcului de vid și există diferite tipuri de capac de ecranare, cum ar fi capacul principal de ecranare care înconjoară punctul de contact, capacul ondulat de protecție a conductelor și tensiunea de egalizare a capacului de protecție. Funcția capacului principal de ecranare este următoarea: ① pentru a împiedica produsele să se stropească pe peretele interior al cochiliei de izolație în timpul procesului ARC, reducând astfel rezistența la izolare a cochiliei. ② Îmbunătățirea uniformității distribuției câmpului electric în camera de stingere a arcului este benefică pentru reducerea rezistenței la câmpul local și pentru promovarea miniaturizării arcului de vid stingerea camerei de condensare a arcului și absorbția unei energii arcului este benefică pentru recuperarea rezistenței dielectrice a golului arcului.

2. Mecanismul de funcționare

Conform diferitelor tipuri de întrerupătoare, se folosesc diferite mecanisme de funcționare. Mecanismele comune de funcționare includ mecanismul de funcționare a arcului (VS1), mecanismul de funcționare permanent al magnetului și mecanismul de operare combinat (VBD).

Alte părți: vehicule de șasiu, paranteze de izolare, izolatori etc.

Care sunt caracteristicile întrerupătoarelor de vid

• O capacitate puternică de rupere, până la 50ka; După fractură, mediul dintre fisuri se recuperează rapid și nu este necesar să înlocuiți mediul.
• Distanța de deschidere a contactului este mică. Distanța de rupere de contact a întrerupătorului de vid de 10kV este de aproximativ 10 mm. Puterea de funcționare necesară este mică, acțiunea este rapidă, mecanismul de funcționare poate fi simplificat, iar durata de viață poate fi prelungită. În general, întreținerea nu este necesară timp de aproximativ 20 de ani.
• Timp scurt de stingere a arcului, tensiune scăzută a arcului, energie scăzută a arcului, pierderi de contact scăzute și întreruperi multiple.
• Tija de ghidare mobilă are o inerție mică și este potrivită pentru funcționare frecventă.
•  La funcționarea comutatorului, zgomotul de acțiune este scăzut, ceea ce îl face potrivit pentru uz urban.
• Mediile de stingere a arcului sau de izolare nu folosesc ulei și nu există un pericol de incendiu sau explozie.
• Capul de contact este o structură complet sigilată, care nu își va reduce performanțele din cauza influenței umidității, prafului și gazelor dăunătoare. Funcționare fiabilă și performanță stabilă de on-off. Ca o componentă independentă, camera de stingere a arcului este ușor de instalat și de depanat.
• Pe parcursul duratei de viață a întrerupătorului de vid, partea de contact nu necesită întreținere și inspecție. Chiar dacă se efectuează întreținerea și inspecția, timpul necesar este foarte scurt.
• Arcul este stins într -un recipient închis, iar arcul și gazul fierbinte nu sunt expuse.
• Echipat cu mai multe funcții de recuperare, adecvate pentru nevoile de aplicație ale rețelelor de distribuție

Avantaj:

• Structura simplă
• Adaptați-vă la interruptorul de vid de rezistență ultra-scăzută
• Optimizarea adaptării și mecanismul de funcționare a arcului modular
• Potrivit pentru operațiuni frecvente
• Întreținere gratuită, durată de viață lungă
• Performanță extrem de fiabilă

Informații de bază.

Parametri tehnici

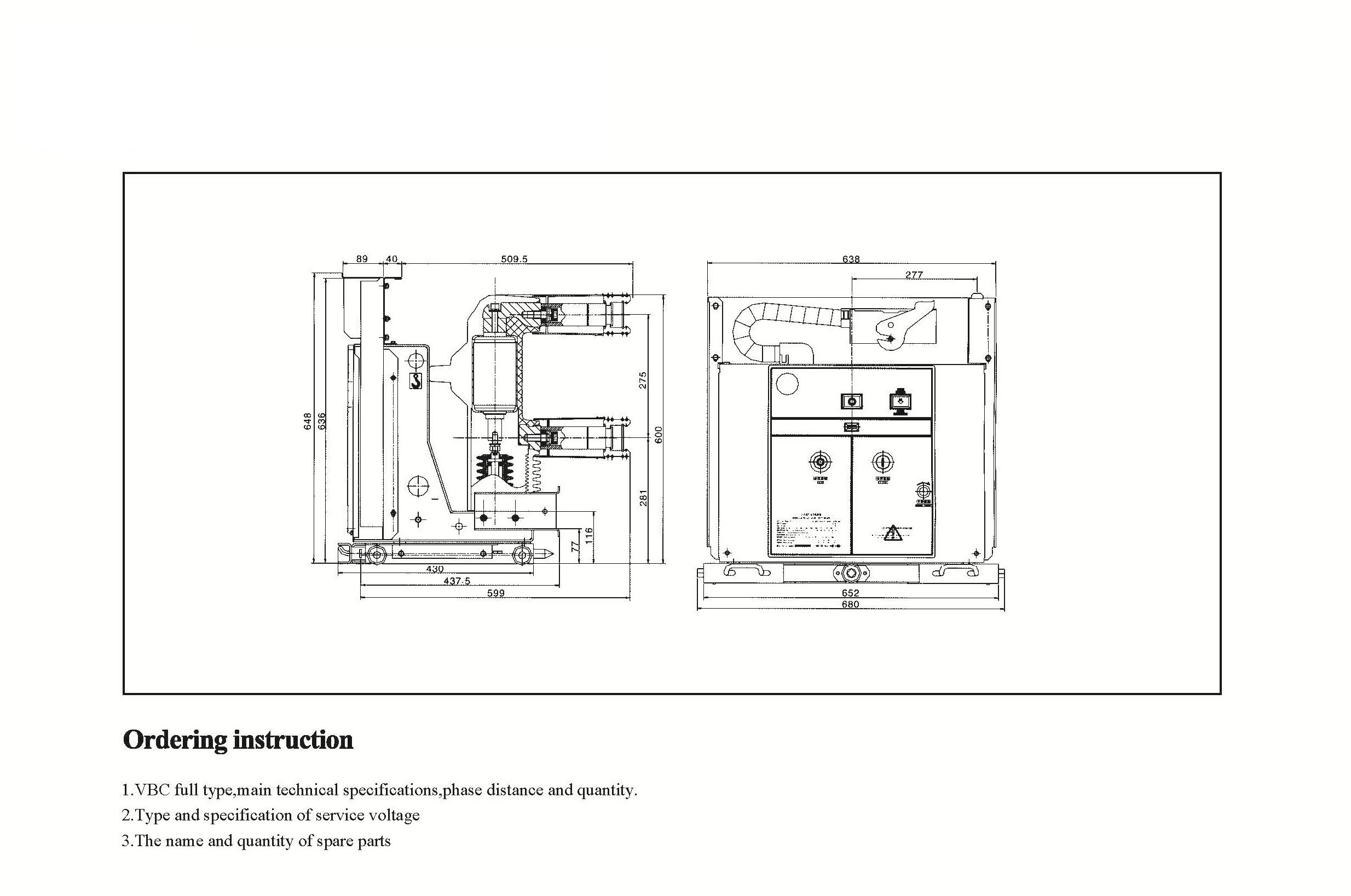

Desene tehnice

Mediu de service pentru întreruptorul de circuit de vid de înaltă tensiune (VCB)

a) Temperatura aerului: cea mai ridicată temperatură: +40ºC; Cea mai scăzută temperatură: -25ºC

b) umiditate: umiditatea medie lunară este de 95%; Umiditatea medie zilnică este de 90%.

c) Altitudine: înălțime maximă de instalare: 2500m

d) În mod evident, nu există un aer ambiant poluat de gaze corozive și combustibile, aburi etc.
