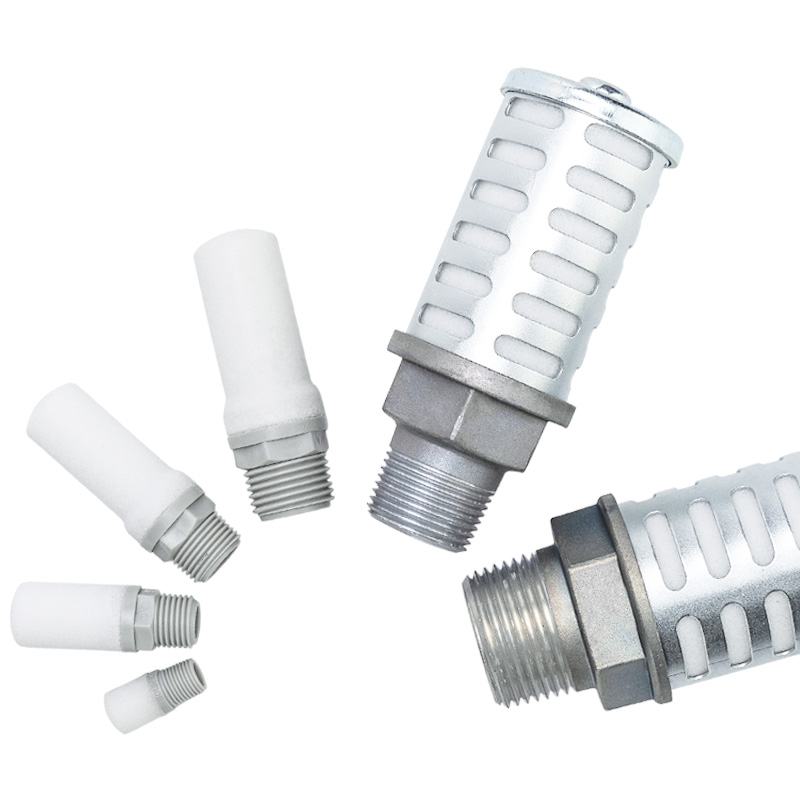

Amortizor de esapament pneumatic seria AN

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria SOLH AN este un amortizor de esapament dedicat pentru toate sistemele pneumatice. Funcțiile sale de bază includ reducerea zgomotului de evacuare, purificarea aerului evacuat și suprimarea stropilor de ceață de ulei. Montat pe scară largă pe porturile de evacuare ale supapelor solenoide, cilindrii pneumatici și toate supapele de control al aerului, este un accesoriu esențial pentru protecția mediului și reducerea zgomotului pentru circuitele pneumatice complete.

Tabelele de comparație cu specificațiile seriei complete

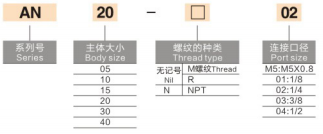

 1.Dimensiuni mici și medii (pentru supape și cilindri solenoid standard)

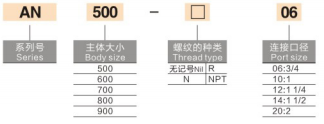

 2. Dimensiuni ale orificiilor mari (pentru supape mari și colectoare centrale de evacuare)

Parametrii tehnici de bază universal

  1. Mediu aplicabil: aer comprimat curat (NU este potrivit pentru gaze toxice inflamabile, corozive)

  2. Presiune maximă de lucru nominală: 1,0 MPa (modele standard din rășină)

  3. Interval de temperatură de funcționare:

     -- Tip standard de rășină: -10 ~ +60℃ (fără glazură în interiorul miezului)

     -- Tip de metal sinterizat: rezistență la temperaturi ridicate de până la 150 ℃

  4. Performanță de reducere a zgomotului:

     -- Gradul standard: 25 ~ 30 dB(A)

     -- Versiune specială cu atenuare ridicată: ≥35 dB(A)

  5. Materiale de construcție opționale

     -- Tip de rășină: carcasă ignifugă UL94-V0, miez de filtru sinterizat poros (dimensiunea porilor de 50 ~ 100μm)

     -- Tip de metal: corp sinterizat din aliaj de cupru, rezistență remarcabilă la temperaturi ridicate și la coroziune

  6. Opțiuni de conectare: filet metric M3/M5, filet intern Rc/PT, filet NPT, fiting cu apăsare pentru țevi φ6~φ12

Structura internă și principiul reducerii zgomotului

     -- Aerul de evacuare de mare viteză curge în corpul amortizorului; Miezul sinterizat poros / fibra multistrat împarte fluxul de aer în canale minuscule pentru a genera frecare și absorbție a sunetului, atenuând eficient zgomotul de impact de evacuare.

     -- Design compozit cu dublu strat adoptat pe modelele parțiale: miez interior pentru eliminarea zgomotului, carcasa exterioară blochează stropirea de ceață de ulei, menținând în același timp contrapresiunea de evacuare scăzută pentru a evita pierderea vitezei cilindrului.

     -- Structură mecanică complet pasivă, nu este necesară alimentarea cu energie, reducerea instantanee a zgomotului după o instalare simplă.

Ghid de selecție rapidă în 3 pași

  1. Potriviți interfața de conectare: Confirmați specificația filetului orificiului de evacuare (M5/Rc1/8 etc.) sau diametrul exterior al tubului de plastic (tip φ8/10/12 push-in).

  2. Potriviți capacitatea de debit de aer:

     -- Seria Mini (AN05/AN10): ≤0,4 m³/min

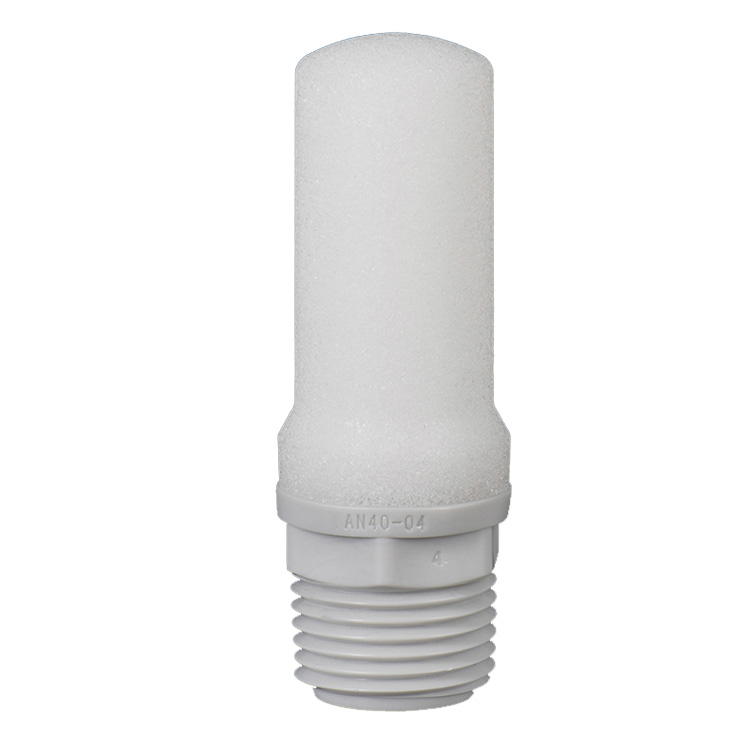

     -- Seria medie (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Serii industriale mari (AN500~AN900): ≥2,5 m³/min

  3. Potriviți condițiile mediului de lucru:

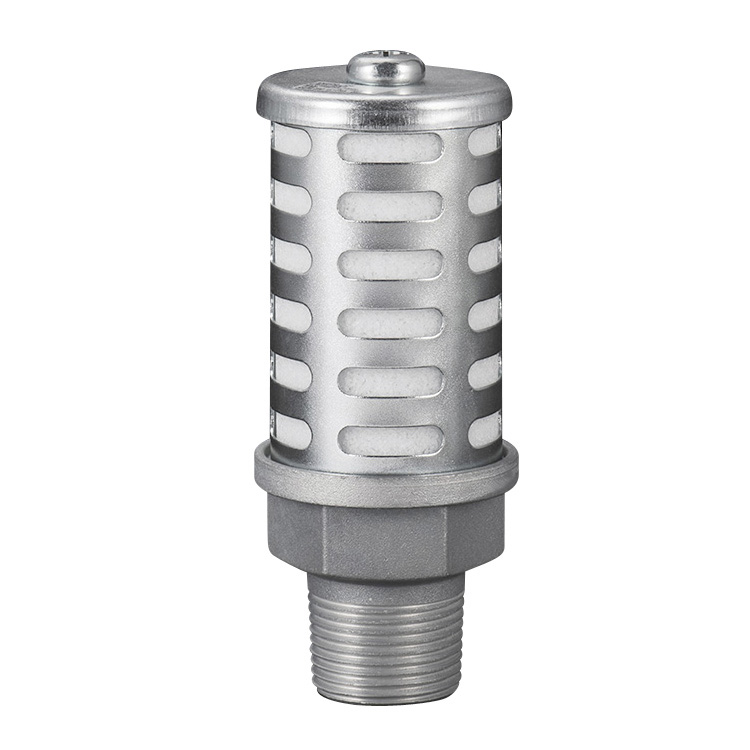

     -- Temperatură ridicată / evacuare rapidă frecventă: Selectați seria metalului sinterizat AN110

     -- Atelier interior umed praf: Rășină sigilată seria ANA1

     -- Prioritate maximă de reducere a zgomotului: seria de amortizoare cu atenuare ridicată ANB1

Instrucțiuni de instalare și întreținere de rutină

  1. Metoda de instalare

     -- Înșurubați direct pe orificiul de evacuare al supapei/cilindrului; carcasa exterioară se poate roti liber pentru orice aspect de orientare. Tipul push-in poate fi introdus ferm în tub într-un singur pas.

  2. Reguli de întreținere

     -- Curățarea miezului înfundat: suflați miezul invers cu aer curat la presiune joasă sau clătiți; înlocuiți amortizorul dacă blocajul sever nu poate fi eliminat.

     -- Referință de viață: miez sinterizat de rășină aprox. 10.000 de ore de lucru; miez metalic sinterizat cu durată de viață ultra-lungă.

Avantajul SOLH Interchange

     Modelele din seria AN completă SOLH, inclusiv AN05-M5, AN10-01, AN15-02, ANA1-06, sunt complet interschimbabile dimensional cu amortizoarele originale SMC AN, cu dimensiuni identice ale filetului, capacitate de curgere și efect de reducere a zgomotului, preț unitar mai competitiv și timp de producție mai rapid pentru optimizarea costurilor de achiziție în masă.

Rezumatul unei propoziții

     Amortizorul de eșapament pneumatic din seria SOLH AN oferă o gamă completă de dimensiuni de la M5 la Rc2" cu opțiuni de sinterizare din rășină/metal, oferind o reducere a zgomotului de 25~35dB(A) și o reținere a ceață de ulei, toba de eșapament universal standard pentru toate supapele solenoide și controlul zgomotului de evacuare al cilindrilor în automatizarea industrială.
