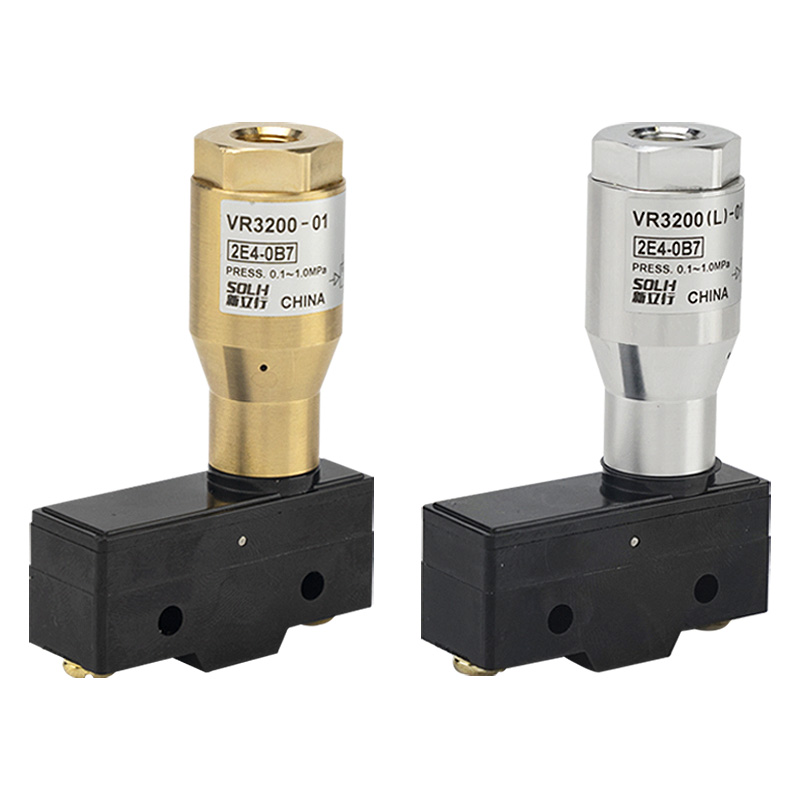

Seria VR3200 / VR3201 Releu pneumatic-electric

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria SOLH VR3200/3201 sunt relee clasice pneumatice-electrice, cunoscute și sub denumirea de comutatoare de semnal de presiune a aerului. Ele convertesc semnalele de presiune pneumatice în contacte uscate de comutare electrică, utilizate pe scară largă pentru monitorizarea presiunii, alarmarea defecțiunilor, interblocarea de siguranță și intrarea semnalului digital către PLC în liniile de producție automate, servind ca interfață standard de conversie a semnalului între conductele pneumatice și sistemele de control electric.

Clasificarea modelelor și diferențele de bază

     -- VR3200-01: tip cadru deschis, greutate 130 g, bloc terminal expus, pentru medii interioare uscate, fără praf

     -- VR3201-01: Carcasă etanșă IP44, rezistentă la picurare, greutate 260 g, construcție complet închisă, potrivită pentru ateliere umede, prăfuite și echipamente de producție

     -- VR3202-01: IP44 rezistent la picurare cu terminal de împământare dedicat, certificat CE, ideal pentru interferențe electromagnetice grele și mașini de export

     -- Cod port: 01 = filet interior standard Rc1/8; Filet NPT1/8 optional

Specificatii tehnice universale

  1. Interval reglabil de presiune de funcționare: 0,1 ~ 1,0 MPa (presiunea de declanșare prestabilită din fabrică ≈ 0,15 MPa)

  2. Temperatura ambiantă: -5℃ ~ +60℃ (fără înghețare)

  3. Formular de contact: 1AB (1 normal deschis + 1 normal închis + COM comun)

  4. Evaluări ale contactelor microcomutatorului (sarcină rezistivă/inductivă):

     -- AC125V: 15A rezistiv, 3A inductiv

     -- AC250V: 15A rezistiv, 2.5A inductiv

     -- DC30V: 6A rezistiv, 1.5A inductiv

  5. Dispunerea interfeței: admisie aer Rc1/8; terminale electrice cu șuruburi (VR3201 echipat cu presetupă Pg13.5 pentru cablaj etanșat)

  6. Compoziția materialului: Corp supapă din alamă, piston POM, arc de retur din oțel inoxidabil, inel de etanșare NBR

Principiul de lucru

  1. Aerul comprimat intră în portul IN și împinge pistonul pentru a comprima arcul, declanșând mecanic microcomutatorul încorporat odată ce presiunea depășește pragul prestabilit.

  2. Logica de comutare a contactelor:

     -- Presiune ≥ valoarea setată: NU închis, NC deschis

     -- Presiune ＜ valoarea setată: NU deschis, NC închis

  3. Structură complet mecanică, nu este necesară alimentarea externă. Securitate intrinsecă și stabilă pentru zone predispuse la explozii și non-electrice periculoase.

Ghid de selecție rapidă

     -- VR3200-01: Cost redus, instalare uscată a dulapului interior

     -- VR3201-01: Mașini-unelte umede/prafuite, linii de asamblare, echipamente semi-exterior

     -- VR3202-01: Certificare CE + protecție la împământare, interferență EMC puternică, export mașini complete

     -- Reglarea presiunii: presiunea de declanșare implicită din fabrică 0,15 MPa, reglare fină prin șurubul de reglare superior

Scenarii tipice de aplicare

     -- Detectarea cursei cilindrului și a presiunii de strângere: confirmarea strângerii piesei de prelucrat, alarmă de suprasarcină

     -- Feedback de presiune negativă a mandrinei de vid: detectarea pierderii în cădere a piesei de prelucrat și adsorbție

     -- Avertizare de presiune joasă sursă principală de aer: defecțiunea compresorului de aer și monitorizarea scurgerilor în conductă

     -- Feedback de stare de deschidere/închidere a supapelor pneumatice cu bilă și a supapelor fluture

     -- Conversia semnalului pneumatic pentru ateliere rezistente la explozie fără senzori electronici

Avantajul SOLH Interchange

     Seria SOLH VR3200/3201 este complet compatibilă cu modelele echivalente SMC în dimensiunea totală, filetul portului, parametrii de contact și domeniul de presiune reglabil. Prețurile competitive și timpul scurt de livrare îi ajută pe clienți să reducă costurile de producție în masă.

Definiția cablajului terminalului

     -- COM: Terminal public comun

     -- NU: Deschis normal, conduce atunci când presiunea aerului atinge valoarea prestabilită

     -- NC: Închis normal, conduce când presiunea aerului este sub pragul prestabilit

Rezumatul unei propoziții

     Releul mecanic pneumatic-electric fără putere SOLH VR3200/3201 convertește semnalele de presiune a aerului în semnale de contact uscat 1NO+1NC cu presiune de declanșare reglabilă de 0,1~1,0MPa, disponibil în cadru deschis, versiuni IP44 rezistente la picurare și cu împământare CE pentru interblocarea PLC, monitorizarea vidului și controlul automatizării alarmei sursei de aer.
