Manometru pneumatic general Seria G

Marca: SOLH by Richge Technology

Poziționarea produsului

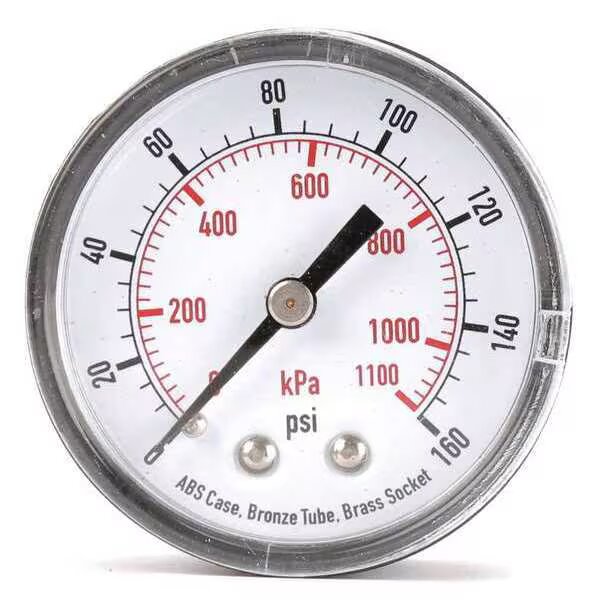

     Seria SOLH G este un manometru standard dedicat sistemelor pneumatice pentru măsurarea presiunii aerului comprimat, împărțit în tip standard de bază și tip indicator limită cu inel de avertizare color. Diametrul exterior al cadranului variază φ15 ~ φ63, intervalul de presiune acoperă 0,2~1,5MPa cu precizie standard ±3% F.S. Două structuri de montare disponibile: model G filet spate pentru montare pe panou și model GA filet lateral pentru instalare directă pe conductă.

Dimensiunea și specificațiile dimensiunii seriei (diametrul exterior × filet de conectare)

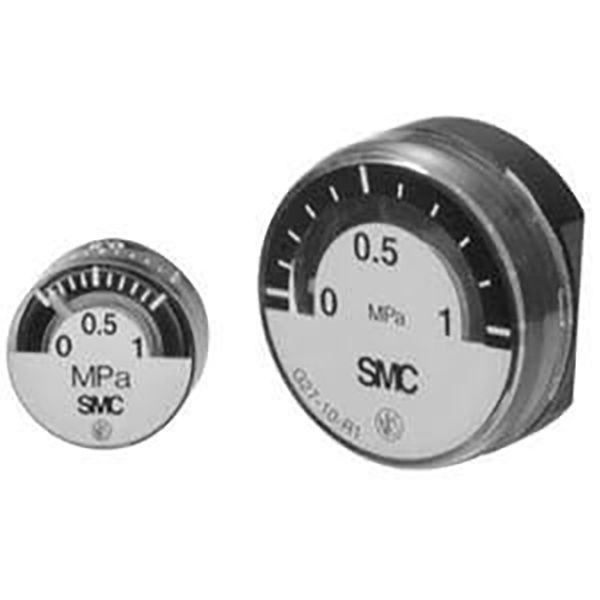

     -- G15: φ15, filet interior M5 / R1/8; ultra-miniatură, asortată cu supape micropneumatice

     -- G27: φ26, R1/16 / R1/8; corp subțire compact pentru spațiu de instalare restrâns

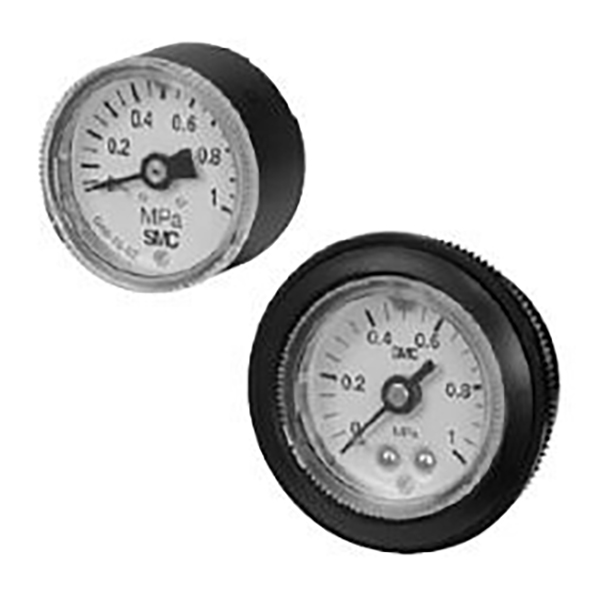

     -- G36 / GA36: φ37,5, R1/8; model standard standard de uz general

     -- G46 / GA46: φ42,5, R1/8 / R1/4; cel mai utilizat pe scară largă, inel indicator de limită opțional

     -- G53-L: φ51, R1/8 / R1/4; cadran mediu mare cu inel de avertizare limită roșu-verde

     -- G63-L: φ63,4, R1/8 / R1/4; cadran foarte mare, citire clară de la distanță lungă

Regulă de denumire a modelului și exemple

 1. Format de denumire

     -- G / GA + Cod dimensiune + Sufix L opțional + Cod interval de presiune + Cod filet

     -- Sufix L = Echipat cu inel indicator roșu-verde

  2. Exemple de model

     -- G46-10-02:

         G46 = φ42,5 model filet spate | 10 = interval de 1,0MPa | 02 = filet R1/4

     -- GA36-10-01:

        GA36 = φ37,5 model filet lateral | 10 = interval de 1,0MPa | 01 = filet R1/8

     -- G36-L-10-01

        Cu inel de avertizare limită roșu-verde L, filet spate φ37,5, 1,0 MPa, R1/8

  3. Definiția codului

     -- Cod interval de presiune:

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0~1,0MPa

        15 = 0~1,5MPa

    -- Codul firului

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 filet interior metric3.

Parametrii tehnici de bază universal

  1. Mediu măsurabil: aer comprimat; versiuni de piese umede fără ulei și fără cupru opționale pentru proces curat

  2. Intervalele standard de presiune: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Gradul de precizie: Standard ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Configurația materialului:

     -- Carcasă: aliaj de zinc / aluminiu turnat sub presiune placat cu nichel

     -- Capacul ferestrei: policarbonat rezistent la impact

     -- Racord de conectare: alamă; alternativă fără cupru disponibilă

  5. Temperatura de funcționare: -5 ~ +60℃ (mediu fără glazură)

  6. Clasificarea montajului

     -- Tip G: Filet spate, proiectat pentru instalarea panoului încorporat

     -- Tip GA: Filet lateral, montare directă pe conductă în linie

Model L cu inel indicator limită

     -- Inel roșu: limită superioară / prag de alarmă de înaltă presiune

     -- Inel verde: interval normal de presiune de lucru sigur

     -- Indicator alb: valoare dinamică a presiunii aerului în timp real

     -- Avantaj principal: evaluarea vizuală intuitivă a stării fără citire atentă a scalei, ideală pentru liniile de asamblare și dulapuri centralizate de monitorizare în mai multe puncte

Ghid de selecție pas cu pas

  1. Spațiu limitat în miniatură și îngust: selectați G15 / G27 (φ15 / φ26)

  2. Circuite pneumatice standard obișnuite: G36 / G46 (φ37,5 / φ42,5)

  3. Avertizare vizuală de presiune necesară: G36-L / G46-L cu inel limitator de culoare

  4. Cerere de citire de la distanță la distanță lungă: cadran mare G53-L / G63-L (φ51 / φ63)

  5. Distincția modului de instalare

     -- Montare directă pe conductă → Seria filet lateral GA

     -- Montare încorporată în panoul de control al echipamentului → Seria filet spate G

Referință rapidă a modelului standard popular

     -- G27-10-R1: cadran φ26, interval 1.0MPa, filet R1/16

     -- G36-10-01: filet spate φ37.5, 1.0MPa, R1/8

     -- G46-10-02: filet spate φ42.5, 1.0MPa, R1/4

     -- G46-L-10-02: filet spate φ42,5, inel limită roșu-verde, 1,0MPa, R1/4

Rezumatul unei propoziții

     Manometrul pneumatic din seria SOLH G acoperă dimensiuni φ15~φ63 cu cadran complet cu filet spate/lateral două stiluri de montare, inel opțional de avertizare pentru limita de culoare de tip L, intervale complete de presiune 0,2~1,5MPa și versiuni curate fără cupru, accesoriul standard de monitorizare a presiunii aerului pentru toate circuitele pneumatice de automatizare industrială.
