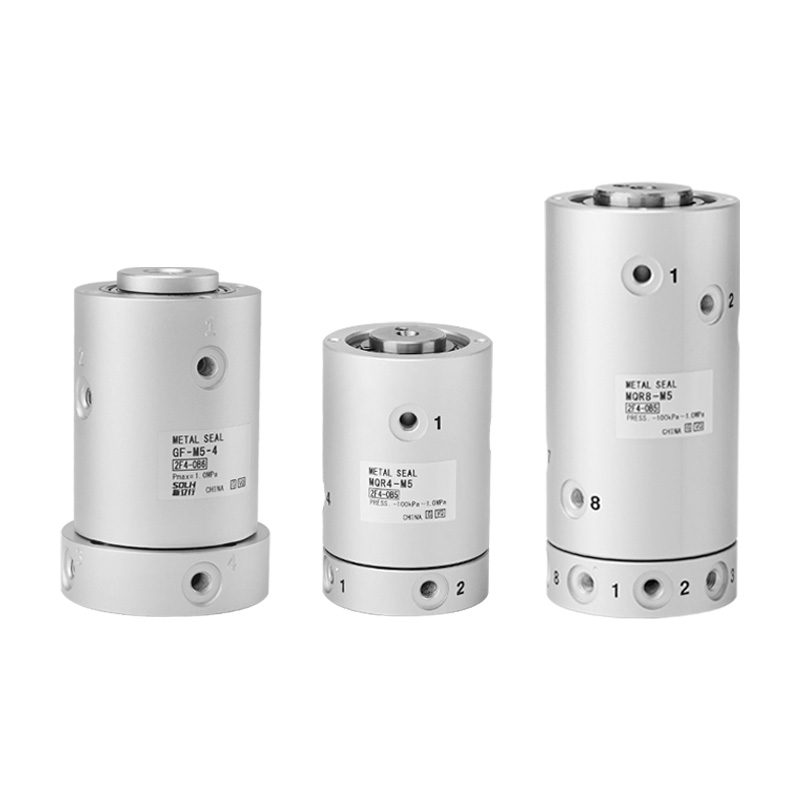

Seria MQR uniune rotativă cu etanșare cu decalaj redus (SOLH)

Marca: SOLH by Richge Technology

Poziționarea produsului

     Seria MQR este o uniune rotativă cu mai multe canale care adoptă etanșarea golurilor metalice fără contact cu un cuplu de rotație ultra-scăzut. Dezvoltat special pentru piese rotative continue, inclusiv articulații robot, mese rotative și arbori rotativi pentru a furniza aer comprimat și vid. Evită complet răsucirea conductei, prezintă o rotație ultra-line și o durată de viață ultra-lungă pentru sistemele pneumatice rotative automate.

Avantajele de bază ale produsului

     -- Cuplu de rotație ultra-scăzut: doar 0,003~0,50 N·m, aduce o sarcină suplimentară mică pentru servo/motor

     -- Etanșare fără contact pentru goluri metalice: fără inele de etanșare din cauciuc, fără lipire sau blocare; pornire lină chiar și după stocarea statică pe termen lung

     -- Circuite independente de aer cu mai multe canale: 1/2/4/8/12/16 pasaje opționale cu scurgeri încrucișate zero între fiecare circuit

     - Durată de viață ultra-prelungită: până la 1 miliard de cicluri de rotație, design complet fără întreținere

     -- Rotație bidirecțională și capacitate de viteză mare: viteză de rotație maximă de până la 3000 rpm, potrivită pentru echipamentele de indexare rotativă de mare viteză

     -- Compatibil cu vid dublu și presiune pozitivă: Interval de presiune de operare -100 kPa ~ 1,0 MPa, funcționează atât pentru buclele de aspirație în vid, cât și pentru bucle standard de alimentare cu aer

Specificații tehnice standard universale

     -- Fluid aplicabil: aer comprimat, gaz inert

     - Interval de presiune de operare: -100kPa ~ 1.0MPa

     -- Temperatura ambientală și medie: -10 ~ 80℃

     -- Tip de etanșare: Structură de etanșare a golului metalic fără contact

     -- Structura de susținere: Suport dublu de ghidare a rulmentului

     -- Filet port: M5 × 0,8 (filet intern / extern opțional)

     -- Cerință de lubrifiere: fără lubrifiere, nu este necesară umplerea obișnuită cu ulei

Tabel de referință rapidă a parametrilor modelului

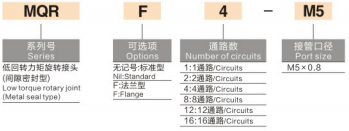

Exemple de reguli de denumire a modelului

     -- MQR4-M5: 4 pasaje independente, port filet M5 standard

     -- MQR8-M5: 8 pasaje independente, port filet M5 standard

     -- MQR16-M5: 16 pasaje independente, port filet M5 standard

Scenarii tipice de aplicare

     -- Alimentare pneumatică cu aer pentru articulațiile brațelor robotice industriale și arborii rotativi

     -- Mese de indexare rotative, cilindri rotativi și echipamente de automatizare a plăcilor rotative

     -- Buclele de alimentare cu aer rotative continue pe stațiile automate de procesare

     -- Mecanisme rotative de adsorbție în vid pentru ventuze și dispozitive de prindere

     -- Circuite pneumatice rotative pentru mașini de ambalare, imprimare și producție electronică

Ghid de instalare cheie

     -- Fixați carcasa staționară, conduceți partea rotativă prin placa de legătură

     -- Se recomandă un ansamblu de cuplare flexibil pentru a elimina sarcina compensată radială

     -- Îmbinarea rotativă nu poate suporta forțe mari radiale sau axiale; este folosit doar pentru transmisie medie

     - Dispunerea portului aranjat în spirală simplifică trasarea tubulaturii și previne înfășurarea conductei în timpul rotației

Rezumatul unei propoziții

     Uniunea rotativă cu etanșare metalică multicanal SOLH MQR prezintă un cuplu de rotație ultra-scăzut, o durată de viață de 1 miliard de cicluri fără întreținere, compatibilitate dublă cu presiune pozitivă și 1 ~ 16 pasaje de aer independente opționale, componenta ideală de alimentare cu aer anti-răsucire a conductei pentru articulațiile robotului și toate echipamentele de automatizare rotativă de mare viteză.
