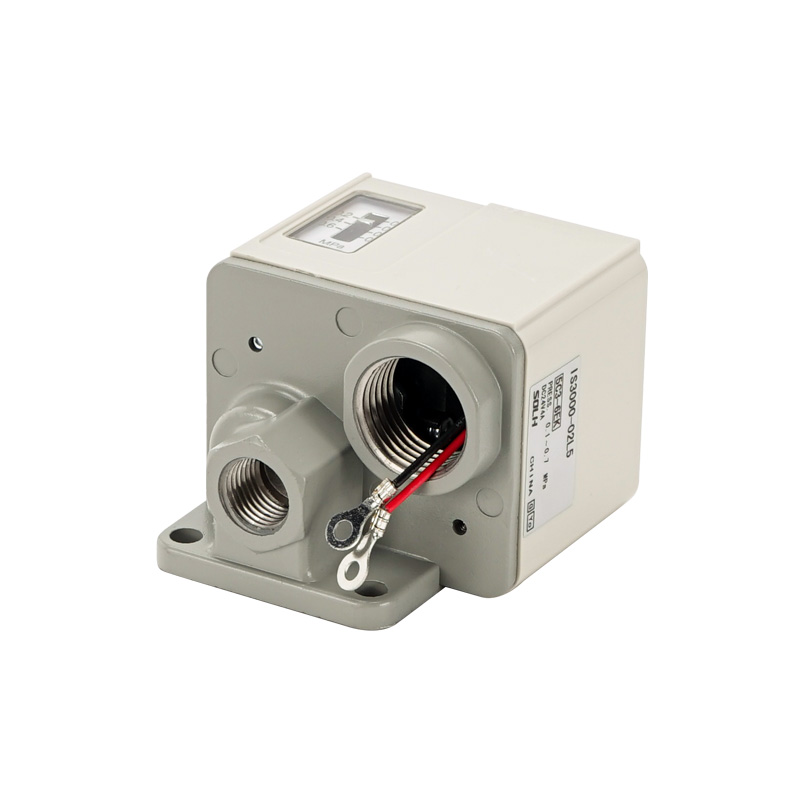

Presostat mecanic micropneumatic seria IS3000

Marca: SOLH by Richge Technology

Poziționarea produsului

     Seria SOLH IS3000 este un micropresostat mecanic clasic acţionat de piston. Împinge un comutator de microcontact intern prin presiunea aerului care acționează asupra unui piston cu arc, oferind o ieșire electrică directă robustă. Folosit în principal pentru protecția la supra/sub presiune a circuitului de aer și controlul automat al declanșatorului, de aceeași calitate și înlocuire compatibilă ca și seria de comutatoare lamelă IS10. Perfect pentru mediile cu vibrații puternice în care comutatoarele digitale electronice sunt instabile.

Principiul de lucru și structura de bază

  1. Principiul de funcționare

     -- Aerul comprimat împinge pistonul cu arc; odată ce presiunea aerului atinge pragul prestabilit, pistonul acţionează mecanic micro-comutatorul încorporat pentru a deschide sau închide circuitul de contact. Când presiunea scade sub valoarea histerezisului, arcul resetează pistonul și restabilește starea inițială a comutatorului.

  2. Componente structurale de bază

     -- Buton de reglare a presiunii superioare: setare rotativă directă a presiunii de declanșare fără alimentare

     -- Microcomutator 1ab încorporat: sarcină universală AC/DC, conectați direct bornele de intrare PLC sau acționați electrovalvele mici

     -- Fereastra de vizualizare gradată a presiunii: scară MPa vizibilă pentru citirea presiunii prestabilite în timp real

     -- Carcasă din aluminiu turnat sub presiune: protecție la praf IP40, potrivită pentru mediile generale ale atelierelor din fabrică

Tabel cu specificații tehnice standard universal

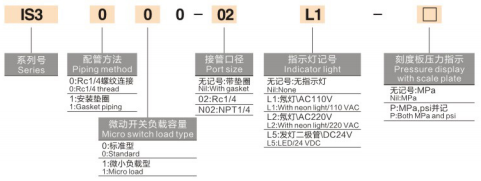

Codificarea completă a modelului și explicația variantelor

  1. Exemplu de model: IS3000-02-P

     -- IS3000: Seria de corp filetat standard de bază

     -- 02: Cod filet port = Rc1/4; sufixul N02 = NPT1/4 filet american

     -- P: Indicator luminos de neon încorporat (gol = model standard fără lumină)

 2. Modele speciale derivate

     -- IS3100: Varianta de montare pe suprafață a garniturii, asortată cu unități modulare de service aer (seria AFC/AC) pentru instalarea în colector integrat

     -- IS3010: Model dedicat micro-încărcare redusă, optimizat pentru intrarea de semnal DC minuscul a controlerelor PLC

Avantajele cheie ale produsului

  1. Design mecanic rezistent la șocuri și vibrații

     -- Construcție solidă cu piston + micro contact, performanță stabilă în condiții de vibrație continuă de la vibratoare, ciocane de lovire și echipamente de ștanțare, fără deplasare a semnalului sau declanșare falsă.

  2. Calibrare simplă la fața locului, fără alimentare

     -- Buton de reglare rotativ superior + fereastra gradata vizibila; pragul de presiune poate fi setat offline fără a alimenta dulapul de comandă.

  3. Compatibilitate largă de încărcare AC/DC

     -- Capacitatea mare de sarcină a contactului de 1 A permite acţionarea directă a electrovalvelor mici fără relee intermediare sau conexiune directă la punctele de intrare PLC digitale.

  4. Histerezis ultra-scăzut

     -- Banda moartă maximă ≤0,05 MPa, presiune constantă de declanșare și resetare pentru a evita ciclurile frecvente de pornire și oprire rapidă a echipamentelor din aval.

Potrivirea scenariilor de aplicații industriale tipice

  1. Protecție la presiune joasă a sursei principale de aer

     -- Instalat în aval de unitățile de lubrifiere a regulatorului filtrului de aer; declanșează semnal de alarmă dacă presiunea de alimentare scade sub 0,4 MPa pentru a proteja vibratoarele K/GT, ciocanele de lovire BVP/SK și actuatoarele pneumatice de deteriorarea insuficientă a forței.

  2. Confirmarea poziţiei cursei cilindrului

     -- După ce cilindrul se extinde complet, presiunea din cameră crește la valoarea prestabilită pentru a trimite semnalul comutatorului pentru interblocarea următoarei etape a procesului de producție.

  3. Blocare de siguranță a circuitului vibratorului

     -- Monitorizeaza presiunea aerului de functionare; reduce puterea supapelor de evacuare rapidă XQ atunci când presiunea scade sub pragul pentru a preveni arderea vibratorului cauzată de funcționarea sub presiune.

Comparație de performanță: comutator digital IS3000 VS IS10 Reed VS ISE30A

Rezumatul unei propoziții

     Presostat mecanic pneumatic cu piston seria SOLH IS3000 are histerezis scăzut, rezistență la vibrații puternice și capacitate mare de sarcină de contact, cu montare filetată/garnitură și variante PLC cu microsarcină disponibile, utilizat pe scară largă pentru protecția de siguranță a presiunii circuitului de aer și semnale automate de declanșare a procesului pe vibratoare, stații de strângere a cilindrilor și echipamente generale de automatizare.
