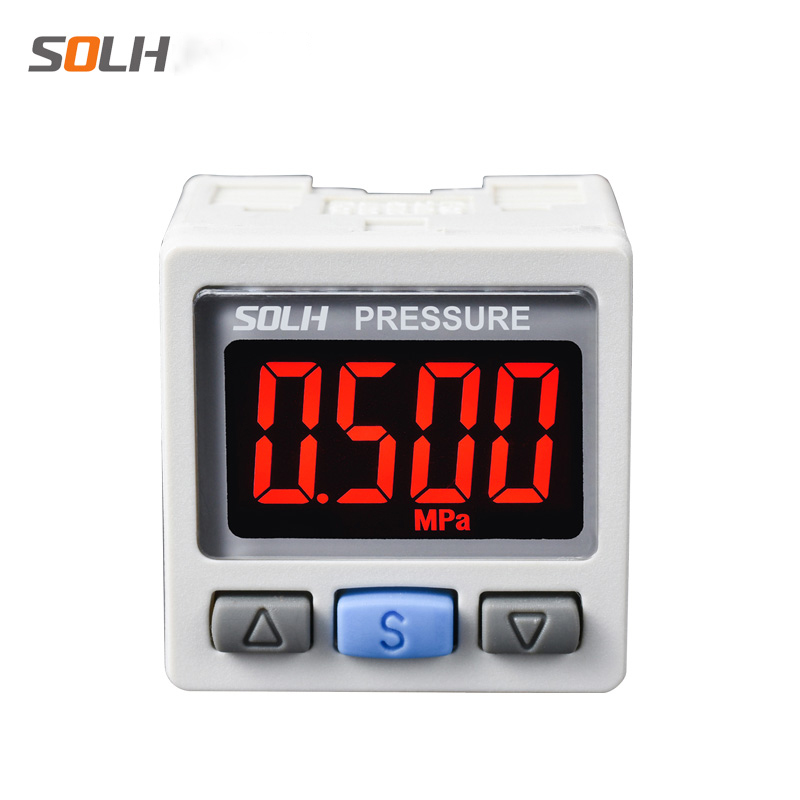

Seria ZSE30A(F) / ISE30A Presostat digital cu două culori de înaltă precizie

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Presostatoarele digitale de înaltă precizie din seria SOLH ZSE30A(F) / ISE30A sunt utilizate pentru monitorizarea în timp real a presiunii, alarma de prag și controlul semnalului în buclă închisă a tuturor circuitelor pneumatice. Compatibil cu vid, presiune mixtă compusă și condiții de lucru standard de presiune pozitivă. Avantajele principale includ o precizie ultra-înaltă de ±0,2% FS, afișaj LCD cu două culori roșu/verde și funcția de copiere a parametrilor lotului cu un singur clic, acționând ca „ochiul de monitorizare vizuală” al sistemelor pneumatice automate.

Clasificarea seriei după intervalul de măsurare a presiunii

Specificații tehnice de bază (grad de înaltă precizie)

  1. Unitate de afișare: ecran LCD cu 4 cifre, comutator automat de două culori (verde / roșu); OUT1 corespunde cu verde, OUT2 corespunde roșu

  2. Precizie de măsurare: ± 0,2% FS @ 25 ℃, rezoluție de până la 1/1000 la scară completă

  3. Opțiuni de ieșire semnal

     -- Semnal de comutare: ieșire tranzistor cu colector deschis NPN / PNP cu 2 canale (OUT1 și OUT2)

     -- Semnal analogic (opțional): ieșire de tensiune 1~5V sau ieșire de curent 4~20mA

  4. Alimentare: 12~24 VDC ±10% gamă largă de tensiune

  5. Capacitate de rezistență la suprapresiune

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model ISE30A cu presiune pozitivă: 1,5 MPa

  8. Clasa de protectie: IP40 rezistent la praf

  9. Temperatura ambiantă de funcționare: 0 ~ 50℃

  10. Funcție exclusivă: Copierea parametrilor cu un singur clic, copiați setările de la 1 unitate principală la maximum 10 unități slave, evitați în mod eficient erorile de setare a parametrilor în timpul depanării echipamentelor lot

Completează regula de denumire a modelului

  Exemplu de model: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Identificator tip presiune serie

     -- 01: Specificație filet port = filet interior M5 (R1/8)

     -- N / P: tip tranzistor de ieșire comutator

        N = colector deschis NPN; P = colector deschis PNP

     -- M / C / D: Definiția combinației de ieșire

        M = numai 2 canale de ieșire comutatoare independente

        C = 1 canal de comutare + ieșire de tensiune analogică 1~5V

        D = 1 canal comutator + ieșire de curent analogic 4~20mA

Logica de afișare LCD cu două culori

     -- Lumină de fundal verde: presiunea reală în intervalul normal de lucru prestabilit de utilizator

     -- Iluminare roșie de fundal: presiunea depășește pragul de alarmă superior/inferior (avertizare de suprapresiune/subpresiune)

     -- 4 moduri de afișare reglabile: acceptă logica standard (verde normal, roșu anormal) sau logica de comutare inversă a culorii, după cum este necesar

Scenarii tipice de aplicații industriale

  1. Circuitul de prindere a cilindrului pneumatic și a piesei de prelucrat

     Setați pragul de presiune de strângere 0,5~0,7MPa; declanșați semnalul de alarmă roșu odată ce presiunea scade sub limita inferioară pentru a preveni slăbirea piesei de prelucrat în timpul procesării.

  2. Stație de manipulare cu aspirație în vid (model dedicat pentru vid ZSE30A)

     Setați pragul de adsorbție fiabil ≤ -80kPa; emite imediat semnal de alarmă dacă gradul de vid se deteriorează pentru a evita căderea piesei de prelucrat în timpul transferului.

Comparație de performanță vs comutatoare de presiune mecanice obișnuite

Ghid de selecție pas cu pas

     -- Numai vid sau mixt vid + micro presiune pozitivă → Alegeți modelul de presiune compus universal ZSE30AF

     -- Circuit pneumatic general standard (alimentare cu aer 0,4~0,7MPa) → Cel mai popular model ISE30A-01-N-M

     -- Necesită colectarea continuă a datelor de presiune în timp real de către PLC → Selectați varianta de ieșire analogică C (tensiune 1~5V) sau D (curent 4~20mA)

Rezumatul unei propoziții

     Întrerupătoarele digitale de vid SOLH ZSE30A, compusul ZSE30AF și ISE30A cu presiune pozitivă sunt dotate cu LCD dual-color de înaltă precizie ±0,2%FS, comutator NPN/PNP cu 2 canale + ieșire analogică opțională 1~5V/4~20mA cu copiere a parametrilor lotului cu un singur clic, utilizat pe scară largă pentru strângerea presiunii automate și a echipamentelor pneumatice de vacuum.
