Presostat mecanic cu tub reed seria IS10

Marca: SOLH by Richge Technology

Poziționarea produsului

     Seria SOLH IS10 este un presostat mecanic fără contact cu tub cu stuf (tub uscat), componentă de bază de monitorizare a presiunii pentru circuite pneumatice standard. Dispunând de o structură simplă și compactă și performanță ultra-fiabilă pe ciclu lung, este pe scară largă asortată cu unitatea de lubrifiere cu trei unități de reglare a filtrului de aer FRL pentru detectarea în timp real a presiunii aerului și ieșirea semnalului de interblocare.

Principiul de lucru și structura de bază internă

  1. Principiul de funcționare

     -- Aerul comprimat împinge pistonul împotriva tensiunii arcului, magnetul încorporat pe piston se mișcă aproape de tubul de lame pentru a finaliza declanșarea magnetică și conducerea circuitului. Când presiunea aerului scade sub pragul de resetare, arcul împinge pistonul înapoi, magnetul se îndepărtează de tubul de lame și circuitul se oprește.

  2. Piese structurale de bază

     -- Piston cu magnet permanent integrat: detectează deplasarea presiunii aerului

     -- Tub cu stuf (comutator cu stuf uscat): acționare magnetică fără contact, abraziune mecanică de contact zero

     -- Șurub de reglare a presiunii: Setarea manuală a pragului de declanșare cu șurubelniță

     -- Fereastra de vizualizare graduală mecanică: Citire directă a valorii presetabile în unitate MPa

Tabel cu specificații tehnice de bază standard

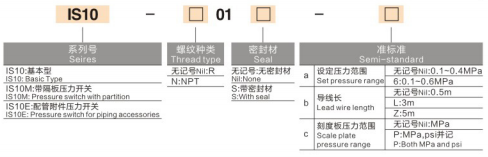

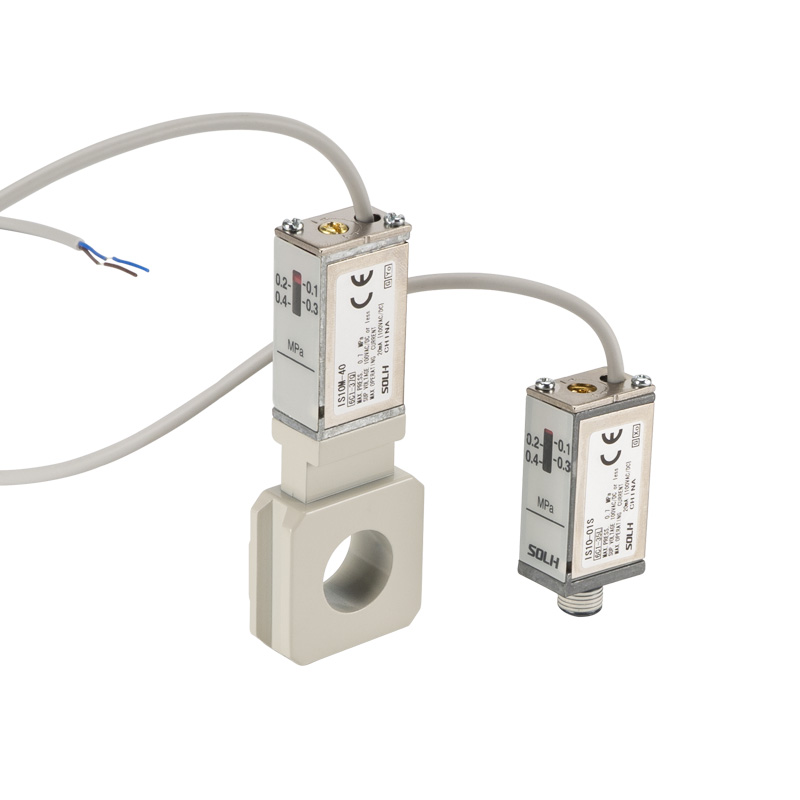

Model de serie completă și două stiluri de montare

Două structuri de instalare principale pentru cerințe diferite de aspect:

  1. Tip de montare cu filet în linie (IS10-01S)

     -- Instalare directă cu șuruburi prin portul filetat R1/8, compatibil cu un singur cilindru, ieșire cu supapă solenoidală și mini unități individuale de deservire a aerului.

  2. Tip de montare pe bază de colector (IS10M / IS10E)

     -- IS10M echipat cu o bază de prindere pătrată pe lateral, poate fi prins direct pe trei unități FRL modulare AC standard SMC fără fitinguri adaptoare suplimentare, economisind spațiu de instalare intern al cabinetului.

Avantajele competitive ale produsului de bază

  1. Uzură de contact mecanic zero

     -- Declanșare magnetică fără contact, fără scânteie electrică la punctul de contact; Durată de viață de 5 ~ 10 ori mai mare decât comutatoarele de presiune mecanice tradiționale cu micro-contact, cum ar fi IS3000.

  2. Calibrare intuitivă a presiunii offline

     -- Fereastra de scară gradată MPa încorporată lateral, reglați șurubul de reglare cu șurubelniță; pragul de presiune poate fi setat fără alimentare la fața locului.

  3. Compatibilitate universală cu sarcina AC și DC

     -- Acceptă toate tensiunile AC/DC sub 100V, poate conduce direct electrovalve miniaturale sau poate conecta bornele de intrare digitale ale PLC-ului fără releu intermediar.

  4. Design compact și ușor în miniatură

     -- Cu 16% mai ușor și cu 11% mai mic volum decât vechea generație din seria IS1000, se potrivește perfect cu aspectul îngust al echipamentului automat integrat.

Potrivirea scenariilor de aplicații industriale tipice

  1. Monitorizare și alarmă de joasă presiune a sursei principale de aer

     -- Instalat la priza FRL trei unități; trimite semnal de alarmă de interblocare odată ce presiunea de alimentare scade sub 0,4 MPa pentru a proteja vibratoarele pneumatice și ciocanele de lovire împotriva deteriorării insuficiente prin forță.

  2. Confirmarea poziției la cursa maximă a cilindrului

     -- Când cilindrul se extinde complet, presiunea din cameră crește la valoarea prestabilită pentru a scoate semnalul de declanșare pentru interblocarea secvențială a următoarei acțiuni a stației de producție.

  3. Protecție de siguranță a circuitului vibratorului

     -- Monitorizare în timp real a presiunii aerului de lucru; întrerupeți alimentarea cu energie a supapei de evacuare rapidă atunci când presiunea este mai mică decât pragul, evitați arderea vibratorului cauzată de forța slabă de vibrație.

Rezumatul unei propoziții

     Presostat fără contact din seria SOLH IS10 cu tub reed oferă variante de montare cu filet în linie și variante de fixare a colectorului FRL, cu o gamă reglabilă de 0,1 ~ 0,6 MPa, 5 milioane de durată de viață lungă și calibrare a presiunii offline, senzor compact de monitorizare a presiunii aerului la preț redus pentru cilindru, vibrator și circuite pneumatice de automatizare generală.
