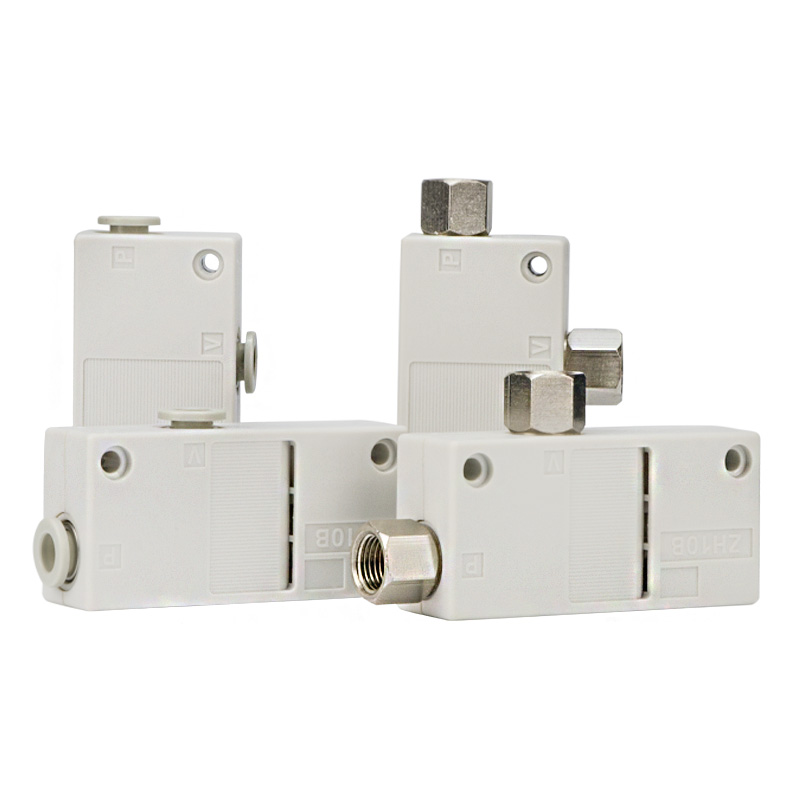

Ejector cu vid tip cutie seria ZH‑B

Ejector cu vid tip cutie seria ZH‑B | Amortizor încorporat Generator de vid Venturi într-o singură etapă

Marca: SOLH by Richge Technology | Înlocuire directă compatibilă cu seria ZH‑B importată

1. Prezentare generală a produsului

     Ejectorul cu vid de tip cutie ZH‑B adoptă principiul Venturi cu o singură etapă cu amortizor integrat în interiorul corpului. Sunt rezervate doar două porturi: portul de alimentare SUP și portul de vid VAC, fără port de evacuare separat. Aerul evacuat este evacuat direct prin amortizorul de zgomot încorporat. Instalare ultra simplă, fără amortizor extern necesar. Complet interschimbabil cu ZH‑B importat în dimensiune și interfață de conectare. Două versiuni de performanță disponibile: tip S cu vid înalt și tip L cu debit mare, cu dimensiuni complete de duză. Ideal pentru dispozitive compacte de automatizare mici și aplicații de ridicare și plasare a robotului.

  Distincție de model

     • Tip cutie ZH‑B: Amortizor încorporat, 2 porturi (SUP și VAC)

     • ZH-D Tip cu port-corp: Fără amortizor încorporat, 3 porturi independente SUP/VAC/EXH pentru conducte externe

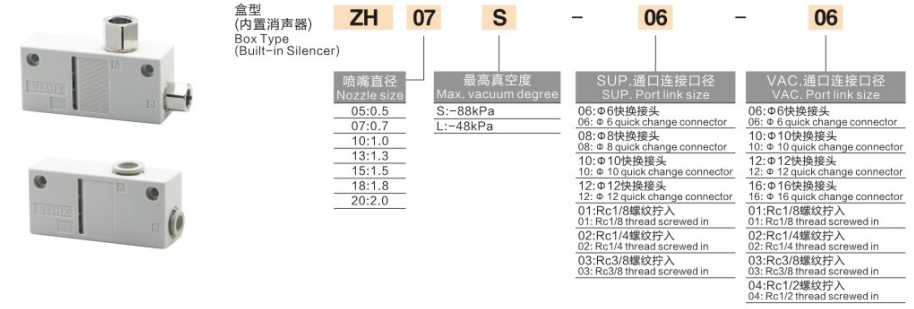

2. Completați explicația de codificare a modelului

  Exemplu:ZH07S‑06‑06

     • ZH: Cod de serie, ejector de vid tip cutie cu amortizor încorporat

     • 07: Cod dimensiunea duzei

     • S/L: Caracteristică de vid maxim. S = vid înalt; L = debit mare

     • 06: dimensiunea conexiunii portului de alimentare SUP

     • 06: Dimensiunea conexiunii portului de vid VAC

  Tabelul de referință pentru codurile portului

  Exemplu de comandă: ZH10S-08-10
     Ejector de vid tip cutie ZH cu amortizor încorporat, duză Φ1.0mm, grad S de vid înalt; orificiul de alimentare Φ8 fiting one-touch, orificiul de vid Φ10 fiting one-touch.

3. Avantajele de performanță de bază

     • Amortizor de zgomot incorporat integrat: Nu este nevoie de amortizor extern. Aerul evacuat este evacuat printr-o structură internă de tăcere. Mai puține piese de schimb, zgomot redus și economie de spațiu.

     • Doar 2 porturi pentru cablare simplă: Doar portul de alimentare cu aer SUP și portul de vid VAC, fără port de evacuare EXH separat. Perfect pentru spațiu limitat de instalare compact.

     • Versiuni cu performanță dublă opționale

￮ S Vid înalt (-88kPa): Forță de adsorbție puternică pentru piese de prelucrat bine etanșate, cum ar fi tabla de oțel, sticlă, PCB și carcasă din plastic.

￮ L Debit mare (-48kPa): Debit de aspirație mai mare pentru a compensa scurgerile de vid, potrivit pentru materiale poroase respirabile, inclusiv hârtie, folie, carton și spumă.

     • Selectări multiple de porturi: Fitinguri metrice cu o singură atingere utilizate pe scară largă pentru mașinile de uz casnic; Versiuni cu filet mamă Rc pentru echipamente de export.

     • Corp PBT ușor: Duză PBT turnată integral, greutate redusă, potrivită pentru robotul mic EOAT. Suportă montarea directă cu șuruburi sau instalarea suportului.

     • Funcționare fără ulei: Este necesar doar aer comprimat filtrat uscat, lubrifierea cu ceață de ulei interzisă.

4. Specificații tehnice standard

  Performanță de referință la presiunea de alimentare de 0,5 MPa

5. ZH‑B Tip cutie VS ZH‑D Tip cu port corp

6. Ghid de selecție

     • Selectarea versiunii S/L

￮ ✅ S Vid înalt: Piese de prelucrat sigilate netede care necesită o forță de absorbție puternică.

￮ ✅ L Flux mare: Piesele de prelucrat care curg, cum ar fi cartonul, filmul, materialul, debitul mare compensează scurgerea de vid.

     • Selectarea orificiului duzei: Selectați în funcție de suprafața totală de adsorbție a ventuzei. Duza mai mare aduce un debit mai mare și un consum mai mare de aer. Evitați duza supradimensionată pentru a preveni risipa de aer comprimat.

     • Selectarea portului: Fitinguri metrice one-touch (06/08/10) pentru automatizari casnice; Filet Rc (01/02) pentru mașini de export.

     • Detectarea vidului: Fără senzor de presiune încorporat. Instalați presostatul de vid ZSE în circuitul de vid pentru confirmarea vidului sau alarma de piesă lipsă.

7. Circuit pneumatic standard

     Unitate de service sursă de aer AFC (unitatea de ceață de ulei interzisă) → Electrovalvă 3/2 → Orificiul de alimentare SUP al ZH‑B; Port de vid VAC → filtru de vid ZFC → ventuză de vid.

8. Note importante de operare

     • Lubrifiatorul cu ceață de ulei este strict interzis. Contaminarea cu ulei va înfunda duza mică și va reduce forța de aspirație.

     • Filtrul de vid ZFC trebuie instalat pe partea de vid pentru a bloca praful și a proteja duza.

     • Presiune de alimentare recomandată: 0,4~0,5MPa. Nu este recomandată funcționarea continuă pe termen lung sub presiune maximă de 0,6 MPa.

     • Păstrați furtunul dintre ejector și ventuză cât mai scurt posibil, reduceți volumul conductei pentru un răspuns mai rapid la vid.

     • Elementul de eșapament încorporat va acumula praf după o utilizare îndelungată. Curăţaţi sau înlocuiţi elementul amortizorului odată ce aspiraţia scade.
