Ejector cu vid în mai multe etape seria ZL112

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria SOLH ZL112 este un ejector de vid Venturi integrat în mai multe etape, complet interschimbabil cu modelele echivalente SMC. Dispune de un grad de vid ultra-înalt, debit mare de aspirație și consum de aer redus drastic. Sunt disponibile mai multe module opționale integrate, inclusiv supape de alimentare/eliberare cu solenoid, manometru de vid, contor cu afișaj digital și presostat de vid. Acesta servește ca unitate centrală de vid pentru brațele robotizate automate și sistemele de fixare cu ventuze multiple.

Defalcare completă a regulii de codificare a modelului

  1. Exemplu de model cu ansamblu complet de supapă: ZL112-□-□-K15MZ-□-DDNL

Clasificarea seriei și tabelul de comparație al configurației

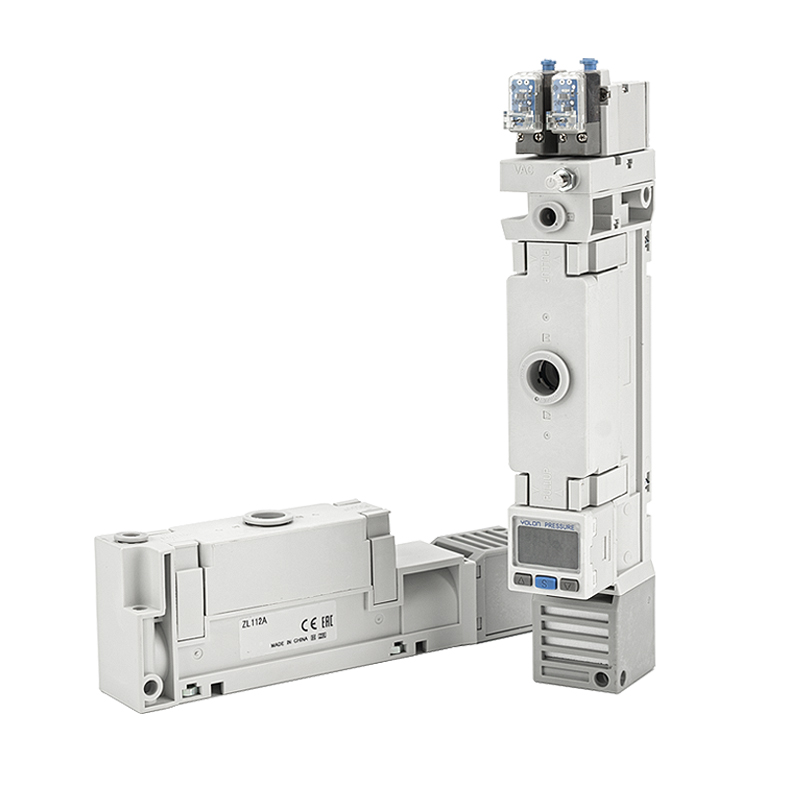

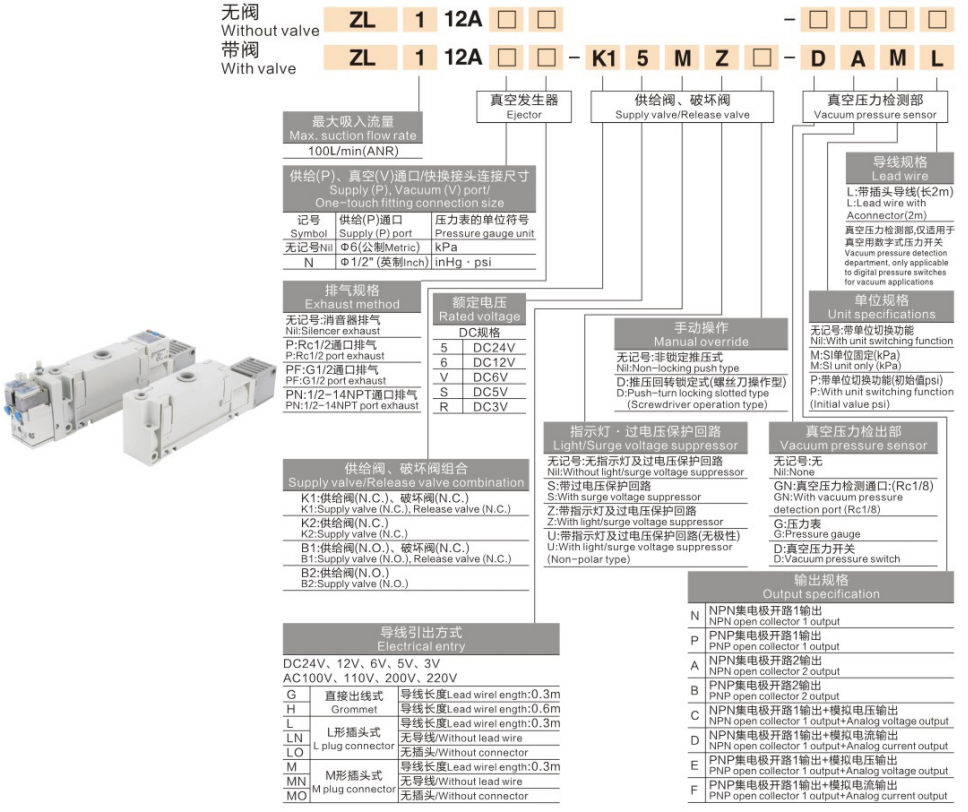

 1. Noua serie integrată ZL112A (versiunea multifuncțională îmbunătățită)

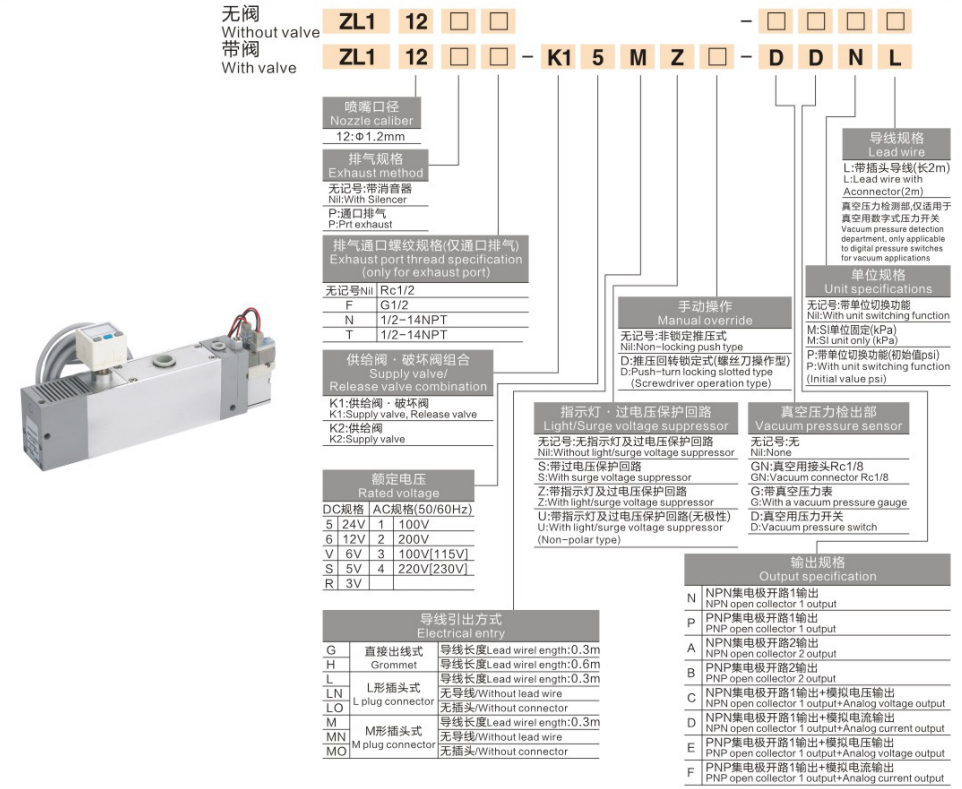

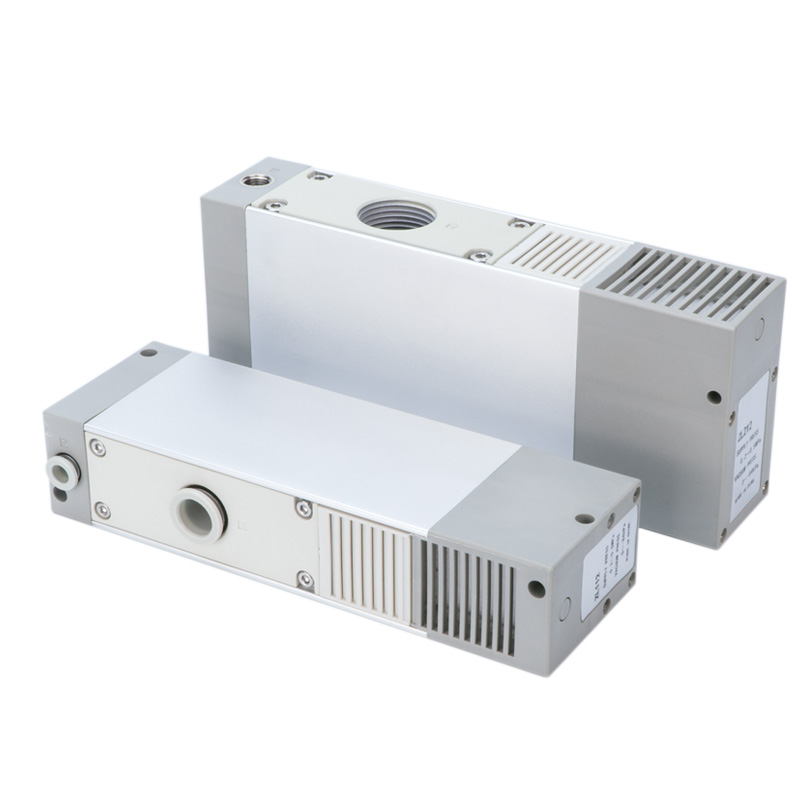

 2. Baza standard seria ZL112 (gabaritor mecanic / digital opțional)

Avantajele de bază ale produsului

  1. Tehnologie de economisire a energiei Venturi în mai multe etape

     -- Gradul de vid stabil -88 ~ -92kPa, debit puternic de aspirație; consumul de aer redus cu peste 40% comparativ cu ejectoarele cu o singură treaptă, scăzând considerabil costul aerului comprimat din atelier.

  2. Design all-in-one integrat foarte modular

     -- Supapă electromagnetică de alimentare încorporată opțională, supapă de evacuare a vidului, amortizor de zgomot, vacuometru digital/mecanic și presostat. Nu sunt necesare accesorii suplimentare separate, economisind spațiu în dulap și simplificând aspectul cablajului.

  3. Amortizor integrat de zgomot redus

     -- Structura tobei de eșapament încorporată limitează zgomotul de rulare ≤70dB(A), prietenos pentru funcționarea continuă în interiorul atelierului.

  4. Durată lungă de viață fără întreținere

     -- Piese mecanice interne în mișcare zero, rezistente la cicluri continue frecvente, acceptă operațiuni de producție în masă non-stop de 24 de ore.

  5. Alimentare cu vid centralizat cu ventuze multiple

     -- Potrivit pentru adsorbția sincronă cu mai multe dispozitive, cu mai multe stații de lucru, dimensiunea compactă permite montarea directă la efectorul de capăt al brațului robotizat pentru a scurta timpul de răspuns al conductei de vid.

Scenarii tipice de aplicații industriale

     -- Prize robotizate automate, manipulare dispozitiv de aspirare cu mai multe cavități

     -- Electronică 3C, panou de sticlă, tablă, ridicare și plasare în vid a piesei de prelucrat poroase

     -- Echipamente de ambalare, imprimare și transfer în vid pentru industria alimentară

     - Piese de prelucrat și linii de producție predispuse la scurgeri care necesită un debit mare de vid stabil

Ghid de selecție rapidă pas cu pas

  1. Confirmați cererea de control automat al vidului

     -- Numai generarea de vid fără suflare automată: Selectați modelul de bază ZL112A / ZL112 (este necesară o supapă externă)

     -- Aspirare automată + suflare rapidă cu vid recomandată: varianta cu valvă dublă K1

     -- Doar aspirație simplă cu prioritate de cost: varianta de supapă de alimentare cu un singur K2

  2. Confirmați cerința semnalului de monitorizare a vidului

     -- Este necesar feedbackul pentru pragul PLC: alegeți modelul de comutator de presiune cu vid DNL (NPN) / DPL (PNP)

     -- Citirea vizuală locală a presiunii este necesară: contor cu afișaj digital D sau manometru analog mecanic G

  3. Confirmați cerința de dispunere a evacuarii

     -- Control standard al zgomotului interior: versiune standard cu amortizor încorporat (cod de evacuare necompletat)

     -- Debit mare / conductă principală de evacuare centralizată: varianta de evacuare cu racord P

Rezumatul unei propoziții

     Ejectorul de vid Venturi în mai multe trepte SOLH ZL112 oferă -88~-92kPa vid înalt cu un consum de aer mai mic cu 40%, acceptă electrovalve integrate duble/single, vacuometru digital/mecanic și opțiuni de comutator de presiune NPN/PNP, modulul de vid compact integrat pentru sisteme robotizate de aspirație manuală multifuncțională.
