Ejector de vid cu porți de corp seria ZH-D

Ejector de vid cu porți de corp seria ZH‑D | Generator de vid cu conexiune pneumatică directă Venturi cu o singură etapă

Marca: SOLH by Richge Technology | Complet mecanic interschimbabil cu generatorul de vid din seria ZH importat

1. Prezentare generală a produsului

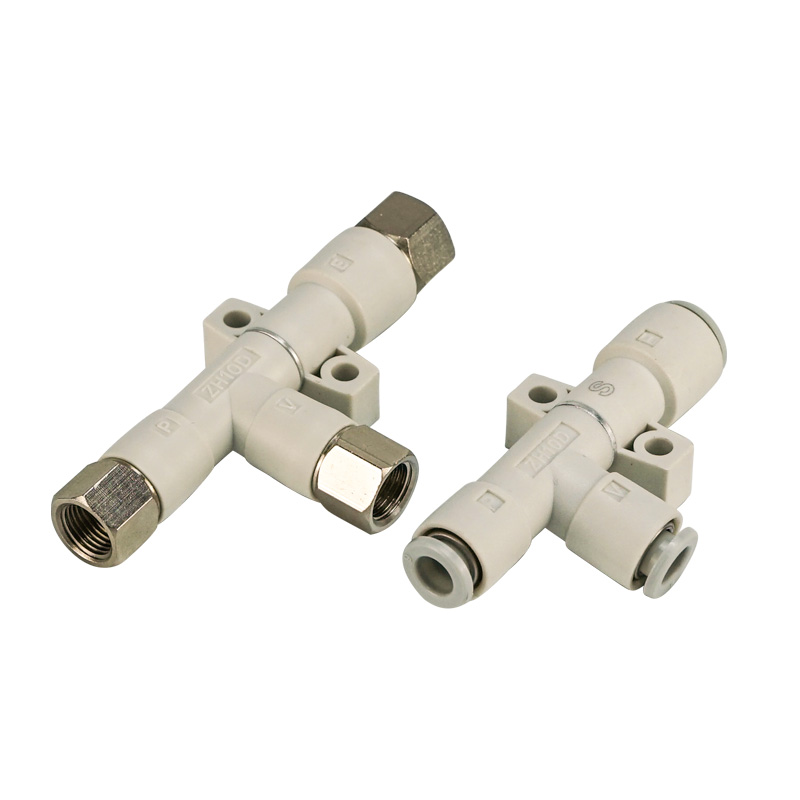

     Tipul ZH-D cu port-corp este un ejector Venturi cu vid cu o singură etapă. Trei porturi independente, inclusiv portul de alimentare SUP, portul de vid VAC și portul de evacuare EXH necesită conducte externe. Fără amortizor încorporat în interiorul corpului principal. Design compact și ușor cu structură de duză din rășină integrată, complet interschimbabilă cu seria ZH importată.

  Distincție de model

     • ZH-D Tip cu port-corp: Trei orificii pentru conducte exterioare, fără amortizor încorporat.

     • ZH-B Tip cutie: Echipat cu amortizor de zgomot integrat in interiorul corpului, rezervate doar porturile de alimentare si vid.

  Două clase de performanță:

     • Specificație S (vid înalt): Vacuum maxim -90kPa, ideal pentru piese netede sigilate.

     • Specificație L (debit mare): Debit de aspirație mai mare cu un nivel de vid mai mic, pentru piese de prelucrat poroase respirabile, cum ar fi hârtie, material textil și carton.

  Capace ale orificiului duzei Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. Acceptă mai multe opțiuni de conectare: fiting one-touch, filet G/Rc, filet imperial NPT. Soluții multiple de montare: fixare directă cu șuruburi, suport de montare și instalare șină DIN. Aplicat pe scară largă pentru aplicații cu efect de roboți și module cu mai multe stații.

2. Completați explicația de codificare a modelului

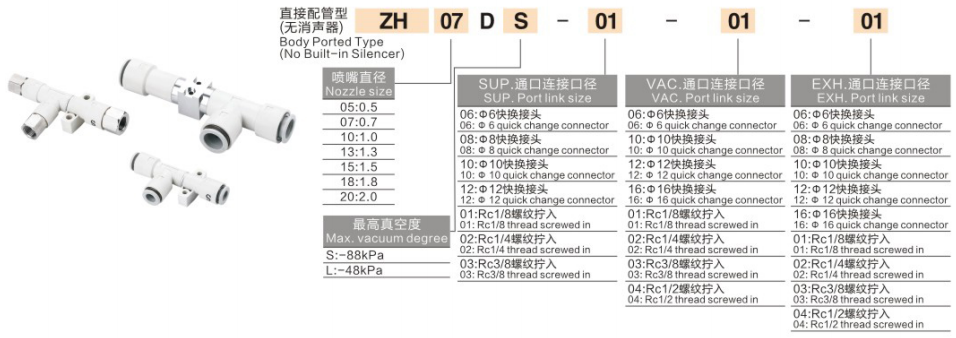

Exemplu de model:ZH10DSA-06-08-10

     • ZH: Cod de serie al ejectorului de vid

     • 10: Cod alezajului duzei

     • D/B: Forma corpului. D = tip cu port-corp cu 3 porturi externe fără amortizor încorporat; B = tip cutie cu amortizor integrat

     • S/L: Caracteristică de vid. S = tip de vid înalt -90kPa final cu debit moderat de aspirație; L = tip cu debit mare. ZH05‑13 final ‑48kPa; ZH15‑20 final -66kPa, debit mare pentru piese de prelucrat respirabile

     • A: Versiune ușoară de nouă generație, cu dimensiuni reduse și greutate redusă

     • ‑06‑08‑10: Specificația portului(SUP-VAC-EXH). Numărul din două cifre reprezintă dimensiunea metrică a montajului cu o singură atingere (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 pentru filet G/Rc; N01/N02 pentru filet imperial NPT.

  Exemplu de comandă: ZH13DSA-08-10-10
     Ejector de vid cu portul de corp ZH, duză Φ1,3 mm, grad S pentru vid înalt, versiune nouă A ușoară; orificiul de alimentare Φ8, orificiul de vid Φ10, racord de evacuare Φ10.

3. Avantajele de performanță de bază

     • Trei porturi externe complet independente: Porturi separate de alimentare SUP, vid VAC și evacuare EXH. Gazele de eșapament pot conecta amortizorul extern sau conducta de evacuare centralizată. Potrivit pentru integrarea efectorului final al robotului și a modulelor, fără constrângeri de spațiu interioare ale amortizorului.

     • Duză ușoară integrată din rășină: Duza și corpul principal modelate integral pentru o reducere remarcabilă a greutății, perfecte pentru EOAT deplasare la viteză mare. Noua versiune A scurtează lungimea și înălțimea, greutatea redusă cu până la 74%.

     • Opțiuni duble de performanță a vidului: S vid înalt pentru piese de prelucrat sigilate netede, inclusiv sticlă, tablă și carcasă din plastic; L cu debit mare pentru carton, folie, material textil și materiale predispuse la scurgeri pentru compensarea scurgerilor.

     • Selecții bogate de porturi: Racord metric cu o singură atingere, filet pentru țeavă G/Rc și filet imperial NPT pentru adaptarea echipamentelor pe piața globală.

     • Metode de montare diversificate: Fixare directă cu șuruburi, suport standard, suport în formă de L și montare pe șină DIN pentru un aspect flexibil.

     • Cerință de funcționare fără ulei: Este interzisă lubrifierea cu ceață de ulei, este necesar doar aer comprimat filtrat uscat.

4. Specificații tehnice standard

Performanță la presiunea de alimentare de 0,5 MPa (ANR)

Pentru varianta L-debit mare: debit de aspirație mai mare sub orificiul identic al duzei cu un nivel final de vid mai scăzut.

5. Tabel de comparație ZH‑D VS ZH‑B

6. Ghid de selecție pas cu pas

     • Selectarea performanței S/L

 ￮ ✅ S vid înalt (-90kPa): piese de prelucrat sigilate netede, cum ar fi plăci de oțel, sticlă, carcasă din plastic, PCB; scurgeri minore, forță mare de adsorbție necesară.

 ￮ ✅ L cu debit mare: carton, spumă, film, țesătură și alte piese de prelucrat respirabile predispuse la scurgeri, debitul mare compensează scurgerea de vid.

     • Alegerea orificiului duzei: Selectați în funcție de suprafața totală de adsorbție a ventuzei. Duza mai mare aduce un debit de aspirație mai mare și un consum mai mare de aer. Evitați duza supradimensionată pentru a preveni risipa de aer comprimat.

     • Selectarea tipului de port: Fiting metric cu o singură atingere (06/08/10/12) pentru echipamente de automatizare casnică; Filet G / Filet NPT pentru mașini de export în străinătate.

     • Notă de manipulare a eșapamentului pentru tip D: Varianta D nu are amortizor încorporat. Portul de evacuare EXH trebuie să conecteze amortizorul extern, altfel zgomotul va fi extrem; sau treceți țeava de evacuare din dulapul echipamentului.

     • Soluție de detectare a vidului: Ejector de vid seria ZH fără presostat încorporat. Adăugați un presostat de vid extern ZSE dacă este nevoie de feedback de semnal.

7. Scenarii tipice de aplicare

     • Preluare la capătul brațului cu robot EOAT: manipulare piese din plastic 3C, PCB și foi de baterie

     • Industria ambalajelor: ridicare carton, folie și hârtie

     • Demulare piese de dimensiuni mici pentru robot de turnare prin injecție

     • Modul de vid multiparalel pentru adsorbție sincronă cu mai multe ventuze

     • Stații de automatizare care necesită evacuare centralizată a gazelor reziduale în afara carcasei echipamentului

8. Descrierea diagramei de circuite pneumatice standard

     Circuit standard cu racordul de caroserie ZH‑D: filtru sursă de aer AFC (unitatea de ceață de ulei interzisă) → supapă solenoidală 3/2 → orificiul de alimentare SUP al ZH‑D; Portul de vid VAC conectează filtrul de vid ZFC apoi la ventuză; Portul de evacuare EXH conectează amortizorul extern sau furtunul de evacuare direcționat în exteriorul echipamentului.

9. Note importante de operare

     • Lubrifiatorul cu ceață de ulei este strict interzis. Contaminantul de ulei va înfunda orificiul mic al duzei, va cauza scăderea forței de aspirație sau defectarea completă. Pentru tratarea sursei de aer se va adopta numai filtrul de aer.

     • Filtrul de vid în linie ZFC trebuie instalat pe partea de vid. Pătrunderea particulelor de praf va duce la blocarea duzei.

     • Pentru ejectorul cu orificiul de corp ZH‑D, orificiul de evacuare EXH trebuie să echipeze amortizorul de zgomot pentru a evita nivelul excesiv de zgomot.

     • Presiune de alimentare recomandată: 0,4-0,5 MPa. Nu este recomandată funcționarea continuă pe termen lung la 0,6MPa.

     • Minimizați lungimea furtunului dintre ejectorul de vid și ventuză, reduceți volumul conductei pentru un răspuns mai rapid la vid.
