Ejector cu vid în mai multe etape seria ZL212

SOLIH ZL212 ejector cu vid în mai multe etape, upgrade pentru ZL112 cu dimensiune de montare compatibilă SMC. Vacuum mai mare 90~-95kPa și +30% debit de aspirație, 40% economie de energie prin design multi-venturi. Opțiuni modulare: amortizor/orificiu de evacuare, manometru mecanic sau presostat digital de vid (NPN/PNP), supapă de alimentare+eliberare. Ideal pentru sticlă, tablă, material poros și manevrarea robotului cu ventuză mare cu scurgeri mari.

Trimite o anchetă

Descriere produs

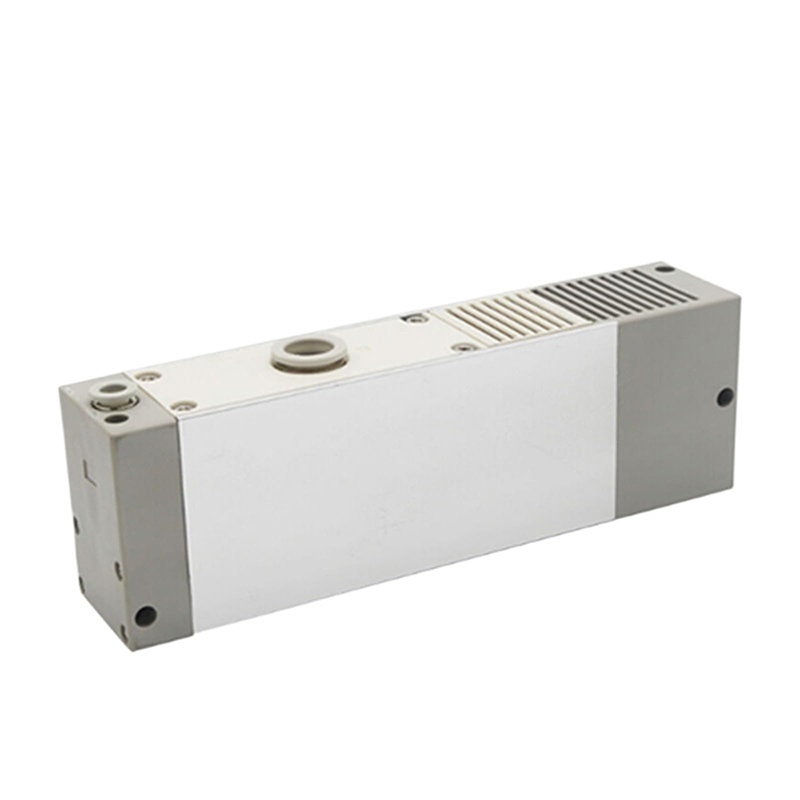

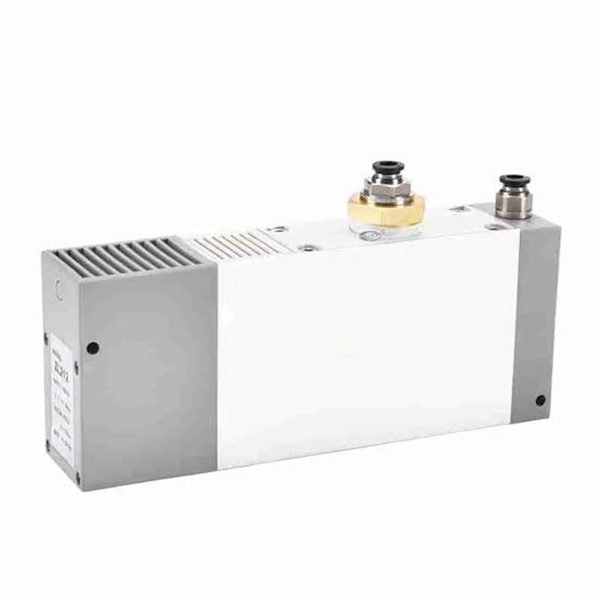

Ejector cu vid în mai multe etape seria ZL212 | Model de actualizare a generatorului de vid înalt de mare debit pentru ZL112

Marca: SOLH by Richge Technology | Înlocuire integrată compatibilă cu dimensiunea de instalare SMC ZL212

1. Prezentare generală a produsului și specificații generale

Seria ZL212 este un ejector de vid în mai multe etape, cu flux mare, derivat din seria ZL112. Echipat cu orificiu de duză mai mare, oferă un nivel de vid mai mare și un flux de aspirație îmbunătățit. Proiectat special pentru ventuze mari, piese poroase și condiții de lucru cu scurgeri mari. Adopta pe scară largă ca unitate principală de vid pentru manipulatoare robotizate, aplicații de manipulare a materialelor din tablă și sticlă.

Element de parametru	Caietul de sarcini
Poziția produsului	Model avansat de ZL112, duză mai mare pentru vid mai mare și debit mai mare
Fluid aplicabil	Aer comprimat
Presiunea aerului de alimentare	0,3~0,7MPa, interval optim de operare: 0,45~0,5MPa
Gradul de vid	-90 ~ -95kPa
Debit de aspirație	Cu peste 30% mai mare decât ZL112, potrivit pentru piese poroase și ventuze mari
Consumul de aer	Design difuzor în mai multe etape, economisire de energie de peste 40% față de ejectorul cu vid cu o singură treaptă
Interval de temperatură ambientală	-5℃ ~ 60℃
Conexiune la port	Racord standard cu o atingere/port filet, complet interschimbabil cu dimensiunea de montare SMC ZL212

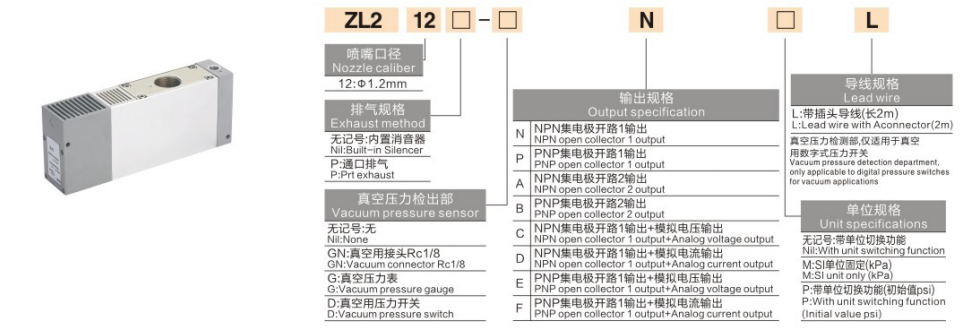

2. Regulă de denumire a modelului

Format de bază:ZL212‑□‑□‑□‑□

Format extins cu supapă:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Poziţie	Cod	Definiție și descriere detaliată
1-4	ZL212	Cod de serie pentru ejector cu vid în mai multe etape, orificiu mai mare al duzei în comparație cu ZL112
al 5-lea	Nici un semn	Amortizor de evacuare, reducerea zgomotului standard pentru atelier general
	P	Evacuare orificiu, pentru instalarea de evacuare cu debit mare sau centralizat
al 6-lea Unitate de detectare a vidului	Nici un semn	Fără modul de detectare a vidului
	GN	Port de detectare a vidului Rc1/8 pentru conectarea manometrului extern
	G	Manometru mecanic de vid Y40Z încorporat
	D	Presostat digital de vacuum încorporat
al 7-lea Specificație de ieșire	N	Ieșire NPN colector deschis cu 1 canal
	P	Ieșire PNP colector deschis cu 1 canal
	A/B/C/D/E/F	Ieșire multicanal/ieșire semnal analogic și alte funcții extinse
al 8-lea Unitate și cablu	L	Cablu de tip priză pre-asamblat de 2 metri
	M/P	Unitate fixă / unitate comutabilă (kPa / psi opțional)

3. Explicația de bază a configurației modelului

Model	Configurație de bază	Aplicație tipică
ZL212	Unitate de bază standard, fără manometru, fără supapă încorporată	Aplicație generală cu debit mare, este necesară o electrovalvă externă
ZL212-GN	Interfață pentru vacuometru extern Rc1/8	Aplicații care necesită un vacuometru conectat extern pentru citire
ZL212-D	Presostat digital de vacuum încorporat	Citire digitală în vid și feedback de semnal electric pentru controlul PLC
ZL212‑P	Versiune de evacuare de tip port fără amortizor încorporat	Scenarii de evacuare centralizată cu debit mare, mediu insensibil la zgomot
ZL212-G	Echipat cu vacuometru mecanic Y40Z	Indicație locală rentabilă a nivelului de vid mecanic mecanic

4. Comparație pentru selecția cheilor ZL112 VS ZL212

Element de comparație	ZL112	ZL212
Alezajul duzei	Φ1,2 mm	Duză de dimensiuni mai mari
Gradul de vid	-88 ~ -92kPa	-90 ~ -95kPa, performanță mai mare în vid
Debit de aspirație	Debit mediu	Debit de aspirație cu +30% mai mare
Condiție de lucru adecvată	Ventuze comune, piese de prelucrat mici-medii	Venză mare, piesa de prelucrat poroasă, tablă și sticlă, bucle cu scurgeri mari
Prețul de referință al modelului de bază	Începând de la 245	Incepand de la 478, aprox. Cu 20% mai mare în configurație identică

5. Principalele avantaje ale produsului

• Performanță venturi îmbunătățită în mai multe etape: Nivel de vid și debit de aspirație promovate, adaptabilitate excelentă pentru circuitele de vid pneumatice cu scurgeri mari.

• Opțiuni modulare complet integrate: Supapa de alimentare/eliberare cu solenoid, amortizorul de zgomot, vacuometrul mecanic/digital și comutatorul de presiune sunt disponibile pentru configurație dintr-o singură piesă, reducând la minimum părțile auxiliare suplimentare.

• Construcție cu zgomot redus: Amortizor încorporat, nivel de zgomot ≤70dB, prietenos pentru mediul obișnuit de atelier din fabrică.

• Funcționare stabilă fără întreținere: Componente mecanice în mișcare zero, durată lungă de viață pentru producție continuă de 24 de ore.

• Amprenta de montare compatibilă: Dimensiunea de instalare interschimbabilă cu ZL112, acceptă înlocuirea directă a upgrade-ului pe teren.

6. Ghid de selecție rapidă

• Piesă de prelucrat mică-medie și aplicație cu o singură ventuză: alegeți ZL112 pentru o performanță mai bună a costurilor.

• Ventuză mare, material poros, tablă de sticlă sau buclă de vid cu scurgeri mari: adoptați ZL212 pentru vid și capacitate de curgere suficientă.

• Controlul automat al ciclului: Selectați versiunea K1 cu dublă supapă (alimentare + supapă de eliberare), potriviți cu presostatul de vid pentru feedback-ul de semnal în buclă închisă.

• Monitorizare vizuală și punere în funcțiune la fața locului: varianta de presostat digital Pick D pentru citirea digitală directă a valorii vidului.

7. Scenarii tipice de aplicare

• Manipulare robotizată pentru componente de sticlă, tablă, plăci de lemn și plăci de dimensiuni mari

• Adsorbția poroasă a piesei de prelucrat: culegere de carton, spumă, material textil și permeabil

• Circuit de vid cu scurgeri mari pentru dispozitiv de fixare cu ventuză multiplă cu suprafețe mari

• Linie de asamblare de automatizare, demulare robot prin turnare prin injecție și transfer de material

• Echipamente logistice stație de preluare a mărfurilor de mari dimensiuni
