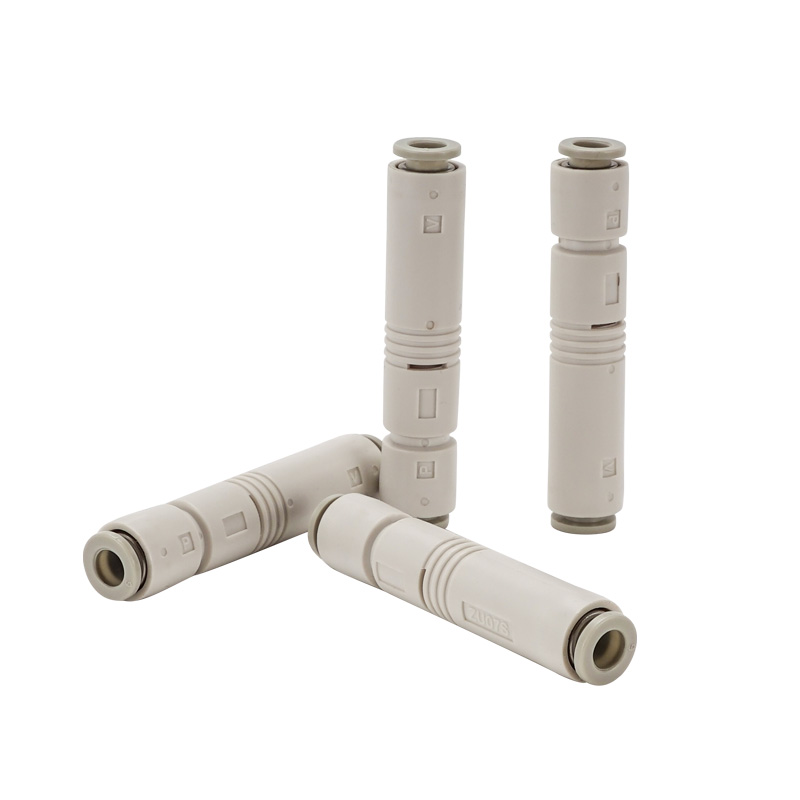

Ejector de vid în linie, drept, seria ZU

Ejector de vid în linie drept în linie seria ZU | Generator de vid tip insert cu tub drept SOLH

Marca: SOLH by Richge Technology | Ejector de vid în linie interschimbabil standard SMC

1. Prezentare generală a produsului

     Seria ZU este un ejector de vid cu tub drept în linie. Orificiul de vid și orificiul de alimentare cu aer sunt dispuse coaxial în linie dreaptă. Are cea mai mică dimensiune, greutate ultra-ușoară și o instalare care economisește spațiu. Potrivit pentru ventuze distribuite, componente mobile și spațiu restrâns.

2. Structura de bază și principiul de lucru

     • Structura: Orificiu de alimentare SUP → duză → secțiune difuzor → orificiu de vid VAC → orificiu de evacuare EXH, corp din rășină turnată integral.

     • Principiu: Jetul de mare viteză de aer comprimat prin duză creează presiune negativă la orificiul de vid pentru adsorbția în vid; evacuare cu structură de tăcere încorporată.

     • Material: Corp principal: rășină PBT de inginerie; montare cu o singură atingere: POM. Fără cupru și fluor, conform RoHS.

     • Greutate: ZU05 ≈6,5g, ZU07≈7,0g; Noua versiune ZU□A îmbunătățită de doar 3,9 g.

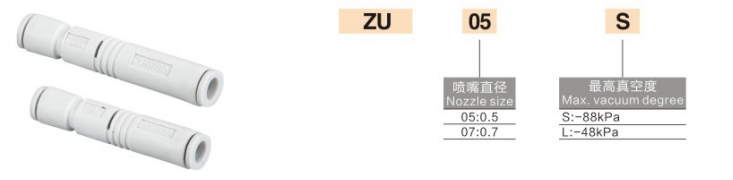

3. Regula de codificare a modelului (SMC Standard)

  Versiune veche (ZU05 / ZU07)

  Format: ZU + alezajul duzei + tip (S/L)

     • ZU05S: duză Φ0.5, tip vid înalt (-84kPa)

     • ZU05L: duză Φ0.5, tip debit mare (-48kPa)

     • ZU07S: duză Φ0.7, tip vid înalt

     • ZU07L: duză Φ0.7, tip debit mare

  Noua versiune îmbunătățită (ZU□A, mai scurtă și mai ușoară)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = Vid înalt (-87~-90kPa); L = Debit mare (-48kPa)

     • A = versiune îmbunătățită: lungimea redusă cu 11%, greutatea redusă cu 40%

4. Tabelul parametrilor cheie @0.45MPa Presiune de alimentare standard

5. S Vid mare VS L Debit mare

     • S tip vid înalt: vid final -84~-90kPa. Pentru ventuze mici, piese de prelucrat subțiri, bine sigilate, care necesită o forță puternică de adsorbție, cum ar fi componentele electronice și peliculele subțiri.

     • L Tip debit mare: vid final -48kPa cu debit de aspirație mai mare. Potrivit pentru piese de prelucrat cu suprafață poroasă/dură, ventuze mari, scurgeri mari și cerere de răspuns rapid, de ex. carton și scândură de lemn.

6. Ghid de instalare și conducte

  1. Instalare: Montabil în orice orientare, nu este necesar un suport de fixare; poate fi introdus direct în mijlocul conductei de aer.

  2. Conducte

￮ Port de alimentare SUP: conectați tubul de aer Φ6 (standard)

￮ Port de vid VAC: conectați ventuza / conducta de vid

￮ Port de evacuare EXH: deschis la atmosferă, nu blocați

  3. Presiune: Standard 0.45MPa, interval de lucru 0.1~0.6MPa

  4. Temperatură: 5~50℃ (fără înghețare în sursa de aer)

7. Scenarii tipice de aplicare

     • Electronică 3C, semiconductor, adsorbție distribuită cu ventuze mici

     • Linie de producție de automatizare, piese în mișcare/efector final de robot

     • Spațiu de instalare îngust, aplicații de răspuns ușoare și de mare viteză

     • Manipularea hârtiei subțiri, folii subțiri, piese minuscule și cipuri electronice

8. Comparație de selecție: ZU vs ZB vs ZL
