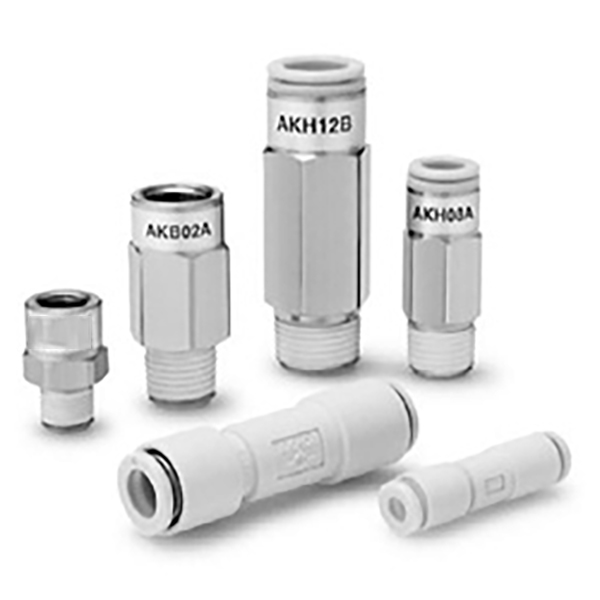

Supapă de reținere cu conectare rapidă seria AKH / AKB

Supapă de reținere cu conectare rapidă din seria SOLH AKH / AKB (tip manșon)

Marca: SOLH by Richge Technology | Supapă unidirecțională integrată + fiting push-in

1. Prezentare generală a produsului

  Seria AKH / AKB este o combinație integrată de componentesupapă de reținere + racord rapid, conceput pentru prevenirea refluxului, menținerea presiunii și oprirea vidului în circuitele pneumatice. Dimensiune compactă, instalare rapidă și presiune de crăpare ultra-scăzută.

  Diferența de bază dintre AKH și AKB

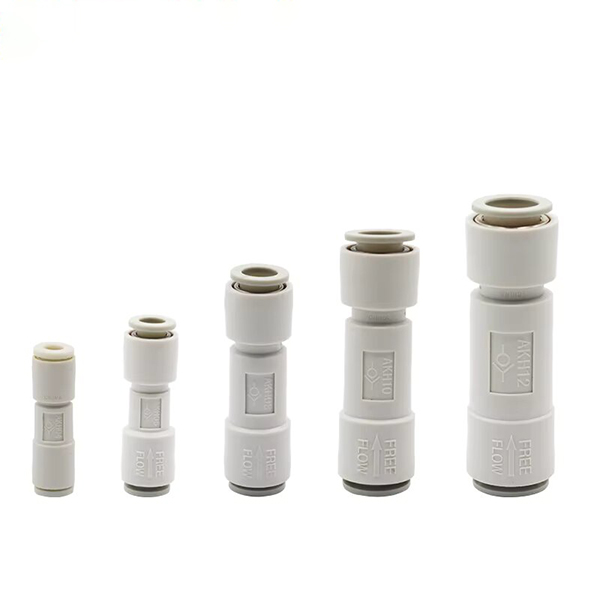

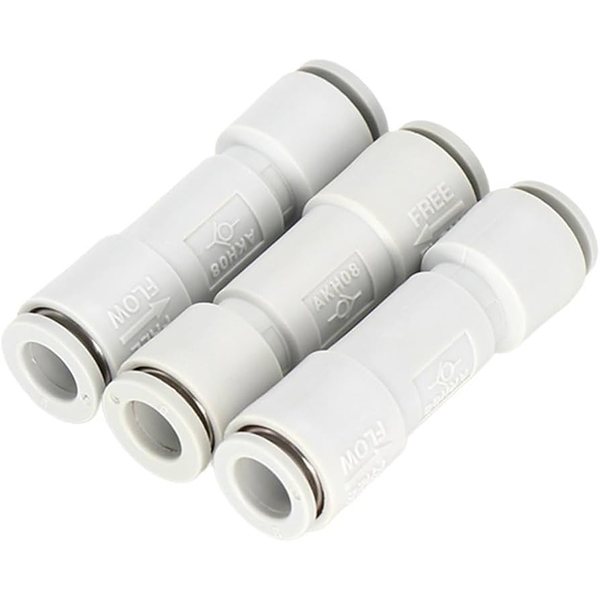

   AKH: Dual port push-in tip manșon drept, ambele părți pentru tubulatura de aer (Φ4 ~ Φ12).

   AKB: Un filet tată + un tip manșon filet femel, pentru anti-retur între porturile filetate

• AKB-A: Direcția curgerii → Filet interior → Filet interior

• AKB-B: Direcția curgerii → Filet interior → Filet interior

2. Caracteristici de bază

  1. Presiune de crăpare ultra-scăzută:0,005 MPa (5 kPa), potrivit pentru sisteme de vid (-100 kPa ~ 1 MPa)

  2. Debit mare: zonă de secțiune transversală eficientă mare cu rezistență scăzută la curgere

  3. Fixare rapidă prin împingere: Compatibil cu tubul din nailon PU / PA / nylon moale; „clic” audibil odată ce tubulatura se blochează pe loc

     • Material: Corp supapă PBT / aliaj de zinc; montaj din alamă nichelată; fălci de prindere din oțel inoxidabil SUS304

     • Presiune maximă de lucru: 1,5 MPa

     • Temperatura de funcționare: -5℃ ~ +60℃ (fără stare de înghețare)

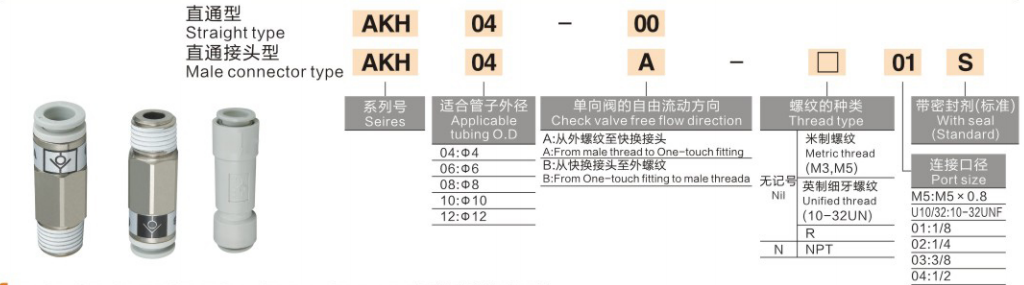

3. Definirea codului modelului și exemple

 1. AKH (Tip Dual Push-in)

      • AKH06‑00: seria AKH, tub Φ6, porturi duble push-in (-00 = fără filet)

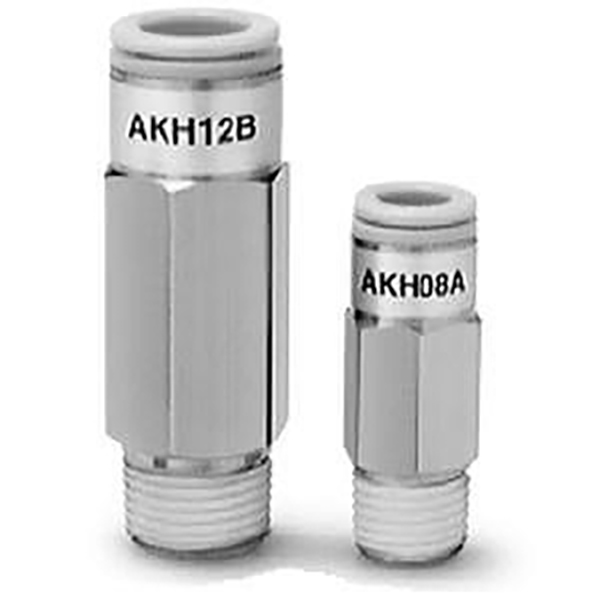

      • AKH08A‑02S: seria AKH, tub Φ8, filet interior R1/4, etanșant pentru filet S preaplicat

  2. AKB (Tipul manșonului filetat)

     • AKB02A-02S: Seria AKB, filet R1/4, sens de curgere tip A (tată → femela), etanșant de preacoperire S

4. Specificații standard

 1. AKH – Supapă de reținere cu apăsare dublă

  2. AKB – Supapă de reținere cu manșon filetat

5. Aplicații tipice

     • Menținerea presiunii cilindrului: Preveniți scufundarea sau deplasarea sarcinii

     •. Circuit de vid: Evitați scurgerea de vid (ideal pentru presiune scăzută de crăpare)

     •. Blocare dublă a pompei: Protejați pompa de joasă presiune de fluxul invers de înaltă presiune

     • Circuit de ramificare anti-retur: Reținere independentă a presiunii pentru mai multe actuatoare

6. Comparație cu alte supape de reținere

     • AKH / AKB: design rapid integrat cu push-in / manșon, montare compactă și rapidă, conexiune directă a tubului

     • AK2000 / AK4000: tip țeavă filetată, capacitate de debit mai mare, fără porturi push-in

     • AKP: Cu reducere a presiunii reziduale, dedicat circuitelor pneumatice de siguranță
