Imbinare dublă tip Y pentru capătul tijei cilindrului

Îmbinare dublă dublă tip SOLH Y pentru capătul tijei cilindrului pneumatic, conector furcă standard interschimbabil cu piesele SMC/AirTAC. Filet interior M10×1,25-M27×2 potrivire găuri de 32-125 mm, orificiu pentru știft φ10-27 mm, ±5° balansare cu un singur plan. Oțel carbon înnegrit/galvanizat sau oțel inoxidabil. Ideal pentru urechile de sarcină cu o singură ureche cu suport de sarcină mare în push pull și mecanisme articulate.

Trimite o anchetă

Descriere produs

Imbinare dublă tip Y pentru capătul tijei cilindrului | Furcă Cilindru Pneumatic Y Racord șopă

Marca: SOLH by Richge Technology | Cilindru pneumatic standard, tijă de piston, accesoriu șurub furcă Y

1. Prezentare generală a produsului

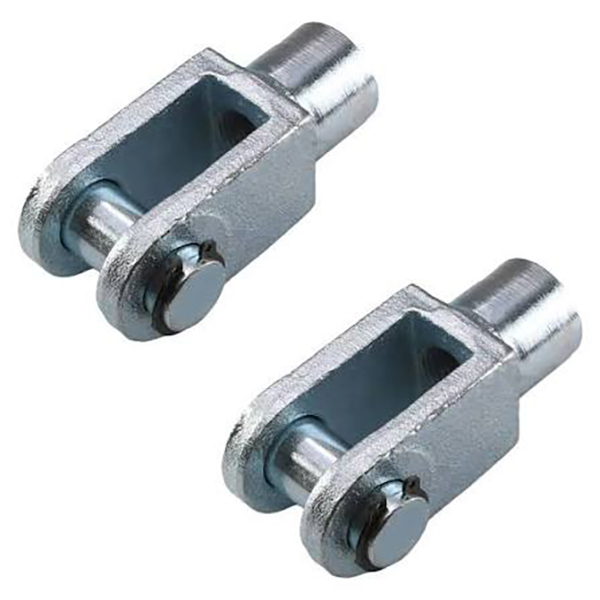

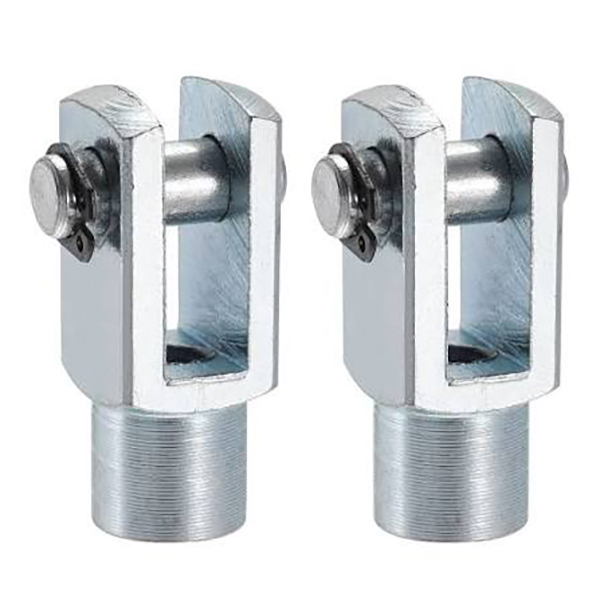

Îmbinarea de tip Y, numită și roată dublă a furcii, vine cu filet interior pentru a se fixa pe tija pistonului cilindrului. Urechile sale duble fixează urechea unică a sarcinii, asamblată prin arbore cu știft pentru conectare cu balamale. Permite o balansare de ±5° într-un singur plan. Ca accesoriu standard de conectare pentru cilindrii pneumatici, este complet interschimbabil cu piesele de schimb standard SMC și AirTAC.

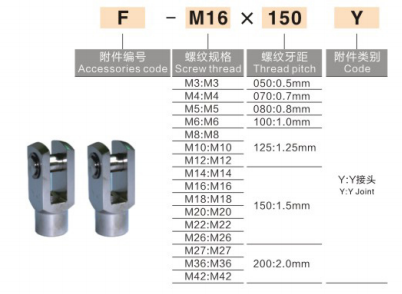

2. Convenția de denumire a modelului

Standard AirTAC: F - Filet + Y
Exemple: F-M10×1,25Y, F-M12×1,25Y

Standard SMC: Y + Dimensiunea alezajului
Exemple: Y-32, CA2-40-Y

• Y: roată dublă de tip Y

• Filetul sufixului se potrivește cu filetul tijei pistonului: M10×1.25 / M12×1.25 / M16×1,5

3. Tabelul de specificații comun

Model	Filet tijei pistonului	Alezajul cilindrului potrivit	Diametrul orificiului știftului
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63mm	φ16
Y-M20×1,5	M20×1,5	80/100mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Materiale și parametri tehnici

• Material: Oțel carbon cu finisaj oxid negru / galvanizat, opțional oțel inoxidabil

• Unghi de balansare: ±5° balansare un plan

• Compatibilitate: Potrivit pentru cilindri pneumatici standard de gamă completă

• Instalare: Înșurubați îmbinarea pe tija pistonului, introduceți un singur ureche de sarcină în furca Y, asigurați-vă cu tija de știft și știftul.

5. Comparație rapidă: tip Y / tip I / Rulment de capăt de tijă

Accesorii	Structura	Performanță de leagăn	Aplicație
Tip Y Clevis	Furcă dublă pentru urechi	±5° balansare într-o singură direcție	Conectați cu o singură ureche de sarcină, suport de sarcină mare
Tastesc Clevis	O singură ureche	±5° balansare într-o singură direcție	Se potrivește cu suportul de încărcare dublu pentru ureche
Rulment de capăt de tijă	Articulație universală sferică	±13° balansare în mai multe direcții	Pentru dezaliniere și instalare cu sarcină excentrică

6. Ghid de selecție

Dacă partea dvs. de sarcină este un singur arbore de ureche → alegeți capul Y.
Dacă partea dvs. de încărcare este un suport dublu pentru ureche → alegeți capul I.
Dacă instalarea există excentricitate și dezaliniere → alegeți lagărul de capăt de tijă
