Cuplaj rapid cu autoblocare de tip C

Cuplaj rapid cu autoblocare de tip C | Racord pneumatic de conectare rapidă în stil C

Marca: SOLH by Richge Technology | Cuplaj rapid pneumatic universal de tip C, interschimbabil cu SMC și AirTAC

1. Prezentare generală a produsului

     Cuplajul rapid cu autoblocare de tip C este un fiting autoblocant standard cu bile de oțel, utilizat pe scară largă în industria pneumatică. Arcul încorporat și bila de oțel realizează blocarea automată la introducere și eliberarea prin glisarea manșonului înapoi. Nu sunt necesare unelte, operare cu o singură mână. Se compune din cuplaj mamă (cu manșon glisant) și mufă tată pentru asamblare pereche. Aplicat pe scară largă în conductele de aer comprimat, unelte pneumatice și circuite automate de alimentare cu aer, de asemenea, potriviți cu generatoare de vid și sisteme de conducte pneumatice complete.

2. Caracteristici de bază

     • Structură cu bilă de oțel cu autoblocare: „Clic” audibil când ștecherul tată este complet introdus și blocat; nu se poate separa sub presiune. Trageți înapoi manșonul glisant pentru deblocare și deconectare.

     • Inele de etanșare NBR cu două straturi: Etanșeitate excelentă la aer, rezistent la aer comprimat și ulei de lubrifiere minor, rata scăzută de scurgere a aerului.

     • Materialul corpului: Oțel nichelat (versiunea standard din metal) / plastic de înaltă rezistență (opțiune ușoară). Antirugină și rezistentă la uzură pentru plug & pull frecvent în atelier.

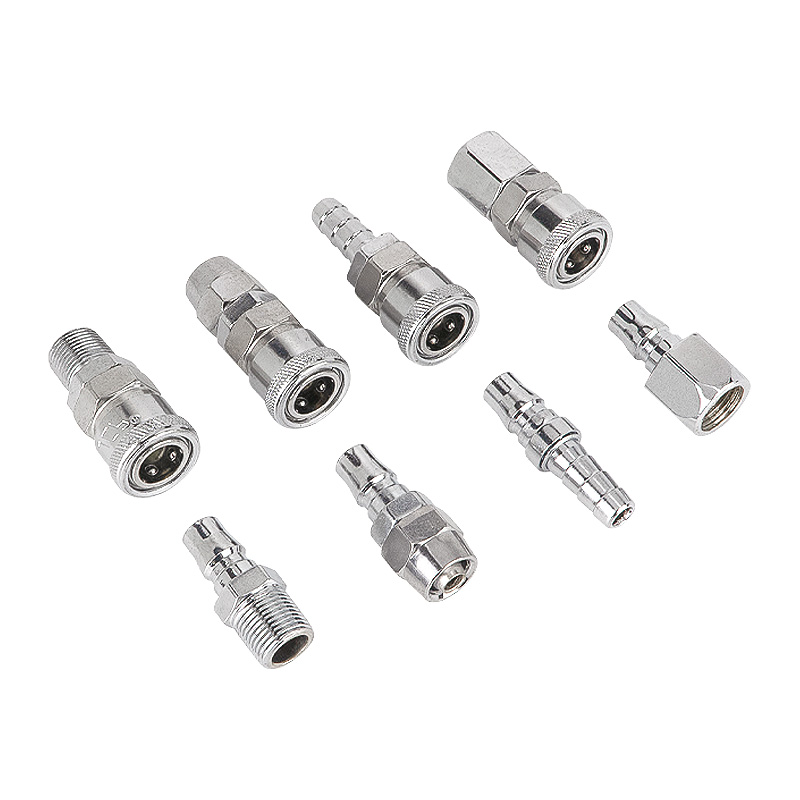

     • Gama de dimensiuni complete: PP (tub mamă), PF (filet interior), PH (filet interior); SP (tub tată), SF (filet interior), SM (filet interior).

     • Cale de curgere lină, cădere scăzută de presiune. Compatibil cu furtun PU și tub de nailon. Interfață standard pentru interschimbabilitatea universală între mărci.

3. Definirea codului modelului

  Exemplu: PP20 = Cuplaj tip C autoblocant pentru tub PU Φ5×8; SM30 = mufă tată de tip C cu filet exterior pentru conductă Φ6,5×10.

4. Specificații tehnice cheie

5. Tabelul comun cu specificațiile modelului

6. Scenarii de aplicare

     • Conducte de aer pentru compresor de aer, pistoale de suflare cu aer, șurubelnițe cu aer, polizoare și alte unelte de mână pneumatice

     • Distribuția sursei de aer pe linii de producție automate, racordarea conductelor de aer asortată cu generatoare de vid

     • Întreținerea echipamentelor, stație de lucru pneumatică mobilă, ocazii care necesită asamblare și dezasamblare frecventă a conductelor

7. Note de operare

  1. Doar pentru aer comprimat. Nu este potrivit pentru fluid hidraulic de înaltă presiune sau medii puternic corozive.

  2. Depresurizați înainte de a conecta/deconecta. Deconectarea forțată sub presiune poate deteriora bilele de oțel și inelele de etanșare.

  3. Inspectați regulat uzura inelului O; înlocuiți imediat garniturile dacă apar scurgeri de aer.

  4. Banda PTFE este recomandată pentru instalarea filetată. Nu strângeți prea mult pentru a evita îndepărtarea firului.
